Технический обзор теплообменников для бассейнов

Технический обзор теплообменников для бассейнов Elecro, Pahlén, Behncke, Secespol и Aquaviva

Для эффективного подогрева воды в бассейнах широко применяются выносные теплообменники, которые подключаются к внешнему источнику тепла (котлу, тепловому насосу, солнечному коллектору и т.д.). В данном обзоре рассмотрены серии теплообменников от брендов Elecro, Pahlén, Secespol, Behncke и Aquaviva, применяемых для нагрева воды в бассейнах. Мы проанализируем их конструкцию, материалы, рабочие параметры и рекомендации по применению. Также будут отмечены особенности монтажа, сильные и слабые стороны каждой серии – с учётом надёжности, ремонтопригодности и цены. Наконец, проведём сравнение этих моделей с аналогичными решениями от Pahlen и Elecro – ведущих производителей теплообменников для бассейнов.

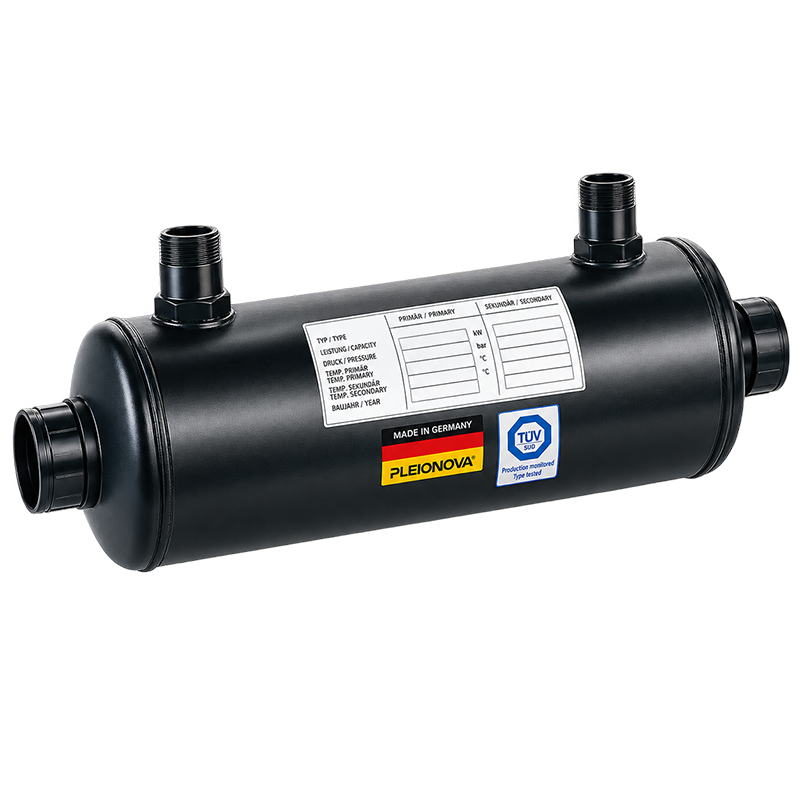

Теплообменники Behncke серии QWT

Тип и конструкция: Behncke QWT – это спиральный кожухотрубный теплообменник (shell & coil). Внутри цилиндрического корпуса из нержавеющей стали установлен спирально изогнутый змеевик, посредством которого происходит обмен теплом​. Такая конструкция обеспечивает компактность и высокую эффективность теплообмена.



Материалы: корпус и змеевик изготовлены из высококачественной нержавеющей стали марки AISI 316L (сталь V4A)​. Данная сталь устойчива к коррозии и рассчитана на контакт с хлорированной водой бассейна (пресной). В стандартном исполнении серия QWT предназначена только для пресной/хлорированной воды – использование в солёных бассейнах не рекомендуется, так как даже 316L может подвергаться точечной коррозии при высоком содержании хлоридов (у Behncke отсутствует титановая версия QWT, поэтому для агрессивной воды выбирают модели других брендов)



Мощностной ряд: выпускаются модели мощностью от ~23 кВт до ~300 кВт. Например, доступны модификации QWT 100-20 (≈23 кВт), 100-30 (≈32 кВт), 100-70 (≈75 кВт), вплоть до QWT 100-209 (≈304 кВт)​. Такой диапазон позволяет подобрать агрегат для бассейнов малого и большого объёма. При температуре теплоносителя ~90 °С даже младшая модель (~23 кВт) подходит для небольших бассейнов (порядка 10–15 м³), а старшие (140–300 кВт) способны обогревать крупные общественные бассейны на сотни кубометров.



Рабочие параметры: первичный контур (нагревающий теплоноситель, например вода из котла) может иметь давление до 10 бар и температуру подачи до 90 °С. Вторичный контур (вода бассейна) – давление до 3 бар​. Такие допуски соответствуют стандартным параметрам: подключение к системе отопления (обычно 1–2,5 бар) не вызывает проблем, а в контуре бассейна давление насоса фильтрации редко превышает 1–2 бар. Температура воды бассейна, как правило, не более 30 °С, так что температурный запас 90 °С касается прежде всего горячего теплоносителя.



Применение и монтаж: серия QWT предназначена для подключения к котельной системе или другому источнику с горячей водой и установки в фильтрационном помещении бассейна​. Рекомендуется горизонтальный монтаж на стене или раме – в комплекте поставляются кронштейны для крепления. Предусмотрено гнездо под датчик температуры для подключения термостата или автоматической системы управления​.



Сильные стороны: немецкие теплообменники Behncke славятся высоким качеством изготовления и надёжностью. Полностью сварная конструкция исключает протечки, 316L-сталь устойчива к коррозии и рассчитана на долгий срок службы в хлорированной воде. Спиральный змеевик обеспечивает интенсивную теплопередачу даже при относительно небольших габаритах. Рабочее давление (10 бар) на первичном контуре достаточное для подключения к централизованному отоплению или мощному котлу​. Теплообменники QWT совместимы со всеми типами теплогенераторов – газовыми/дизельными котлами, тепловыми насосами, солнечными панелями и т.д. – и способны быстро нагреть бассейн.



Слабые стороны: главный недостаток – высокая стоимость. Behncke – это премиум-сегмент, цена ощутимо выше, чем у азиатских аналогов. Кроме того, отсутствие титана в линейке ограничивает применение: для бассейнов с морской водой или соляными хлораторами QWT не подходит (нужен другой теплообменник с титановым элементом). Ещё один нюанс – обслуживание: спиральные змеевики труднее очистить механически, чем разборные конструкции. Однако при нормальной эксплуатации (фильтрованная вода бассейна, химически сбалансированная по pH) загрязнения внутри змеевика минимальны. При образовании накипи на стороне котла требуется промывка кислотным раствором, что осложняет обслуживание по сравнению с, скажем, разборными пластинчатыми теплообменниками. Но в целом QWT – очень надёжные изделия с минимальной потребностью в обслуживании.



Сравнение с Pahlen и Elecro: по концепции Behncke QWT близки к Pahlen Hi-Flow – это также спиральные теплообменники из кислотостойкой стали 316L. Pahlen Hi-Flow рассчитаны на ещё более высокое давление (до 30 бар в первичном контуре)​ и бывают как в нержавеющем, так и титановом исполнении. Таким образом, Pahlen (316L) и Behncke – сопоставимые по качеству решения для хлорированной воды, но Pahlen предлагает отдельные модели Hi-Flow Titanium специально для солёной воды​, в то время как Behncke ограничивается нержавейкой. По цене и качеству обе марки находятся в верхнем сегменте; Pahlen – шведский производитель – обычно стоит не дешевле немецкого Behncke.

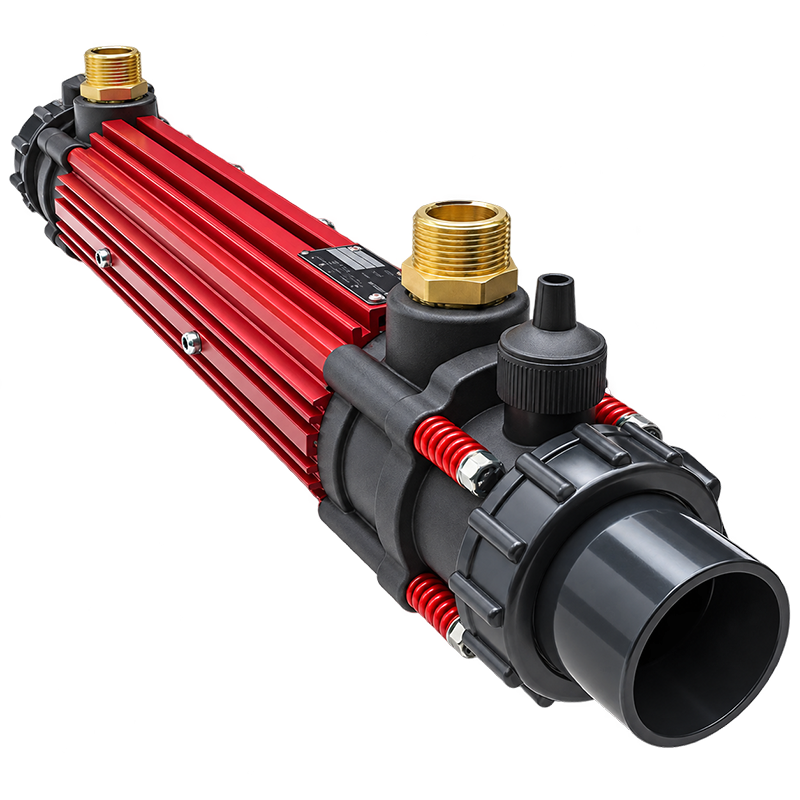

Elecro G2 – многотрубный теплообменник

Теплообменники Elecro серии G2 – это высокоэффективные кожухотрубные аппараты с уникальной конструкцией многотрубного пучка. Корпус (кожух) изготовлен из нержавеющей стали марки 316L, а внутри него расположен пакет из 37 тонких трубок, выполненных из титана​. Такое сочетание материалов обеспечивает полную коррозионную стойкость при контакте с водой бассейна (даже морской или с соленой водой) и высокую прочность. Серия включает 4 модели мощностью от 30 до 122 кВт (тепло производительности)​, что позволяет подобрать вариант для бассейнов разного объёма.



Конструкция и особенности. Первичный контур (горячая вода от котла или теплонасоса) подводится либо к кожуху, либо к трубкам (конструкцией предусмотрена возможность подключения «противотоком», когда горячая вода и вода бассейна текут навстречу друг другу для максимального теплосъёма)​. Вода бассейна циркулирует через другой контур – либо внутри титановый трубок, либо в пространстве кожуха (инженер может выбрать оптимальную схему подключения на месте)​. Теплообменник теплоизолирован снаружи прочным термопластиковым кожухом, уменьшающим потери тепла в окружающую среду​. Такая плотно упакованная трубная корзина и малая объемная ёмкость теплоносителя в камере обеспечивают высокую эффективность теплообмена и минимальные теплопотери​.



Материалы и устойчивость. Все детали, контактирующие с бассейной водой, выполнены из титана и специального полимерного сплава, благодаря чему Elecro G2 полностью совместим с хлорированной и солёной водой (морские бассейны, бассейны с соляной электролизной установкой)​. Наружный корпус – нержавеющая сталь 316L – обладает высокой стойкостью к давлению и температурам. Максимальное рабочее давление для обоих контуров составляет 4 бара​, что соответствует типичным требованиям частных и коммерческих бассейнов (давление насосов фильтрации обычно не превышает 1,5–2,5 бар).

Диапазон применения. Теплообменники G2 позиционируются как универсальные решения для домашних и коммерческих бассейнов средних размеров. Модели мощностью 30–49 кВт подходят для обогрева бассейнов и спа малой емкости (до ~40–50 м³), а старшие модели 85–122 кВт – для бассейнов объёмом вплоть до ~150 м³ (ориентировочно) при стандартном утеплении​. Они могут работать с любыми источниками тепла: газовые/дизельные котлы, электрические котлы, тепловые насосы, солнечные коллекторы, геотермальные системы и пр.​ Благодаря титановым трубкам G2 особенно ценен при использовании с морской водой или при агрессивной химии (озон, хлор и др.). Производитель отмечает, что G2 эффективен для всех типов систем отопления бассейна, включая высокотемпературные (бойлеры) и низкотемпературные (тепловые насосы) контуры​.



Преимущества серии G2

• Высокая эффективность теплообмена: за счет большой площади поверхности (37 трубок) и организации противотока достигается максимальная передача тепла от котловой воды к бассейну​.
• Коррозионная стойкость: титановый теплообменный пучок и 316L корпус позволяют работать с солёной и хлорированной водой без риска коррозии​
• Универсальность и простота монтажа: конструкция предусматривает напольную или настенную установку, в комплект входят все необходимые фитинги подключения (резьбовые штуцеры 1” BSP для первичного контура, клеевые соединения 1½”/50 мм для вторичного) и карман для датчика температуры​
• Бесшумность и энергонезависимость: сам теплообменник не содержит движущихся частей и не потребляет электроэнергию – он передаёт тепло пассивно, используя потоки воды от существующих насосов.



Опции автоматизации: предлагаются дополнительные комплекты Smart Digital Controller, включающие интеллектуальный сенсорный термостатический блок и вспомогательный насос. Они позволяют точно поддерживать температуру воды (с точностью до 0,5 °C), интегрировать обогрев бассейна в системы умного дома (BMS) и отображать параметры потока и температуры​.

Недостатки и ограничения:

• Ограничение по давлению: максимальное давление 4 бар может быть недостаточным для прямого подключения к некоторым высоконапорным системам отопления без редуктора. (Для сравнения, более новые модели Elecro SST/Escalade и Pahlén Hi-Flow допускают до 30 бар на горячем контуре).
• Стоимость: применение титана в конструкции ведет к более высокой цене по сравнению с теплообменниками из чистой нержавеющей стали.
• Отсутствие полностью титанової версии: хотя G2 совместим с солью, его корпус из 316L при очень долгой эксплуатации в морской воде теоретически может подвергаться точечной коррозии. Для экстремально агрессивных сред может потребоваться модель с титановым кожухом (см. серию Escalade ниже).
• Модели и отличия: внутри самой серии G2 различия между моделями касаются в основном тепловой мощности и габаритов. Например, G2-HE-30T (30 кВт) имеет компактные размеры (длина ~540 мм) и массу ~3,5 кг, тогда как старшая модель G2-HE-122T (122 кВт) длиннее (около 1000 мм) и тяжелее (~7 кг)​

Все модели оснащаются одинаковым по конструкции теплообменным пучком (различается число трубок или их длина для достижения разной мощности). Монтажные размеры соединений унифицированы. Важное отличие представляет следующая модификация – Elecro G2I, которая конструктивно аналогична G2, но использует другие материалы трубок.

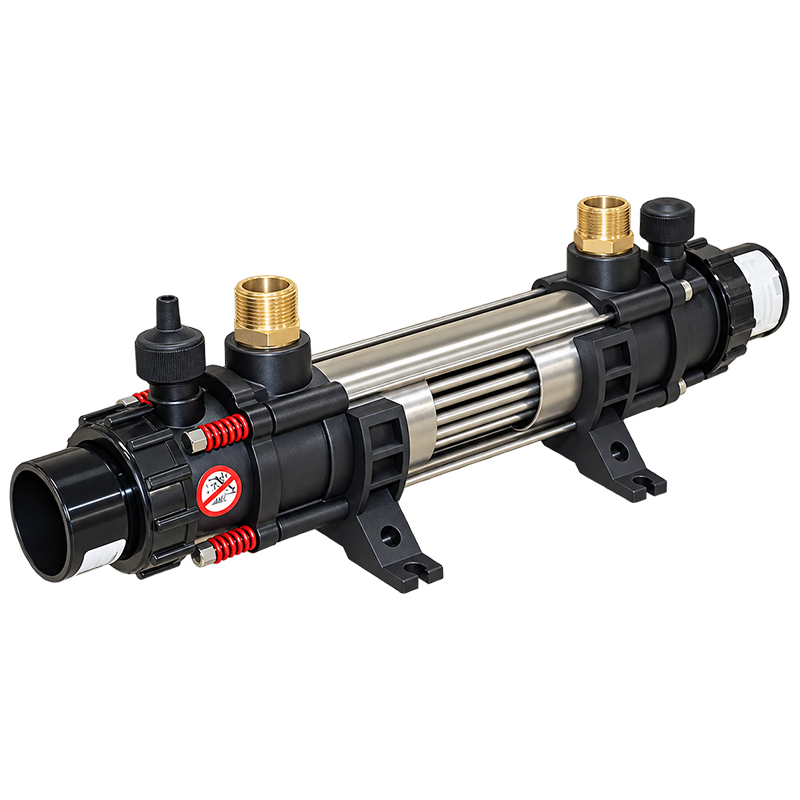

Elecro G2I – версия G2 с трубками из инколоя

Что такое G2I? Индекс “I” в названии Elecro G2I указывает на материал теплообменных трубок – сплав Incoloy 825. По сути, G2I – это вариант серии G2, унаследовавший ту же конструкцию (316L кожух, многоходовой пучок труб, полимерная теплоизоляционная оболочка), но вместо титана во внутреннем пучке применён инколой (никель-хром-молибденовый суперсплав)​. Цель этой модификации – снизить стоимость теплообменника при сохранении высокой коррозионной стойкости для пресной воды. Материалы и назначение. Incoloy 825 обладает высокой стойкостью к коррозии, кислотам и высоким температурам, однако не рекомендуется для солёной морской воды​. Поэтому Elecro G2I предназначен преимущественно для бассейнов с несолёной, обработанной водой – например, с традиционной хлорной дезинфекцией. Корпус остаётся из нержавеющей стали 316L, внешний кожух – из того же прочного полимера, что и у G2​. Благодаря отказу от дорогого титана серия G2I более доступна по цене, сохраняя при этом “родовые” преимущества G2 (большая площадь теплообмена, эффективность).



Характеристики. Диапазон мощностей G2I такой же: 30, 49, 85 и 122 кВт (обозначения моделей аналогичны G2-HE-30, 49, 85, 122, но иногда с суффиксом Incoloy). Рабочие параметры также совпадают: до 4 бар давления в контурах, те же диаметры подключений (1″ BSP первичный, 1½″ клеевые – вторичный) и монтажные размеры.

Таким образом, основное отличие G2I от G2 – материал трубок и сфера применения:

• Elecro G2 (Titanium) – трубки из титана, подходит для морской/солёной воды
• Elecro G2I (Incoloy) – трубки из инколоя, экономичный вариант для бассейнов без соли, выдерживающий хлорированную воду​



Преимущества G2I:

• Более низкая цена по сравнению с титановым G2 при почти равной эффективности.
• Высокая коррозионная стойкость в хлорированной воде бассейна; сплав Incoloy 825 устойчив к большинству реагентов.



Недостатки G2I:

– Ограничение по солёности: в соленых бассейнах использование G2I нежелательно – Incoloy уступает титану по стойкости к длительному воздействию хлоридов. Производитель прямо рекомендует G2I только для несоленой воды​.
– Немного меньший срок службы (теоретически) в жёстких условиях, чем у полностью титанового аналога, хотя в пресной воде разница минимальна.



В целом Elecro G2I – это оптимальный выбор для типовых бассейнов без морской воды, когда требуется эффективный теплообменник с хорошим балансом цены и качества. Для солёных бассейнов предпочтительнее стандартный G2 или другие модели с титановыми элементами (SST, Escalade).

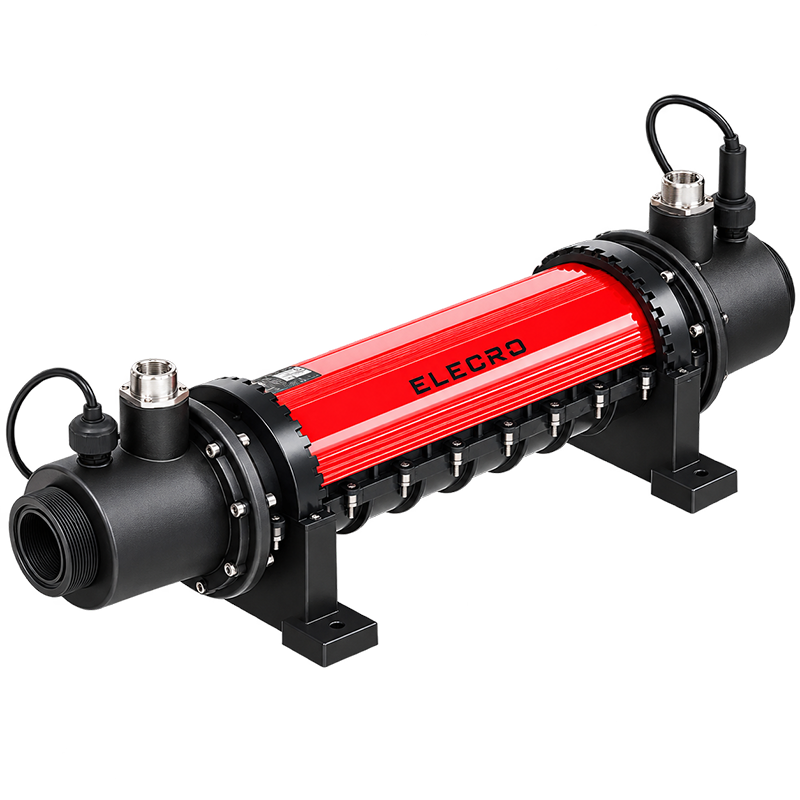

Elecro SST – спиральный теплообменник (Shell & Spiral Tube)

Elecro SST (Shell & Spiral Tube) – это серия спиральных теплообменников, отличающаяся очень высоким рабочим давлением и прочностью. В конструкции SST применён спирально навитый змеевик из титана в качестве первичного теплообменника, погруженный в корпус (кожух) из специального усиленного полимерного материала​. Фактически, горячая вода от источника тепла протекает внутри спиральной титановой трубки, а вода бассейна – в межтрубном пространстве корпуса. Серия включает 4 модели с диапазоном мощности от ~36 до 95 кВт​, предназначенные для бытовых и коммерческих бассейнов среднего размера. Конструкция и материалы.



Заметно отличаются конструкцией: при аналогичном принципе (спиральный трубчатый теплообменник) британский Elecro имеет титановую спираль и полимерный корпус​. Это даёт Elecro явное преимущество в работе с агрессивной водой (морской, минерализованной) – там, где Behncke QWT применять рискованно. С другой стороны, прочный металлический корпус Behncke выдерживает более высокое давление на стороне бассейна (3 бар против 4 бар у Elecro – разница небольшая) и не подвержен повреждениям при ударах или температурных расширениях. Elecro позиционируется как высококачественное решение для солёных бассейнов, часто чуть доступнее по цене, чем Pahlen/Behncke, хотя тоже относится к дорогим изделиям. В целом Behncke QWT можно рекомендовать для пресных бассейнов, где важны надёжность и долговечность, а из конкурентов аналогичны по классу Pahlen (пресная вода) и Elecro (если нужна титановая спираль против соли).



Главное отличие SST – спиральный змеевик вместо пучка прямых трубок, как у G2. Спираль выполнена из цельной титановый трубки Grade 1, навитой и полностью проваренной внутри корпуса. Корпус изготовлен из жаропрочного термопластика с специальными добавками (стекловолокно), что придаёт ему повышенную прочность и долговечность​. Такая композитная оболочка служит и в роли кожуха, и в роли теплоизоляции, снижая потери тепла. Система очень прочна: допустимое давление горячего контура – до 30 бар, холодного (бассейнового) – до 3 бар​. Это значит, что SST можно напрямую подключать даже к магистралям отопления высокого давления (например, к централизованным системам или котлам без дополнительных буферов) – титан выдержит нагрузку. Вторичный контур (полимерный корпус) рассчитан на 3 бар, что превышает давление практически любого бассейнового насоса.



Производительность. Спиральная конструкция обеспечивает низкое гидравлическое сопротивление при высоком теплообмене. Вода бассейна движется вокруг спирали свободно, без резких поворотов, что снижает потери напора на теплообменнике (обычно можно обойтись без байпасной линии). При этом вся поверхность спирали активно отдает тепло воде – змеевик полностью погружён и тепло не теряется в окружающую среду​. По отзывам производителя, SST сочетает высокую эффективность и низкую нагрузку на фильтрационный насос​



Область применения. Благодаря материалам SST прекрасно подходит для солёных и агрессивных сред – во всех местах контакта с водой бассейна либо титан, либо инертный пластик​. Его рекомендуют для бассейнов с соляными хлораторами, со станциями дозирования химии, а также для систем отопления с высокими параметрами (промышленные котлы, центральное отопление и пр.)​. Типичные объёмы бассейнов – до ~100–150 м³ для старшей модели (95 кВт). Монтаж возможен как на стену, так и на пол (имеются жесткие кронштейны на корпусе)​. SST универсален в расположении – его можно устанавливать горизонтально или вертикально, что упрощает врезку в трубопровод.



Преимущества серии SST:

• Экстремальная прочность: выдерживает до 30 бар на первичном контуре​ – это один из самых высоких показателей среди бассейновых теплообменников. Можно напрямую подключать котел, тепловой насос или солнечный коллектор любой мощности без риска.
• Полная стойкость к коррозии: все мокрые части – титан или химически стойкий пластик, никаких элементов из углеродистой стали или медных сплавов. Подходит для морской воды, воды с высоким содержанием хлора/брома и пр.
• Высокая эффективность при компактных размерах: спиральный титановый змеевик имеет большую площадь и обеспечивает интенсивный теплообмен. Все тепло передается воде бассейна (минимальные потери)​.
• Простая установка: встроенное крепление, стандартные резьбовые патрубки 1″ BSP (первичный) и комбинированные муфты 63/50 мм (вторичный) для вклейки труб​. Возможно как настенное, так и напольное крепление.
• Доступная стоимость для титана: за счёт использования полимерного корпуса удалось снизить цену по сравнению с полностью металлическими аналогами – SST позиционируется как решение для требовательных условий по доступной цене​.
• Температура: до 130–135 °C.

Недостатки:

• Вторичный контур ограничен 3 барами: этого достаточно для подавляющего большинства ситуаций, но в редких случаях коммерческих объектов с очень мощными насосами и длинными магистралями может потребоваться следить, чтобы гидроудары не превышали этот порог.
• Невозможно разобрать теплообменник: конструкция цельносварная (спираль приварена, корпус запаян), поэтому обслуживание сводится лишь к промывке. При сильном загрязнении трубок (например, накипью) механическая чистка затруднена.
• Габариты спирали: при схожей мощности спиральный теплообменник может быть чуть более массивным по диаметру, чем аналог с пучком тонких трубок, хотя длина у SST обычно меньше.

В целом Elecro SST подходит там, где нужны надежность и устойчивость к любым условиям эксплуатации. Его часто сравнивают с Pahlén Hi-Flow и Elecro Escalade – теплообменниками схожей концепции. Рассмотрим Escalade отдельно.

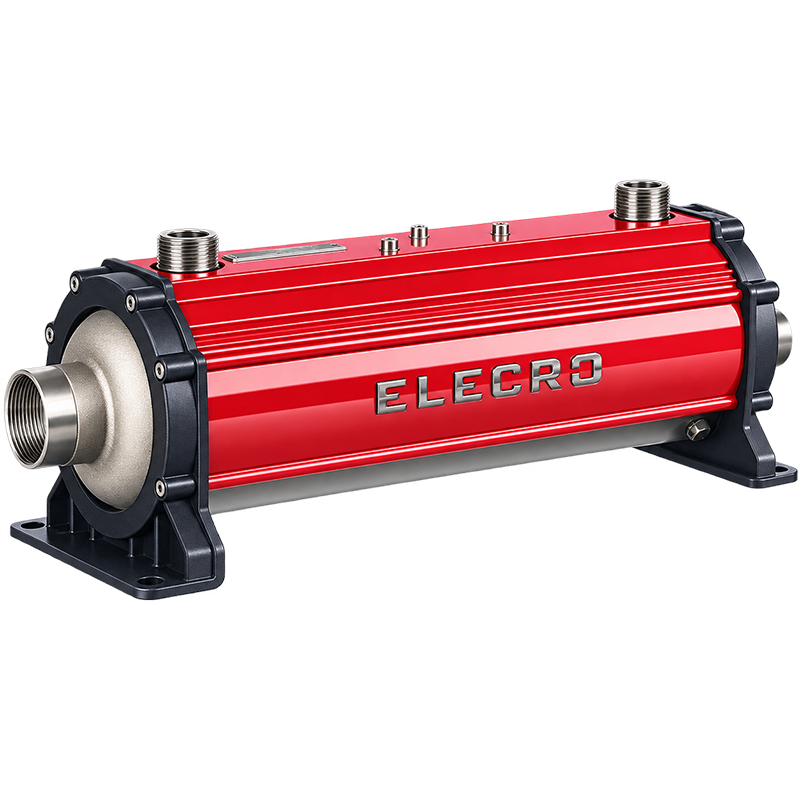

Elecro Escalade – титановый спиральный теплообменник (полностью металл)

Серия Escalade от Elecro – это премиальные теплообменники для самых требовательных задач. По конструкции Escalade близок к SST (спиральный змеевик), но выполнен целиком из металла. Это полностью сварной титановый теплообменник: и спираль, и кожух изготовлены из титана Grade 1 и герметично проварены в единый блок​. Такая монолитная титановая конструкция обладает максимальной прочностью и коррозионной стойкостью. Серия включает 3 модели мощностью 30, 40 и 75 кВт​, которые закрывают потребности как частных, так и коммерческих бассейнов. Рабочие параметры. Elecro Escalade рассчитан на очень высокое давление: до 30 бар по первичному контуру и 5 бар по вторичному​. Это даже выше, чем у полимерного SST (где вторичный – 3 бара). Титан и конструкция позволяют выдерживать повышенное давление и температуру, поэтому Escalade можно использовать в промышленной обстановке, подключать к централизованным системам отопления, к дизельным котлам и т.д.



Конструкция. Спиральный змеевик из титана здесь служит либо кожухом, либо трубой – формулировки могут путать. Официально указано: «coiled grade 1 titanium primary casing», что означает, что первичный контур реализован как спиральный титановый змеевик, одновременно выполняющий роль корпуса​. Иными словами, горячая вода идет по титановому спиральному каналу, а вода бассейна омывает этот змеевик снаружи внутри титановго же резервуара. Все детали – титановые, соединения: 1″ BSP резьба на первичном, 1½″ BSP на вторичном​. Теплообменник оснащен портами под датчики температуры и расхода, а также может монтироваться на полу или стене (есть крепления)​



Escalade не имеет внешнего пластикового кожуха – снаружи видна металлическая поверхность (для безопасности и термоизоляции часто покрывается теплоизолятором при установке).



Область применения. Благодаря 100% титану, Escalade – идеальный выбор для бассейнов с очень агрессивной водой (высокая солёность, морская вода, термальные источники с минералами) и там, где требуется максимальная надежность и срок службы. Он находит применение в общественных бассейнах, аквапарках, океанариумах, где оборудование должно работать 24/7 в тяжелых условиях. Также Escalade целесообразен, если первичный теплоноситель имеет высокий напор или температуру – конструкция выдержит нагрузки с большим запасом. Из-за ограниченной линейки мощностей, для очень крупных бассейнов (>300 м³) может потребоваться установка нескольких таких теплообменников параллельно.



Преимущества Escalade:

• Титан “до костей”: абсолютная устойчивость к коррозии и износу. Ни хлор, ни соль, ни кислоты (в рабочих концентрациях) не возьмут этот аппарат. Срок службы – десятилетия.
• Сварной моноблок: исключены протечки через разъемные соединения или прокладки (их просто нет). Конструкция fully welded (полностью проварена) гарантирует надежность и герметичность​
• Высокое рабочее давление: до 30 бар (первичный), до 5 бар (вторичный). Этого с огромным запасом хватит для любых бассейновых систем и подавляющего большинства отопительных контуров​.
• Низкое сопротивление и высокая эффективность: спиральный змеевик полностью погружен, теплоотдача отличная, падение давления – невысокое (как заявлено, низкий pressure drop)​
• Совместимость с автоматикой: как и G2/SST, может дооснащаться интеллектуальным контроллером Elecro с сенсорным экраном и датчиками, а также дополнительным бустер-насосом при необходимости​
• Температура в первичном контуре: до 135 °C.



Недостатки Escalade:

• Цена: полностью титановый, сварной прибор – удовольствие не из дешевых. Escalade существенно дороже пластиковых или комбинированных аналогов той же мощности.
• Ограниченная линейка мощностей: максимум ~75 кВт – если нужен теплообменник на 100–150 кВт, придётся использовать несколько штук или выбрать другую модель (например, Elecro SST 95 кВт либо Pahlén Maxi-Flo 120 кВт).
• Вес и монтаж: титан довольно тяжёлый; Escalade массой в пределах 6–7 кг (для 75 кВт) – требуются надежные крепления. Отсутствие внешнего кожуха означает, что поверхность может сильно нагреваться – нужна аккуратность при монтаже (обычно утепляют изоляцией или размещают в техническом помещении). Требуется теплоизоляция корпуса, так как металл сильно нагревает



Итог: Elecro Escalade – топ-решение для самых требовательных условий, где приоритетом является долговечность и надежность, а бюджет – не главный фактор. В более типовых случаях, сопоставимый результат за меньшие средства дают модели SST или аналогичные разработки Pahlén (серии Hi-Flow, Maxi-Flo), рассмотренные ниже.

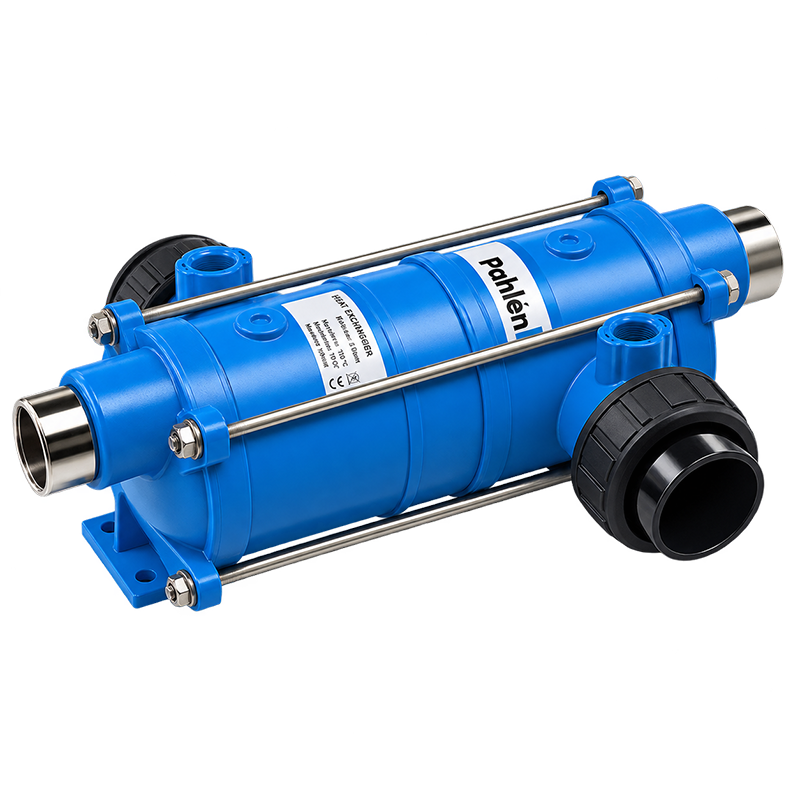

Pahlén Hi-Temp – термопластиковый спиральный теплообменник

Hi-Temp – серия теплообменников от шведской компании Pahlén, аналогичная по идее Elecro SST: спиральный змеевиковый теплообменник в пластиковом корпусе. Отличие в том, что у Pahlén Hi-Temp в стандартном исполнении спираль выполнена из нержавеющей стали AISI 316L​ (а не из титана), однако доступна и версия с титановым змеевиком (Hi-Temp Titanium) для агрессивных вод​. Корпус изготовлен из термостойкого пластика, армированного стекловолокном, что придаёт ему прочность и долговечность​. Серия Hi-Temp рассчитана на 2 типоразмера – 40 кВт и 75 кВт, которые покрывают потребности бассейнов объёмом до 300 м³​



Конструкция и параметры. Hi-Temp – это спиральный теплообменник: горячая вода циркулирует по спиральной трубке (стальной или титановой), находящейся внутри продолговатого пластикового корпуса, а бассейновая вода проходит по корпусу, омывая эту спираль​. Тепло передается через стенку трубки. Концы спирали выведены наружу и соединяются с системой отопления, а вход/выход корпуса подсоединяются к контуру бассейна (через клеевые патрубки Ø50 мм)​. Для контроля температуры предусмотрен встроенный гильза (карман) под датчик/термометр. Аппарат снабжён интегрированными кронштейнами для крепления на стену, устанавливается горизонтально или вертикально (как указано производителем). Рабочие характеристики: максимальное давление до 5 бар на стороне горячей воды и 4 бар на стороне бассейна​.



Температура теплоносителя может достигать 90 °C. Эти параметры достаточны для подключения к большинству котлов и тепловых насосов без дополнительных мер. Невысокая шероховатость пластика и крупный диаметр кожуха обеспечивают низкое сопротивление потоку бассейновой воды – Hi-Temp можно включать в фильтрационный контур последовательно без заметного падения давления.



Материалы и применения. Стандартный Hi-Temp (сталь) предназначен для обычных бассейнов с пресной водой, где 316L стали достаточно (она кислотостойкая и выдерживает хлор)​. Для бассейнов с солёной водой выпускается вариант Hi-Temp Titanium, в котором спираль сделана из титана, а корпус остаётся тем же термопластиком​. Таким образом, контакт бассейновой воды происходит только с пластиком (корпус) и, в небольшой степени, с наружной поверхностью титановой спирали – такая комбинация полностью устойчива к соли​.



Hi-Temp незаменим для СПА и бассейнов, где важны низкие теплопотери и безопасность: пластиковый корпус внешне не нагревается сильно (в отличие от металлических, требующих изоляции), а также не подвержен коррозии сам по себе. Ограничение серии – сравнительно невысокая мощность. Если 75 кВт недостаточно, Pahlén предлагает другие линейки (Maxi-Flo до 120 кВт или несколько Hi-Temp в параллель).



Преимущества Pahlén Hi-Temp:

• Корпус из прочного пластика: не ржавеет, не требует теплоизоляции, легкий по весу. Армирование стекловолокном придаёт корпусу долгий ресурс службы​
• Спираль из кислотостойкой стали 316L: выдерживает хлорированную воду, обеспечивая при этом хорошую теплопроводность. В титановой версии – полная стойкость к морской воде​.
• Простота установки: имеются клеевые соединения Ø50 мм для подключения к трубам бассейна, настенные крепления входят в конструкцию​.
• Габариты компактны.
• Низкое гидравлическое сопротивление: спиральный дизайн и широкий корпус дают высокую пропускную способность (подходит для систем с большим расходом, требующих низкого перепада давления)​
• Варианты автоматизации: Pahlén предлагает опциональные блоки управления температурой (MidiTemp – цифровой термостатический модуль) и аксессуары (например, выносной термостат, датчик потока) для интеграции Hi-Temp в автоматическую систему отопления​



Недостатки:

• Ограниченный выбор мощностей: только 40 и 75 кВт – для больших потребностей придётся использовать модели других серий или несколько аппаратов.
• Температурные ограничения: пластик хоть и термостойкий, но максимальная температура теплоносителя ~90 °C (что покрывает большинство случаев, но для сверхвысоких температур, например, пара, не подойдёт).
• Чувствительность к УФ: как и все пластики, корпус со временем может стареть под прямым солнечным светом. Обычно теплообменник устанавливают в техническом помещении, поэтому это не критично.



Отличия Hi-Temp vs Hi-Flow (другая серия Pahlén): здесь уместно упомянуть, что Pahlén также выпускает серию Hi-Flow, близкую по характеристикам к Elecro SST/Escalade. В Hi-Flow спираль и корпус металлические (316L сталь, либо титан в версии Marine), и они рассчитаны на более высокое давление – до 30 бар на первичном контуре​. То есть Hi-Flow – это “старший брат” Hi-Temp для случаев, когда требуется металл (например, температура >90 °C или давление >5 бар). Но за счёт металлического исполнения КПД чуток ниже (больше теплопотерь без изоляции) и он дороже. Hi-Temp же – более доступное решение с пластиком, закрывающее большинство задач частных бассейнов.

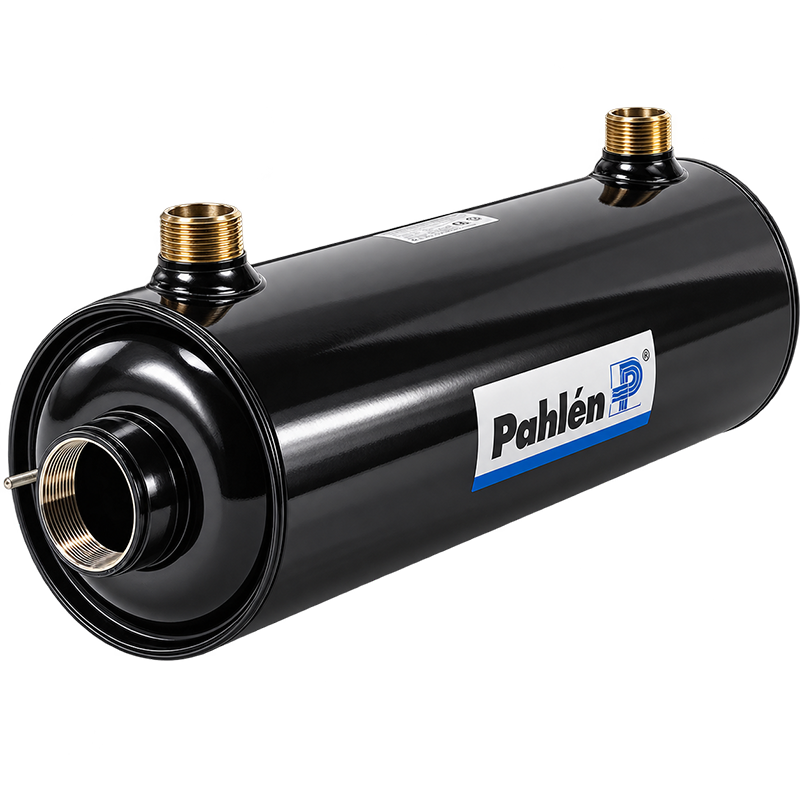

Pahlén Hi-Flow – спиральные теплообменники высокого давления

Серия теплообменников Hi-Flow от шведского бренда Pahlén разработана для стабильной и эффективной передачи тепла от внешнего источника (котла, теплового насоса, солнечной системы) в воду плавательного бассейна. Это спиральные кожухотрубные теплообменники с очень высокой прочностью и отличной теплопередачей. Они могут использоваться как в частных, так и в коммерческих бассейнах, включая те, где требуется работа при повышенных давлениях и температурах.

Конструкция и принцип работы. В основе конструкции — внутренняя спиральная трубка, по которой проходит горячий теплоноситель. Она размещена в прямоугольном корпусе из нержавеющей стали, через который циркулирует вода бассейна. Такая схема — классическая для косвенного нагрева: два изолированных контура, между которыми происходит эффективная теплопередача. Вода в первичном контуре (от котла или ТН) нагревает металл спирали, который, в свою очередь, передаёт тепло воде во вторичном контуре (из бассейна), без прямого контакта. За счёт противоточной схемы достигается максимальный КПД.



Материалы исполнения. Стандартная версия Hi-Flow производится из нержавеющей стали AISI 316L, которая обладает устойчивостью к хлору, кислотам и обычным реагентам, применяемым в водоподготовке. Для бассейнов с морской или солёной водой Pahlén выпускает версию Hi-Flow Marine с титановым теплообменником. Она полностью устойчива к коррозии и подходит для бассейнов с соляной электролизной системой. В обоих вариантах применяются только проверенные антикоррозионные материалы европейского стандарта.



Диапазон мощности и давления. Серия включает несколько моделей мощностью от 13 до 75 кВт, что позволяет применять её в бассейнах различного объёма — от небольших частных до объектов до ~300 м³. Особое внимание заслуживает рабочее давление: до 30 бар на первичном контуре и до 8 бар на вторичном, что значительно превышает параметры большинства аналогов. Это делает Hi-Flow совместимым даже с промышленными котлами или системами центрального отопления без промежуточных теплообменников или редукторов давления.



Температурные параметры. Максимальная температура теплоносителя в Hi-Flow составляет до 100 °C, что полностью покрывает требования систем с классическими котлами, солнечными коллекторами и даже геотермальными источниками. Благодаря спиральной конструкции внутренняя турбулентность жидкости возрастает, улучшая теплопередачу и снижая образование накипи.



Монтаж и подключение. Все модели Hi-Flow имеют стандартные резьбовые соединения (1½" или 2" BSP), что упрощает врезку в трубопровод. Теплообменники оснащены надежными монтажными кронштейнами, допускают как вертикальную, так и горизонтальную установку. Благодаря компактным габаритам и высокой эффективности они подходят даже для стеснённых технических помещений.



Pahlén Hi-Flow — это универсальные теплообменники для:

• Частных бассейнов (в том числе с солёной водой — при использовании титановой версии),
• Общественных бассейнов и СПА-комплексов,
• Объектов с высоконапорной системой отопления,
• Интеграции с тепловыми насосами, котлами, солнечными системами.



Преимущества Pahlén Hi-Flow:

• Высокое давление: до 30 бар — позволяет подключать к системам отопления без редукции давления.
• Надёжность: шведское качество изготовления и проверенные антикоррозионные материалы.
• Вариативность: можно выбрать исполнение под любой тип воды — от пресной до морской.
• Компактность: при высокой мощности — небольшие размеры.
• Гибкий монтаж: можно устанавливать вертикально и горизонтально.



Ограничения:

• Ограниченный выбор мощностей: максимальная модель — 75 кВт, для более крупных бассейнов придётся устанавливать два теплообменника.
• Необходимость теплоизоляции: металлический корпус требует изоляции для исключения теплопотерь.
• Цена: стоимость выше, чем у пластиковых или азиатских аналогов, особенно в титановом исполнении.

Pahlén Hi-Flow — это профессиональное решение для тех, кто ценит надёжность, стабильную теплопередачу и долговечность. При необходимости работы с высокими давлениями или агрессивной средой (например, солёная вода) модель в титановой версии является одним из лучших вариантов на рынке в своём классе.

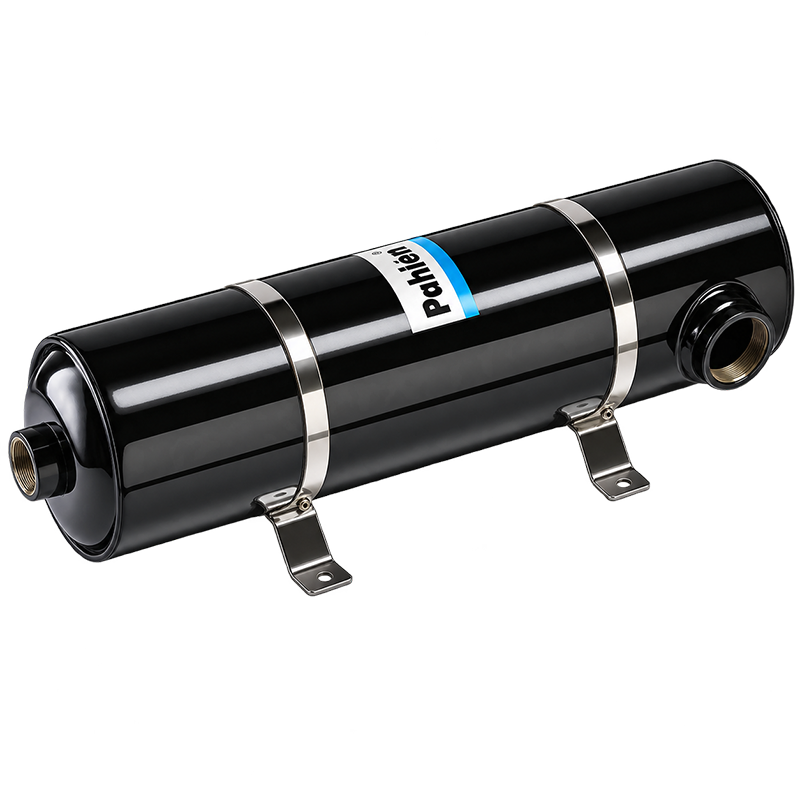

Pahlén Maxi-Flo – многотрубные теплообменники повышенной мощности

Серия Maxi-Flo от шведского производителя Pahlén представляет собой высокопроизводительные кожухотрубные теплообменники, специально разработанные для систем подогрева воды в частных и общественных бассейнах среднего и большого объёма. Это аппараты с пучком из 37 трубок, организованных внутри корпуса так, чтобы обеспечить максимально эффективный теплообмен. Конструкция оптимизирована под высокую пропускную способность и минимальное гидравлическое сопротивление.



Конструкция и принцип действия. Внутри цилиндрического корпуса размещён жестко зафиксированный трубный пучок из прямых тонкостенных труб, по которым проходит горячий теплоноситель. Вода из бассейна заполняет межтрубное пространство и нагревается при прохождении через теплообменник. Благодаря наличию встроенных турбулизаторов и направляющих диафрагм, скорость потока увеличивается, а распределение теплоносителя по трубкам становится равномерным. Это повышает эффективность теплопередачи и предотвращает образование застойных зон.



Материалы исполнения. Все элементы, контактирующие с жидкостью, изготавливаются из нержавеющей стали AISI 316L, обладающей отличной стойкостью к хлору и кислотам. Для агрессивной среды, такой как солёная морская вода, выпускаются модели в исполнении Marine с титановыми трубками и кожухом, обеспечивающими полную антикоррозионную защиту. Все соединения герметично сварены или уплотнены фланцами, что исключает протечки при длительной эксплуатации.



Давление и температура. Максимальное рабочее давление на первичном контуре составляет 10 бар, на вторичном — до 5 бар. Эти значения достаточны для работы с большинством современных тепловых источников — от настенных котлов до промышленных тепловых насосов. Температурный режим допускает подачу теплоносителя до 100 °C, что делает Maxi-Flo универсальным решением для любых типов систем отопления бассейнов.



Диапазон мощности. Серия включает модели на 40, 60, 75 и 120 кВт, что делает её особенно актуальной для крупных частных бассейнов, оздоровительных центров, гостиниц и спортивных объектов. Одна единица оборудования может обслуживать бассейн объёмом до 400–450 м³ в зависимости от температурного перепада и условий эксплуатации.



Монтаж и подключение. Теплообменники оснащаются резьбовыми или фланцевыми соединениями, что упрощает подключение к трубопроводам. Возможна установка как в горизонтальном, так и в вертикальном положении, в зависимости от конфигурации технического помещения. Все модели снабжены монтажными лапами или кронштейнами, обеспечивающими устойчивость при установке на пол или стену.



Область применения.

Maxi-Flo — идеальное решение для:

• Крупных частных бассейнов.
• Общественных и коммерческих объектов.
• Бассейнов с солёной водой (в титановой версии).
• Интеграции в системы с высоким расходом и большой тепловой нагрузкой.



Преимущества Pahlén Maxi-Flo:

• Мощность до 120 кВт: один теплообменник может обслуживать большие объёмы воды без необходимости установки параллельных систем.
• Высокая эффективность: направляющие диафрагмы повышают турбулентность потока и КПД.
• Надёжность и долговечность: шведское качество сборки и проверенные материалы.
• Широкая совместимость: подходят для всех типов теплогенераторов.



Ограничения:

• Крупные габариты: из-за многотрубной конструкции занимает больше места, чем спиральные модели.
• Стоимость: цена выше, чем у компактных моделей с пластиковым корпусом.
• Необходимость теплоизоляции: металлический корпус требует внешнего утепления для предотвращения теплопотерь.

Pahlén Maxi-Flo — это профессиональный теплообменник для объектов с повышенными требованиями к мощности и стабильности работы. Особенно хорошо проявляет себя в системах, где важны высокая производительность, устойчивость к хлорированной или солёной воде и надёжность на протяжении многих лет. Для бассейнов объёмом более 100 м³ — это один из наиболее оправданных выборов по соотношению производительность/ресурс/качество.

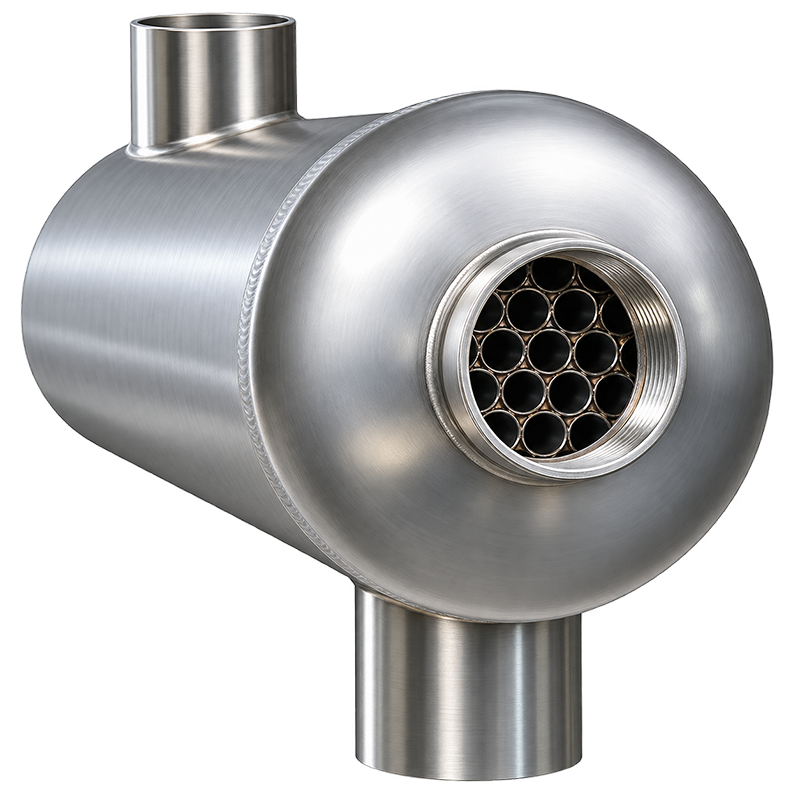

Aquaviva Twist – спирально-трубчатые теплообменники с гофрированными трубками

Серия Twist бренда Aquaviva предлагает недорогие, но достаточно эффективные кожухотрубные теплообменники для нагрева воды в бассейне. Главной особенностью является использование гофрированных трубок, которые увеличивают площадь теплообмена и создают турбулентность потока, повышая эффективность передачи тепла даже при небольших температурных перепадах. Это делает серию особенно привлекательной в сегменте «цена-качество» — как для частных, так и для небольших коммерческих бассейнов.



Конструкция и принцип действия. В отличие от классических многотрубных или спиральных моделей, Aquaviva Twist представляет собой трубчатый теплообменник, в котором внутри цилиндрического корпуса проложен змеевик из гофрированной трубки (одной или нескольких, в зависимости от модели), свернутой по спирали. По нему протекает горячий теплоноситель, а межтрубное пространство занимает бассейновая вода. Благодаря турбулизации потока и изгибам гофры повышается коэффициент теплопередачи, особенно при высоких скоростях циркуляции воды.



Материалы и исполнение.

Серия выпускается в трёх вариантах:

• AISI 304L — базовое решение для пресной воды, не содержащей агрессивных реагентов.
• AISI 316L — устойчивая к хлору нержавейка, подходит для хлорированных бассейнов.
• Titanium — титановая трубка и кожух, полностью устойчива к солёной воде и электролизу.

Такой подход позволяет подобрать подходящую модель в зависимости от состава воды, бюджета и условий эксплуатации. При этом корпус и трубки выполнены из одинакового материала, что исключает гальваническую коррозию и повышает срок службы оборудования.



Диапазон мощности и давления. Мощность теплообменников Twist варьируется от 25 до более чем 700 кВт, что делает серию одной из самых широких по линейке. Таким образом, она подходит как для небольших частных бассейнов объёмом 20–30 м³, так и для коммерческих объектов. Рабочее давление — до 2,5–3 бар, в зависимости от модели, что несколько ниже, чем у европейских аналогов, но соответствует требованиям стандартных бассейновых систем фильтрации.



Температурные характеристики. Теплообменники способны работать с теплоносителем температурой до 150 °C, что позволяет использовать их в связке с большинством источников тепла, включая котлы, тепловые насосы и солнечные системы. При этом благодаря гофрированной поверхности и плотной укладке змеевика даже при невысокой температуре на входе достигается хорошая эффективность.



Монтаж и подключение. Все модели имеют стандартные фланцевые или резьбовые подключения (в зависимости от размера). Теплообменник устанавливается горизонтально, в техническом помещении, либо может крепиться к стене с помощью кронштейнов. Компактные модели часто поставляются с пластиковыми защитными кожухами, более мощные — в открытом металлическом исполнении.



Область применения.

Aquaviva Twist предназначен для:

• Частных бассейнов с пресной или хлорированной водой (304L, 316L).
• Бассейнов с соляной системой или морской водой (Titanium).
• СПА, гидромассажных бассейнов, небольших коммерческих объектов.
• Работы с источниками тепла невысокого давления и средней мощности.



Преимущества Aquaviva Twist:

• Широкий выбор мощностей и исполнений: от недорогих моделей до полностью титановых.
• Хорошее соотношение цены и производительности.
• Гофрированные трубки обеспечивают улучшенный теплообмен.
• Варианты исполнения под любой тип воды.



Недостатки:

• Низкое давление: до 2,5–3 бар, не подходит для систем с высоконапорными котлами.
• Китайская или OEM-сборка: возможны вариации качества между партиями.
• Ограниченные гарантии и срок службы у моделей из AISI 304L.
• Отсутствие встроенной автоматики — требуется внешнее управление температурой.

Aquaviva Twist — это универсальное и доступное решение для владельцев бассейнов, которым требуется надёжный и производительный теплообменник без переплаты за бренд. В варианте из титана он становится вполне достойным конкурентом более дорогим европейским моделям, особенно если эксплуатационные нагрузки невысоки. Главное — правильно подобрать исполнение под состав воды и условия работы.

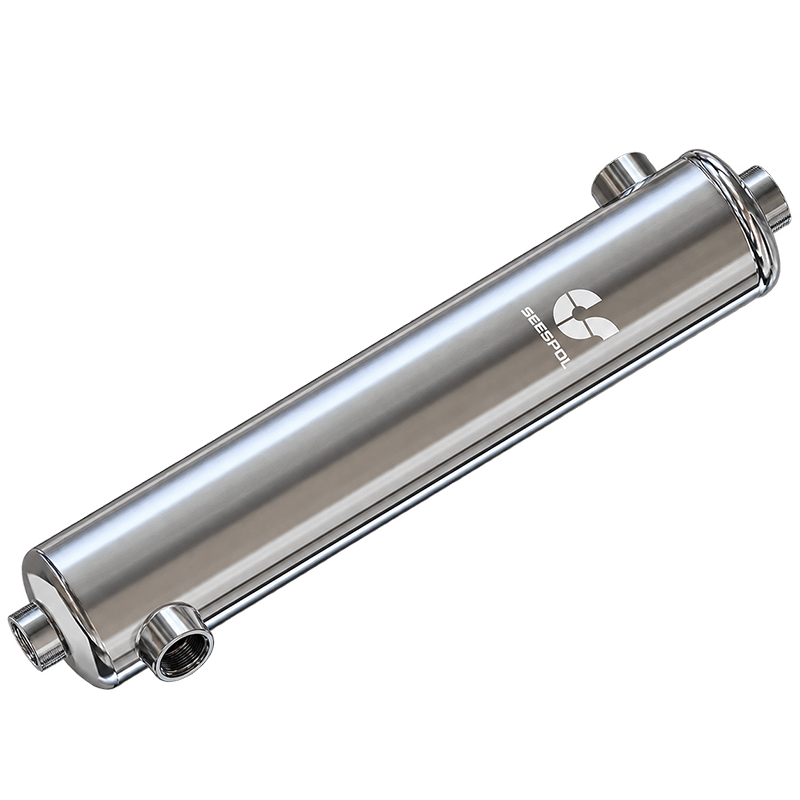

Secespol B-line – надёжные кожухотрубные теплообменники для частных и общественных бассейнов

Серия B-line от польского производителя Secespol (ныне бренд Hexonic) — это качественные кожухотрубные теплообменники, широко применяемые в системах нагрева воды для бассейнов, включая частные, коммерческие и промышленные объекты. Основной упор сделан на прочность конструкции, высокую теплопередачу и устойчивость к нагрузка, что делает эту серию особенно привлекательной для профессионального использования.



Конструкция и принцип действия. Внутри цилиндрического кожуха расположены прямые трубки, соединённые с распределительными камерами (патрубками) с обеих сторон. По трубкам циркулирует горячий теплоноситель, а в межтрубном пространстве — вода из бассейна. Для увеличения эффективности теплообмена трубки могут быть гофрированными или оребрёнными, что способствует возникновению турбулентного потока и ускоренной теплопередаче. Конструкция полностью сварная, без разъёмных фланцев, что повышает герметичность и надёжность в долгосрочной эксплуатации.



Материалы исполнения. Базовая серия B изготовлена полностью из нержавеющей стали AISI 316L, включая трубки, корпус и распределительные камеры. Это обеспечивает хорошую устойчивость к хлору и большинству дезинфицирующих средств, применяемых в бассейнах. Для бассейнов с морской водой, соляной системой или особенно агрессивной средой доступна специальная версия — Secespol TI, в которой теплообменные трубки и корпус выполнены из титана.



Рабочие параметры. Одним из преимуществ Secespol B является высокое рабочее давление: до 16 бар на обоих контурах. Это значительно выше, чем у большинства бытовых моделей, и позволяет подключать теплообменник напрямую к источникам с высоким давлением без промежуточных буферов. Температурный диапазон также впечатляет — до 165 °C, что позволяет использовать оборудование с высокотемпературными котлами или солнечными коллекторами без риска деформации или выхода из строя.



Мощности и модельный ряд. Серия включает множество моделей с тепловой мощностью от 13 до более 290 кВт. Они различаются по числу и длине трубок, диаметру подключений и габаритам. Благодаря большому ассортименту можно точно подобрать модель под конкретный объём бассейна и параметры системы отопления. Производитель предоставляет полные технические паспорта с графиками зависимости производительности от температуры и расхода воды, что позволяет точно рассчитать эффективность работы.



Монтаж и подключение. Secespol B устанавливается в горизонтальном положении на опорные кронштейны (поставляются отдельно или изготавливаются на объекте). Подключения — резьбовые или фланцевые (в зависимости от модели), что упрощает врезку в существующую магистраль. Оборудование подходит как для прямого подключения, так и для монтажа в байпас.



Область применения.

Благодаря высокой прочности и температурной устойчивости, теплообменники B-line подходят для:

• Частных бассейнов с хлорированной водой.
• Коммерческих и общественных бассейнов, в том числе с интенсивной нагрузкой.
• Бассейнов с морской водой (в титановой версии TI).
• Систем с повышенными требованиями по давлению и температуре.



Преимущества Secespol B:

• Полностью сварная конструкция — исключает протечки и продлевает срок службы.
• Высокое давление (до 16 бар) — подходит для промышленных и централизованных систем.
• Теплостойкость до 165 °C — совместимость с солнечными и паровыми источниками.
• Надёжные материалы — нержавейка 316L или титан.
• Хорошее соотношение цена/качество — при отличной технической надёжности.



Недостатки:

• Необходима химическая промывка — из-за отсутствия разборной конструкции.
• Нет кожуха или теплоизоляции — при необходимости утепление выполняется на объекте.
• Ограниченная автоматизация — не предусмотрен встроенный термостат или контроль температуры.

Secespol B-line — это профессиональное решение для тех, кто ищет прочный, эффективный и долговечный теплообменник для бассейна. Подходит как для частного использования с высокой степенью надёжности, так и для коммерческих объектов, где важно сочетание производительности, стойкости к реагентам и работы под высоким давлением. В титановой версии становится конкурентом самым дорогим моделям на рынке — но по гораздо более доступной цене.



Сравнительная таблица теплообменников

Серия	Тип конструкции	Материалы	Давление (перв./втор.)	Температура макс.	Мощность	Солёная вода	Ключевые особенности
Elecro G2	Кожухотрубный, пучок трубок	Титан трубки / 316L корпус	4 бар / 4 бар	90 °C	30–122 кВт	Да	Отличный вариант для солёной воды и систем с высоким качеством воды
Elecro G2I	Кожухотрубный, пучок трубок	Incoloy трубки / 316L корпус	4 бар / 4 бар	90 °C	30–122 кВт	Нет	Дешевле G2, подходит только для хлорированных бассейнов
Elecro SST	Спиральный	Титан / Полимер	30 бар / 3 бар	130–135 °C	36–95 кВт	Да	Высокое давление, идеален для агрессивной воды, лёгкий монтаж
Elecro Escalade	Спиральный, сварной моноблок	Титан корпус и спираль	30 бар / 5 бар	135 °C	30–75 кВт	Да	Максимальная стойкость, премиум-класс, цельносварная конструкция
Pahlén Hi-Temp	Спиральный	316L или Титан / Термопластик	5 бар / 4 бар	90 °C	40 и 75 кВт	Да (в титан. версии)	Безопасный корпус, лёгкий, идеален для частных бассейнов до 300 м³
Pahlén Hi-Flow	Спиральный	316L или Титан	30 бар / 8 бар	100 °C	13–75 кВт	Да (в титан. версии	Металл, надёжный, высокая прочность и КПД
Pahlén Maxi-Flo	Кожухотрубный, многотрубный	316L или Титан	10 бар / 5 бар	100 °C	40–120 кВт	Да (в титан. версии)	Профессиональные модели для коммерческих бассейнов
Behncke QWT	Спиральный	316L	10 бар / 3 бар	90 °C	23–300+ кВт	Нет	Немецкое качество, для хлорированных бассейнов
Secespol B-line	Кожухотрубный, прямые трубки	316L (есть титановая серия)	16 бар / 16 бар	165 °C	13–293 кВт	Да (в титан. серии)	Европейский стандарт, отличное соотношение цена/качество
Aquaviva Twist 316L	Спирально-трубчатый	316L	2.5 бар / 2.5 бар	150 °C	25–704 кВт	Нет	Доступная цена, хорошая эффективность, но ограничения по давлению
Aquaviva Twist 316L	Спирально-трубчатый	316L	2.5 бар / 2.5 бар	150 °C	25–704 кВт	Нет	Доступная цена, хорошая эффективность, но ограничения по давлению
Aquaviva Twist Titanium	Спирально-трубчатый	Титан	3 бар / 3 бар	150 °C	25–704 кВт	Да	Бюджетный титановый теплообменник для солёной воды



Заключение

Для нагрева воды в бассейнах, особенно с учётом особенностей воды (солёность, агрессивные реагенты), важно правильно подобрать теплообменник с соответствующими материалами, давлением и надёжностью.

• Elecro G2 — универсальный титановой теплообменник с отличной коррозионной стойкостью. Подходит для большинства частных и коммерческих бассейнов.
• Elecro G2I — более доступная версия для пресной воды, сохраняющая эффективность G2.
• Elecro SST — спиральный теплообменник для работы с высокими давлениями и солёной водой. Отличается компактностью, лёгкой установкой и полной стойкостью к агрессивной среде.
• Elecro Escalade — лучшее решение по долговечности. Полностью титановый моноблок, который выдержит любые условия, включая морскую воду.
• Pahlén Hi-Temp — надёжный и удобный в установке теплообменник с пластиковым корпусом и спиралью из нержавейки или титана. Отличный выбор для частных бассейнов, особенно при ограниченном бюджете.
• Если нужен теплообменник для пресной воды — подойдут модели из нержавеющей стали (Behncke QWT, Secespol B-line, Aquaviva Twist 316L).
• Для солёной или морской воды обязательно использовать модели с титановыми элементами (Elecro G2, SST, Escalade, Pahlén Hi-Flow Titan, Maxi-Flo Titan или Aquaviva Twist Titanium).

Для коммерческого использования стоит выбирать аппараты с высоким запасом по мощности и давлению — Secespol B, Pahlén Maxi-Flo, Elecro Escalade.



Все теплообменники в нашем каталоге
