Трубчатые и спиральные теплообменники для бассейнов
Какой теплообменник выбрать для бассейна — конструкция, материал, мощность и актуальные бренды
Теплообменник позволяет использовать уже существующий источник тепла — котёл, тепловой насос или солнечную систему — для нагрева воды в бассейне. Сам теплообменник энергию не производит: он передаёт её от первичного контура к бассейновой воде через металлическую поверхность, не смешивая два потока.
На рынке Украины чаще всего встречаются трубчатые, спиральные и пластинчатые модели. Но выбирать только по типу конструкции неправильно. На практике не менее важны температура источника тепла, материал теплообменника, расход воды, падение давления и условия конкретной серии.
Особенно важно не путать конструкцию и химическую стойкость. Титановый трубчатый теплообменник может быть лучше для солёной воды, чем спиральный из нержавейки. И наоборот: компактная спиральная модель может быть оптимальной для частного бассейна при высокотемпературном котле.
Что важнее конструкции
Сначала смотрите на источник тепла и воду бассейна, а уже потом на tube или spiral
Котёл 80 °C и тепловой насос 45 °C требуют разной площади теплообмена.
Для обычной хлорированной воды подходит нержавеющее исполнение, для соли предпочтителен титан.
Производительность теплообменника зависит от фактического потока в обоих контурах.
Слишком высокое сопротивление может снизить расход в фильтрационной системе.
Теплообменник не сможет передать больше тепла, чем способен дать котёл или тепловой насос.
Горизонтальный или вертикальный монтаж определяется паспортом конкретной модели.
Трубчатая конструкция
Трубчатые теплообменники — большой диапазон мощностей и удобная интеграция в бассейновый контур

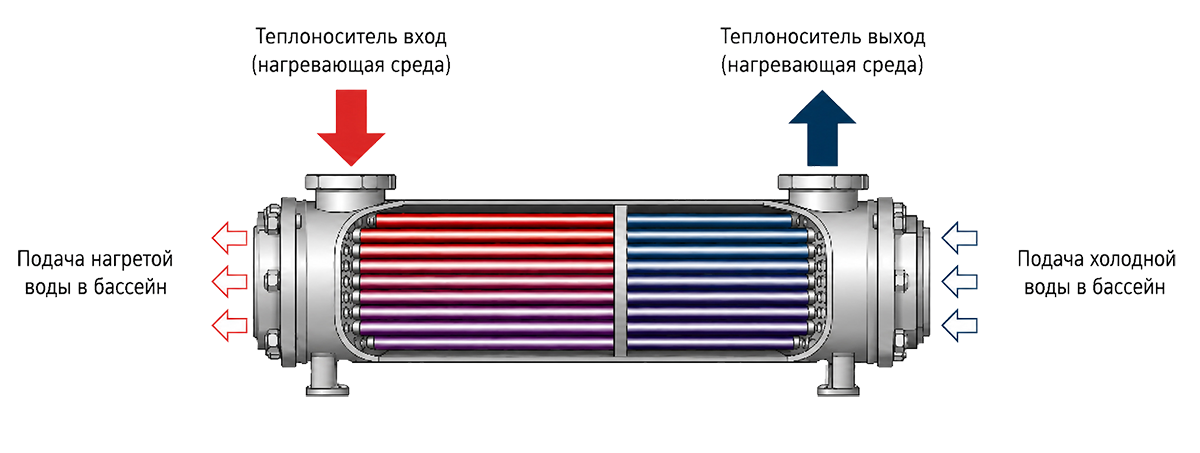

В трубчатом теплообменнике внутри цилиндрического корпуса расположен пучок трубок. Через одну сторону конструкции проходит горячий теплоноситель, а бассейновая вода движется по другой стороне и получает тепло через стенки труб.
Такая схема хорошо масштабируется по мощности. Именно среди трубчатых серий часто встречаются модели для больших частных и коммерческих бассейнов, а в титановом исполнении — и для солёной воды.
Посмотреть трубчатые теплообменникиШирокий диапазон мощности, включая модели 120–200 кВт и выше.
Есть версии из нержавейки и титана.
Часто подходят для больших расходов бассейновой воды.
Габариты и pressure drop зависят от конкретной геометрии, а не от самого слова «трубчатый».
Спиральная конструкция
Спиральные теплообменники — компактный формат с большой длиной теплообменной трубки

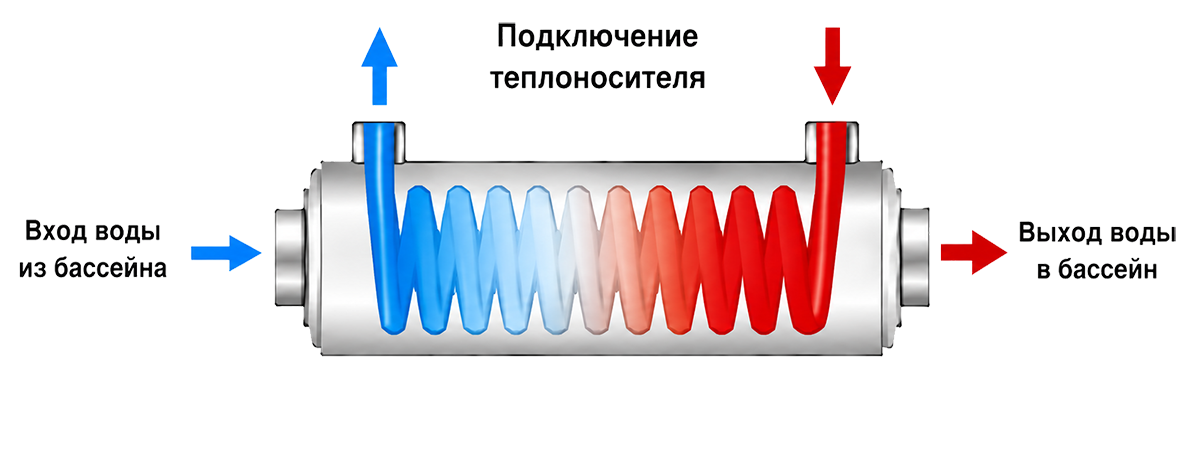

В спиральной конструкции нагревательный элемент выполнен в виде длинной трубки, уложенной внутри корпуса в спираль. Это позволяет разместить развитую поверхность теплообмена в сравнительно компактном объёме.
Такие модели часто используют в частных бассейнах, где важны компактность и простой монтаж. Но нельзя считать спираль автоматически более эффективной, менее склонной к накипи или лучше подходящей для агрессивной воды. Эти свойства зависят от материала и конкретной конструкции производителя.
Компактные размеры и удобство размещения в техническом помещении.
Встречаются титановые модели для солевой воды.
Популярны в диапазоне примерно 28–75 кВт у многих бассейновых серий.
Монтаж и обслуживание зависят от серии: универсального правила «спираль проще» или «сложнее» нет.
Tube vs spiral
Что действительно отличается, а что нельзя обобщать
| Критерий | Трубчатый | Спиральный |
|---|---|---|
| Габариты | Часто крупнее при высокой мощности | Часто компактнее |
| Диапазон мощностей | От малых до очень мощных коммерческих серий | Часто встречается компактный диапазон 28–75 кВт, но это не конструктивный предел |
| Солёная вода | Да, если титан | Да, если титан |
| Pressure Drop | Смотреть график конкретной модели | Смотреть график конкретной модели |
| Эффективность | Зависит от площади теплообмена, ΔT и расходов | Зависит от площади теплообмена, ΔT и расходов |
| Монтаж | Может быть вертикальным или иным по паспорту | Может быть горизонтальным или универсальным по паспорту |
| Обслуживание | Зависит от разборности и внутренней конструкции | Зависит от разборности и внутренней конструкции |
Материал важнее формы
Нержавейка для обычной воды, титан — для соли и хлоргенератора
Типичный материал для обычного бассейна с пресной хлорированной водой. Используется во многих сериях Pahlén и Emaux.
Предпочтительный вариант для солёной воды, повышенных хлоридов и бассейнов с солевым хлоргенератором.
Для солевого бассейна безопаснее выбирать теплообменник, который производитель прямо выпускает в титановом исполнении и допускает для salt water / salt chlorinator.
Температура первичного контура
При 45 °C конструкция может оказаться важнее номинальных кВт в каталоге
Большая температурная разница позволяет получить высокий тепловой поток даже на сравнительно компактном теплообменнике.
Нужна значительно большая площадь теплообмена. Модель, которая отдаёт 75 кВт при 80 °C, может дать намного меньше при 45 °C.
Здесь особенно полезны серии, которые производитель прямо проектирует для heat pump / low-temperature heating.
Pahlén
От нержавеющего Maxi-Flo до титановых Hi-Flow и Maxi-Flo Titanium
Трубчатый теплообменник из кислотостойкой нержавеющей стали EN 1.4404. Мощности 40, 60, 75 и 120 кВт. Рассчитан на бассейны до 450 м³ и вертикальный монтаж.
Спиральный титановый теплообменник для солёной воды и хлоргенератора. 28, 40 и 75 кВт. Горизонтальный монтаж.
Трубчатый титановый вариант на 75 и 200 кВт для бассейнов до 1000 м³. Подходит для крупных частных и коммерческих объектов.
Спиральный теплообменник с титановым змеевиком и термопластиковым корпусом. 40 и 75 кВт, допускает горизонтальный и вертикальный монтаж.
Emaux
Один бренд хорошо показывает разницу между материалом и конструкцией
Трубчатая серия из AISI 316. Мощности 40, 60, 75 и 120 кВт, бассейны до 450 м³.
Титановый трубчатый теплообменник с twisted tubes. 75 или 200 кВт, бассейны до 300 м³, вертикальный монтаж.
Титановая спиральная серия 28–75 кВт для солёной воды и хлоргенераторов. Горизонтальный монтаж.
у Emaux есть и stainless tube, и titanium tube, и titanium spiral. Поэтому тип конструкции сам по себе не говорит ни о химической стойкости, ни о назначении.
Aquaviva
Twist — широкий диапазон нержавеющих и титановых моделей
Подходят для обычных бассейнов с пресной хлорированной водой. В линейке встречаются исполнения из 316L.
Для солевых бассейнов и более агрессивной воды. В ассортименте встречаются модели от десятков до нескольких сотен киловатт.
Широкий диапазон мощности позволяет подобрать модель и для домашнего бассейна, и для большой чаши.
Behncke
Особенно интересен для тепловых насосов и низкотемпературных систем
Серии для бассейнового нагрева, включая решения под низкотемпературную подачу от солнечных систем и тепловых насосов.
Пластинчатые теплообменники с большой площадью теплообмена — полезный вариант, когда первичный контур работает на низкой температуре.
Есть решения для воды с повышенной химической нагрузкой и солевых систем.
При подаче около 45–50 °C нужно выбирать модель с достаточной площадью теплообмена именно для низкотемпературного режима.
Другие бренды
Elecro, Secespol и Bridge стоит оценивать по конкретной серии, а не по стране или бренду в целом
У бренда есть несколько серий бассейновых теплообменников из нержавеющей стали и титана. Перед сравнением важно проверять именно актуальную конструкцию, материал и рабочие режимы конкретной модели.
Крупный производитель промышленного теплообменного оборудования. Для бассейнов выбирают только те серии, которые рассчитаны на соответствующую воду, химию и давление.
Встречаются доступные трубчатые модели, в том числе из AISI 304. Поэтому бренд нельзя универсально относить к решениям для агрессивной или солёной воды.
Как выбрать под конкретную задачу
Четыре типовых сценария
Обычно подойдёт нержавеющий трубчатый или спиральный теплообменник подходящей мощности.
Нужна большая площадь теплообмена и расчёт именно при реальной температуре подачи 35–50 °C.
Выбирайте титан независимо от того, трубчатая или спиральная конструкция.
Смотрите мощные трубчатые титановые модели, расход, pressure drop и возможность каскадного подключения.
Что проверить перед покупкой
Не ограничивайтесь строкой «мощность, кВт»
При какой температуре и каком расходе получены заявленные кВт.
Требуемый расход горячего теплоносителя.
Требуемый расход воды бассейна.
Гидравлическое сопротивление по каждому контуру.
Нержавейка или титан в зависимости от воды.
Горизонтальный, вертикальный или допускаются оба положения.
Ограничения первичного и вторичного контуров.
Диаметры патрубков и совместимость с существующей системой.
FAQ
Частые вопросы о трубчатых и спиральных теплообменниках
Что лучше — трубчатый или спиральный теплообменник?
Универсального победителя нет. Выбор зависит от мощности, температуры источника, материала, расхода и места монтажа.
Какой тип лучше для солёной воды?
Главное не тип, а материал. Для соли и хлоргенератора предпочтителен титан — как в трубчатой, так и в спиральной конструкции.
Спиральный теплообменник всегда эффективнее?
Нет. Эффективность определяется площадью теплообмена, температурной разницей и расходами двух контуров.
У спирального всегда меньше гидравлическое сопротивление?
Нет. Pressure drop нужно сравнивать по паспорту конкретной модели.
Какой тип лучше для большого бассейна?
Среди трубчатых моделей чаще встречаются очень мощные серии 120–200 кВт и выше, поэтому для крупных объектов они особенно распространены.
Какой теплообменник выбрать к тепловому насосу?
Нужна модель с достаточной площадью теплообмена для подачи примерно 35–50 °C. Здесь важнее расчёт при реальной температуре, чем сам тип tube/spiral.
Подходит ли AISI 316 для хлоргенератора?
Не стоит считать это универсальным правилом. Для солевого бассейна безопаснее титан.
Можно ли использовать теплообменник из AISI 304?
Только если производитель прямо допускает его для конкретной бассейновой воды. Для современной хлорированной системы чаще выбирают более устойчивые материалы.
Почему Pahlén Maxi-Flo и Hi-Flow такие разные?
Maxi-Flo — трубчатая серия, Hi-Flow Titanium — спиральная. Они отличаются конструкцией, материалом, мощностями и монтажным положением.
Чем отличаются Emaux HE, HET и HST?
HE — нержавеющий трубчатый, HET — титановый трубчатый, HST — титановый спиральный.
Обязательно ли ставить теплообменник вертикально?
Нет. Это зависит от конкретной серии. Некоторые модели вертикальные, другие горизонтальные, третьи допускают оба варианта.
Нужен ли байпас?
Он может понадобиться для регулировки расхода и снижения влияния теплообменника на фильтрационный контур.
Что важнее — объём бассейна или мощность?
Объём нужен для расчёта нагрева, но окончательный выбор зависит также от теплопотерь, источника тепла, температуры подачи и гидравлики.
Можно ли выбрать теплообменник только по бренду?
Нет. Даже у одного бренда есть разные материалы и конструкции для совершенно разных условий.
Итог
Трубчатый или спиральный — вторичный вопрос. Сначала определите воду, источник тепла и реальный режим работы
Для обычного частного бассейна с высокотемпературным котлом хорошо работают и трубчатые, и спиральные нержавеющие модели. Для солевого бассейна приоритетом становится титан. Для теплового насоса — большая поверхность теплообмена и расчёт при низкой температуре подачи.
Поэтому лучший теплообменник — не тот, у которого выше номинальные кВт в каталоге, а тот, который передаст нужную мощность именно при фактических температурах, расходах и химии вашей системы.
