Aquajoy Pool&Spa Pro · практическое руководство
Монтаж, первый запуск, обслуживание и подготовка к зиме
Корректная работа чиллера-теплового насоса начинается не с кнопки на контроллере, а с правильно собранной гидравлики, свободного воздухообмена и отвода конденсата. Aquajoy Pool&Spa Pro должен получать стабильный поток воды от отдельного циркуляционного насоса либо насоса, встроенного в SPA.
Статья помогает владельцу проконтролировать результат монтажа и правильно обслуживать установку. Электрическое подключение, вскрытие корпуса и работа с холодильным контуром выполняются только квалифицированными специалистами.
Как движется вода
Тепловой насос работает внутри циркуляционного контура
Вода проходит через систему подготовки, поступает в титановый теплообменник Pool&Spa Pro, нагревается или охлаждается и возвращается в чашу.
Его предоставляет пользователь либо он уже встроен в ванну SPA. Без подтверждённого потока компрессор не должен запускаться.
Гибридная система

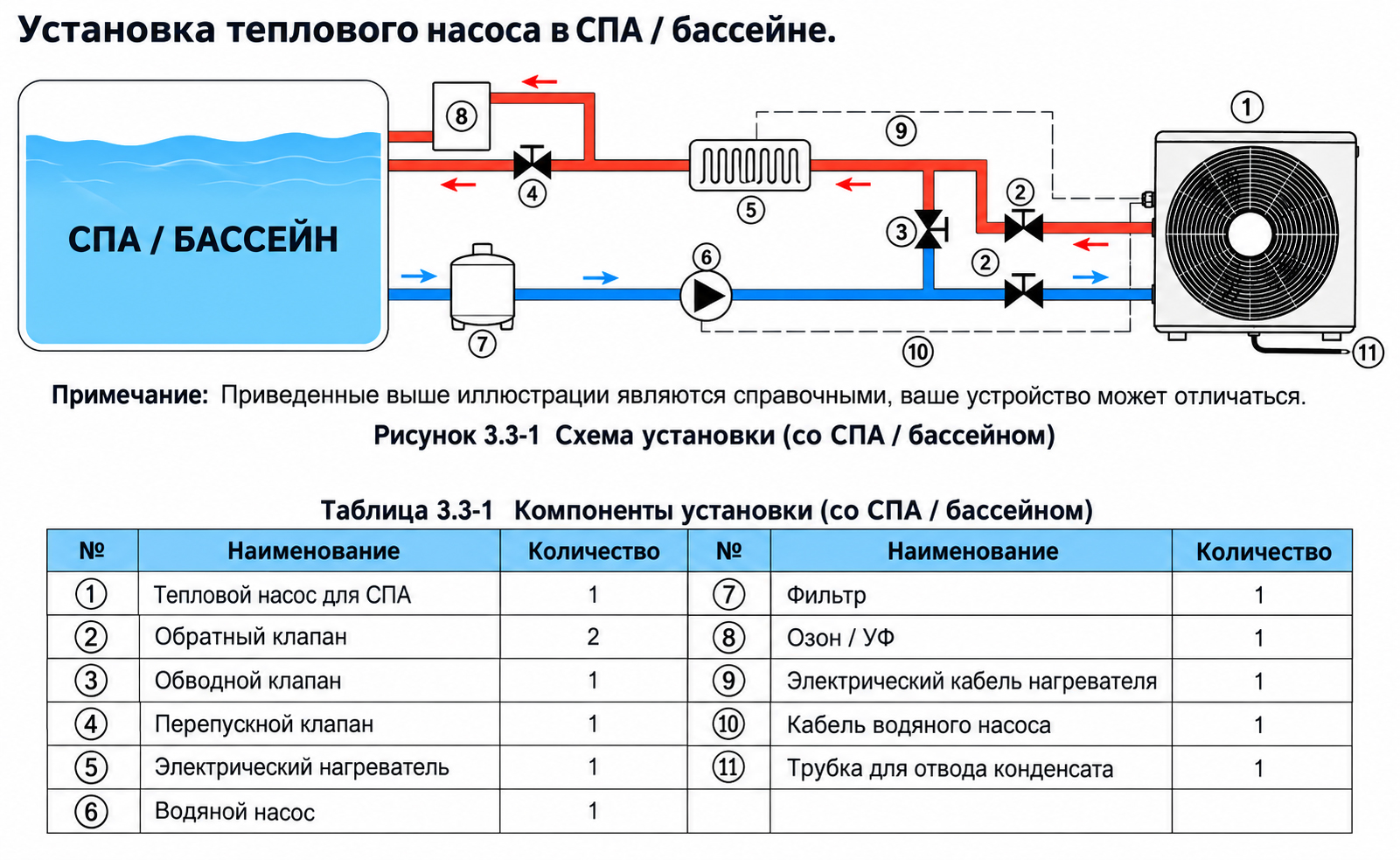

Зачем на схеме показан электрический нагреватель
Pool&Spa Pro самостоятельно нагревает воду за счёт холодильного цикла: компрессор переносит тепло, а титановый теплообменник передаёт его водяному контуру. Электрический нагреватель для этого не требуется.
На монтажной схеме электронагреватель показан как отдельный резервный источник. Контроллер может управлять его подключением, когда такая функция предусмотрена проектом SPA. Сам нагреватель не встроен в корпус теплового насоса и подбирается отдельно.
До установки
Что подготовить на объекте
Жёсткую гидравлику
Водяные патрубки не должны удерживать вес гибких шлангов. Руководство предусматривает подключение жёсткими трубами.
Байпас и клапаны
Обводная линия помогает настроить поток, обслуживать фильтр и отключать оборудование без полной разборки контура.
Стабильное основание
Площадка должна быть ровной, прочной и выдерживать массу установки без вибрации и перекоса.
Отвод конденсата
Во время работы под корпусом образуется вода. Комплектную дренажную трубку выводят в безопасное место.
Электрическую защиту
Нужны заземление, отдельный автомат и дифференциальная защита 30 мА по проекту квалифицированного электрика.
Доступ для обслуживания
Панели, фильтр, трубопровод и воздушные поверхности должны оставаться доступными после монтажа.
Место установки
Свободное пространство важнее компактных размеров
Тепловой насос забирает и выбрасывает большой объём воздуха. Стены, ограждения и растения не должны создавать короткий круг холодного воздуха или мешать обслуживанию.
Схема расстояний относится к устройству из предоставленного руководства. Монтажник должен сверить её с паспортом и конструкцией конкретной модификации.
Перемещение и трубопровод
Не переносите установку за водяные патрубки
При хранении и транспортировке тепловой насос удерживают вертикально. Поднимать или тянуть его за вход и выход воды нельзя: усилие передаётся на внутренний титановый теплообменник.
Водяную трассу делают как можно короче. В руководстве рекомендована длина до 10 м между чашей и тепловым насосом, чтобы сократить теплопотери и гидравлическое сопротивление.
Четыре резиновые опоры стабилизируют корпус. Для подключения отвода конденсата установку рекомендуется поднять примерно на 10 см на прочных водостойких подкладках.
Перед пробным запуском
Контрольный список владельца и монтажника
Пробный запуск
В каком порядке вводить Pool&Spa Pro в работу
Наполните SPA или бассейн и откройте необходимые клапаны.
Запустите циркуляционный насос и выпустите воздух из труб.
Проверьте поток, соединения и отсутствие утечек.
Подайте питание на Pool&Spa Pro и задайте нужный режим.
Проверьте ток, дисплей, кнопки, конденсат, шум и вибрацию.
Не запускайте нагрев или охлаждение при пустом контуре. Реле потока является защитой, а не заменой правильной последовательности.
заполнить → прокачать → проверить → включитьРегулярный уход
Две безопасные операции и ежегодная проверка
Протирайте влажной тканью при полностью отключённом питании. Моющие средства и бытовая химия могут повредить поверхность.
Задний ребристый теплообменник очищайте пылесосом с мягкой щёткой. Не давите на тонкие алюминиевые рёбра.
Специалист проверяет безопасность, электропроводку, заземление, давление и состояние холодильного контура.
Работающий вентилятор и электрические узлы создают риск травмы. Не вставляйте пальцы и инструменты в воздуховоды.
Зимняя консервация
Замёрзшая вода может повредить титановый теплообменник
Отключения питания и защитного чехла недостаточно. Вода должна быть полностью удалена из теплообменника и присоединительных патрубков до наступления мороза.
Отключите электропитание установки.
Закройте клапаны и подготовьте водяной контур к сливу.
Отсоедините входной водяной патрубок и полностью выпустите воду.
Накройте сухой корпус на период длительного простоя.
Граница ответственности
Какие работы нельзя выполнять владельцу
Подключение клем, замена плат, реле, кабелей и настройка защитной автоматики.
Поиск утечки, вакуумирование, пайка, сбор и заправка хладагента R32.
Снятие панелей для доступа к компрессору, вентилятору и внутренним компонентам.
Изменение скрытых настроек контроллера без сервисной документации.
Модель из статьи
Aquajoy Pool&Spa Pro 7,25 кВт в каталоге AQUAVITAL
В карточке чиллера можно посмотреть актуальную цену, наличие и основные характеристики. Для монтажа полноценного водяного контура также доступны циркуляционные насосы.
FAQ
Частые вопросы о монтаже и зимнем хранении
Есть ли циркуляционный насос внутри Pool&Spa Pro?
Нет. Поток обеспечивает отдельный насос пользователя либо насос, уже встроенный в SPA.
Как тепловой насос нагревает воду без электронагревателя?
Компрессорный холодильный цикл переносит тепло из воздуха, а титановый теплообменник передаёт его циркулирующей воде.
Встроен ли электрический нагреватель в корпус?
Нет. На схеме он является отдельным опциональным источником, которым контроллер может управлять в гибридной системе.
Можно ли подключить установку гибкими шлангами?
Водяные патрубки не рассчитаны на вес мягких труб. Руководство предусматривает жёсткую гидравлическую обвязку.
Зачем нужен байпас?
Он помогает регулировать поток, отключать тепловой насос и обслуживать систему без демонтажа всей линии.
Как далеко можно установить Pool&Spa Pro от чаши?
В инструкции рекомендована водяная трасса длиной не более 10 м. Реальный проект учитывает напор насоса и теплопотери.
Почему под тепловым насосом появляется вода?
Во время работы образуется конденсат. Его отводят через комплектную дренажную трубку.
Нужно ли поднимать корпус над площадкой?
Руководство рекомендует подъём примерно на 10 см на прочных водостойких подкладках для удобного отвода конденсата.
Можно ли устанавливать устройство вплотную к стене?
Нет. Воздухозабор и выброс должны быть свободны. По схеме требуется 1500 мм перед вентилятором, по 500 мм с двух сторон и 180 мм сзади.
Что включать первым: циркуляцию или тепловой насос?
Сначала заполните контур, откройте клапаны, включите водяной насос и удалите воздух. Затем запускайте нагрев или охлаждение.
Чем очищать корпус?
Влажной тканью при отключённом питании. Бытовые моющие средства руководство применять не рекомендует.
Как очищать наружный испаритель?
Пылесосом с мягкой щёткой, не сгибая рёбра. Перед работой обязательно отключите питание.
Достаточно ли просто накрыть установку на зиму?
Нет. Нужно отключить питание и полностью слить воду, включая остаток через входной патрубок.
Кто должен проводить ежегодное обслуживание?
Квалифицированный специалист, который проверит безопасность, проводку, заземление и холодильный контур.
