Инструкция по эксплуатации, обслуживанию и хранению
Aquabot Ino I50: запуск, очистка фильтров и поиск неисправностей
Aquabot Ino I50 автоматически очищает дно, стены и ватерлинию частного бассейна. Робот перемещается по чаше в соответствии с выбранной программой, механически обрабатывает поверхность щётками и собирает загрязнения в два фильтрующих элемента 4D.
В этом руководстве описаны безопасная подготовка к запуску, правильное размещение блока питания, погружение и извлечение робота, выбор цикла, управление через BWT Best Water Home, очистка фильтров и крыльчатки, межсезонное хранение и базовая диагностика.
Как работает Aquabot Ino I50
Робот выполняет выбранный цикл самостоятельно и после завершения остаётся на дне
После погружения и запуска устройство перемещается по доступным участкам дна и стен, автоматически меняет направление и через заданные интервалы поднимается к ватерлинии. Кратковременные остановки на несколько секунд во время цикла являются частью нормальной программы и не означают неисправность.
После завершения выбранной программы робот автоматически прекращает уборку и переходит в режим ожидания. Питание двигателей отключается, а устройство остаётся в бассейне до ручного извлечения.
Способность работать на ступенях и лестницах зависит от их ширины, формы, высоты, материала и сцепления щёток с поверхностью. Узкие полки и сложные элементы чаши не следует считать гарантированной зоной очистки.
По возможности не прерывайте цикл раньше времени: программа рассчитана на последовательное распределение проходов по бассейну.
Перед первым запуском
Основные меры безопасности
Нарушение этих правил может привести к повреждению оборудования, поражению электрическим током или потере гарантии.
Не включайте робот, пока в воде находятся взрослые, дети или животные.
Электрическая линия должна быть защищена устройством защитного отключения и соответствовать местным нормам.
Он не является водонепроницаемым и не должен попадать под дождь, брызги или прямые солнечные лучи.
Работа на воздухе может серьёзно повредить насос и двигатели и привести к потере гарантии.
После завершения цикла робот следует извлечь, обслужить и убрать на хранение.
Флокулянт и осветлитель могут быстро засорить и повредить тонкие фильтрующие элементы.
Не заменяйте блок питания, кабель, фильтры и другие узлы неподходящими компонентами.
Блок питания, кабель и разобранные детали должны находиться в недоступном месте.
Допустимые параметры воды
Проверка условий перед уборкой
Робот рассчитан на работу в бытовых бассейнах при нормальном водном балансе.
После шоковой обработки, внесения концентрированной химии или резкого нарушения pH дождитесь восстановления нормальных показателей воды перед запуском устройства.

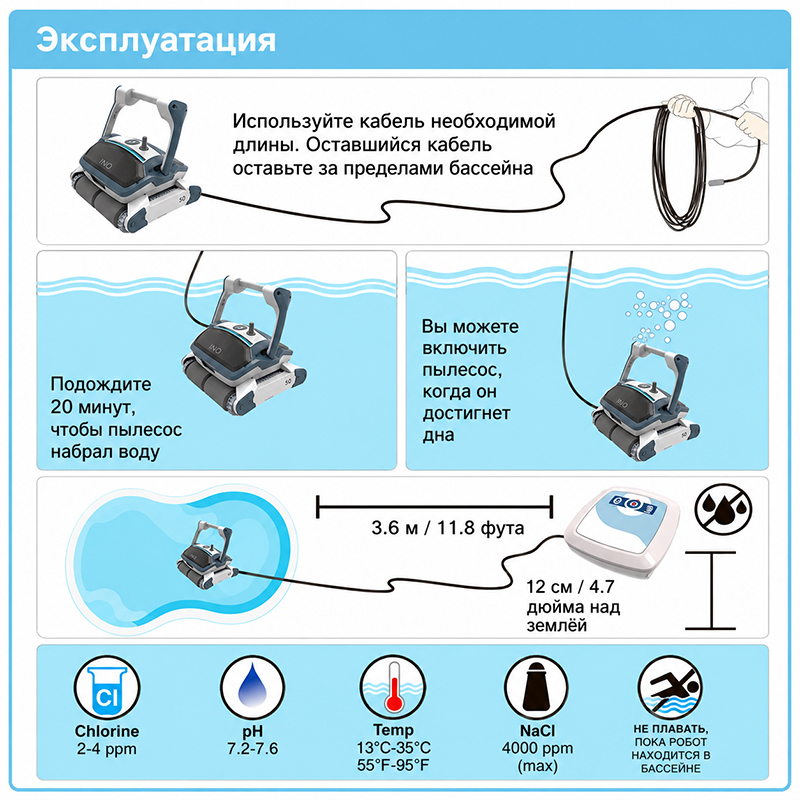

Расположение блока питания
Не менее 3,6 м от бассейна и минимум 12 см над уровнем земли
Установите блок питания на устойчивой сухой поверхности на расстоянии не менее 3,6 м от края бассейна. Нижняя часть блока должна находиться минимум на 12 см выше земли.
Не размещайте его в зоне брызг, полива или возможного скопления воды. Защищайте корпус от дождя и прямых солнечных лучей, обеспечьте свободную вентиляцию и не накрывайте блок во время работы.
Плавающий кабель освобождается из фиксаторов нажатием на пластиковую защёлку. Разматывайте только необходимую длину, а лишнюю часть аккуратно укладывайте возле блока питания, не создавая тугих петель.
Подготовка к запуску
Что проверить до погружения робота
Убедитесь, что в воде нет людей, игрушек, шлангов и предметов, которые могут попасть в привод или щётки.
Фильтрующие элементы должны быть правильно установлены, чисты и не иметь разрывов.
Температура, pH, хлор и солёность должны находиться в допустимом диапазоне.
Не используйте устройство при повреждении изоляции, разъёма или плавающего кабеля.
Удалите волосы, нити, хвою и мусор, намотавшийся на движущиеся элементы.
Подготовьте безопасное сухое место на требуемом расстоянии от бассейна.
Погружение Aquabot Ino I50
Правильная последовательность перед включением
Подготовьте длину, приблизительно равную диагонали бассейна плюс около двух метров запаса.
Распределите плавающий кабель без узлов и тугих скручиваний. Лишнюю часть оставьте возле блока питания.
Соедините плавающий кабель с блоком питания и убедитесь, что соединение зафиксировано.
Погружайте устройство, слегка наклоняя его, чтобы воздух свободно выходил из корпуса.
Не запускайте устройство, пока оно полностью не опустилось и из корпуса не вышел воздух.
Если робот долго хранился вне воды и щётки стали жёсткими, выдержите устройство в бассейне до их размягчения; для полностью сухих щёток может потребоваться около 20 минут.
Не запускайте Aquabot Ino I50 на воздухе и не включайте его до полного погружения на дно.
Запуск и выбор программы
Три цикла для разных задач по уходу за бассейном
Поддерживающая уборка песка, листьев и осадка в нижней части чаши.
Стандартная комплексная программа для регулярного ухода.
Увеличенный цикл, когда чаше требуется более продолжительная обработка.
Подключите блок питания к розетке через защищённую линию и нажмите кнопку включения/выключения. Постоянно горящий индикатор означает работу, мигающий — режим ожидания.
Если горит индикатор заполнения фильтра, извлеките и промойте оба фильтрующих элемента до следующего запуска. Не продолжайте уборку с сильно загрязнёнными фильтрами: это уменьшает поток и способность робота подниматься на стены.
BWT Best Water Home
Wi‑Fi, Bluetooth и дополнительные настройки со смартфона
Настройка подходящего цикла очистки до запуска робота.
Запуск можно перенести на удобное время в пределах доступных настроек.
Дополнительная обработка выбранного участка при локальном загрязнении.
Ручная корректировка движения в поддерживаемом режиме.
Связь используется для подключения, настройки и доступного контроля.
Просмотр доступной информации о работе и обслуживании устройства.
Набор экранов и функций может меняться после обновления приложения. Используйте BWT Best Water Home и активационные данные, поставляемые с вашей версией блока управления.
Остановка и извлечение
Сначала отключите питание, затем подведите робот кабелем и поднимите только за ручку
После завершения цикла устройство автоматически переходит в режим ожидания. Для досрочной остановки один раз нажмите кнопку включения/выключения и дождитесь прекращения движения.
Отсоедините питание от сети. Осторожно подтяните робот плавающим кабелем только до тех пор, пока не сможете дотянуться до ручки. Поднимать устройство из воды необходимо исключительно за штатную ручку.
Дайте воде выйти из корпуса над бассейном и только после этого перенесите робот к месту обслуживания.
Плавающий кабель не рассчитан на вес наполненного водой робота. Подъём за кабель может повредить разъём и герметизацию.

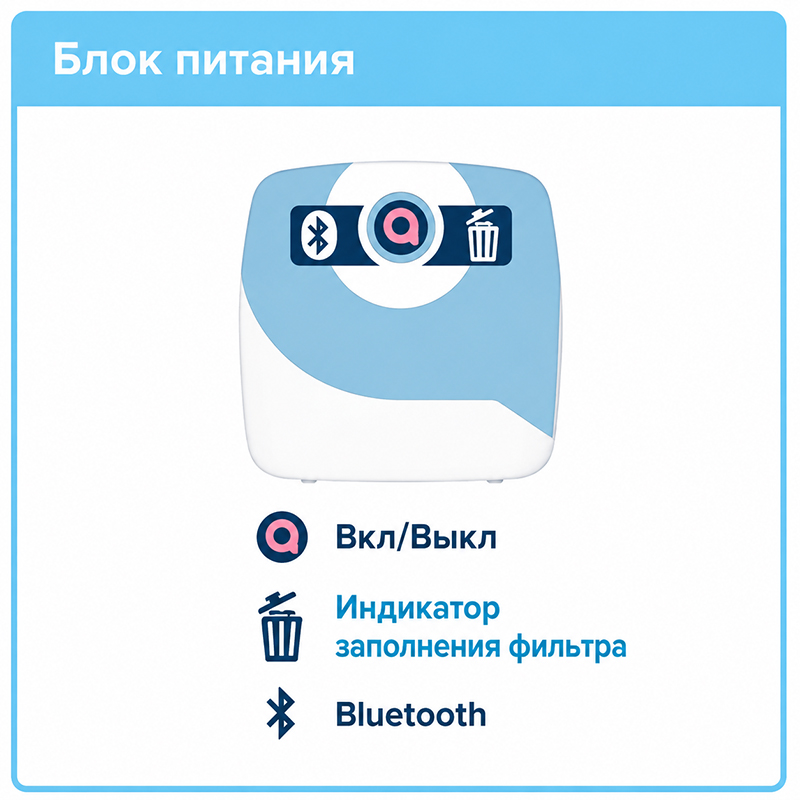

Блок питания и индикация
Что показывают основные индикаторы
Постоянный свет указывает на активный цикл, мигание — на режим ожидания.
Предупреждает, что оба фильтрующих элемента нужно извлечь и промыть.
Используется при подключении и сопряжении с приложением BWT Best Water Home.
Блок преобразует сетевое напряжение и передаёт роботу питание и управляющие команды через плавающий кабель.

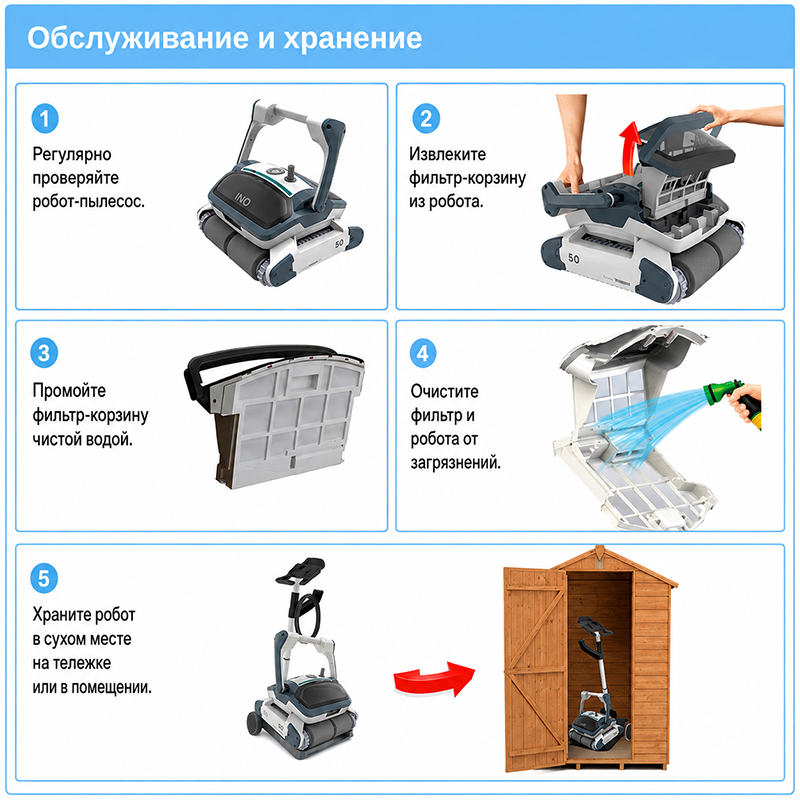

Очистка двух фильтров 4D
Оба фильтрующих элемента нужно промывать после каждого цикла
Отключите питание, извлеките робот из воды и откройте верхнюю часть корпуса. Снимите оба фильтрующих элемента и откройте их корпуса.
Тщательно промойте внешнюю и внутреннюю поверхности чистой водой. Удалите песок, волосы, листья и мелкую взвесь из складок и углов фильтра. Не используйте жёсткие металлические щётки и острые предметы.
Осмотрите сетку на разрывы и деформации. Установите оба элемента обратно до надёжной фиксации. Эксплуатация с повреждённым фильтром может привести к возврату мусора в бассейн и попаданию загрязнений в насосную часть.
Проверка крыльчатки
Удаляйте волосы и мусор из выпускного отверстия до блокировки насоса
Отключите робот от блока питания и выньте вилку блока из розетки.
Снимите крепление крышки верхнего выпускного отверстия.
Получите доступ к крыльчатке, не применяя чрезмерное усилие.
Уберите волосы, нити, хвою и другой мусор. Не изгибайте лопасти.
Верните крышку и надёжно закрепите фиксатор перед следующим погружением.
Хранение Aquabot Ino I50
Промойте, высушите и уберите оборудование в сухое защищённое место
Выньте вилку блока питания из розетки и отсоедините плавающий кабель.
Вымойте внешние и доступные внутренние поверхности пресной водой.
Не оставляйте внутри органический мусор и влажную мелкую взвесь.
Перед длительным хранением корпус, фильтры и кабель должны просохнуть.
Разгладьте плавающий кабель и сверните его широкими свободными витками без перегибов.
Храните его вдали от воды, мороза, перегрева и прямых солнечных лучей.
Поиск неисправностей
Перед диагностикой полностью отключите робот и блок питания
Ниже приведены базовые проверки, которые можно выполнить без разборки герметичных узлов. Если кабель, блок питания, двигатель, насос или корпус повреждены, прекратите эксплуатацию и обратитесь в авторизованный сервис.
Не осматривайте привод, щётки и крыльчатку при подключённом питании. Кратковременный тест без фильтров допускается только в воде и только для проверки потока — не используйте его как обычный цикл уборки.
Робот не включается
Проверьте розетку и питание. Отключите робот от блока, выньте вилку блока из розетки, подождите 30 секунд и подключите снова. При необходимости проверьте другую исправную розетку.
Осмотрите привод. Удалите мусор из ремней, траков и щётки. Убедитесь, что щётка не погнута и не повреждена.
Проверьте крыльчатку. Волосы и нити могут блокировать запуск насосной части.
Робот движется, но не перекачивает воду
Извлеките и тщательно промойте оба фильтра. Проверьте, не перекрыты ли выпускные отверстия.
Для диагностики допускается кратковременный запуск в воде без фильтров. Если поток восстановился, фильтры загрязнены или требуют замены. После теста остановите робот и установите фильтры обратно.
Робот перекачивает воду, но не движется
Отключите питание, переверните устройство на мягкой поверхности и осмотрите приводные ремни, траки и щётку.
Удалите камни, волосы, нити и веточки. Если щётка или приводные детали повреждены, прекратите использование и обратитесь в сервис.
Робот запускается и через некоторое время останавливается
Чаще всего причина — загрязнённые фильтры или заблокированная крыльчатка. Промойте оба фильтра и очистите выпускное отверстие от волос и мусора.
Если после обслуживания отключение повторяется, не продолжайте многократные запуски и обратитесь в сервисный центр.
Робот не собирает мусор
Очистите фильтры и проверьте их на отверстия. Повреждённый элемент необходимо заменить.
Осмотрите крыльчатку и всасывающее отверстие. Регулировать положение всасывающего отверстия следует только по официальной схеме конкретной версии или в сервисном центре.
Робот не охватывает доступные участки бассейна
Промойте фильтры, проверьте работу крыльчатки и убедитесь, что в воду размотана достаточная длина плавающего кабеля.
Распределите кабель без узлов и тугих витков. Учитывайте, что ступени, узкие полки и сложные радиусы могут ограничивать фактический маршрут.
Робот не поднимается на стены
Очистите оба фильтра и крыльчатку: недостаточный поток снижает прижим к стене.
Проверьте щётки, траки, параметры воды и сцепление с покрытием. Если робот раньше поднимался, а после обслуживания проблема осталась, обратитесь в сервис.
Когда прекращать самостоятельную диагностику
Немедленно остановите эксплуатацию при повреждении кабеля, разъёма, блока питания, корпуса, герметичных узлов, двигателя или насоса, а также при запахе перегрева, срабатывании защиты или повторяющихся остановках.
Когда нужен сервис
Не разбирайте герметичный корпус самостоятельно
Не заклеивайте изоляцию и не продолжайте эксплуатацию во влажной среде.
Если фильтры и крыльчатка чисты, возможна неисправность насосного узла.
После удаления внешнего мусора движение не восстановилось.
Внутри видна вода или появились следы повреждения герметичных соединений.
Не выполняйте многократные перезапуски без определения причины.
Если отсутствует понятная схема вашей модификации, операцию должен выполнить специалист.
Гарантия
3 года + дополнительный год после регистрации
Может привести к повреждению и отказу в гарантийном обслуживании.
Не вскрывайте герметичные узлы и не изменяйте конструкцию.
Использование неподходящих блоков, кабелей и компонентов может исключаться из гарантии.
Соблюдайте рабочие диапазоны и ограничения документации вашей поставки.
Забитые фильтры, крыльчатка и привод увеличивают нагрузку на узлы.
Для дополнительного года выполните регистрацию в установленный срок и сохраните подтверждение.
Точный перечень узлов, исключений и порядок регистрации определяются гарантийным талоном и условиями программы для украинской поставки.
