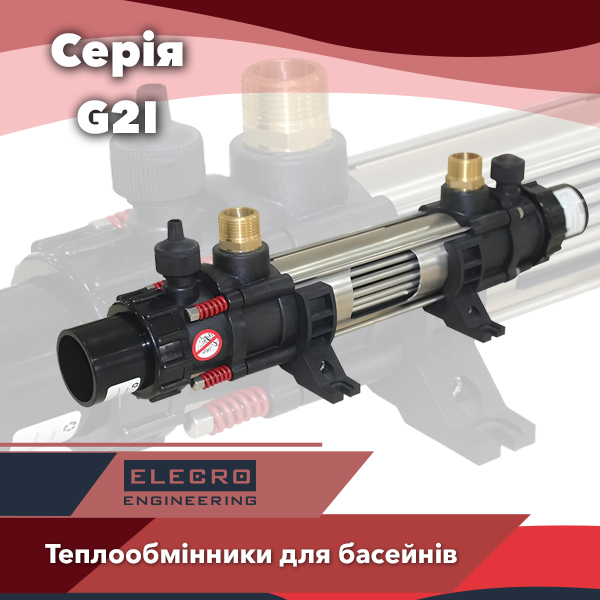

Elecro G2I - теплообмінні пристрої, які використовуються для підігріву води в басейнах відкритого або закритого типу. Працюють у комплексі з будь-яким водогрійним котлом: газо-твердо-рідкопаливний. Також можуть використовуватись з іншими тепловими агрегатами та сонячними панелями. Виготовляються теплообмінники у Великій Британії на виробничих потужностях компанії Elecro. Відповідають високим Європейським стандартам якості.
Конструктивно теплообмінник можна розділити на три складові: циліндричний корпус у вигляді труби, первинний контур (гаряча вода від котла) та вторинний контур (вода з басейну). У виготовленні корпусу застосовується високоміцна нержавіюча сталь BS316L та термостійкий полімер. Первинний контур, який надходить нагріта вода від водогрійного пристрою, виконаний у вигляді пучка трубок виготовлених із сучасного сплаву incoloy. До складу цього сплаву входить залізо-нікель-хром-молібден-мідь. Самі трубки закріплені на спеціальних гратах, виконаних з поліаміду. Процес теплообміну виглядає так: вода, що надходить з басейну, проходячи через «пучок» трубок первинного контуру, забирає від них тепло і повертається назад в чашу басейну.
Монтаж теплообмінника проводиться у будь-якому зручному положенні: вертикально чи горизонтально. Звертаємо Вашу увагу, апарат повинен поміщатися в контур водопідготовки після фільтраційної установки, і слід враховувати напрямок потоків первинного та вторинного контуру. Максимальний робочий тиск не повинен перевищувати 4 бар. Для підключення термостата та інших цифрових або аналогових датчиків контролю температури передбачено спеціальне посадкове місце.
Конструктивні особливості:
Підключення теплообмінника
до бойлера та басейну:
Рекомендуется использовать в несолёной воде.
Усі теплообмінники Elecro серії G2:
Модель | GI2 30 | GI2 49 | GI2 85 | GI2 122 |
Потужність, кВт: | 30 | 49 | 85 | 122 |
Потік первинного контуру (гаряча вода), що рекомендується, м³/год: | 1,3 | 2,2 | 3,2 | 4,6 |
Потік вторинного контуру (вода басейну), що рекомендується, м³/ч: | 14 | 17 | 17 | 19 |
Максимальний тиск у первинному контурі, бар: | 4 |
Максимальний тиск у вторинному контурі, бар: | 4 |
З'єднання: |
- первинний контур (гаряча вода): | 1" |
- Вторинний контур (басейнова вода): | 50 мм |
Розміри (ДхВ), мм: | 426х131 | 596х131 | 726х131 | 886х131 |
Вага, кг: | 3,5 | 4,5 | 5 | 6,4 |
Загальні технічні характеристики:
- Робочий тиск: не більше 4 бар
- Максимальна температура контуру опалення: 90 °C
- Температура води: +2...+45 °C
- Підключення первинного контуру: 1" різьбове
- Підключення контуру басейну: 50 мм
- Країна виробник: Великобританія
- Гарантія: 12 міс
Конструктивні характеристики:
- Корпус: нержавіюча сталь BS316L та термостійкий полімер
- Трубки: сплав incoloy (залізо-нікель-хром-молібден-мідь)
- Кріплення трубок: поліамідні грати
- Фітинги виготовлені з латуні
Переваги:
- Компактні розміри, просте підключення
- Вертикальне або горизонтальне встановлення
- Використання сучасних матеріалів
- Посадкове місце для підключення термостату
- Не схильний до дії корозії
- Висока площа теплопередачі
- Можливість підключення аналогових та цифрових комплектів контролю
- Європейська якість, доступна ціна
Комплектація:
- Теплообмінник Elecro G2I
- Фітинги для первинного контуру
- Кишеня для термостату
- Зворотній клапан
- Фітинги з'єднання, заглушка, прокладка
- Кріпильна скоба
- Інструкція
Габаритні розміри:
Горизонтальне
підключення теплообмінника:
Вертикальное
подключение теплообменника:
