Система мембранних дозуючих насосів Aquaviva pH/Rx+Free Cl, 5 л/год.
Aquaviva pH/Rx + Free Cl 5 л/год – це інноваційне рішення для автоматичного дозування хімічних реагентів до басейнів об'ємом до 500 м³. Система повністю автоматизує процес контролю та підтримки оптимальних рівнів pH та вільного хлору, виключаючи необхідність ручного втручання. Керувати дозацією можна за допомогою зручних програм SekoLink для смартфонів або SekoWeb для ПК, які забезпечують віддалене управління та моніторинг, а також надають докладну статистику навіть для декількох басейнів, що знаходяться в різних місцях.
Мембранні насоси системи гарантують точне дозування хімікатів, за винятком можливості їх перевищення. Високий ступінь захисту IP65 забезпечує довгострокову та надійну експлуатацію обладнання. Користувачі можуть легко налаштувати продуктивність насосів в діапазоні від 0.5 до 5 л/год або включити автоматичний режим пропорційної дозації на основі даних, отриманих з pH pH і концентрації вільного хлору.
Комплект поставки включає датчик pH з калібрувальними розчинами та комірку для аналізу вільного хлору, що дозволяє відразу приступити до використання системи після встановлення.
Керуйте дозацією вашого басейну з легкістю за допомогою програми SekoLink. Якщо ви власник басейну, просто завантажте програму, відскануйте QR-код на системі дозувальних насосів і отримайте повний контроль зі свого смартфона, де б ви не знаходилися! Програма розроблена з інтуїтивно зрозумілим інтерфейсом, що дозволяє керувати системою без спеціальних технічних навичок.
Моніторуйте роботу однієї або кількох систем дозування в режимі реального часу 24/7. Відстежуйте поточні дані та статистику показників води, щоб бути впевненими у безпеці купання. Додаток також надсилає повідомлення про низький рівень хімічних реагентів та аварійні сигнали про можливі несправності, забезпечуючи максимальну безпеку та ефективність роботи вашого басейну.
Якщо ви монтажник, технік, інженер або власник мережі басейнів, програмне забезпечення SekoWeb надає повну свободу управління та моніторингу системи дозування хімікатів. З його допомогою ви можете віддалено керувати басейнами з будь-якого пристрою – смартфона, планшета чи ПК.
SekoWeb дозволяє контролювати декілька систем дозування, навіть якщо вони знаходяться у різних частинах світу. Ви отримаєте повний доступ до всіх параметрів системи та зможете легко керувати ними. Програмне забезпечення пропонує необмежений аналіз даних та гнучку звітність, що дозволяє ефективно контролювати експлуатаційні витрати та споживання хімічних реагентів.
Ви завжди будете в курсі стану системи завдяки повідомленням про несправності та звіти про тривоги. Крім того, ви можете делегувати повноваження та налаштувати рівні доступу для різних користувачів, забезпечуючи безпечне та ефективне керування системою.

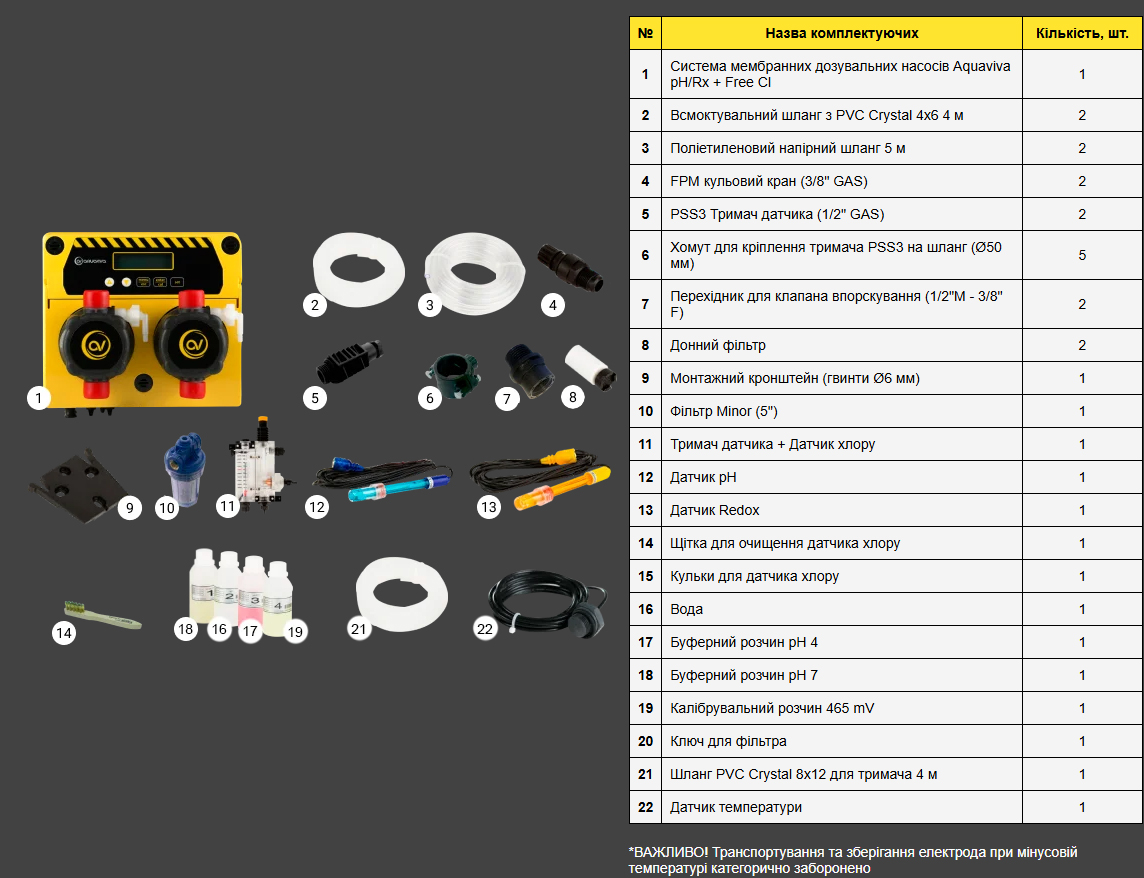

Склад станції
Вільний хлор - це форма хлору, яка присутня у воді у вигляді хлористої кислоти та іонів гіпохлориту. Він утворюється при додаванні дезінфектанту на основі хлору в басейн і відіграє ключову роль у знищенні забруднень. Контроль рівня вільного хлору є важливим для забезпечення безпеки води, оскільки його вміст повинен бути в межах від 0.3 до 0.6 мг/л. Перевищення чи недолік цього рівня може бути шкідливим для здоров'я. Дозуючі насоси з амперометрічним осередком Free Cl автоматично аналізують рівень вільного хлору і додають необхідну кількість дезінфектанту для підтримки оптимальних умов.
pH - це показник, що характеризує концентрацію вільних іонів водню у воді, що впливає на властивості та якість води. Оптимальний рівень pH басейнів знаходиться в діапазоні від 7.2 до 7.4. При pH вище 7.4 вода стає лужною, а за pH нижче 7.2 — кислою. Дозуючі насоси з pH електродом вимірюють рівень кислотно-лужного балансу води і автоматично регулюють його, додаючи відповідну кількість реагенту для підтримки потрібного рівня pH в басейні.
Автоматичний режим дозування pH та дезінфектанту:
завжди чиста вода у вашому басейні
Система дозуючих насосів Aquaviva pH/Rx+Free Cl забезпечує автоматичний контроль якості води в басейні, підтримуючи її чистоту та безпеку. Ця система вимірює та коригує важливі параметри, такі як рівень pH та концентрація вільного хлору, що дозволяє підтримувати стабільну якість води, незалежно від зовнішніх факторів, таких як сонячна активність, дощ або кількість тих, що купаються.
Система використовує pH електрод для вимірювання кислотно-лужного балансу води в діапазоні від 0 до 14, і амперометрическую комірку для контролю концентрації вільного хлору в межах від 0 до 5 мг/л. Ці дані використовуються для автоматичного дозування хлору та засобів для корекції pH, що гарантує підтримку оптимальної якості води без необхідності ручного втручання.
Вимірювання показників Redox (окислювально-відновного потенціалу) за допомогою електрода Redox надає додаткову інформацію про стан води. Хоча ці дані мають виключно інформаційний характер і не впливають на процес дозування, вони можуть бути корисними для загального моніторингу стану басейну. Електрод Redox купується окремо.
Таким чином, система дозуючих насосів Aquaviva pH/Rx+Free Cl забезпечує безперервний і точний контроль якості води в басейні, автоматично коригуючи рівні дезінфектантів і pH, що дозволяє насолоджуватися чистою і безпечною водою.
Налаштування економії та безпеки
Для підвищення ефективності очищення води, економії реагентів та захисту обладнання від поломок система дозуючих насосів Aquaviva pH/Rx+Free Cl пропонує кілька спеціальних режимів налаштування.
Pro Band знижує частоту впорскування за хвилину в міру досягнення заданого рівня показника (Setpoint) у воді басейну. Цей режим забезпечує максимальну точність дозування, запобігаючи перевитраті реагенту, що сприяє економії та покращенню екологічної стійкості.
Alarm Band дозволяє встановити граничний показник електрода. При досягненні цієї межі насос автоматично зупиняється, запобігаючи передозуванню реагентів. Цей режим також захищає обладнання у разі поломки електрода або неправильних показників, які можуть виникнути через нерегулярне калібрування. Рекомендується калібрувати електроди не рідше одного разу на місяць, щоб підтримувати точність вимірювань та ефективність системи.
OFA (Over Feed Alarm) припиняє дозування та активує аварійний сигнал, якщо необхідний показник у воді басейну не досягнуто за встановлений час. Цей режим захищає систему від холостого ходу та інших несправностей, таких як розрив трубки, що допомагає підтримувати стабільну роботу та продовжує термін служби обладнання.
Функції керування цифровим дисплеєм:
Функціональні можливості системи дозуючих насосів
|
 |
|
- Підключення датчика pH та Redox роз'ємом BNC: це дозволяє автоматично контролювати параметри води у басейні. Датчики цих вимірювань поставляються разом із системою дозуючих насосів.
- Підключення датчика температури PT100: використання цього датчика дозволяє враховувати вплив температури води на рівень pH (з підвищенням температури значення pH може знижуватися). Цей датчик купується окремо.
- Підключення осередку для аналізу концентрації вільного хлору: цей компонент забезпечує автоматичний контроль рівня вільного хлору у воді басейну.
- Підключення частотного датчика протоки: цей датчик запобігає дозуванням реагентів при відключенні фільтраційного насоса. Датчик купується окремо.
- Підключення датчиків рівня рідкого реагенту: ці датчики сигналізують про закінчення реагентів, блимаючи лампочкою. Після цього система блокує роботу насосів для продовження терміну експлуатації. Датчики постачаються в комплекті із системою насосів.
- Підключення герконового датчика протоки REED: датчик запобігає дозуванням реагентів при відключенні фільтраційного насоса. Датчик купується окремо.
- Підключення живлення системи дозуючих насосів: забезпечує електроживлення всієї системи.
- Підключення реле pH та Redox зовнішнього насоса: дозволяє підключити додатковий насос для збільшення дозування реагентів. Додаткові насоси купуються окремо.
- Підключення реле для подачі сигналу тривоги: пристрій дозволяє контролювати наявність реагенту у віддаленому режимі. Реле купується окремо.
|
Габарити станції:
Загальний принцип роботи мембранних насосів
Соленоїдні насоси широко використовуються у сфері дозуючого обладнання завдяки своїй компактності та високій продуктивності. Вони менші за розміром, ніж поршневі та електромоторні моделі, але набагато ефективніші за перистальтичні насоси. Мембранний насос, що дозує, здатний прокачувати значний обсяг реагенту при високому тиску, що робить його універсальним для різних об'єктів водопідготовки.
Принцип роботи мембранного насоса заснований на русі мембрани, яка втягує та виштовхує рідину через робочу головку пристрою. Мембрана рухається штоком, який працює від електромагнітної котушки (соленоїда). У мембранних насосах ключовим компонентом, що контактує з розчином, є мембрана.
Дозуючі насоси Aquaviva використовують мембрани, виготовлені з політетрафторетилену (PTFE), який має високу стійкість до агресивних хімічних речовин. Термін служби такої мембрани може досягати 5 років при безперервній експлуатації.
|
Мембрана для дозуючих насосів Aquaviva
Мембрана є ключовим елементом дозуючого насоса, що безпосередньо контактує з реагентами. У насосах Aquaviva використовуються мембрани, виготовлені виключно з тефлону PTFE (політетрафторетилен). Цей полімерний матеріал спеціально розроблений для роботи з агресивними хімічними речовинами, такими як кислоти, луги та дезінфікуючі засоби, завдяки чому має високу стійкість до їх впливу.
Мембрани з PTFE відрізняються довговічністю та надійністю, їхній термін служби перевищує 5 років при постійній експлуатації. Знімна робоча головка в насосах Aquaviva дозволяє швидко та легко замінити мембрану без необхідності розбирати весь пристрій, що спрощує обслуговування та знижує витрати на експлуатацію.
Схема підключення амперометричного осередку Free Cl
|
Заземлення дозуючих насосів
Рекомендується встановлювати заземлюючий електрод в безпосередній близькості від pH pH, FreeCl або ORP. Це важливо для надійного відведення залишкових (блукаючих) струмів, які можуть впливати на точність вимірювань та викликати збої у роботі системи дозування. Такі струми можуть призвести до пошкодження металевих елементів, що знаходяться в контакті з водою басейну, таких як панелі та осі валів насосів.
Правильне заземлення допомагає запобігти можливим несправностям та забезпечує стабільність роботи обладнання, що сприяє більш точному контролю за параметрами води та довговічності системи.
Характеристики:
- Об'єм басейну: до 500 м³
- Тип насосів: мембранний
- Продуктивність: від 0,5 до 5 л/година (залежно від тиску в системі трубопроводу)
- Частота впорскування: від 10 до 160 впорскування за хвилину
- Середній об'єм впорскування: 0,5 см³
- Тип дозування: пропорційне, постійне
- Регулювання: автоматичне
- Дозування за таймером: ні
- Діапазон аналізу pH: від 0 до 14
- Діапазон аналізу Redox: від 0 до 1000
- Рекомендована висота всмоктування: 1 м
- Максимальна висота всмоктування: 1,5 м
- Підключення датчика температури: датчик йде в комплекті
- Підключення датчика рівня: датчик йде в комплекті
- Підключення водолічильника з імпульсним виходом: ні
- Підключення виносної кнопки віддаленого керування: ні
- Підключення датчика протоки: так (датчик купується окремо)
- Матеріал головки насосу PVDF
- Матеріал мембрани PTFE
- Управління: цифровий LCD дисплей
- Напруга живлення: 230В/50Hz
- Потужність: 32 Вт
- Розмір сполучної трубки (внутрішній/зовнішній): 4/6 мм
- Габаритні розміри: (ВхШхГ) 205х280х78 мм
- Ступінь пиловологозахисту: IP65
- Вага: 2,2 кг
- Виробник: Aquaviva
- Країна виробник: Італія
- Гарантія: 24 місяці, гарантія на електроди 6 місяців
Комплект поставки:
- Система мембранних дозуючих насосів Aquaviva pH+Rx
- Всмоктуючий шланг PVC Crystal 4x6 (4 м): 2 шт.
- Напірний шланг (5 м): 2 шт.
- Шаровий кран FPM (3/8" GAS): 2 шт.
- Тримач датчика PSS3 (1/2" GAS): 2 шт.
- Хомут для кріплення утримувача PSS3: 4 шт.
- Перехідник для клапана упорскування (1/2" M - 1/2" F): 2 шт.
- Донний фільтр: 2 шт.
- Монтажний кронштейн: Кабельне Телебачення 1шт.
- Датчик pH: 1 шт.
- Датчик Redox: 1 шт.
- Датчик температури: 1шт.
- Буферний розчин pH 4
- Буферний розчин pH 7
- Калібрувальний розчин 465 mV
- Інструкція
Схема установки у басейні:
