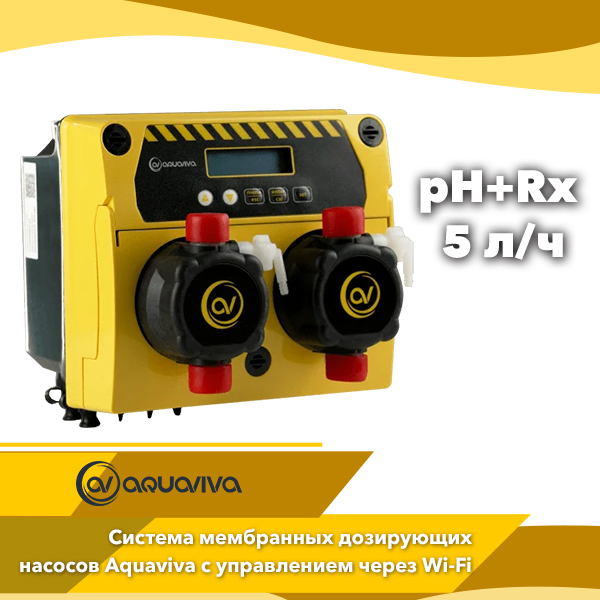

Aquaviva pH/Rx + Free Cl (5 л/ч) система мембранных дозирующих насосов, Wi-Fi управление

Система дозирования Aquaviva pH/Rx + Free Cl 5 л/ч с Wi-Fi — умная станция контроля химии для бассейнов до 500 000 л

Система мембранных дозирующих насосов Aquaviva pH/Rx + Free Cl 5 л/ч — это комплексное решение для автоматической дозации химии в бассейне без участия оператора. Оборудование одновременно контролирует pH, свободный хлор (Free Cl) и Redox-потенциал, поддерживая стабильное качество воды в частных и общественных бассейнах объёмом до 500 м³ (500 000 л).

Два мембранных дозирующих насоса с цифровым управлением подают корректирующий реагент pH и дезинфектант на основе хлора с производительностью от 0,5 до 5 л/ч (в зависимости от давления в трубопроводе). Станция работает в пропорциональном режиме по сигналам датчиков и при необходимости переключается в ручной режим с фиксированной производительностью. Наличие Wi-Fi-модуля позволяет полностью управлять системой удалённо через приложения SekoLink и SekoWeb — это особенно удобно для владельцев бассейнов и сервисных компаний в Украине.

Такая же станция без Wi-Fi управления:

Как работает система дозирования

В составе станции три ключевых измерительных контура:

1. электрод pH контролирует кислотно-щелочной баланс воды;
2. амперометрическая ячейка Free Cl отслеживает концентрацию свободного хлора;
3. датчик Redox (Rx) по желанию — даёт информационную оценку «дезинфицирующей силы» воды, но не участвует в автоматическом управлении дозированием.

Контроллер непрерывно анализирует сигнал pH и Free Cl и сравнивает его с установленными значениями. Один насос дозирует средство для повышения или понижения pH, второй — дезинфектант (на основе хлора). Подача реагентов происходит пропорционально отклонению параметров воды: чем сильнее разница от заданной нормы, тем интенсивнее дозация, и наоборот.

Когда требуется, оператор может вручную задать процент от максимальной производительности (например, 30, 50 или 100 %) и использовать станцию как классическую систему дозирования для любых жидких реагентов в пределах 0,5–5 л/ч.

Степень защиты корпуса IP65 защищает электронику и дозирующие насосы от влаги и пыли, что важно для влажных техпомещений бассейнов.

Управление через SekoLink: комфорт для владельца бассейна

Для частных владельцев и администраторов небольших объектов система дозирования для бассейна Aquaviva pH/Rx + Free Cl максимально проста в управлении:

• Устанавливаете приложение SekoLink на смартфон.
• Сканируете QR-код на корпусе станции дозирования.
• Получаете полный удалённый доступ к настройкам и текущим параметрам.

Через SekoLink вы можете:

• следить за уровнем pH и свободного хлора 24/7;
• контролировать работу насосов дозирования из любой точки;
• видеть статистику параметров воды и расхода реагентов;
• получать уведомления о низком уровне химии и аварийных событиях.

Управление через SekoWeb: профессиональный инструмент для сервисных компаний

Если вы монтажник, инженер, сервисная организация или владелец сети бассейнов, программное обеспечение SekoWeb превращает Aquaviva pH/Rx + Free Cl 5 л/ч в мощную платформу удалённого управления:

• доступ с ПК, планшета или смартфона;
• управление десятками станций дозирования в разных городах и странах;
• полный доступ ко всем параметрам и режимам работы;
• детальная аналитика по расходу химии и эксплуатационным затратам;
• гибкая отчётность в интерфейсе программы или по e-mail;
• настройка прав доступа для разных пользователей (инженер, оператор, администратор).

Для сервисных компаний, обслуживающих бассейны по всей Украине, это возможность сократить количество выездов и решать большинство задач дистанционно.

Свободный хлор и pH: зачем их контролировать

Свободный хлор — это активная форма хлора в воде (хлорноватистая кислота и ионы гипохлорита), которая непосредственно отвечает за обеззараживание. Нормой для плавательных бассейнов считается диапазон примерно 0,3–0,6 мг/л.

Если концентрация ниже — вода дезинфицируется недостаточно, растут риски:

• появления запаха;
• помутнения воды;
• активного роста бактерий, водорослей и микроорганизмов.

Если свободного хлора слишком много, вода становится агрессивной для кожи, глаз и дыхательных путей, усиливается запах хлора и возрастает нагрузка на отделочные материалы.

Система дозирования Aquaviva pH/Rx + Free Cl 5 л/ч с помощью амперометрической ячейки Free Cl измеряет содержание свободного хлора в диапазоне до 5 мг/л и автоматически корректирует подачу дезинфектанта, чтобы удерживать показатель в безопасных пределах.

pH — водородный показатель, от которого зависят:

• комфорт купающихся;
• эффективность хлорсодержащих дезинфектантов;
• коррозионная активность воды по отношению к металлу и отделке.

Оптимальная зона для бассейна — pH 7,2–7,4. В этом диапазоне вода считается нейтральной:

• при pH выше 7,4 вода щёлочная, падает эффективность хлора, появляется налёт и запах;
• при pH ниже 7,2 вода становится агрессивной — страдают металлические элементы, швы и облицовка чаши.

Электрод pH постоянно передаёт текущие значения в контроллер, а станция дозирования Aquaviva автоматически добавляет реагент pH+ или pH− до достижения заданного уровня

Автоматический режим дозирования: стабильная и безопасная вода

В автоматическом режиме система Aquaviva pH/Rx + Free Cl работает по принципу «установил и забыл». Контроллер в реальном времени:

• измеряет pH в полном диапазоне от 0 до 14 (рабочий интерес — около 7,2–7,4);
• отслеживает свободный хлор от 0 до 5 мг/л по ячейке Free Cl;
• при наличии датчика Redox отображает Redox-потенциал от –99 до 1000 мВ (для информативного мониторинга).

На основе данных pH и Free Cl система:

• одним насосом дозирует корректирующий реагент pH;
• вторым — дезинфектант на основе хлора в нужной пропорции.

Таким образом обеспечивается постоянный контроль дезинфекции и кислотно-щелочного баланса без участия человека. Качество воды остаётся стабильным даже при скачках температуры, осадках или резком увеличении количества купающихся.

Ручной режим: фиксированная производительность под конкретные задачи

Иногда требуется отойти от автоматики и задавать дозирование самостоятельно — например, при шоковой обработке, запуске бассейна после консервации или работе с нестандартными реагентами.

В ручном режиме оператор::

• выбирает процент от максимальной производительности (10–100 %);
• задаёт стабильный расход до 5 л/ч для каждого насоса;
• через LCD-дисплей контролирует текущие настройки и при необходимости быстро их корректирует.

Это даёт гибкость: систему можно использовать как для полностью автоматического режима, так и для специфических технологических операций.

Конструктивные особенности дозирующего насоса

Режимы экономии и безопасности

Чтобы станция дозирования для бассейна Aquaviva pH/Rx + Free Cl 5 л/ч работала максимально экономично и безопасно, в неё встроены специальные функции:

Режим Pro Band снижает частоту впрысков по мере приближения параметров к заданному значению (Setpoint). Это обеспечивает плавный выход на норму, уменьшая расход реагента и исключая передозировку.

Режим Alarm Band задаёт допустимые пределы показаний датчиков. Если параметр выходит за границы (например, из-за некорректной калибровки или неисправности датчика), дозирование приостанавливается до устранения причины.

Функция OFA (Over Feed Alarm) отключает дозацию и включает тревогу, если за заданный период система не смогла довести параметры воды до нужного уровня. Это защищает от холостого расхода химии при разрыве трубки, отсутствии реагента или проблемах с циркуляцией.

Такие режимы позволяют снизить расход реагентов, защитить оборудование и вовремя выявлять неисправности.

Подключения и интеграция в автоматику бассейна

Система мембранных дозирующих насосов Aquaviva легко встраивается в существующую инфраструктуру бассейна. На панели предусмотрен набор входов и реле, который позволяет:

Предусмотрены:

1,2: входы для датчиков pH и Redox с разъёмами BNC — базовый элемент автоматического контроля, датчики и калибровочные растворы входят в комплект;

3: вход для температурного датчика PT100 — даёт возможность учитывать влияние температуры на измерение pH и отображать текущую температуру воды (датчик входит в комплект);

4: подключение ячейки Free Cl позволяет системе сама контролировать уровень свободного хлора (ячейка включена в комплект);

5: вход для частотного датчика протока — защищают от дозирования при остановке фильтрационного насоса (датчик приобретается отдельно);

6,7: входы для датчиков уровня реагентов — при снижении уровня химии подаётся световой сигнал и соответствующий насос блокируется до пополнения ёмкости (датчики приобретается отдельно);

8: подключение герконового датчика протока REED — предотвращает риск дозирования реагентов при выключении фильтрационного насоса. Датчик приобретается отдельно.

9: не используется;

10: клеммы питания системы дозирующих насосов;

11,12: реле pH и Redox для подключения дополнительных насосов, если объект требует повышенной производительности или дозирования нескольких реагентов;

13: реле аварийной сигнализации для передачи данных на внешний контроллер или систему диспетчеризации.

Благодаря такой конфигурации станция дозирования легко интегрируется в инженерную инфраструктуру частных и коммерческих бассейнов.

LCD-дисплей

Заземление дозирующей системы: точность измерений и защита оборудования

Для корректной работы датчиков pH, FreeCl и ORP/Redox и защиты металлоконструкций бассейна рекомендуется устанавливать заземляющий электрод в непосредственной близости от измерительных зондов.

Заземление:

• отводит блуждающие токи из воды;
• снижает помехи при измерении параметров;
• уменьшает риск электрохимической коррозии лестниц, закладных элементов, форсунок, осей насосов и других металлических деталей.

В результате станция дозирования Aquaviva pH/Rx + Free Cl 5 л/ч работает точнее, датчики дольше сохраняют стабильные показания, а оборудование бассейна лучше защищено от преждевременного износа.

Мембранные дозирующие насосы Aquaviva: принцип работы

В центре станции дозирования Aquaviva — высокоточные мембранные соленоидные насосы, которые обеспечивают стабильное и контролируемое перемещение реагента вне зависимости от условий эксплуатации. Электромагнитная катушка создаёт импульсное движение штока, а тот, в свою очередь, деформирует мембрану. За один рабочий цикл мембрана сначала втягивает раствор в головку насоса, затем выталкивает его в дозирующую линию. Поток движется строго в нужном направлении благодаря керамическим шариковым клапанам, исключающим обратное возвращение жидкости.

Такая схема делает мембранные насосы особенно эффективными на объектах, где присутствует повышенное давление или длинные дозирующие трассы. В отличие от перистальтических систем, соленоидные насосы Aquaviva демонстрируют более устойчивую производительность и подходят как для частных бассейнов, так и для аквапарков, СПА и коммерческих объектов по всей Украине.

PTFE-мембрана: стойкость к химии и ресурс до 5 лет

Важнейший элемент рабочей головы — мембрана из PTFE. Этот материал известен исключительной химической стойкостью и не вступает в реакцию с кислотами, щелочами и хлорсодержащими дезинфектантами. Он сохраняет эластичность и форму даже при длительных нагрузках, благодаря чему мембрана способна работать до пяти лет без замены. Для сервисного инженера или владельца бассейна это означает надёжность, минимальное обслуживание и стабильную дозацию на протяжении всего срока эксплуатации оборудования.

Комплектация

Габаритные размеры

Схема подключения

и установки в бассейне

Схема подключения амперометрической ячейки
