Aquaviva pH+H₂O₂ (1,5 л/год) система перистальтичних дозуючих насосів з набором pH

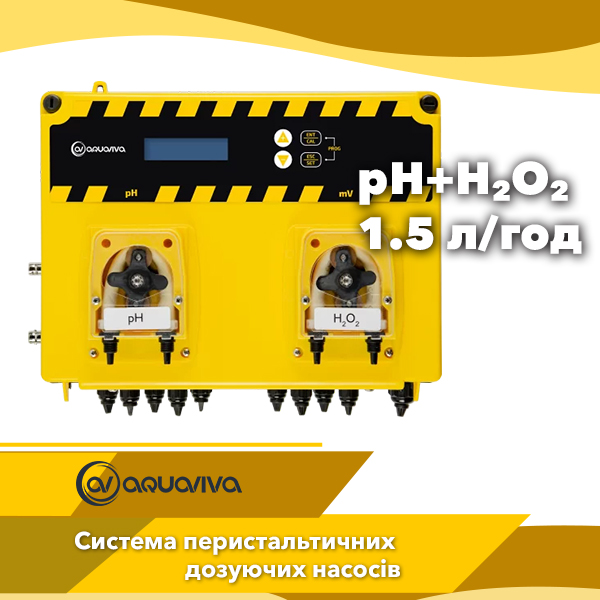

Автоматична станція обробки води Aquaviva pH+H₂O₂ 1,5 л/год

Система Aquaviva pH+H₂O₂ — це багатофункціональна станція для автоматичної підготовки води у басейнах об’ємом до 250 000 літрів. Вона працює на базі двох перистальтичних дозуючих насосів, здатних подавати реагенти з продуктивністю до 1,5 л/год. Станція контролює показники pH та концентрацію активного кисню і коригує параметри води в режимі реального часу, забезпечуючи стабільну та безпечну дезінфекцію без участі оператора. Датчик pH та сенсор температури передають системі точні значення, на основі яких виконується пропорційна дозація.

Роботою станції керують через LCD-дисплей, де відображаються ключові параметри та налаштовується продуктивність у автоматичному або ручному режимі. Автоматичний алгоритм виключає передозування та усуває ймовірність помилки під час подачі реагентів. Система підходить як для приватних басейнів, так і для комерційних об’єктів — зокрема готелів, спортивних центрів і СПА-комплексів.

Корпус станції виготовлений із міцного пластику з рівнем захисту IP65. Перистальтичний механізм відзначається стійкістю до навантажень і не пошкоджує сантопренову трубку, яка є робочим елементом подачі реагенту і легко замінюється після вироблення ресурсу. У комплект входять датчик pH, датчик температури та набір калібрувальних розчинів.

Контроль кислотно-лужного балансу

pH визначає реакцію води та впливає на стан матеріалів басейну, комфорт купальників і ефективність дезінфекції. Нормою вважається діапазон 7,2–7,4. При зниженому pH вода набуває агресивних властивостей і руйнує метал, плитку та лайнер. При завищеному — утворює осад і знижує активність реагентів.

Електрод pH постійно контролює показник, а дозуючий насос автоматично коригує баланс, подаючи реагент, що підвищує або знижує значення до встановленої норми. Налаштування виконуються через меню станції, де оператор задає потрібний діапазон та напрям корекції.

Активний кисень (H₂O₂): м’яка та ефективна дезінфекція

Як дезінфікувальний засіб застосовується пероксид водню — безпечний препарат, який усуває бактерії, грибки, віруси та органічні забруднення, не змінюючи запах і колір води. М’яка дія дозволяє використовувати його в будь-яких типах басейнів, включно з дитячими та приватними SPA-зонами. Реагент підходить для води будь-якої жорсткості та не пошкоджує матеріали чаші.

Амперометрична ячейка Free Cl у цій модифікації замінена аналізом концентрації активного кисню за алгоритмом, заснованим на температурних значеннях. Чим вища температура, тим більше реагенту потрібно для підтримання необхідного рівня дезінфекції. Станція автоматично розраховує час подачі, аналізуючи сигнали датчика температури.

Програмування контуру pH

Для налаштування дозуючого насоса pH оператор утримує кнопки CAL і SET протягом трьох секунд. У меню відображаються параметри, доступні для коригування:

• бажаний рівень pH у діапазоні 0–14;
• напрям зміни — підвищення або зниження;
• максимальна тривалість дозації від 1 до 240 хвилин;
• тип подачі — пропорційна схема або ручна прокачка.

Таким чином система забезпечує точну роботу як у автоматичному, так і в сервісному режимі.

Автоматична стабілізація pH

Станція безперервно аналізує показання pH-електрода та коригує дозацію реагенту двома методами:

• Pro Band забезпечує максимально м’яке наближення до встановленого значення, знижуючи частоту впорскувань у міру стабілізації параметра.
• ON/OFF — класичний режим увімкнення та вимкнення подачі після досягнення порогового значення.

Навіть за різких змін зовнішніх умов — перегрів води, опади, збільшення навантаження на басейн — система утримує pH у нормальному діапазоні.

Програмування контуру активного кисню (H₂O₂)

Для входу в меню дозуючого насоса H₂O₂ також використовуються кнопки CAL і SET. Платформа пропонує зрозумілу структуру параметрів:

• вибір діаметра трубки 3×7 мм або 6×10 мм — станція автоматично перераховує об’єм подачі;
• рівень концентрації реагенту від 1 до 4 см³/м³ або від 1 до 15 см³/м³ — залежно від обраної трубки;
• продуктивність циркуляційного насоса 2–100 м³/год;
• інтервальна подача, що дозволяє задавати цикли роботи та паузи.

Ці можливості дозволяють гнучко адаптувати станцію під насосно-фільтраційну систему будь-якого басейну.

Дозація H₂O₂ з урахуванням температури

Оскільки ефективність активного кисню залежить від температури води, станція автоматично збільшує або зменшує тривалість дозації при відхиленнях від норми. У комплект входить датчик температури, який передає актуальні значення, а система коригує подачу реагенту в режимі реального часу. Це усуває потребу у ручних перерахунках і забезпечує стабільну концентрацію H₂O₂.

Розрахунок концентрації H₂O₂

Перед запуском автоматичної дозації необхідно:

• Переконатися, що pH знаходиться в діапазоні 7,2–7,4.
• Провести первинну обробку води активним киснем.
• Для шокової обробки застосовується пропорція 100 мл AquaDoctor WaterShock O₂ на 1 м³ води. Після внесення реагенту фільтрацію вмикають на 6–8 годин. Коли рівень активного кисню знижується до 4,5–8 мг/л, станцію можна переводити в робочий режим.

Для постійної дезінфекції використовують 10–15 мл WaterShock O₂ на 1 м³. Рекомендовано перевіряти концентрацію щотижня та коригувати подачу при відхиленнях.

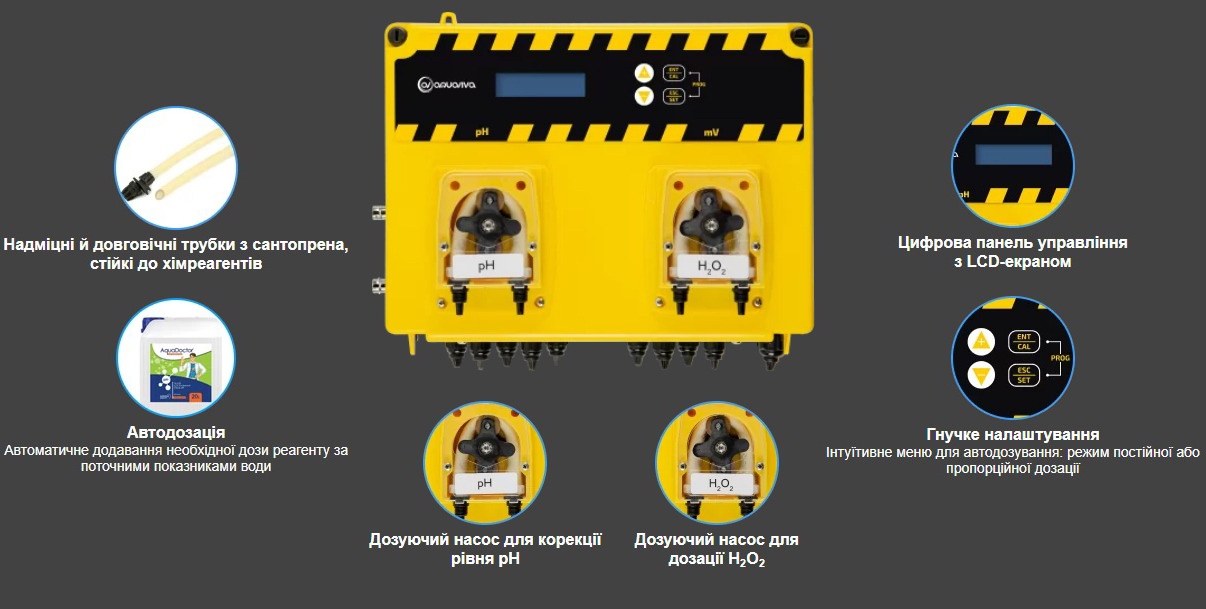

Конструктивні особливості станції дозації

Захисні алгоритми станції

Система оснащена кількома функціями для захисту обладнання та економної витрати реагентів:

Режим Pro Band знижує частоту впорскувань у міру наближення параметра до встановленої точки, запобігаючи перевитраті.

Режим Alarm Band вимикає дозацію при перевищенні порогового значення датчиками pH або температури.

Функція OFA (Over Feed Alarm) зупиняє роботу, якщо корекція параметрів триває довше заданого часу — це захист від холостого ходу при витоку реагента або розриві трубки.

Регулярна калібровка датчиків підвищує точність показань і стабільність роботи системи.

Функціональні можливості та підключення

Станція включає набір роз’ємів:

1,2: роз’єми BNC для підключення електрода pH — забезпечують автоматичний контроль якості води (датчик у комплекті);

3: вхід температурного датчика PT100 — дозволяє коригувати значення pH залежно від температури води (датчик у комплекті);

4: роз’єми для датчиків рівня pH та H₂O₂ — насоси подають світловий сигнал при закінченні реагентів; після сигналу робота блокується для продовження ресурсу. Датчики входять до комплекту;

5: підключення панелі керування — дисплей та клавіатура;

6: підключення циркуляційного насоса — запобігає ризику дозації без роботи фільтраційного насоса; насос набувається окремо;

7, 9: підключення реле pH і H₂O₂ або зовнішнього насоса — дає змогу підключити додатковий насос для збільшення дозації реагенту; насоси набуваються окремо;

8: реле аварійного сигналу — дозволяє віддалено контролювати стан станції та рівень реагентів;

10: клеми живлення станції.

12: запобіжник — захищає насос від стрибків напруги;

13, 14: підключення живлення насосів pH та H₂O₂

LCD-панель та керування станцією

Через цифровий дисплей задаються:

• мова інтерфейсу;
• параметри калібровки датчиків;
• інтервали в режимі OFA (0–240 хв);
• активація Pro Band та Alarm Band;
• вибір режиму подачі — постійний або пропорційний;
• встановлення розміру дозуючої трубки;
• налаштування концентрації та витрати реагентів;
• продуктивність циркуляційного насоса 2–100 м³/год;
• температурна корекція в діапазоні 1–100°C;
• активація датчика протоку.

Панель забезпечує зручне керування всіма функціями станції.

Заземлення дозувальних насосів

Для коректної роботи станції дозування рекомендується встановлювати заземлювальний електрод поруч із датчиками pH, FreeCl або ORP. Таке рішення усуває вплив блукаючих струмів, які можуть спотворювати вимірювання та викликати помилки в роботі електроніки.

Додатковою перевагою є захист металевих елементів, що контактують із водою — валів, панелей, кріплень. Блукаючі струми прискорюють корозію, а заземлення запобігає руйнуванню обладнання, подовжуючи строк служби всіх компонентів системи.

Принцип роботи перистальтичних насосів

Робота перистальтичного насоса ґрунтується на почерговому стисканні гнучкої трубки роликами, що рухаються по колу. Коли ролик проходить по ділянці трубки, створюється локальний тиск, який проштовхує реагент далі по лінії. Звільнена зона формує розрідження, завдяки якому нова порція рідини всмоктується у вхідний канал. Такий цикл забезпечує плавний і рівномірний потік реагенту без пульсацій та ривків.

Реагент не контактує ні з корпусом, ні з механічними елементами насоса — він проходить лише всередині еластичної трубки. Тому перекачуються навіть агресивні хімічні склади без ризику пошкодження обладнання. Трубка є єдиним витратним елементом, її заміна займає мінімум часу та не потребує розбирання механізму.

Сантопренові трубки Aquaviva

Santoprene — еластомер, створений для роботи в умовах постійних навантажень та контакту з хімічними препаратами. Матеріал поєднує міцність вулканізованого каучуку та стійкість термопластів, наближаючись за властивостями до гум EPDM, але значно перевершуючи їх за стійкістю до деформацій.

Трубки із сантопрену витримують багаторазове стискання роликами, зберігають еластичність протягом тривалої експлуатації, не тріскаються і не руйнуються під дією хлору, кислот або лугів. Завдяки цьому насос працює стабільно, а дозація залишається точною впродовж усього ресурсу трубки.

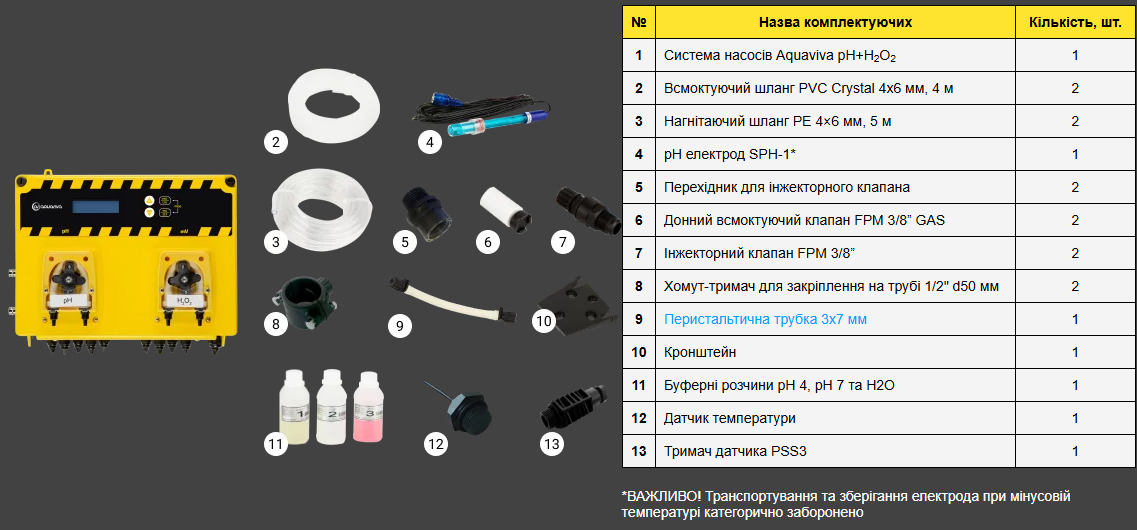

Комплектація

Габаритні розміри

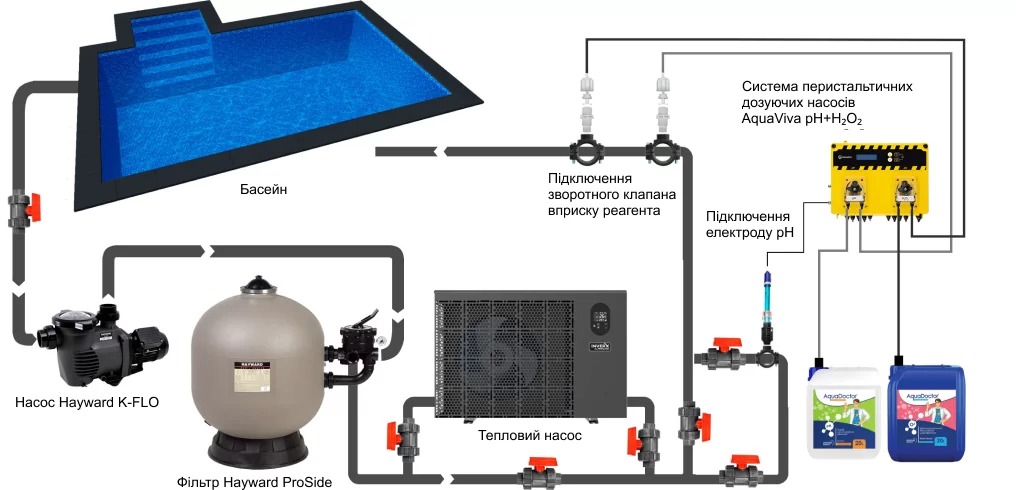

Схема підключення

та встановлення в басейні
