Aquaviva pH+H₂O₂ (1,5 л/ч) система перистальтических дозирующих насосов с набором pH

Автоматическая станция обработки воды Aquaviva pH+H₂O₂ 1,5 л/ч

Система Aquaviva pH+H₂O₂ — это многофункциональная станция для автоматической водоподготовки бассейнов объёмом до 250 000 литров. Она построена на базе двух перистальтических насосов, способных подавать реагенты с производительностью до 1,5 л/ч. Станция отслеживает показатели pH и концентрацию активного кислорода и корректирует параметры воды в реальном времени, обеспечивая стабильную и безопасную дезинфекцию без участия оператора. Датчик pH и сенсор температуры передают систему точные значения, по которым строится пропорциональная дозация.

Работа станции управляется через LCD-дисплей, где отображаются ключевые параметры и настраивается производительность в автоматическом или ручном режиме. Автоматическая схема не допускает передозировки и устраняет возможность ошибки при подаче реагентов. Система подходит как для частных бассейнов, так и для коммерческих объектов — в том числе гостиниц, спортивных центров и СПА-комплексов.

Корпус станции выполнен из прочного пластика с защитой IP65. Перистальтический механизм отличается устойчивостью к нагрузкам и не повреждает трубку из сантопрена, которая служит рабочим элементом подачи реагента и легко заменяется после выработки ресурса. В комплект входят датчик pH, датчик температуры и набор калибровочных растворов.

Контроль кислотно-щелочного баланса

pH определяет реакцию воды и влияет на состояние материалов бассейна, комфорт купающихся и эффективность дезинфекции. Нормой считается диапазон 7,2–7,4. При заниженном pH вода приобретает агрессивные свойства и разрушает металл, плитку и лайнер. При завышенном — образует осадок и снижает активность реагентов.

Электрод pH постоянно отслеживает показатель, а насос автоматически корректирует баланс, подавая реагент, повышающий или понижающий значение до установленной нормы. Настройки выполняются через меню станции, где оператор задаёт желаемый диапазон и направление коррекции.

Активный кислород (H₂O₂): мягкая и эффективная дезинфекция

В качестве дезинфицирующего средства применяется пероксид водорода — безопасный препарат, который устраняет бактерии, грибы, вирусы и органические загрязнения, не изменяя запах и цвет воды. Мягкое действие позволяет использовать его в любых типах бассейнов, включая детские и частные СПА-зоны. Реагент подходит для воды любой жёсткости и не повреждает материалы чаши.

Амперометрическая ячейка Free Cl в этой модификации заменена анализом концентрации активного кислорода по алгоритму, основанному на температурных значениях. Чем выше температура, тем больше требуется реагента для сохранения нужного уровня дезинфекции. Станция автоматически рассчитывает время подачи, анализируя сигналы датчика температуры.

Программирование контура pH

Для настройки насоса pH оператор удерживает кнопки CAL и SET в течение трёх секунд. В меню отображаются параметры, доступные к корректировке:

• желаемый уровень pH в диапазоне 0–14;
• направление изменения — повышение или понижение;
• максимальная длительность дозирования от 1 до 240 минут;
• тип подачи — пропорциональная схема или ручная прокачка.

Таким образом, система обеспечивает точную работу как в автоматическом, так и в сервисном режиме.

Автоматическая стабилизация pH

Станция непрерывно анализирует показания pH-электрода и корректирует дозировку реагента двумя методами:

• Pro Band обеспечивает максимально мягкое приближение к установленному значению, снижая частоту впрысков по мере стабилизации показателя.
• ON/OFF — классический режим включения и отключения подачи по достижении порога.

Даже при резких изменениях внешних условий — перегрев воды, осадки, рост нагрузки на бассейн — система удерживает pH в нормальном диапазоне.

Программирование контура активного кислорода (H₂O₂)

Для входа в меню насоса H₂O₂ также используются кнопки CAL и SET. Платформа предлагает светлую структуру параметров:

• выбор диаметра трубки 3×7 мм или 6×10 мм — станция автоматически пересчитывает объём подачи;
• уровень концентрации реагента от 1 до 4 см³/м³ или от 1 до 15 см³/м³ — в зависимости от выбранной трубки;
• производительность циркуляционного насоса 2–100 м³/ч;
• интервальная подача, позволяющая задавать циклы работы и паузы.

Эти возможности позволяют гибко адаптировать станцию под насосно-фильтрационную систему любого бассейна.

Дозация H₂O₂ с учётом температуры

Поскольку эффективность активного кислорода зависит от температуры воды, станция автоматически увеличивает или уменьшает длительность дозирования при отклонениях от нормы. В комплект входит температурный датчик, который передаёт текущие значения, а система корректирует подачу реагента в реальном времени. Это исключает ручные пересчёты и обеспечивает стабильную концентрацию H₂O₂.

Расчёт концентрации H₂O₂

Перед запуском автоматической дозации необходимо:

• Убедиться, что pH находится в диапазоне 7,2–7,4.
• Провести первичную обработку воды активным кислородом.
• Для шоковой обработки используется пропорция 100 мл AquaDoctor WaterShock O₂ на 1 м³ воды. После внесения реагента фильтрацию активируют на 6–8 часов. Когда уровень активного кислорода снижается до зоны 4,5–8 мг/л, станцию можно переводить в рабочий режим.

Для постоянной дезинфекции применяют 10–15 мл WaterShock O₂ на 1 м³. Рекомендуется проверять концентрацию раз в неделю и корректировать подачу при отклонениях.

Конструктивные особенности станции дозации

Защитные алгоритмы станции

Система оснащена несколькими функциями для защиты оборудования и экономного расхода реагентов:

Режим Pro Band снижает частоту впрысков по мере приближения параметра к установленной точке, исключая перерасход.

Режим Alarm Band отвечает за отключение дозирования при превышении заданного порога датчиками pH или температуры.

Функция OFA (Over Feed Alarm)прекращает работу, если корректировка параметров растягивается дольше заданного времени — защита от холостого хода при утечках или разрыве трубки.

Регулярная калибровка датчиков повышает точность показаний и стабильность работы системы.

Функциональные возможности и подключения

Станция включает набор разъёмов:

1,2: разъёмы BNC для подключения электрода pH — обеспечивают автоматический контроль качества воды (датчик идёт в комплекте);

3: вход температурного датчика PT100 — позволяет корректировать значение pH в зависимости от температуры воды (датчик идёт в комплекте);

4: разъемы для датчиков уровня pH и H2O2 —
насосы издают световой сигнал, когда заканчиваются жидкие реагенты. После сигнала работа насосов блокируется, продлевая срок их эксплуатации. Датчики поставляются в комплекте с системой насосов;

5: подключение панели управления — дисплей и клавиатура;

6: подключение циркуляционного насоса—
предотвращает риск дозирования реагентов при отключении фильтрационного насоса. Циркулярный насос приобретается отдельно;

7, 9: подключение реле pH и H₂O₂ или внешнего насоса —
позволяет подключить дополнительный насос для увеличения дозацииреагента. Дополнительные насосы приобретаются отдельно;

8: реле тревожного сигнала — позволяет удалённо контролировать состояние станции и уровень реагентов;

10: клеммы питания станции.

12: предохранитель— защищает насос от перепадов электроэнергии, препятствуя поломке;

13, 14:подключение питания насосов pH и H₂O₂

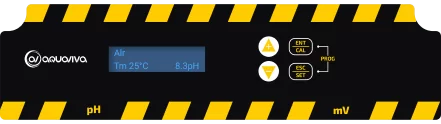

LCD-панель и управление станцией

Через цифровой дисплей задаются:

• язык интерфейса;
• параметры калибровки датчиков;
• интервалы в режиме OFA (0–240 минут);
• активация Pro Band и Alarm Band;
• выбор режима подачи — постоянный или пропорциональный;
• установка размера дозирующей трубки;
• настройка концентрации и расхода реагентов;
• производительность циркуляционного насоса 2–100 м³/ч;
• температурная коррекция с диапазоном 1–100°C;
• активация датчика протока.

Панель обеспечивает удобное управление всеми функциями станции.

Заземление дозирующих насосов

Для корректной работы станции дозирования рекомендуется устанавливать заземляющий электрод рядом с датчиками pH, FreeCl или ORP. Такое решение устраняет влияние блуждающих токов, которые способны искажать измерения и провоцировать ошибки в работе электроники.

Дополнительным преимуществом является защита металлических элементов, находящихся в контакте с водой, — валов, панелей, креплений. Блуждающие токи ускоряют коррозию, а заземление препятствует разрушению оборудования, продлевая срок службы всех компонентов системы.

Принцип работы перистальтических насосов

Работа перистальтического насоса строится на поочерёдном сжатии гибкой трубки роликами, которые движутся по круговой траектории. Когда ролик проходит по участку трубки, создаётся локальное давление, выталкивающее реагент дальше по линии. Освобождённая зона формирует разрежение, благодаря которому новая порция жидкости втягивается во входной канал. Такой цикл обеспечивает плавный и равномерный поток реагента без пульсаций и рывков.

Реагент не взаимодействует ни с корпусом, ни с механическими элементами насоса — он проходит только через внутреннюю поверхность эластичной трубки. Поэтому перекачиваются даже агрессивные химические составы без риска повреждения оборудования. Трубка служит единственным расходным элементом, её замена занимает минимум времени и не требует разборки механизма.

Сантопреновые трубки Aquaviva

Santoprene — эластомер, созданный для работы в условиях постоянных нагрузок и контакта с химическими препаратами. Материал сочетает прочность вулканизированного каучука и устойчивость термопластов, приближаясь по характеристикам к резине EPDM, но значительно превосходя её в стойкости к деформации.

Трубки из сантопрена выдерживают многократное передавливание роликами, сохраняют эластичность при длительной эксплуатации, не трескаются и не разрушаются под воздействием хлора, кислот или щелочей. Благодаря этому насос работает стабильно, а дозация остаётся точной на протяжении всего срока службы трубки.

Комплектация

Габаритные размеры

Схема подключения

и установки в бассейне
