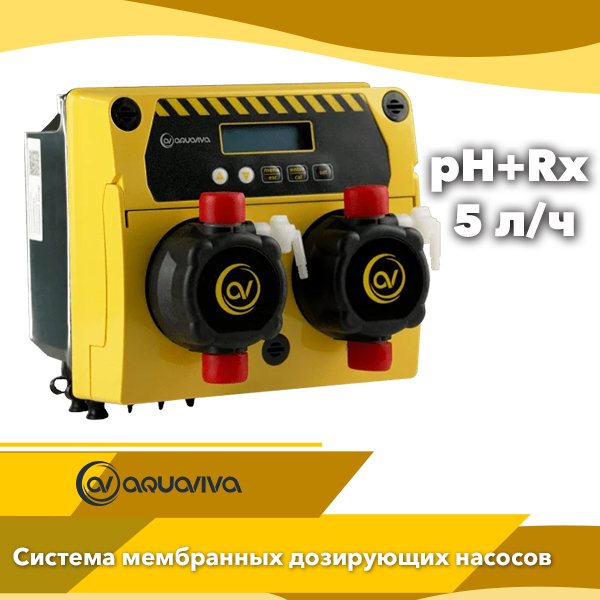

Aquaviva pH/Rx (5 л/ч) система мембранных дозирующих насосов

Станция дозирования Aquaviva — автоматический контроль pH и Redox для бассейнов до 500 000 л

Станция дозирования на мембранных насосах Aquaviva pH+Rx 5 л/ч – это готовый комплекс для автоматического ухода за водой в частных и общественных бассейнах объёмом до 500 м³. Система сама контролирует кислотно-щелочной баланс и уровень дезинфектанта, снимая с владельца рутинные измерения и ручной ввод химии.

В состав станции входят два мембранных дозирующих насоса Aquaviva с цифровым управлением и комплект измерительных датчиков pH и Redox (Rx) с калибровочными растворами. Оборудование непрерывно получает данные с электродов, анализирует состояние воды и автоматически корректирует подачу реагентов. В результате вода остаётся прозрачной, безопасной и соответствует санитарным требованиям без постоянного вмешательства оператора.

Каждый насос рассчитан на производительность до 5 л/ч, при этом реальная доза подбирается под гидравлику конкретной системы: диапазон регулировки — от 0,5 до 5 л/ч в зависимости от давления в трубопроводе. Настройка для контура pH и контура дезинфектанта выполняется отдельно в пределах 10–100 % от максимальной производительности. Все параметры вводятся с помощью механических клавиш и отображаются на крупном LCD-дисплее. Корпус станции имеет защиту IP65, что обеспечивает надёжную работу в условиях повышенной влажности техпомещений.

Такая же станция с Wi-Fi управлением:

Что такое Redox и pH и почему их контролируют в бассейне

Redox (окислительно-восстановительный потенциал) — это суммарный показатель «дезинфицирующей силы» воды. Он отражает:

• текущую концентрацию дезинфицирующего средства (обычно хлора или его производных);
• влияние уровня pH на активность реагента;
• наличие органических загрязнений.

По значению Redox контролируют эффективность обеззараживания: если параметр слишком низкий — дезинфекция недостаточна, если слишком высокий — есть риск передозировки реагента и дискомфорта для купающихся. Дозирующий насос Aquaviva TPR800 Smart Plus, ориентируясь на сигнал от электрода Redox, автоматически корректирует подачу дезинфектанта и помогает поддерживать безопасный и устойчивый режим обработки воды.

pH — водородный показатель, характеризующий концентрацию свободных ионов водорода в воде. От него зависят:

• комфорт для кожи и глаз;
• коррозионная активность воды;
• эффективность хлорсодержащих дезинфектантов.

Оптимальный диапазон pH для воды в бассейне — 7,2–7,4. В этом диапазоне вода считается нейтральной:

• при pH выше 7,4 вода приобретает щелочную реакцию, снижается эффективность хлора, появляется известковый налёт и запах;
• при pH ниже 7,2 вода становится агрессивной к металлам, швам и отделочным материалам.

Электрод pH передаёт на дозатор текущие значения кислотно-щелочного баланса. На основании этих данных Aquaviva TPR800 Smart Plus автоматически подаёт реагент pH+ или pH–, доводя показатель до заданного уровня и удерживая его в нужном диапазоне.

Влияние pH и концентрации дезинфектанта на Redox

Показатель Redox напрямую связан и с уровнем pH, и с дозой дезинфицирующего средства:

• При пониженном pH Redox растёт, но вода становится более коррозионно-активной: увеличивается риск повреждения металлических деталей, теплообменников, закладных элементов и отделки чаши.
• При повышенном pH Redox снижается, хлор работает менее эффективно, образуется известковый осадок, возможны раздражение кожи и слизистых.

Концентрация дезинфектанта также влияет на Redox:

• при недостаточном содержании дезинфектанта Redox падает, ухудшается обеззараживание;
• при избытке — Redox растёт, но возрастает риск передозировки и неприятного запаха.

Автоматический дозирующий насос Aquaviva TPR800 Smart Plus работает именно с этими параметрами: считывает сигнал с датчиков и корректирует дозирование так, чтобы вода в бассейне оставалась безопасной, прозрачной и хорошо дезинфицированной.

Автоматический режим дозирования: «поставил и забыл»

В автоматическом режиме система работает полностью самостоятельно. Контроллер анализирует показания pH и Redox, рассчитывает необходимый объём реагента и распределяет его по времени, чтобы корректировка была максимально мягкой и точной.

Такой режим:

• поддерживает прозрачную и безопасную воду;
• уменьшает расход химии за счёт пропорциональной дозации;
• снижает влияние человеческого фактора при обслуживании бассейна.

Даже при изменении внешних условий качество воды остаётся прогнозируемым, что особенно важно для общественных бассейнов, аквапарков и СПА-комплексов.

Ручной режим: фиксированная производительность под ваши задачи

Помимо автоматической работы, станция дозирования Aquaviva pH+Rx 5 л/ч поддерживает ручной режим. Оператор может задать постоянную производительность дозирующих насосов в процентах от максимума — от 10 до 100 %.

Ручной режим удобен, если требуется:

• провести разовую шоковую обработку;
• подготовить бассейн к сезону;
• поработать с нестандартными реагентами;
• временно отключить контроль по датчикам и перейти на заданную подачу.

Все изменения вносятся через простое меню на LCD-дисплее и при необходимости легко корректируются.

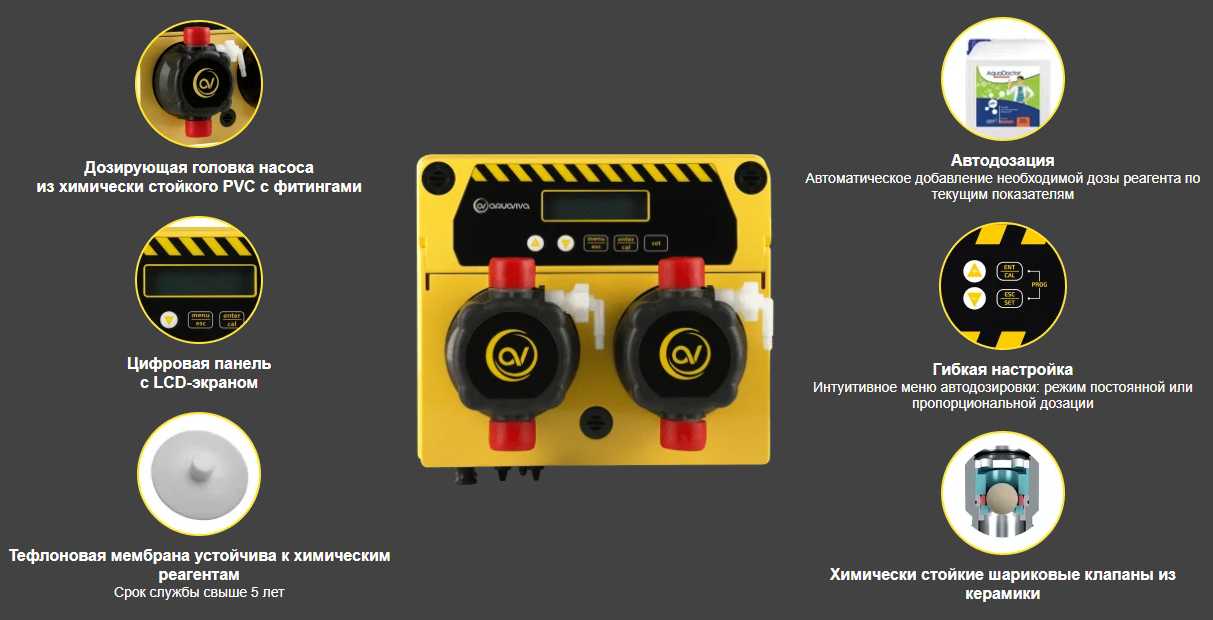

Конструктивные особенности дозирующего насоса

Режимы экономии и безопасности

Чтобы станция работала экономно и безопасно, в её логике предусмотрены дополнительные защитные функции.

Режим Pro Band снижает частоту впрысков по мере приближения к целевому значению pH или Redox. Это обеспечивает плавный выход на заданные параметры, уменьшает расход реагентов и предотвращает передозировку.

Режим Alarm Band позволяет задать допустимый диапазон значений для датчиков. Если показатели выходят за границы (например, из-за некорректной калибровки или повреждения электрода), дозация приостанавливается до устранения проблемы.

Функция OFA (Over Feed Alarm) отключает дозирование и включает аварийный сигнал, если за заданный интервал времени система не смогла довести pH или Redox до нужного уровня. Это помогает вовремя выявить разрыв трубки, отсутствие реагента или проблемы с циркуляцией воды.

Подключения и интеграция в систему бассейна

Станция Aquaviva pH+Rx 5 л/ч имеет развитый набор подключений, что позволяет встроить её в существующую систему автоматики бассейна.

Предусмотрены:

1,2: входы для датчиков pH и Redox с разъёмами BNC — базовый элемент автоматического контроля, датчики и калибровочные растворы входят в комплект;

3: вход для температурного датчика PT100 — даёт возможность учитывать влияние температуры на измерение pH и отображать текущую температуру воды (датчик приобретается отдельно);

4: не используется;

5: вход для частотного датчика протока — защищают от дозирования при остановке фильтрационного насоса (датчик приобретается отдельно);

6,7: входы для датчиков уровня реагентов — при снижении уровня химии подаётся световой сигнал и соответствующий насос блокируется до пополнения ёмкости (датчики приобретается отдельно);

8: Подключение герконового датчика протока REED — предотвращает риск дозирования реагентов при выключении фильтрационного насоса. Датчик приобретается отдельно.

9: не используется;

10: клеммы питания системы дозирующих насосов;

11,12: реле pH и Redox для подключения дополнительных насосов, если объект требует повышенной производительности или дозирования нескольких реагентов;

13: реле аварийной сигнализации для передачи данных на внешний контроллер или систему диспетчеризации.

Благодаря такой конфигурации станция дозирования легко интегрируется в инженерную инфраструктуру частных и коммерческих бассейнов.

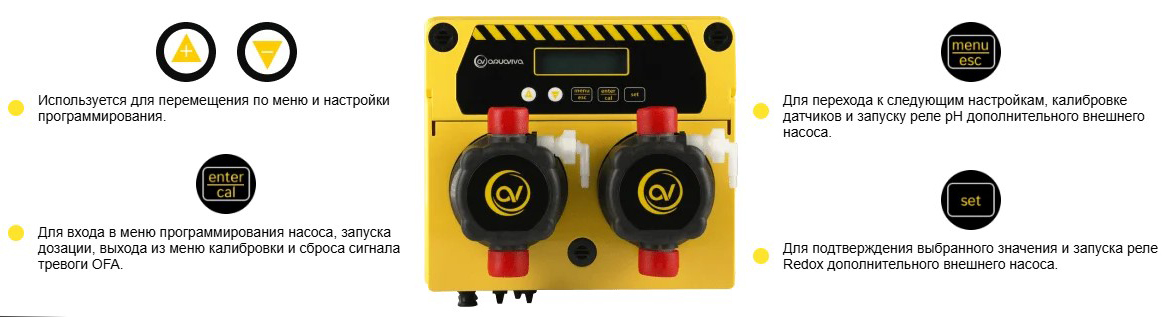

LCD-дисплей

Заземление дозирующей станции: защита датчиков и металлоконструкций

Для стабильной работы станции дозирования и продления срока службы оборудования рекомендуется устанавливать заземляющий электрод рядом с измерительными датчиками pH, FreeCl и ORP/Redox.

Такой электрод отводит блуждающие токи из воды, уменьшает помехи при измерении параметров и снижает риск электрохимической коррозии металлических элементов бассейна — лестниц, форсунок, закладных, осей насосов. В результате станция работает точнее, датчики дольше сохраняют корректные показания, а металлические части конструкции лучше защищены.

Мембранные дозирующие насосы Aquaviva: принцип работы

В основу станции положены мембранные соленоидные насосы Aquaviva. Электромагнитная катушка приводит в движение шток, который деформирует PTFE-мембрану. При ходе назад в головку насоса засасывается реагент, при ходе вперёд — раствор вытесняется в дозирующую линию.

Обратный ток жидкости блокируется шариковыми керамическими клапанами, поэтому движение реагента всегда направлено в сторону бассейна. Такая схема обеспечивает устойчивую производительность при изменении давления в системе и делает мембранный насос подходящим практически для любых проектов водоподготовки.

PTFE-мембрана: ресурс до 5 лет и химическая стойкость

Мембрана — основной элемент, контактирующий с реагентом. В станции Aquaviva pH+Rx 5 л/ч используются мембраны из PTFE (фторопласта), специально рассчитанные на работу с агрессивной бассейновой химией.

PTFE:

• устойчив к кислотам, щелочам и хлорсодержащим дезинфектантам;
• не вступает в реакцию с рабочими растворами;
• сохраняет форму и эластичность при длительных нагрузках.

Расчётный ресурс мембраны — до 5 лет непрерывной эксплуатации при соблюдении регламентов обслуживания. Съёмная рабочая головка позволяет заменить мембрану быстро, без разборки всего насоса и демонтажа обвязки

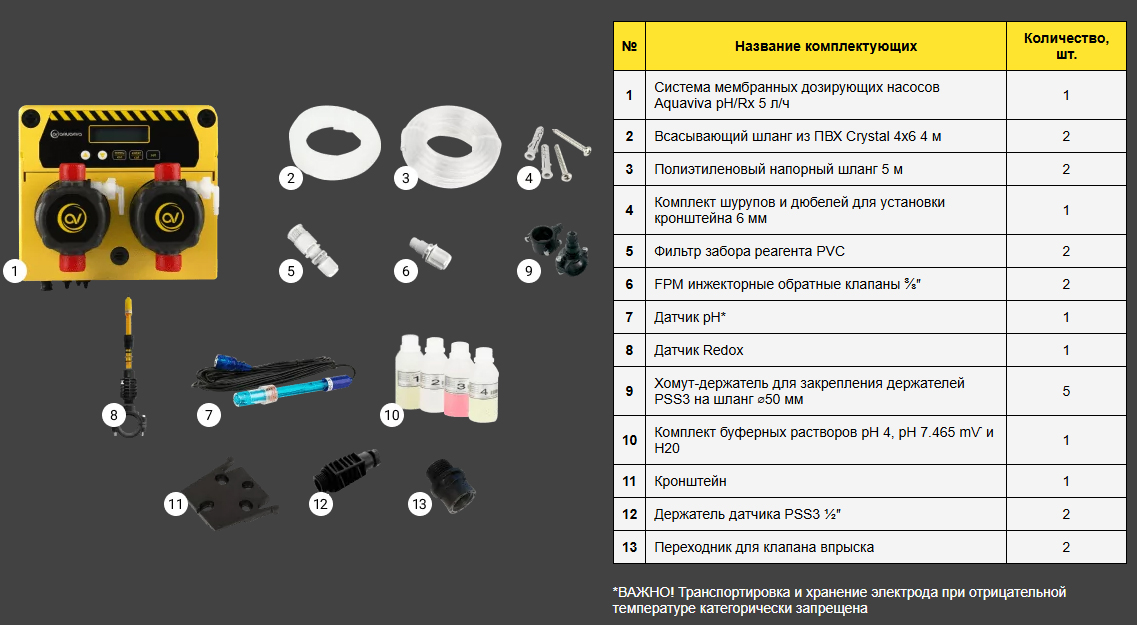

Комплектация

Габаритные размеры

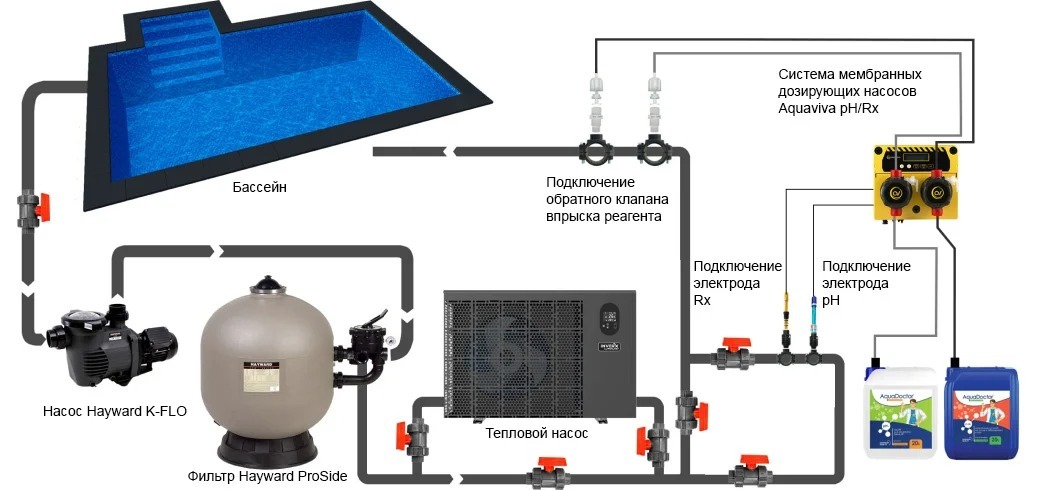

Схема подключения

и установки в бассейне
