Aquaviva pH/Rx (5 л/год) система мембранних дозуючих насосів

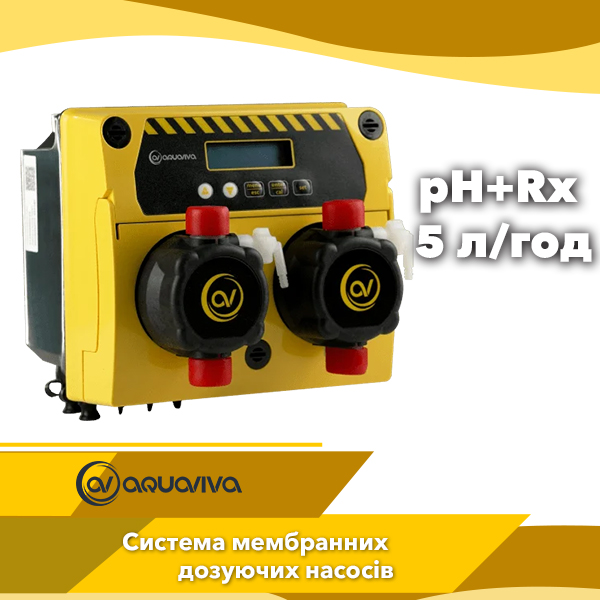

Станція дозування Aquaviva — автоматичний контроль pH та Redox для басейнів до 500 000 л

Станція дозування на мембранних насосах Aquaviva pH+Rx 5 л/год — це готовий комплекс для автоматичного догляду за водою у приватних та громадських басейнах об’ємом до 500 м³. Система самостійно контролює кислотно-лужний баланс і рівень дезінфектанта, звільняючи власника від рутинних вимірювань та ручного внесення хімії.

До складу станції входять два мембранні дозуюсі насоси Aquaviva з цифровим керуванням та комплект вимірювальних датчиків pH і Redox (Rx) з калібрувальними розчинами. Обладнання безперервно отримує дані з електродів, аналізує стан води та автоматично коригує подачу реагентів. У результаті вода залишається прозорою, безпечною та відповідає санітарним нормам без постійного втручання оператора.

Кожен насос розрахований на продуктивність до 5 л/год, при цьому реальна доза підбирається під гідравліку конкретної системи: діапазон регулювання — від 0,5 до 5 л/год залежно від тиску в трубопроводі. Налаштування для контуру pH та контуру дезінфектанта виконуються окремо в межах 10–100 % від максимальної продуктивності. Усі параметри вводяться за допомогою механічних клавіш і відображаються на великому LCD-дисплеї. Корпус станції має захист IP65, що забезпечує надійну роботу в умовах підвищеної вологості технічних приміщень.

Така сама станція з Wi-Fi керуванням:

Що таке Redox і pH та чому їх контролюють у басейні

Redox (окисно-відновний потенціал) — це сумарний показник «дезінфекційної сили» води. Він відображає:

• поточну концентрацію дезінфікуючого засобу (зазвичай хлору або його похідних);
• вплив рівня pH на активність реагенту;
• наявність органічних забруднень.

За значенням Redox контролюють ефективність знезараження: якщо параметр надто низький — дезінфекція недостатня, якщо занадто високий — існує ризик передозування реагенту та дискомфорту для купальників. Дозуючий насос Aquaviva TPR800 Smart Plus, орієнтуючись на сигнал від електрода Redox, автоматично коригує подачу дезінфектанта та допомагає підтримувати безпечний і стабільний режим обробки води.

pH — водневий показник, який характеризує концентрацію вільних іонів водню у воді. Від нього залежать:

• комфорт для шкіри та очей;
• корозійна активність води;
• ефективність хлорвмісних дезінфектантів.

Оптимальний діапазон pH для води в басейні — 7,2–7,4. У цьому діапазоні вода вважається нейтральною:

• при pH вище 7,4 вода набуває лужної реакції, знижується ефективність хлору, з’являється вапняний наліт і запах;
• при pH нижче 7,2 вода стає агресивною до металів, швів та оздоблювальних матеріалів.

Електрод pH передає на дозатор актуальні значення кислотно-лужного балансу. На основі цих даних Aquaviva TPR800 Smart Plus автоматично подає реагент pH+ або pH-, доводячи показник до встановленого рівня та утримуючи його в потрібному діапазоні.

Вплив pH і концентрації дезінфектанта на Redox

Показник Redox безпосередньо пов’язаний як із рівнем pH, так і з дозою дезінфікуючого засобу:

• За зниженого pH Redox зростає, але вода стає більш корозійно-активною: збільшується ризик пошкодження металевих деталей, теплообмінників, закладних елементів та оздоблення чаші.
• За підвищеного pH Redox знижується, хлор працює менш ефективно, утворюється вапняний осад, можливі подразнення шкіри та слизових.

Концентрація дезінфектанта також впливає на Redox:

• за недостатнього вмісту дезінфектанта Redox падає, погіршується знезараження;
• за надлишку — Redox зростає, але зростає і ризик передозування та неприємного запаху.

Автоматичний дозуючий насос Aquaviva TPR800 Smart Plus працює саме з цими параметрами: зчитує сигнал з датчиків і коригує дозування так, щоб вода в басейні залишалася безпечною, прозорою та добре знезараженою.

Автоматичний режим дозування: «встановив і забув»

В автоматичному режимі система працює повністю самостійно. Контролер аналізує показання pH та Redox, розраховує необхідний об’єм реагенту та розподіляє його у часі, щоб корекція була максимально м’якою та точною.

Такий режим:

• підтримує прозору та безпечну воду;
• зменшує витрати хімії завдяки пропорційній подачі реагентів;
• знижує вплив людського фактора під час обслуговування басейну.

Навіть при зміні зовнішніх умов якість води залишається стабільною та прогнозованою, що особливо важливо для громадських басейнів, аквапарків та СПА-комплексів.

Ручний режим: фіксована продуктивність під ваші завдання

Окрім автоматичної роботи, станція дозування Aquaviva pH+Rx 5 л/год підтримує ручний режим. Оператор може задати постійну продуктивність дозуючих насосів у відсотках від максимуму — від 10 до 100 %.

Ручний режим зручний, якщо потрібно:

• провести разову шокову обробку;
• підготувати басейн до сезону;
• працювати з нестандартними реагентами;
• тимчасово вимкнути контроль за датчиками та перейти на фіксовану подачу.

Усі зміни вносяться через просте меню на LCD-дисплеї та за потреби легко коригуються.

Конструктивні особливості дозуючого насоса

Режими економії та безпеки

Щоб станція працювала економно та безпечно, у її логіці передбачені додаткові захисні функції.

Режим Pro Band знижує частоту впорскувань у міру наближення до цільового значення pH або Redox. Це забезпечує плавний вихід на потрібні параметри, зменшує витрати реагентів та запобігає передозуванню.

Режим Alarm Band дозволяє задати допустимий діапазон значень для датчиків. Якщо показники виходять за межі (наприклад, через некоректну калібровку або пошкодження електрода), дозування призупиняється до усунення проблеми.

Функція OFA (Over Feed Alarm) вимикає дозування та активує аварійний сигнал, якщо за заданий інтервал часу система не змогла довести pH або Redox до необхідного рівня. Це допомагає вчасно виявити розрив трубки, відсутність реагенту або проблеми з циркуляцією води.

Підключення та інтеграція в систему басейну

Станція Aquaviva pH+Rx 5 л/год має розширений набір підключень, що дозволяє інтегрувати її в існуючу систему автоматики басейну.

Передбачені:

1,2: входи для датчиків pH і Redox з роз’ємами BNC — базовий елемент автоматичного контролю, датчики та калібрувальні розчини входять у комплект;

3: вхід для температурного датчика PT100 — дає можливість враховувати вплив температури на показання pH та відображати поточну температуру води (датчик купується окремо);

4: не використовується;

5: вхід для частотного датчика протоку — захищає від дозування під час зупинки фільтраційного насоса (датчик купується окремо);

6,7: входи для датчиків рівня реагентів — при зниженні рівня хімії подається світловий сигнал і відповідний насос блокується до поповнення ємності (датчики купуються окремо);

8: Підключення герконового датчика протоку REED — запобігає ризику дозування реагентів при вимкненому фільтраційному насосі. Датчик купується окремо.

9: не використовується;

10: клеми живлення системи дозуючих насосів;

11,12: реле pH і Redox для підключення додаткових насосів, якщо об’єкт потребує підвищеної продуктивності або дозування кількох реагентів;

13: реле аварійної сигналізації для передачі інформації на зовнішній контролер або систему диспетчеризації.

Завдяки такій конфігурації станція дозування легко інтегрується в інженерну інфраструктуру приватних та комерційних басейнів.

LCD-дисплей

Заземлення дозуючої станції: захист датчиків і металоконструкцій

Для стабільної роботи станції дозування та продовження строку служби обладнання рекомендується встановлювати заземлювальний електрод поруч із вимірювальними датчиками pH, FreeCl та ORP/Redox.

Такий електрод відводить блукаючі струми з води, зменшує перешкоди при вимірюванні параметрів і знижує ризик електрохімічної корозії металевих елементів басейну — драбин, форсунок, закладних, валів насосів. У результаті станція працює точніше, датчики довше зберігають коректні показання, а металеві частини конструкції краще захищені.

Мембранні дозуючі насоси Aquaviva: принцип роботи

В основу станції покладені мембранні соленоїдні насоси Aquaviva. Електромагнітна котушка приводить у рух шток, який деформує PTFE-мембрану. Під час зворотного ходу у головку насоса засмоктується реагент, під час прямого — розчин витісняється у дозуючу лінію.

Зворотний рух рідини блокується кульковими керамічними клапанами, тому реагент завжди рухається у напрямку басейну. Така схема забезпечує стабільну продуктивність при зміні тиску в системі та робить мембранний насос придатним майже для будь-яких проєктів водопідготовки.

PTFE-мембрана: ресурс до 5 років і хімічна стійкість

Мембрана — основний елемент, що контактує з реагентом. У станції Aquaviva pH+Rx 5 л/год використовуються мембрани з PTFE (фторопласту), спеціально розраховані на роботу з агресивною басейновою хімією.

PTFE:

• стійкий до кислот, лугів і хлорвмісних дезінфектантів;
• не вступає в реакцію з робочими розчинами;
• зберігає форму та еластичність при тривалих навантаженнях.

Розрахунковий ресурс мембрани — до 5 років безперервної експлуатації за умови дотримання регламенту обслуговування. Знімна робоча голова дозволяє замінити мембрану швидко, без розбирання всього насоса та демонтажу обв’язки.

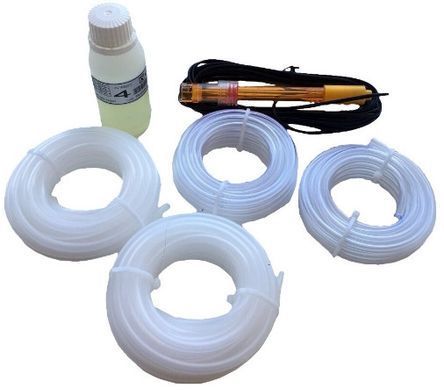

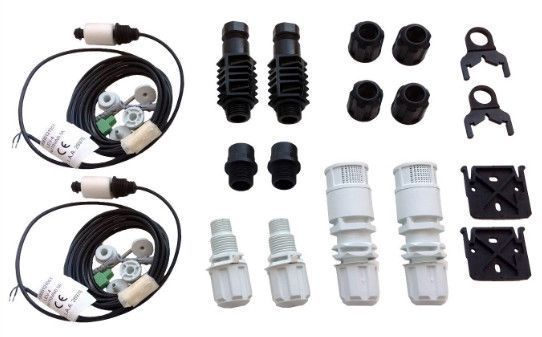

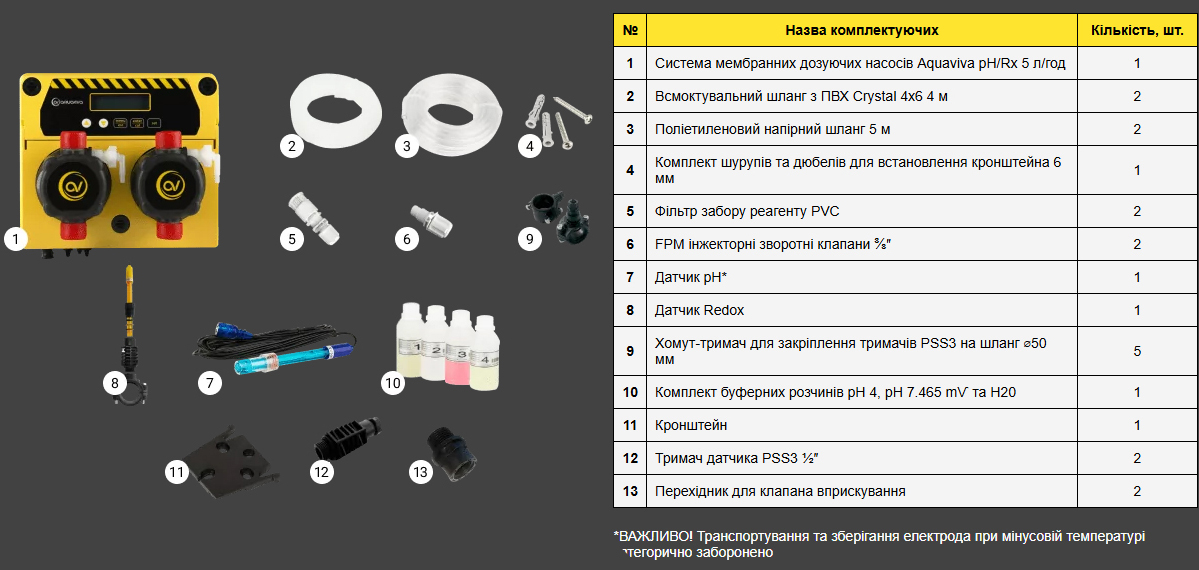

Комплектація

Габаритні розміри

Схема підключення

та встановлення в басейні
