Aquaviva pH/Rx (5 л/ч) система мембранных дозирующих насосов, Wi-Fi управление

Система дозирования Aquaviva pH/Rx 5 л/ч с Wi-Fi — умная станция контроля химии для бассейнов до 500 000 л

Система мембранных дозирующих насосов — это готовый комплекс для автоматического контроля pH и Redox в бассейнах объёмом до 500 м³. Станция сама измеряет параметры воды и подаёт реагенты строго в нужном количестве, поэтому владелец бассейна избавляется от ручного дозирования и постоянных тестов.

Комплект построен на мембранных насосах с цифровым управлением: каждый контур (pH и дезинфектант) имеет собственную регулировку производительности в диапазоне примерно от 0,5 до 5 л/ч. Система подходит как для частных бассейнов, так и для коммерческих объектов в Украине — от гостиниц и СПА до аквапарков.

Такая же станция без Wi-Fi управления:

Принцип работы: автоматический контроль pH и Redox

Станция сочетает два контура дозирования: один работает по датчику pH, второй — по датчику Redox. Электроника постоянно считывает показания, сравнивает их с заданными значениями и корректирует подачу реагентов.

Работа возможна в двух форматах:

1. Пропорциональный режим — основная логика станции. Доза реагента зависит от величины отклонения pH или Redox от заданного уровня. Чем ближе вода к целевым значениям, тем мягче и точнее подаётся химия.
2. Ручной режим — оператор сам задаёт процент от максимальной производительности (10–100 %), и насос стабильно выдаёт выбранный расход реагента до 5 л/ч.

Благодаря такой схеме бассейны получают стабильное качество воды, а расход реагентов остаётся под контролем.

Wi-Fi-управление: SekoLink и SekoWeb

SekoLink — удобный контроль для владельца бассейна

Если вы частный владелец бассейна или управляете одним-двумя объектами, достаточно установить приложение SekoLink на смартфон. Подключение максимально простое: отсканируйте QR-код на системе дозирования и получите удалённый доступ к оборудованию.

Через SekoLink вы можете:

• видеть текущие значения pH и Redox в режиме 24/7;
• контролировать работу насосов дозирования, запуск и останов;
• отслеживать историю и статистику параметров воды;
• получать уведомления о низком уровне реагентов и аварийных ситуациях.

Для владельца частного бассейна это фактически «личный диспетчер воды» в телефоне, без необходимости постоянно спускаться в техпомещение.

SekoWeb — профессиональный инструмент для монтажников и сервисных компаний

SekoWeb ориентирован на техников, инженеров и собственников сети бассейнов. Программное обеспечение устанавливается на ПК, ноутбук, планшет или смартфон и позволяет централизованно управлять целой группой станций дозирования в разных городах Украины.

Через SekoWeb можно:

• настроить все параметры дозирования для любой системы Aquaviva pH/Rx 5 л/ч по Wi-Fi;
• одновременно мониторить десятки бассейнов;
• получать детальные отчёты по расходу химии, авариям и режимам работы;
• выгружать статистику и отчётность на e-mail;
• задавать разные уровни доступа для персонала (администратор, оператор и т.п.).

Для сервисных компаний это реальный инструмент экономии времени и сокращения выездов — большинство задач решается удалённо.

pH и Redox: зачем их контролировать в бассейне

Redox (окислительно-восстановительный потенциал) — это суммарный показатель «дезинфицирующей силы» воды. Он отражает:

• текущую концентрацию дезинфицирующего средства (обычно хлора или его производных);
• влияние уровня pH на активность реагента;
• наличие органических загрязнений.

По значению Redox контролируют эффективность обеззараживания: если параметр слишком низкий — дезинфекция недостаточна, если слишком высокий — есть риск передозировки реагента и дискомфорта для купающихся. Дозирующий насос Aquaviva TPR800 Smart Plus, ориентируясь на сигнал от электрода Redox, автоматически корректирует подачу дезинфектанта и помогает поддерживать безопасный и устойчивый режим обработки воды.

pH — водородный показатель, характеризующий концентрацию свободных ионов водорода в воде. От него зависят:

• комфорт для кожи и глаз;
• коррозионная активность воды;
• эффективность хлорсодержащих дезинфектантов.

Оптимальный диапазон pH для воды в бассейне — 7,2–7,4. В этом диапазоне вода считается нейтральной:

• при pH выше 7,4 вода приобретает щелочную реакцию, снижается эффективность хлора, появляется известковый налёт и запах;
• при pH ниже 7,2 вода становится агрессивной к металлам, швам и отделочным материалам.

Электрод pH передаёт на дозатор текущие значения кислотно-щелочного баланса. На основании этих данных Aquaviva TPR800 Smart Plus автоматически подаёт реагент pH+ или pH–, доводя показатель до заданного уровня и удерживая его в нужном диапазоне.

Влияние pH и концентрации дезинфектанта на Redox

Показатель Redox напрямую связан и с уровнем pH, и с дозой дезинфицирующего средства:

• При пониженном pH Redox растёт, но вода становится более коррозионно-активной: увеличивается риск повреждения металлических деталей, теплообменников, закладных элементов и отделки чаши.
• При повышенном pH Redox снижается, хлор работает менее эффективно, образуется известковый осадок, возможны раздражение кожи и слизистых.

Концентрация дезинфектанта также влияет на Redox:

• при недостаточном содержании дезинфектанта Redox падает, ухудшается обеззараживание;
• при избытке — Redox растёт, но возрастает риск передозировки и неприятного запаха.

Автоматический дозирующий насос Aquaviva TPR800 Smart Plus работает именно с этими параметрами: считывает сигнал с датчиков и корректирует дозирование так, чтобы вода в бассейне оставалась безопасной, прозрачной и хорошо дезинфицированной.

Автоматический режим дозирования: стабильное качество воды

В автоматическом режиме станция сама рассчитывает объём и частоту подачи реагентов. Контроллер анализирует значения pH и Redox, «подстраивает» скорость дозирования и не допускает резких скачков параметров.

Преимущества автоматического режима:

• прозрачная, безопасная вода без постоянных ручных тестов;
• экономичный расход реагентов за счёт пропорциональной дозации;
• минимизация человеческого фактора при обслуживании бассейна;
• устойчивое качество воды даже при скачках нагрузки (жара, ливни, полный бассейн людей).

Для общественных бассейнов, гостиниц и аквапарков в Украине это особенно важно: система обеспечивает прогнозируемый результат при высокой посещаемости.

Ручной режим: фиксированная производительность под конкретные задачи

Иногда требуется отойти от автоматики и задавать дозирование самостоятельно — например, при шоковой обработке, запуске бассейна после консервации или работе с нестандартными реагентами.

В ручном режиме оператор::

• выбирает процент от максимальной производительности (10–100 %);
• задаёт стабильный расход до 5 л/ч для каждого насоса;
• через LCD-дисплей контролирует текущие настройки и при необходимости быстро их корректирует.

Это даёт гибкость: систему можно использовать как для полностью автоматического режима, так и для специфических технологических операций.

Конструктивные особенности дозирующего насоса

Режимы экономии и безопасности

Чтобы станция дозирования Aquaviva pH/Rx 5 л/ч работала экономно и безопасно, в логике контроллера предусмотрены защитные функции

Режим Pro Band уменьшает частоту впрысков по мере приближения показателей воды к заданным значениям. Так достигается плавная стабилизация pH и Redox без перерасхода реагентов.

Режим Alarm Band позволяет задать допустимый диапазон значений для датчиков. Если показания выходят за рамки (ошибка калибровки, выход из строя электрода), дозация временно блокируется, пока проблема не будет устранена.

Функция OFA (Over Feed Alarm) отключает дозирование и включает аварийный сигнал, если за заданное время вода не вышла на нужный уровень pH или Redox. Это защищает систему от холостого расхода реагентов при разрыве трубки, остановке циркуляции или отсутствии химии.

Такие функции особенно ценны для тех, кто обслуживает несколько объектов: станция сама сигнализирует о проблемах, а риск неправильной дозации сводится к минимуму.

Подключения и интеграция в автоматику бассейна

Система мембранных дозирующих насосов Aquaviva pH/Rx 5 л/ч с Wi-Fi легко встраивается в существующую инфраструктуру бассейна. На панели предусмотрен набор входов и реле, который позволяет:

Предусмотрены:

1,2: входы для датчиков pH и Redox с разъёмами BNC — базовый элемент автоматического контроля, датчики и калибровочные растворы входят в комплект;

3: вход для температурного датчика PT100 — даёт возможность учитывать влияние температуры на измерение pH и отображать текущую температуру воды (датчик пв комплекте);

4: не используется;

5: вход для частотного датчика протока — защищают от дозирования при остановке фильтрационного насоса (датчик приобретается отдельно);

6,7: входы для датчиков уровня реагентов — при снижении уровня химии подаётся световой сигнал и соответствующий насос блокируется до пополнения ёмкости (датчики приобретаются отдельно);

8: Подключение герконового датчика протока REED — предотвращает риск дозирования реагентов при выключении фильтрационного насоса (датчик приобретается отдельно);

9: не используется;

10: клеммы питания системы дозирующих насосов;

11,12: реле pH и Redox для подключения дополнительных насосов, если объект требует повышенной производительности или дозирования нескольких реагентов;

13 реле аварийной сигнализации для передачи данных на внешний контроллер или систему диспетчеризации.

Благодаря такой конфигурации станция дозирования легко интегрируется в инженерную инфраструктуру частных и коммерческих бассейнов.

LCD-дисплей

Заземление дозирующей станции: защита датчиков и металлоконструкций

Для точной работы датчиков pH, FreeCl и ORP/Redox и защиты металлоконструкций рекомендуется устанавливать заземляющий электрод в зоне установки измерительных зондов.

Заземление:

• отводит блуждающие токи из воды;
• снижает помехи при измерениях pH и Redox;
• уменьшает риск электрохимической коррозии лестниц, закладных элементов, форсунок, осей насосов и другого оборудования.

Для бассейнов в Украине, где часто используются нержавеющие конструкции и дорогая отделка, правильное заземление — важная часть защиты инженерных систем.

Мембранные дозирующие насосы Aquaviva: надёжность и ресурс

В основе станции — мембранные соленоидные насосы Aquaviva. Электромагнитная катушка перемещает шток, деформирующий PTFE-мембрану. При обратном ходе в камеру всасывается реагент, при прямом — раствор выталкивается в линию дозирования.

Керамические шариковые клапаны не дают жидкости уходить в обратную сторону, поэтому расход реагента стабилен даже при колебаниях давления в трубопроводе. Такая конструкция позволяет использовать станцию дозирования Aquaviva pH/Rx 5 л/ч на различных объектах водоподготовки — от частного бассейна до крупного СПА-комплекса.

PTFE-мембрана: максимум стойкости к химии

Мембрана из PTFE (фторопласт) — главный элемент, контактирующий с реагентами. Материал устойчив к кислотам, щелочам, хлорсодержащим дезинфектантам, не впитывает и не разрушает рабочие растворы. Расчётный ресурс мембраны — до 5 лет при правильной эксплуатации и регулярном обслуживании. Съёмная рабочая головка позволяет заменять мембрану быстро и без разборки всего насоса.

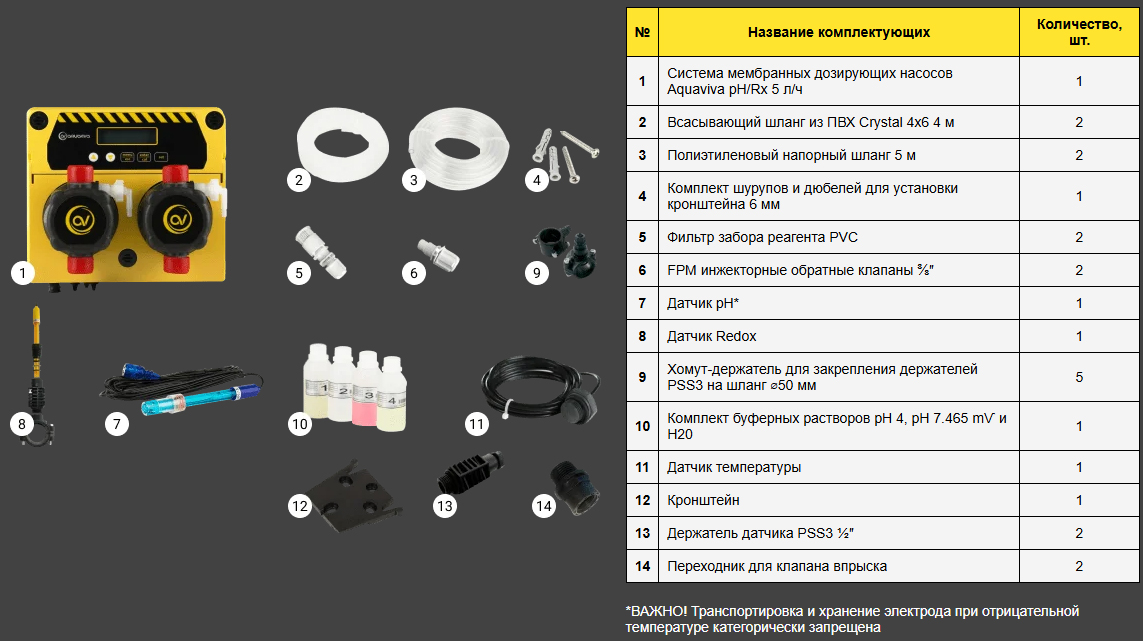

Комплектация

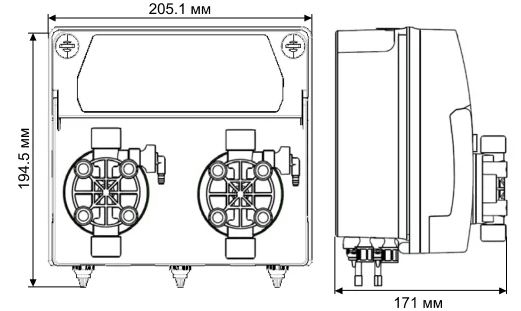

Габаритные размеры

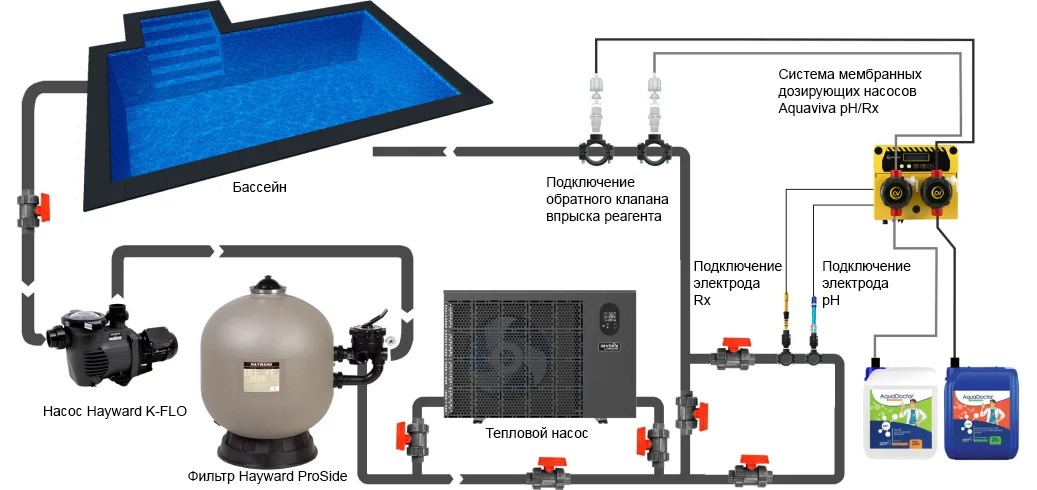

Схема подключения

и установки в бассейне
