Готовий комплект для фільтрації води
Піщані фільтрувальні установки Emaux FSP
Emaux FSP — серія піщаних установок для каркасних, надувних і приватних стаціонарних басейнів. У комплект входять фільтр, насос і верхній керувальний клапан: основні вузли вже підібрані для спільної роботи.
Сім комплектацій із продуктивністю від 3,5 до 15,6 м³/год дають змогу вибрати систему для невеликого дачного басейну або просторої чаші біля дому. Установка підійде для нового басейну та для заміни штатного фільтра-насоса.
Що ви отримуєте з комплектом FSP
3,5–15,6 м³/год
Сім варіантів продуктивності для підбору під об’єм басейну та умови підключення.
Для вашого басейну
Рішення для сезонного басейну на дачі та стаціонарної чаші біля приватного будинку.
Міцний корпус
Полімерний бак не іржавіє та стійкий до ультрафіолету. Фільтр розрахований на басейнову воду.
Керування зверху
Фільтрацію, зворотне промивання та ополіскування вибирають рукояткою клапана.
Насос у комплекті
Компактні ST без префільтра або SS і SD075 з кошиком для великого сміття.
Гарантія 2 роки
На фільтраційну ємність Emaux. Умови для насоса та комплектувальних зазначені в гарантійних документах.

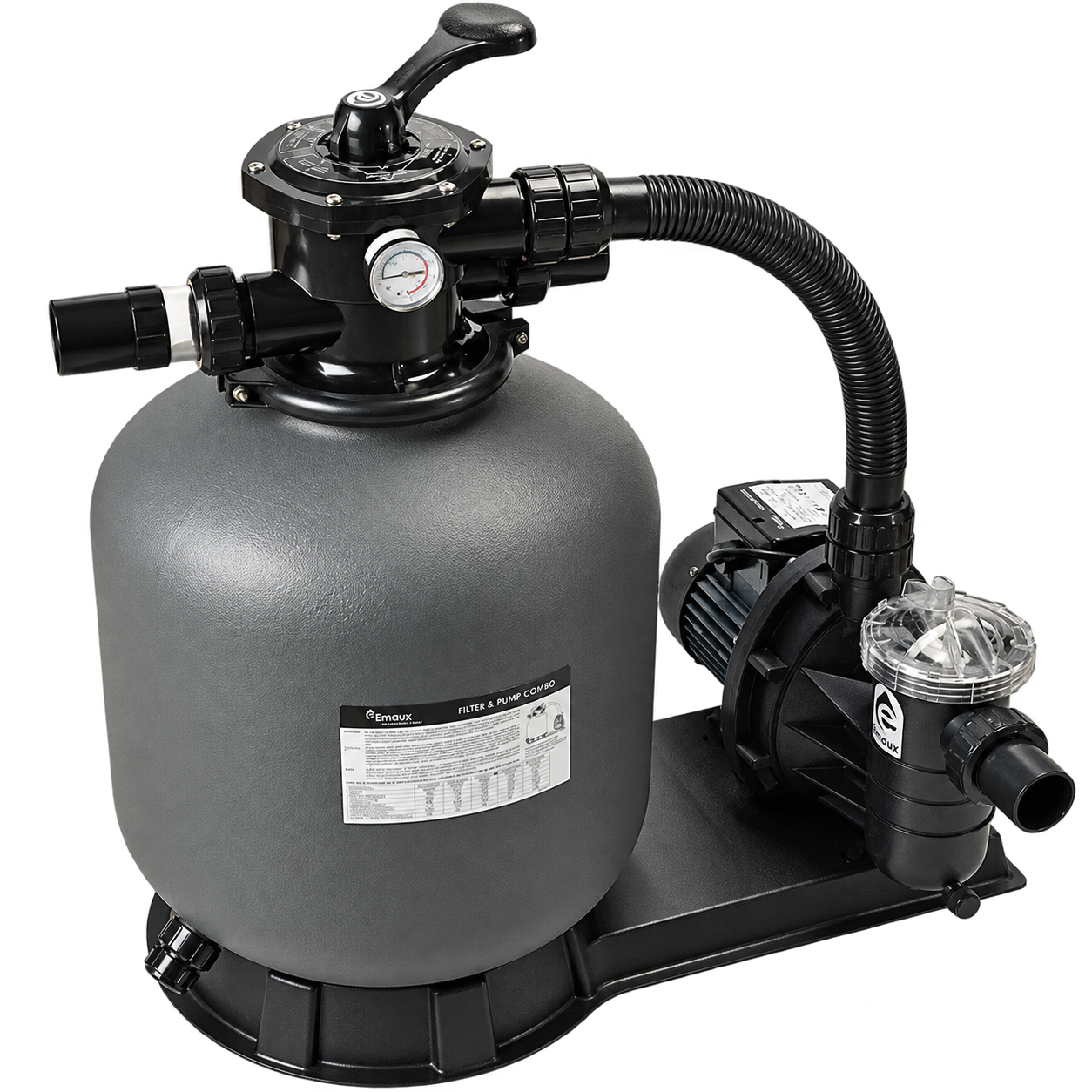

Піщаний фільтр для щоденного очищення
Основу установки становить фільтр Emaux серії P. Його бак виготовлений із поліетилену високої щільності HDPE із захистом від ультрафіолету. Корпус не схильний до іржавіння та підходить для роботи з водою басейну.
Вода проходить крізь шар завантаження, який затримує механічні домішки. Відфільтрована вода збирається внутрішньою дренажною системою та повертається в чашу. Пісок залишається в баку й використовується багаторазово.

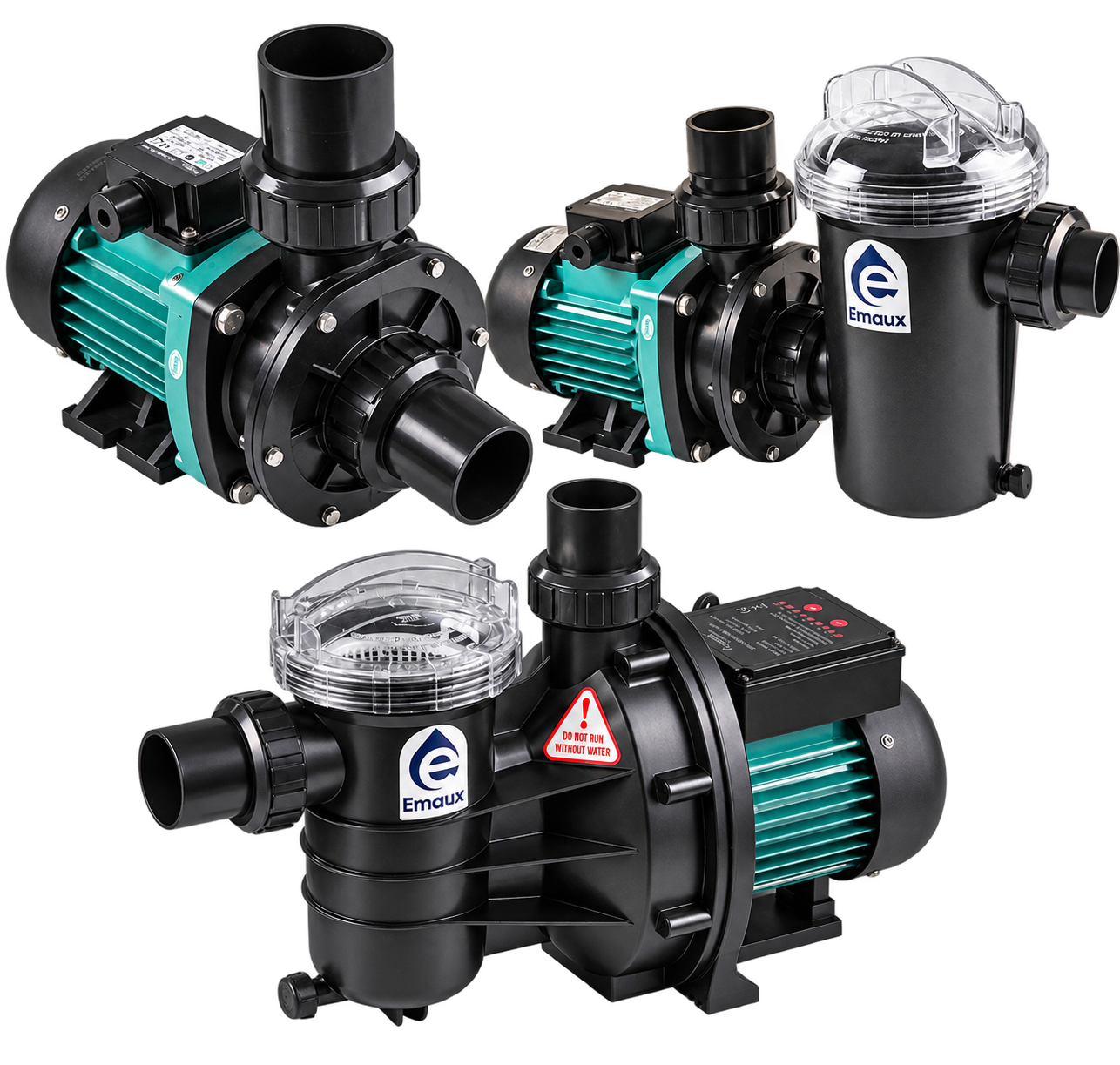

Виберіть насос під свої умови
Насос забезпечує рух води з басейну крізь фільтр і назад. В установках FSP використовуються три виконання: ST, SS і SD075. Вони відрізняються продуктивністю, конструкцією та наявністю префільтра.
У моделей SS і SD075 перед робочим колесом розташований знімний кошик. Він утримує велике сміття, а прозора кришка дає змогу оцінити його стан без розбирання насоса.
Як підібрати станцію для свого басейну
Почніть з об’єму чаші, потім перевірте підключення та відстань до обладнання. Так ви виберете установку, яка забезпечить потрібну циркуляцію у вашій системі.
Об’єм води та витрата
Для попереднього розрахунку поділіть об’єм басейну на бажаний час одного обороту води. Наприклад, для чаші 24 м³ й обороту за 4 години потрібна фактична витрата 6 м³/год.
Чотири години в цьому прикладі — розрахункова умова, а не обов’язковий добовий графік. Час роботи фільтрації залежить також від температури води та інтенсивності купання.
Підключення та місце установки
Довгі шланги, вузькі труби, повороти й додаткове обладнання збільшують опір. Робочу витрату перевіряють за характеристикою насоса з урахуванням усієї лінії.
Заздалегідь виміряйте діаметри з’єднань і місце під станцію. Залиште доступ до верхнього клапана, кришки префільтра та зливу промивної води.
Для підключення до Intex, Bestway та інших збірних басейнів враховуйте не лише діаметр шланга, а й тип штатного з’єднання. Перехідники 32/38 мм передбачені в комплектів FSP300 і FSP390; для інших варіантів спосіб підключення підбирають окремо.
Характеристики всіх моделей в одній таблиці
Порівняйте насоси, продуктивність, завантаження та підключення. Позначення ST20 і ST33 у назвах станцій відповідають насосам ST020 і ST033.
Проведіть по таблиці ліворуч, щоб побачити інші моделі.
Порівняння семи комплектацій Emaux FSP
Параметр
FSP300-ST20
FSP300-ST33
FSP350-SS020
FSP400-SS033
FSP390-SD075
FSP500-SS075
FSP650-SS100
Фільтр у комплекті
P300
P300
P350
P400
P390
P500
P650
Насос
ST020
ST033
SS020
SS033
SD075
SS075
SS100
Каталожна продуктивність, м³/год
3,5
4,02
4,32
6,48
8
11,1
15,6
Розрахунковий об’єм за 4 години*, м³
14
16,1
17,3
25,9
32
44,4
63
Споживана потужність насоса, Вт
280
430
280
430
750
750
900
Префільтр насоса
Немає
Немає
Є
Є
Є
Є
Є
Клапан у порівнюваній комплектації
4 позиції
4 позиції
4 позиції
4 позиції
4 позиції
6 позицій
6 позицій
Завантаження кварцового піску, кг
19
19
20
35
35
85
145
Рекомендована фракція піску, мм
0,5–0,8
0,5–0,8
0,5–0,8
0,5–0,8
0,5–0,8
0,5–0,8
0,5–0,8
Підключення до трубопроводу, мм
50
50
50
50
50
50
50
Адаптери для шлангів 32/38 мм
У комплекті
У комплекті
Підбір окремо
Підбір окремо
У комплекті
Підбір окремо
Підбір окремо
Максимальний робочий тиск, бар
2
2
2
2
2
2
2
Максимальна температура води, °C
+40
+40
+40
+40
+40
+40
+40
Живлення, В / Гц**
220–230 / 50
220–230 / 50
220–230 / 50
220–230 / 50
220–230 / 50
220–230 / 50
220–230 / 50
Маса в упаковці***, кг
6,4
12,2
16,3
15,6
16
27,3
33,5
Країна виробництва
Китай
Китай
Китай
Китай
Китай
Китай
Китай
* Об’єм розрахований як каталожна продуктивність × 4 години й округлений до 0,1 м³. Це орієнтир для порівняння, а не гарантований максимальний об’єм басейну: остаточний підбір виконують за фактичною витратою. Значення продуктивності не стосуються єдиного напору 8 м.
** Однофазне виконання 50 Гц; номінальна напруга конкретного двигуна зазначена на його табличці. *** Масу в упаковці зазначено без засипаного піску та води.
Для станцій із насосами SS виробник випускає версії 4W і 6W. У таблиці зазначені комплектації з цього опису. Під час замовлення іншої версії змінюються набір режимів клапана та загальна висота установки.
Яке завантаження вибрати та скільки купити
Для серії FSP виробник рекомендує фільтраційний пісок фракції 0,5–0,8 мм. Правильний розмір частинок важливий для роботи дренажної системи та якості очищення.
Кварцовий пісок
Зрозумілий варіант для регулярної фільтрації: забруднення видаляються зворотним промиванням, а наповнювач замінюють за його станом і рекомендаціями виробника.
Фракцію перевіряйте на упаковці. Будівельний, річковий пісок і випадкова суміш різних розмірів для фільтра не підходять.
Скляне завантаження
Альтернативний матеріал для сумісних піщаних фільтрів. Підбирайте його за рекомендаціями виробника завантаження для конкретної ємності та дренажної системи.
Маса скла може відрізнятися від маси кварцового піску. Строк служби та інтервали заміни залежать від матеріалу й умов роботи.
Для FSP300 потрібно 19 кг кварцового піску, FSP350 — 20 кг, FSP400 і FSP390 — по 35 кг, FSP500 — 85 кг, FSP650 — 145 кг. Якщо фасування по 25 кг, для купівлі це відповідно 1, 1, 2, 2, 4 і 6 мішків. Засипайте в бак лише потрібну масу.
Підберіть наповнювач для басейнового фільтра разом зі станцією. Завантаження купують окремо, якщо воно прямо не включене до складу вибраного набору.
Фільтрація та промивання однією рукояткою
Верхній багатопозиційний клапан спрямовує воду крізь фільтр або в лінію промивного зливу. Основні операції виконуються без переставляння шлангів.
Чотирипозиційний клапан забезпечує фільтрацію, зворотне промивання, ополіскування та перекриття потоку. У шестипозиційної версії додатково є злив WASTE і циркуляція в обхід завантаження RECIRCULATE.
Як змінюється подача води після підключення
На графіках показаний зв’язок між витратою та напором: що більший опір системи, то менша подача. Напір включає втрати у фільтрі, трубах, шлангах і арматурі, а не лише різницю висот.

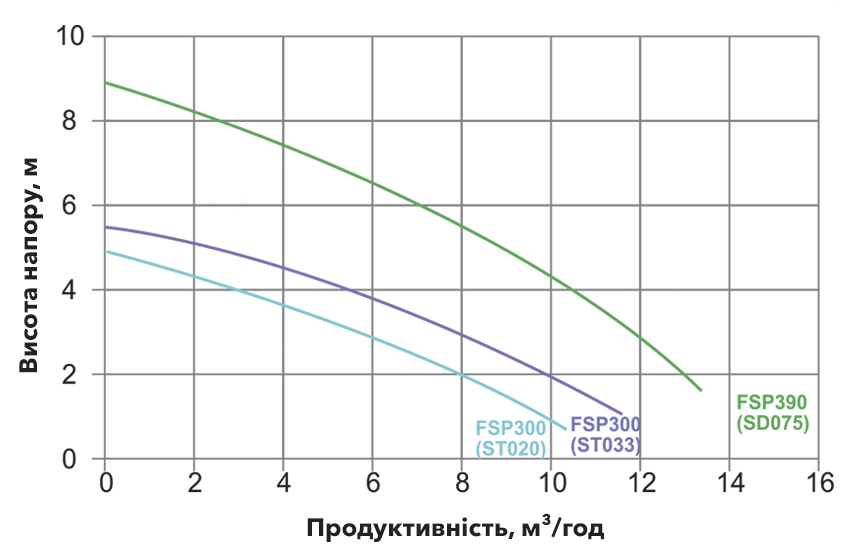

Комплекти з насосами ST і SD075
Характеристики комплектів FSP300 і FSP390 для підбору робочої точки. Натисніть на зображення, щоб відкрити його окремо.
Комплекти з насосами SS
Характеристики серії FSP із насосами SS. На графіку можуть бути додаткові виконання серії. Натисніть на зображення, щоб відкрити його окремо.
Під час підбору враховують одночасно характеристику насоса та допустиму витрату фільтра. Максимальне значення на кривій насоса не означає, що станція має постійно працювати з такою витратою.
Комплектація та підготовка до монтажу
Основні вузли комплекту
Піщаний фільтр Emaux P із внутрішньою дренажною системою.
Насос ST, SS або SD075, що відповідає моделі станції.
Верхній чотири- або шестипозиційний клапан із манометром.
Основа та з’єднання насоса з фільтром, штатні з’єднувальні деталі.
Адаптери під шланги 32/38 мм для FSP300 і FSP390.
Інструкція зі встановлення та експлуатації.
Що підготувати окремо
Фільтрувальне завантаження потрібної фракції та маси.
Труби або шланги до басейну, відповідні перехідники та запірну арматуру.
Лінію відведення води після промивання фільтра.
Рівну основу та місце з вентиляцією і захистом від затоплення.
Електропідключення із захистом і заземленням за інструкцією обладнання.
Для монтажу передбачені з’єднання під трубу 50 мм. Перед купівлею матеріалів зіставте їх із патрубками басейну та довжиною траси: готовий фільтраційний комплект доповнюють обв’язкою під конкретну чашу.
Розміри та місце для установки
Перевірте габарити до купівлі, особливо якщо обладнання стоятиме в технічному ящику. Додатково знадобиться простір для труб, повороту рукоятки та обслуговування насоса.
FSP300 і FSP390
На рисунку показане компонування FSP300 із насосом ST. У таблиці також наведені каталожні розміри FSP390 із SD075. Натисніть на зображення, щоб відкрити його окремо.
Габаритні дані FSP300 і FSP390
Модель / клапан
A, мм
B, мм
C, мм
D, мм
FSP300-ST20 / 4W
145
540
485
330
FSP300-ST33 / 4W
145
540
485
330
FSP390-SD075 / 4W
235
724
760
527
B — загальна висота; C і D — розміри установки за відповідними видами креслення. D не слід автоматично вважати діаметром фільтрувальної ємності.
FSP350–FSP650 із насосами SS
Загальне компонування станції з насосом SS. Висоту B вибирайте за версією клапана 4W або 6W. Натисніть на зображення, щоб відкрити його окремо.
Габарити FSP із насосами SS: обидві версії клапана
Модель
A, мм
B, 4W, мм
B, 6W, мм
C, мм
D, мм
FSP350-SS020
160
580
680
555
350
FSP400-SS033
175
625
759
760
400
FSP500-SS075
235
724
856
760
527
FSP650-SS100
300
832
961
760
627
Для порівнюваних комплектів FSP350 і FSP400 використовується стовпець B, 4W; для FSP500 і FSP650 — B, 6W. Усі значення наведені в міліметрах.
Обслуговування протягом сезону
Перший запуск
Завантажте відміряну кількість піску, попередньо додавши в бак воду та захистивши центральну трубу від потрапляння піску. Підключіть лінії забору, повернення та зливу, заповніть насос і систему водою.
Свіже завантаження спочатку промивають у режимі BACKWASH, потім виконують RINSE і переходять до FILTER. Між перемиканнями насос щоразу зупиняють. Тиск чистого фільтра запишіть для подальшого контролю.
Регулярний догляд
Прибирайте сміття зі скімера та кошика префільтра, якщо він є. Стежте за напором зворотного струменя та показанням манометра. Підвищення тиску відносно чистого фільтра — привід перевірити систему та промити завантаження.
Під час промивання контролюйте прозорість води в оглядовому вікні та рівень води в басейні. Дотримуйтеся послідовності й параметрів обслуговування з інструкції вашої установки.
Розміщення та зимове зберігання
Встановіть станцію ближче до басейну на стійкій основі, передбачивши дренаж. Насос має розташовуватися в провітрюваному місці із захистом від опадів і затоплення; охолоджувальні отвори двигуна залишають вільними.
Перед заморозками повністю злийте воду з фільтра, насоса, клапана й труб. Для сезонного басейну насос і знімні елементи після осушення переносять у сухе приміщення. Насос не запускають без води; перед відкриванням вузлів живлення вимикають і скидають тиск.
Часті питання перед купівлею
Чим готова станція відрізняється від окремого піщаного фільтра?
У FSP входять фільтр, насос, керувальний клапан і штатне з’єднання між ними. Не потрібно окремо підбирати насос до ємності. Для запуску залишається підготувати завантаження, обв’язку до басейну та електропідключення.
Яка модель підійде для каркасного басейну?
Вибір залежить від об’єму води та опору лінії. Для компактної системи можна розглянути FSP300, для варіанта з кошиком префільтра — FSP350, FSP400 або FSP390. Порівняйте потрібну робочу витрату та з’єднання, а потім перевірте характеристики в таблиці.
Чи всі насоси мають префільтр?
Ні. ST020 і ST033 у комплектах FSP300 постачаються без вбудованого кошика. Насоси SS і SD075 оснащені префільтром із прозорою кришкою. У всіх випадках велике сміття потрібно своєчасно видаляти з басейну та кошика скімера.
Чи підійде установка до шлангів 32 або 38 мм?
У комплектах FSP300 і FSP390 передбачені адаптери 32/38 мм. Для інших моделей базове підключення — труба 50 мм. За наявності різьбових фірмових патрубків басейну може знадобитися окремий перехідник.
Чи можна використовувати кварцовий пісок 0,4–0,8 мм?
Для FSP у буклеті Emaux зазначена фракція 0,5–0,8 мм. Вибирайте завантаження за цією вимогою або за паспортом конкретного постачання. Не вважайте суміш 0,4–0,8 мм автоматично рівнозначною без підтвердження її сумісності.
Чи входить пісок у вартість станції?
Базова комплектація включає обладнання, а завантаження підбирається окремо. Якщо купуєте спеціальний набір із піском, перевірте його склад. Масу завантаження для кожної моделі зазначено в загальній таблиці.
Чи потрібно замінювати пісок кожні два сезони?
Єдиного строку для будь-яких умов немає. На стан завантаження впливають склад води, промивання та інтенсивність використання. Орієнтуйтеся на рекомендації виробника наповнювача та якість роботи фільтра; скляний матеріал також не є безстроковим.
Чи є в чотирипозиційного клапана режим зливу WASTE?
Окремого режиму WASTE в описаного клапана 4W немає. Він є в шестипозиційної версії поряд із RECIRCULATE. Якщо ці функції потрібні для вашої схеми обслуговування, вибирайте відповідну комплектацію.
Скільки годин на день вмикати фільтрацію?
Графік підбирають за об’ємом, фактичною витратою, температурою та кількістю тих, хто купається. Розрахунок об’єм ÷ витрата дає час одного обороту води; він сам по собі не задає достатньої добової тривалості фільтрації.
Чи можна використовувати FSP для купелі?
Можливість залежить від об’єму, схеми циркуляції та температури. Для FSP встановлена максимальна температура води +40 °C. Для гарячих купелей і спеціалізованих SPA систему підбирають за їхніми робочими умовами.
Чи очистить станція зелену воду без дезінфекції?
Фільтр затримує механічні домішки, але не замінює знезараження та контроль pH. У разі появи водоростей потрібна відповідна обробка води й подальша фільтрація з промиванням у міру забруднення.
Яка гарантія передбачена?
На фільтраційну ємність Emaux передбачено 24 місяці. Строки й умови для насоса та інших компонентів визначаються гарантійними документами на вибраний комплект. Збережіть документи про купівлю та дотримуйтеся вимог до встановлення й експлуатації.
Підбір обладнання в AQUAVITAL
Підберіть Emaux FSP під свій басейн
Для вибору зіставте об’єм чаші, розмір з’єднань і відстань до місця установки. Потім порівняйте потрібну продуктивність, комплектацію насоса, масу завантаження та матеріали для підключення.
