Пісочні станції фільтрації Emaux серії FSM
Фільтраційні установки Emaux FSM призначені для механічної очистки води в домашньому басейні об'ємом від 30 до 60 м³ (залежно від моделі). Відмінною особливістю представлених моделей є конструкція, де фільтрувальна ємність та циркуляційний насос встановлені на спеціальній литій платформі. Таке конструктивне рішення надає установки «зібраності», економить простір та підвищує зручність користування.

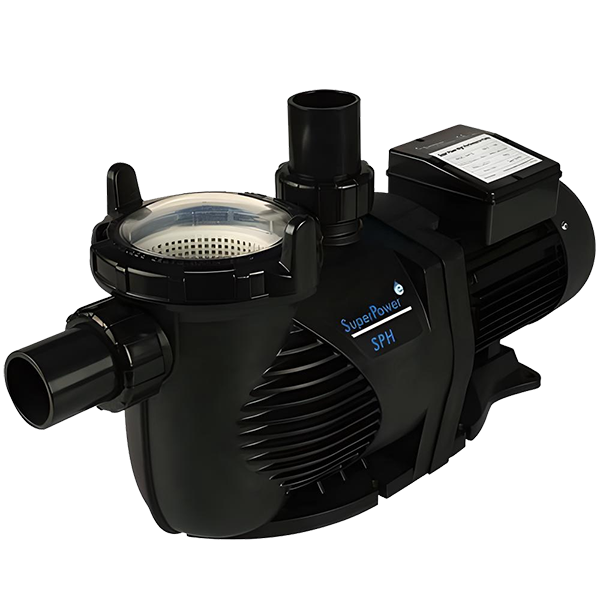

Циркуляційний насос із передфільтром
Компанія Emaux у даній фільтрувальній установці використовує циркулярні насоси SPH продуктивністю від 7 до 14 м³/год. Насоси оснащені сучасною системою автоматичного захисту від високої температури, мають водонепроникність IPX5, обладнані сітчастим передфільтром для уловлювання великого сміття. Прозора верхня кришка дозволяє візуально контролювати ступінь заповнення передфільтра і своєчасно проводити його очищення.

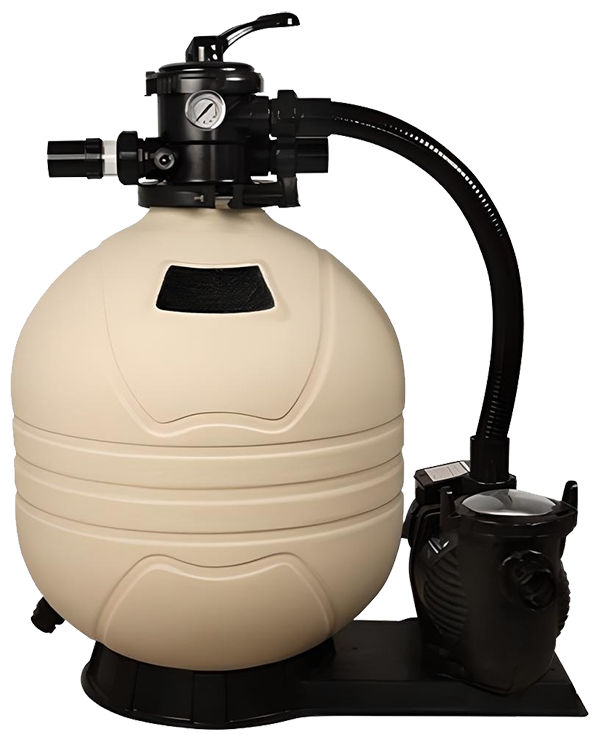

Фільтрувальна ємність, фракція та маса засипки
У виготовленні фільтрувальної ємності використовується високоміцний ПВХ і АБС-пластик, який не піддається впливу УФ променів та хімії, що використовується для знезараження води. Як фільтруючий елемент можна застосовувати кварцовий або скляний пісок.
Шестиходовий клапан розташований на горловині бочки, змінює режими роботи:
- Filter - фільтрація води
- Backwash -режим очищення фільтра, зворотне промивання
- Rinse - злив у каналізацію забрудненої води після зворотного промивання
- Waste - прямий злив води з басейну в каналізацію
- Recirculate — циркуляція води повз фільтр
- Closed - закрито, припинення циркуляції води між фільтром та насосом

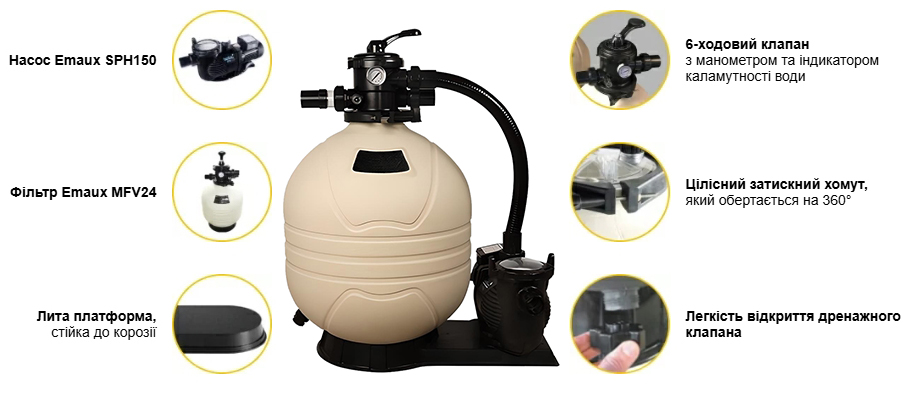

Конструктивні особливості фільтрувальних станцій Emaux серії FSM:
Застосування:
- Басейни з прісною та солоною водою
- Стаціонарні басейни
- Каркасні басейни
Технічні характеристики
фільтрів Emaux серії FSM
| Модель: |
Emaux FSM17
|
Emaux FSM20 |
Emaux FSM24 |
| Для басейнів до, м³: |
30 |
40 |
60 |
| Пропускна здатність, м³/год: |
7 |
10 |
14 |
| Потужність насоса, Вт: |
750 |
1100 |
1500 |
| Кількість позицій клапана: |
4 |
4 |
4 |
| З'єднання, мм: |
1½ |
| Завантаження піску, кг: |
40 |
70 |
125 |
| Діаметр фільтра, мм: |
425 |
500 |
600 |
| Размеры (Длина х Высота х Ширина), мм: |
816 х 762 х 652 |
889 х 800 х 652 |
980 х 850 х 652 |
Загальні технічні характеристики:
- Підключення: верхнє
- Діаметр підключення: 1½"
- Максимальний робочий тиск: 2,8 бар
- Максимальна температура рідини, що перекачується: 40 °C
Використовувані матеріали:
- Корпус фільтра: ПВХ та ABS пластик
- Насос: АБС пластик та скловолокна
Особливості:
- Цілісний затискач з гвинтовим замком для спрощення установки та обслуговування без інструментів
- Вбудований індикатор каламутності води
- Легкий доступ до дренажного клапана
Гарантія та виробництво:
- Виробник: Emaux
- Країна виробник: Китай
- Гарантія: 2 роки
Комплект поставки:
- Фільтр
- Насос
- Платформа
- Манометр
- 6-режимний багатопортовий клапан
- Інструкція
- Гарантійний талон

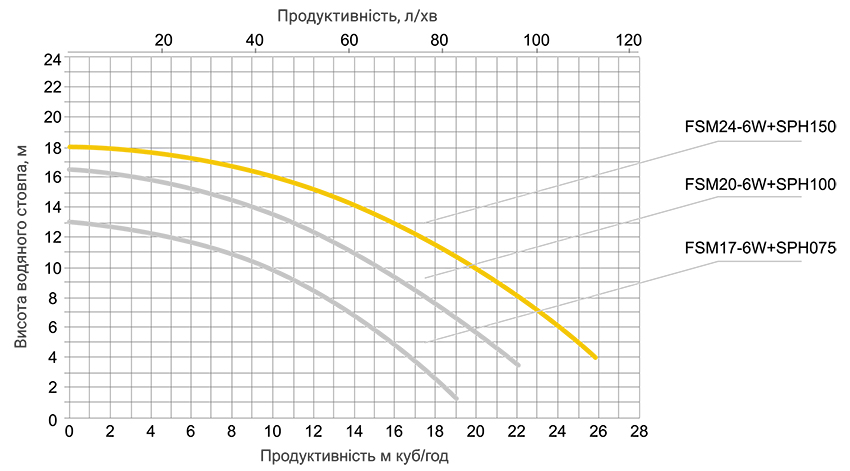

Графік продуктивності:

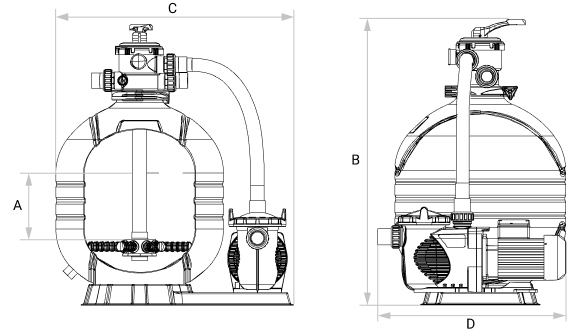

Габаритні розміри Emaux FSM:

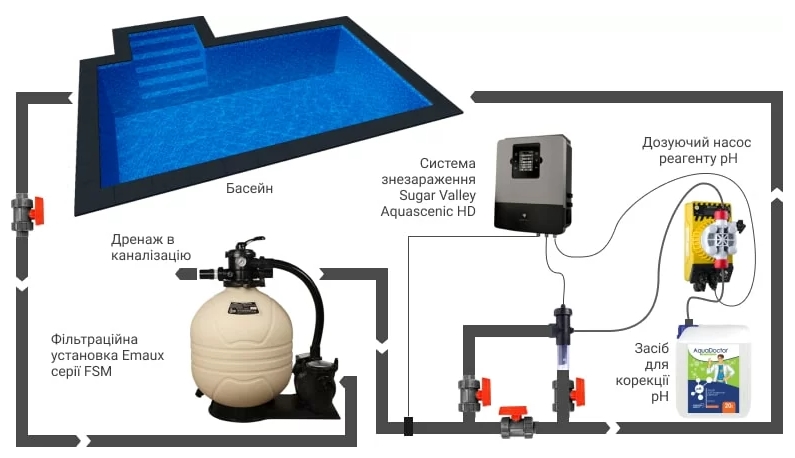

Схема монтажу:
