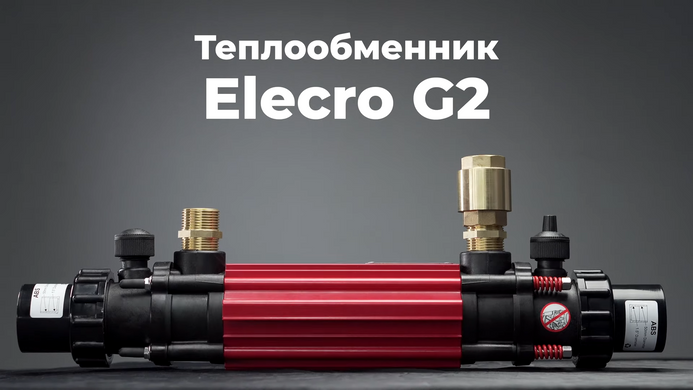

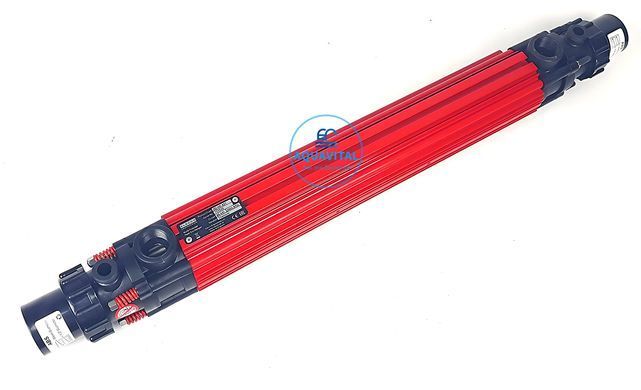

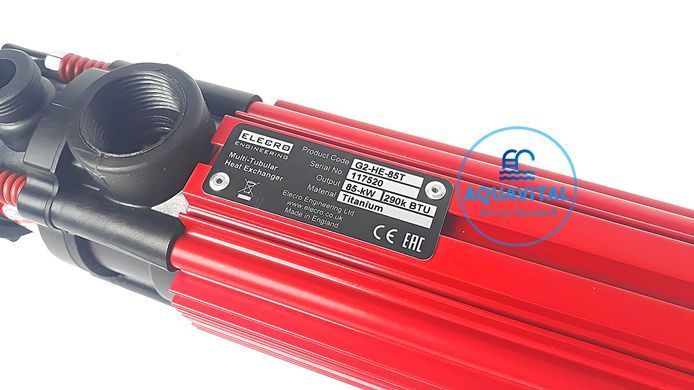

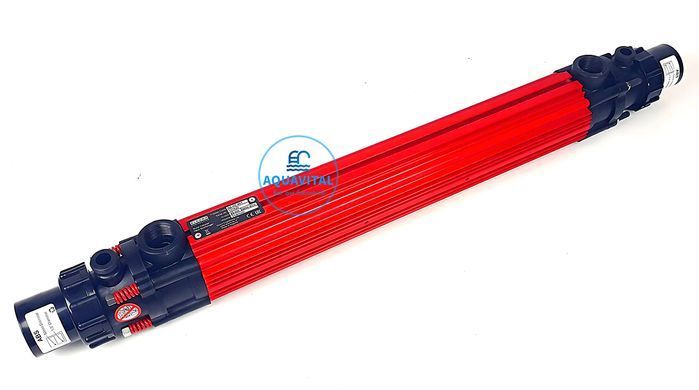

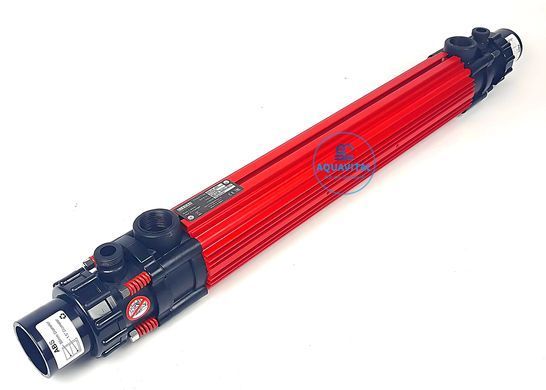

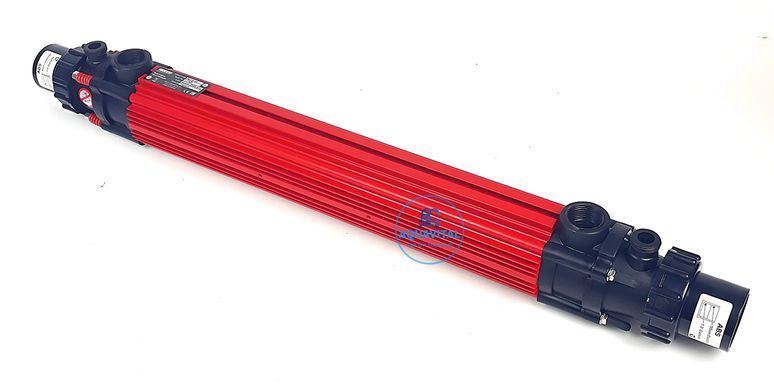

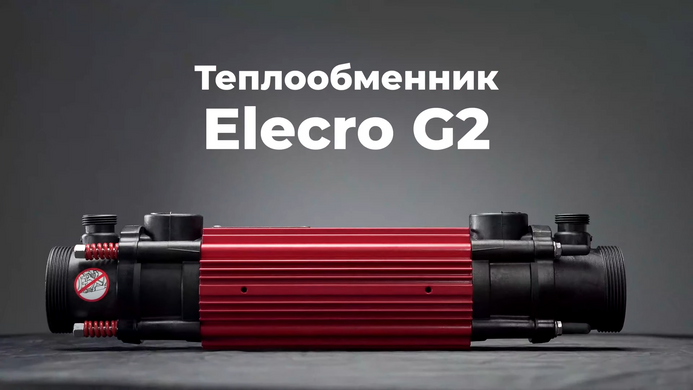

Теплообмінники титанові для басейнів Elecro серії G2
Використовуються для нагрівання води у стаціонарних домашніх та комерційних басейнах шляхом підключення його до контуру опалення. За рахунок використання нагрівальної спіралі та корпусу внутрішньої камери з титану цей теплообмінник дуже активно використовують у басейнах із морською водою. Розміщувати теплообмінник можна як у вертикальному, так і горизонтальному положенні.

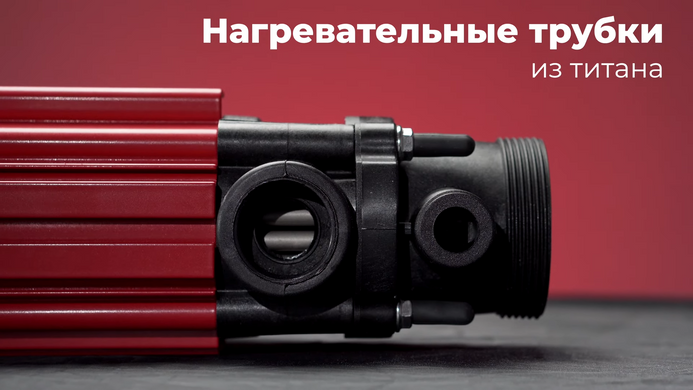

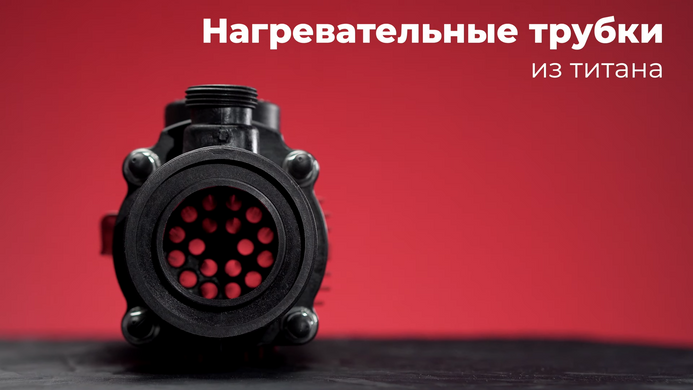

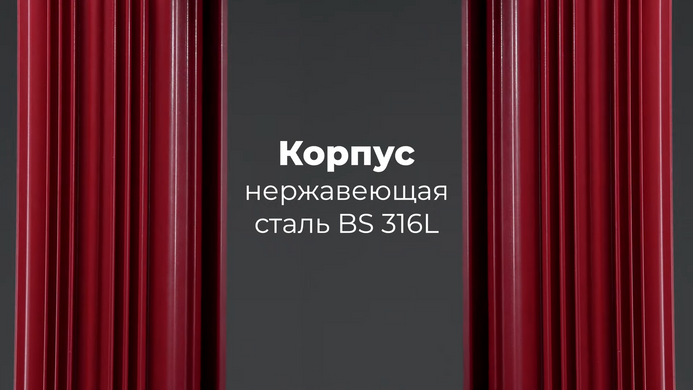

Теплообмінник виконаний з безлічі багатоканальних трубок з титану із захисним шаром із поліаміду, що збільшує площу тепловіддачі. Усередині самого теплообмінника є внутрішня камера, яка виконана із кислотостійкої нержавіючої сталі марки BS316L. Усередині цієї камери і розташовуються титанові трубки, якими тече гаряча вода первинного контуру і в цій же камері відбувається процес теплообміну - передача тепла від системи опалення до системи циркуляції води в басейні. З двох кінців теплообмінник оснащений литими приєднувальними фітингами із спеціального полімерного матеріалу.
Дуже важливою перевагою цього теплообмінника перед іншими подібними агрегатами в тому, що виробник здогадався помістити між корпусом та внутрішньою камерою шар теплоізоляційного матеріалу, який перешкоджає втратам тепла та непотрібному нагріванню корпусу теплообмінника. Такий нехитрий прийом дозволяє збільшити ККД приблизно в 2,5 — 3 рази!
Усі теплообмінники Elecro серії G2:
Модель | G2 30 | G2 49 | G2 85 | G2 122 |

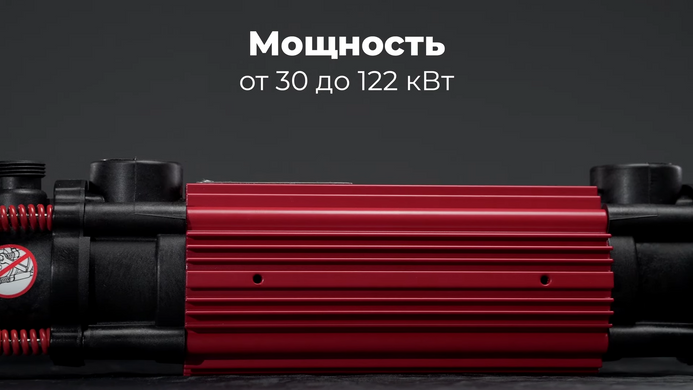

Потужність, кВт: | 30 | 49 | 85 | 122 |

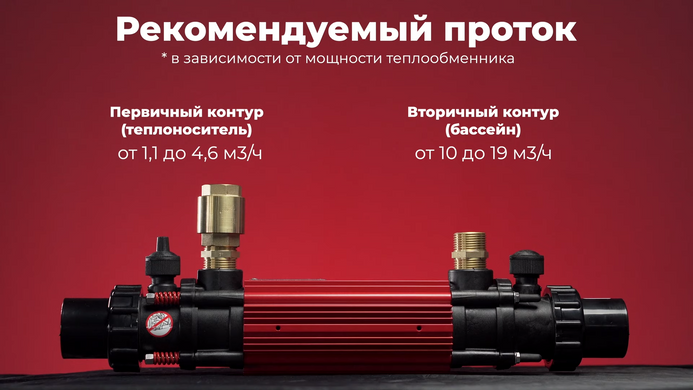

Потік первинного контуру (гаряча вода), що рекомендується, м³/год: | 1,3 | 2,2 | 3,2 | 4,6 |
Потік вторинного контуру (вода басейну), що рекомендується, м³/ч: | 14 | 17 | 17 | 19 |
Падіння тиску в первинному контурі, кПа: | 6,8 | 9,6 | 14,7 | 21,1 |
Падіння тиску у вторинному контурі, кПа: | 7 | 9,8 | 10,6 | 12,6 |

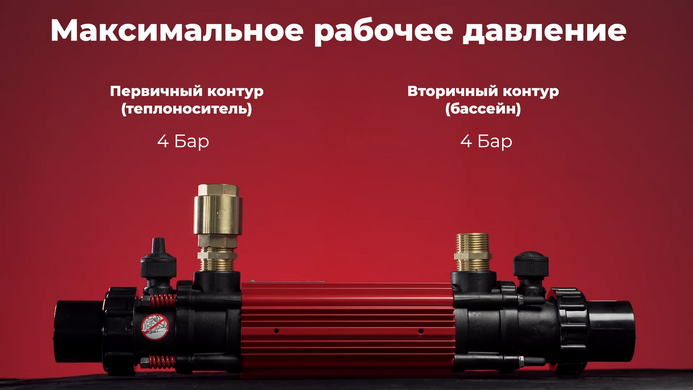

Максимальний тиск у первинному контурі, бар: | 4 |
Максимальний тиск у вторинному контурі, бар: | 4 |
З'єднання, дюйм: |

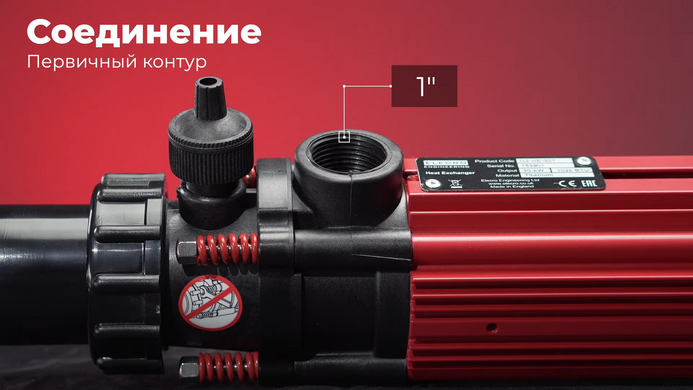

- первинний контур (гаряча вода): | 1 |

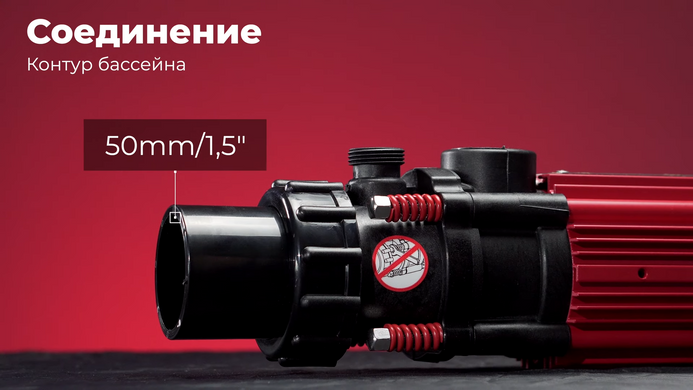

- Вторинний контур (басейнова вода): | 1½ |
Розміри (ДхВ), мм: | 540х131 | 710х131 | 840х131 | 1000х131 |
Вага, кг: | 3,5 | 4,5 | 4,5 | 6,4 |
Загальні технічні характеристики:
- Робочий тиск: не більше 4 бар
- Максимальна температура контуру опалення: 95 °C
- Температура води: +2...+45 °C
Переваги теплообмінника:
- Міцна та надійна конструкція.
- Настінний монтаж (постачається з монтажними скобами).
- Жорстка теплоізоляційна оболонка на первинному контурі, що забезпечує мінімальні тепловтрати та високий ККД.
- Велика кількість титанових трубок.
- Теплоізоляція внутрішньої камери
- Вироблено у Великій Британії.
- Гарантія: 12 місяців

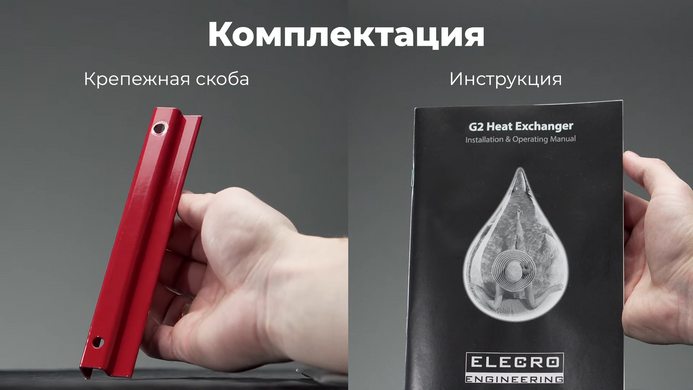

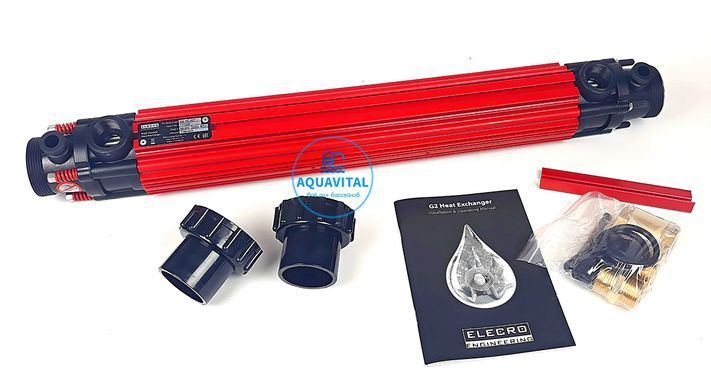

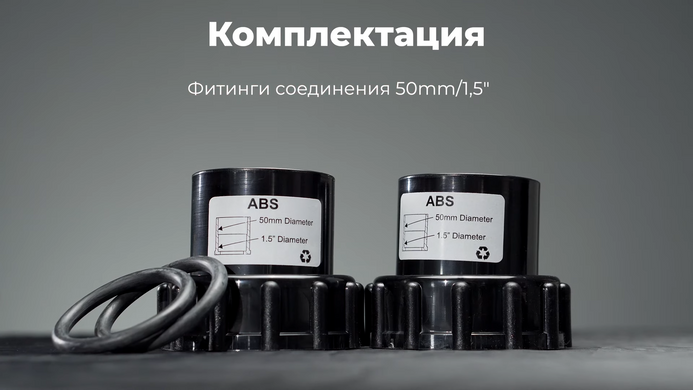

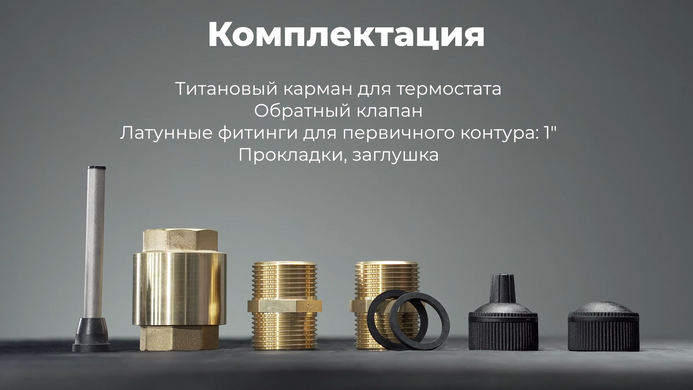

Комплектація:

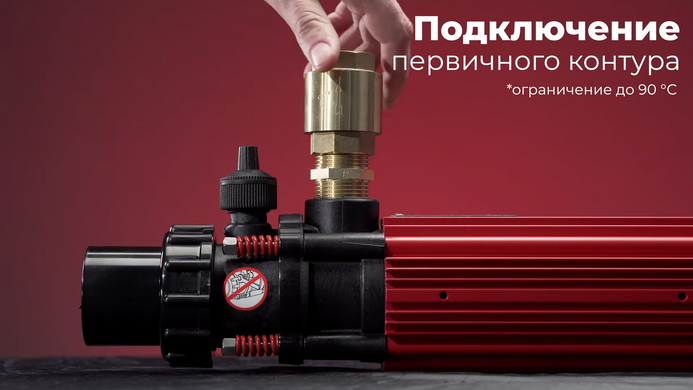

- 2 мідних первинних з'єднання діаметром 1" з зовнішнім різьбленням на обох кінцях
- 1 зворотний клапан діаметром 1"

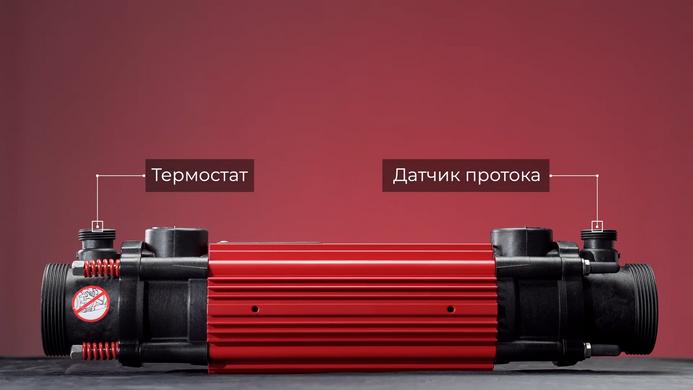

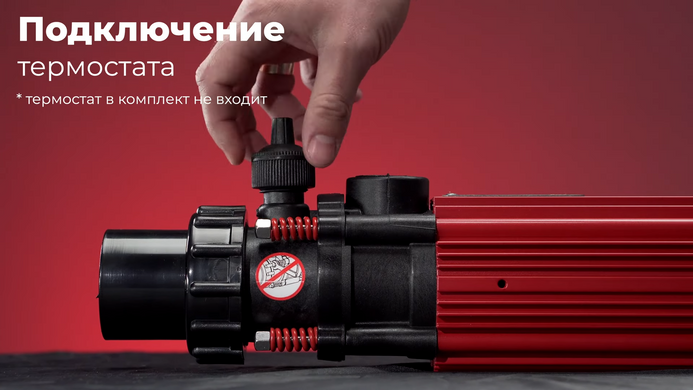

- Титанова кишеня термостата
- 1 заглушка труби та ущільнююча прокладка (для того боку, де немає термостату)
Розміри всіх теплообмінників Elecro серії G2 HE: |

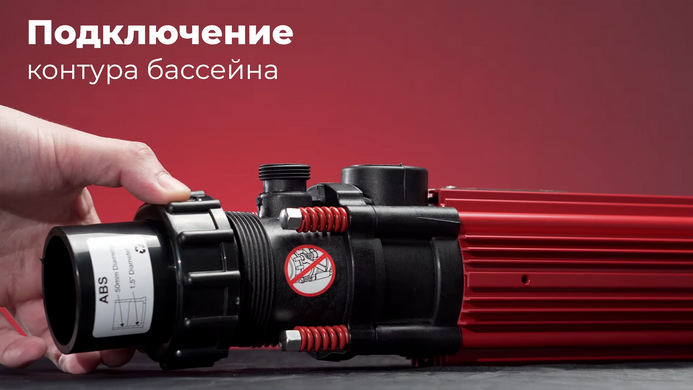

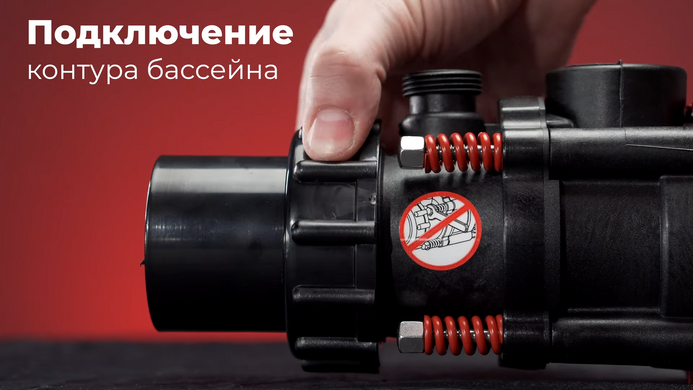

Підключення до
системи фільтрації води:
