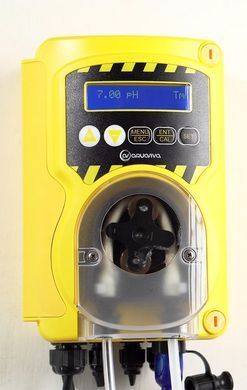

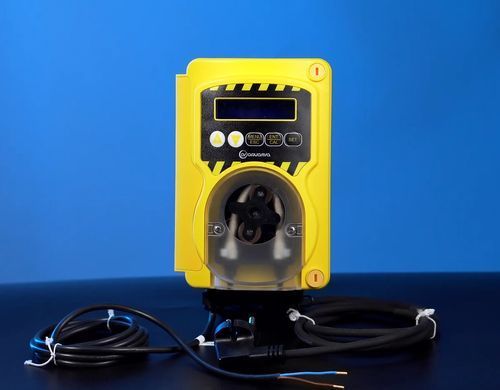

Aquaviva SMV Smart Plus для Rx (1,6 л/год) перистальтичний насос-дозатор для басейну

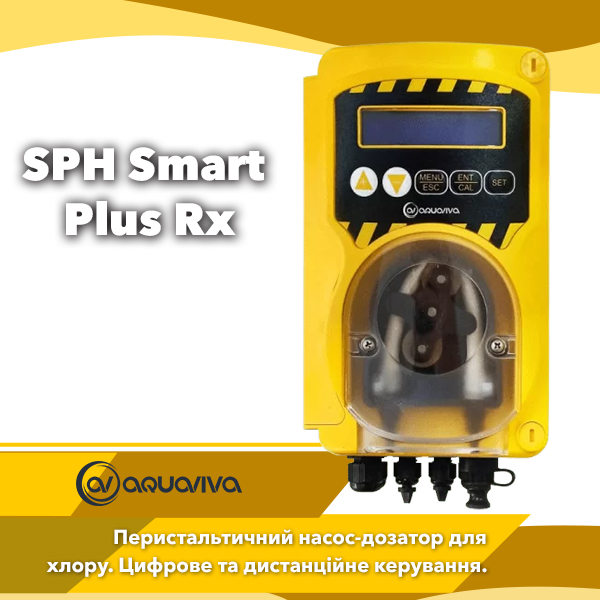

Насос-дозатор Aquaviva SMV Smart Plus Rx – розумна станція дезінфекції води

Сучасний басейн неможливо уявити без якісної хімічної обробки води. Якщо реагенти додаються нерегулярно або «на око», вода швидко втрачає прозорість, з’являються водорості, бактерії, слиз на стінках і неприємний запах. Щоб уникнути ручного дозування та людського фактору, використовують автоматичні дозуючі насоси – саме до таких належить цифровий перистальтичний насос Aquaviva SMV Smart Plus Rx.

Це професійне обладнання контролює окисно-відновний потенціал (Redox) і вносить рідкий дезінфектант строго у тому обсязі, який необхідний для підтримання стабільної та безпечної дезінфекції. Насос підходить як для приватних, так і для громадських басейнів і розрахований на роботу з чашами об’ємом до 250 000 літрів.

Такий самий насос для дозування розчинів pH

Призначення та ключові особливості Aquaviva SMV Smart Plus Rx

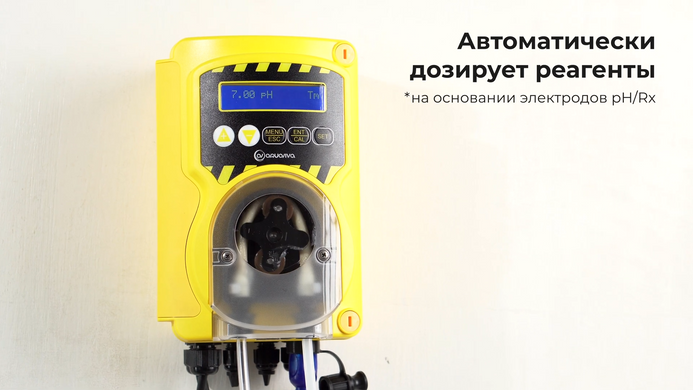

Aquaviva SMV Smart Plus Rx – це цифровий перистальтичний дозуючий насос продуктивністю до 1,6 л/год. Він:

• вимірює поточний Redox-потенціал води за допомогою електрода Rx;
• автоматично дозує дезінфікуючий препарат до досягнення заданого рівня;
• підтримує стабільний Redox без постійного контролю оператора;

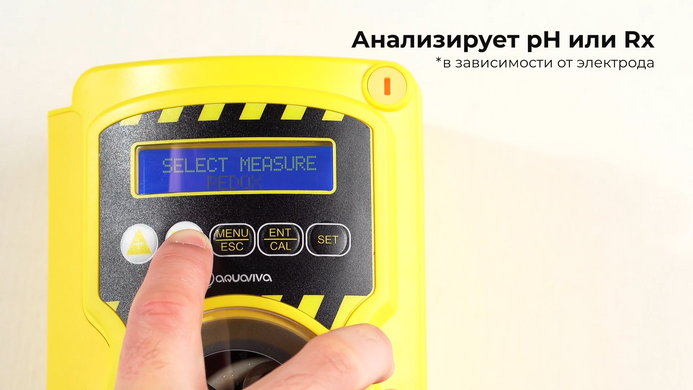

• може бути перепрограмований на роботу з корекцією pH при підключенні відповідного датчика.

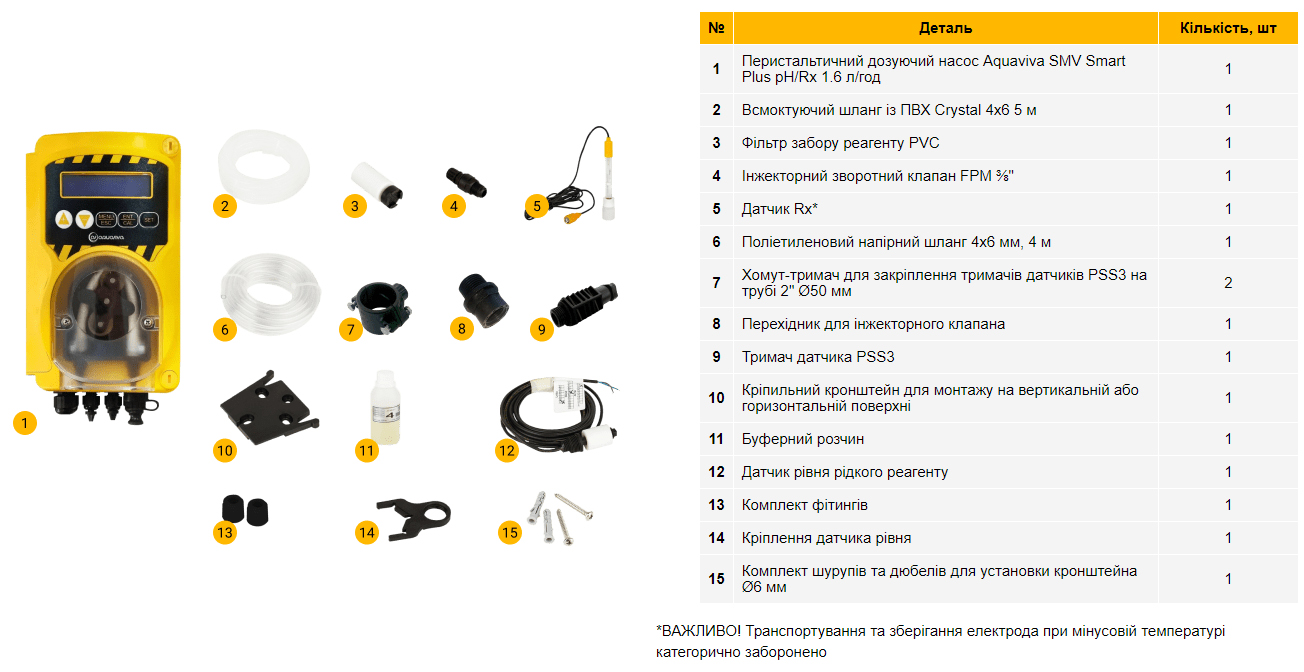

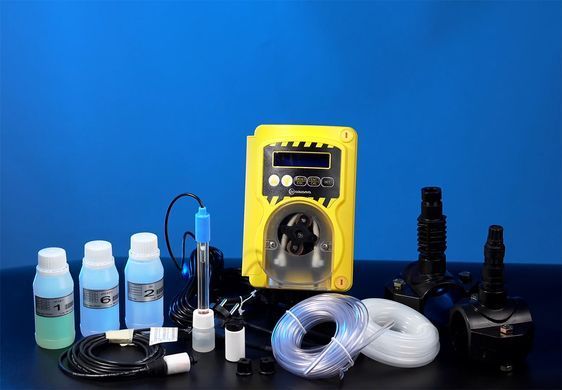

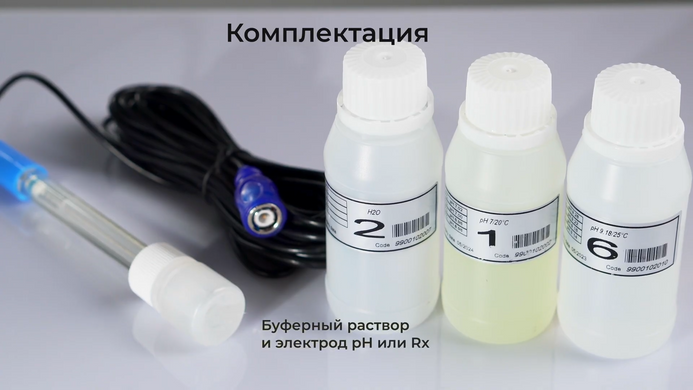

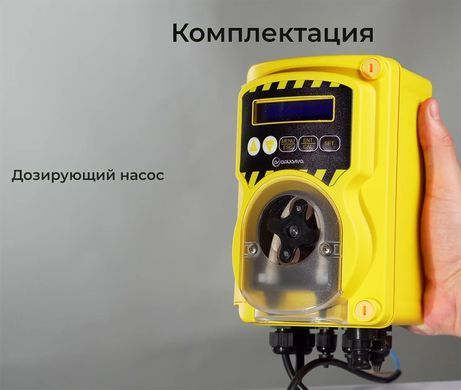

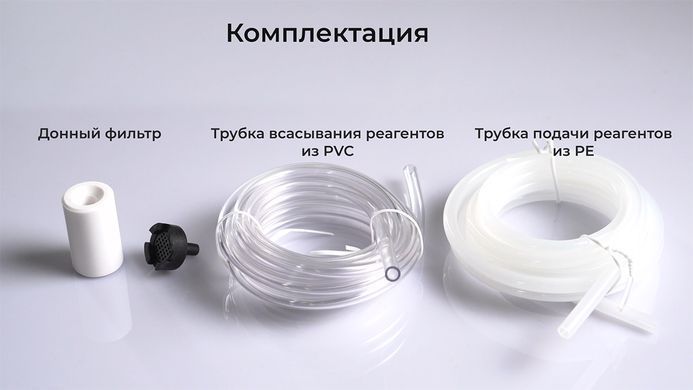

Вже «з коробки» у комплект входять:

• вимірювальний електрод Rx;
• калібрувальний розчин для електрода Redox.

Це означає, що відразу після монтажу, підключення до трубопроводу та первинного налаштування станція готова до повноцінної експлуатації — без додаткової покупки датчиків для Redox-контролю.

За потреби насос легко перевести з режиму Redox-контролю в режим керування pH: у цьому випадку пристрій буде орієнтуватися на сигнал pH-електрода та дозувати коригувальні реагенти (pH-мінус або pH-плюс). Для цього pH-датчик і калібрувальні розчини придбаваються окремо.

Безпека роботи та захист системи

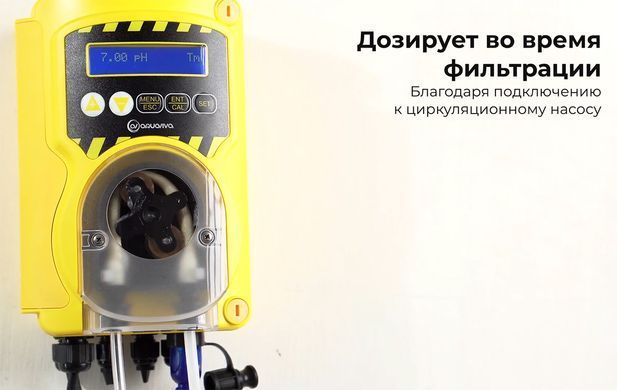

дозуючий насос можна пов’язати з циркуляційним: реагенти подаються лише тоді, коли працює система фільтрації. Це виключає дозацію під час зупиненої циркуляції та знижує ризик локальних передозувань у трубопроводі. Для віддаленого контролю аварійних ситуацій передбачено підключення реле сигналізації — у разі нестачі реагенту або несправності насос передасть тривожний сигнал на зовнішній контролер або систему автоматики. Циркуляційний насос і реле придбаваються окремо.

Надійність конструкції та строк служби

Перистальтичний вузол спроєктований для тривалої безперервної роботи: ролики обертаються на бронзових втулках, що зменшує тертя та зношування. Міцний корпус із поліпропілену та ступінь захисту IP65 забезпечують стійкість до вологи, бризок та пилу, тому насос упевнено працює в технічних приміщеннях з підвищеною вологістю та складними умовами експлуатації.

Що таке Redox і чому він важливий для басейну

Redox (окисно-відновний потенціал) показує, наскільки вода «здатна» знешкоджувати бактерії та органічні забруднення. На нього впливають рівень pH і концентрація дезінфектанта.

За низького pH Redox зростає, але вода стає агресивною до металу та оздоблення. За високого pH Redox падає: хлор працює гірше, з’являється наліт і подразнення шкіри. Недостаток дезінфектанта знижує Redox і погіршує знезараження, надлишок — підвищує Redox, створюючи ризик передозування.

Aquaviva SMV Smart Plus Rx постійно зчитує значення Redox з електрода та автоматично коригує подачу реагенту, підтримуючи безпечний рівень дезінфекції без ручних вимірювань і підстроювань.

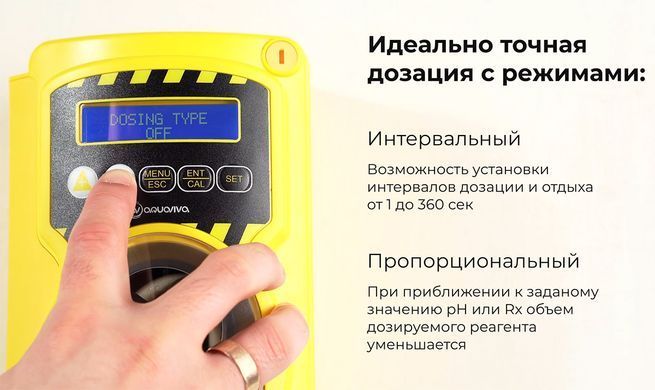

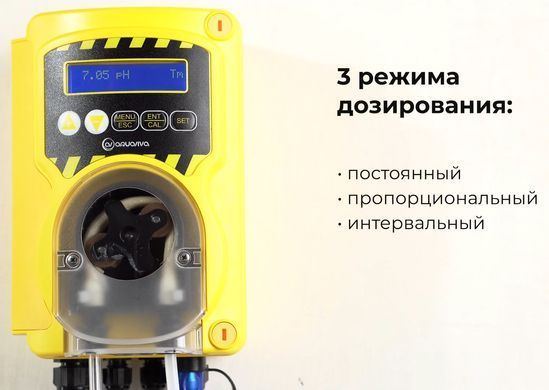

Режими роботи Aquaviva SMV Smart Plus Rx

Щоб адаптувати роботу під різні задачі та сценарії експлуатації, у насосі передбачено кілька режимів дозування.

1. Пропорційний режим. Насос використовує фіксований цикл тривалістю 300 секунд. У межах цього інтервалу він змінює час подачі реагенту залежно від різниці між фактичним і заданим Redox:

• якщо значення значно відрізняється від цільового — впорскування триває довше;
• у міру наближення до цільового рівня час дозації зменшується.

Такий підхід забезпечує плавний вихід на необхідні параметри без «перельоту» через цільове значення та знижує ризик передозування.

1. Постійний режим. У цьому режимі Aquaviva SMV Smart Plus Rx подає реагент із постійною продуктивністю до 1,6 л/год, орієнтуючись на показання електрода. Робота триває доти, доки Redox не досягне встановленого значення. Цей алгоритм зручно використовувати:

• під час запуску басейну;
• після значного забруднення води;
• коли потрібно швидко скоригувати параметри.

1. Інтервальний режим. Насос чергує цикли роботи та паузи, поступово підводячи Redox до цільового рівня. Користувач задає:

• тривалість дозації;
• тривалість перерви між впорскуваннями (у діапазоні від 1 до 360 секунд).

Цей режим особливо зручний, коли потрібне м’яке, поетапне внесення реагентів із контрольованими паузами для перемішування води в системі фільтрації.

Автоматичне дозування: стабільна якість води без участі оператора

Головна перевага Aquaviva SMV Smart Plus Rx – повністю автоматичний алгоритм роботи. Власник або сервісний інженер один раз:

• задає цільове значення Redox у меню;
• проводить калібрування електрода;
• налаштовує режим роботи та за потреби інтервал дозування.

Далі насос:

• в режимі реального часу аналізує показання електрода Rx;
• розраховує, скільки та як часто подавати дезінфектант;
• дозує реагент у точно необхідному об’ємі, не допускаючи різких стрибків.

Навіть якщо змінюються зовнішні умови (сильна спека, збільшення навантаження на басейн, дощі, частий долив свіжої води), система автоматично компенсує ці фактори. Оператору не потрібно постійно слідкувати за параметрами – насос сам підтримує заданий діапазон Redox.

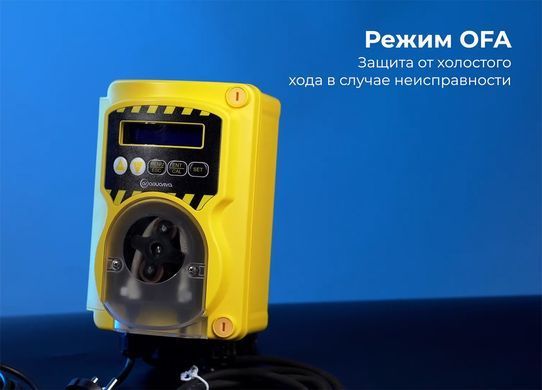

Захист і безпека: режим OFA та контроль аварійних ситуацій

Для захисту обладнання та запобігання нештатним ситуаціям в Aquaviva SMV Smart Plus Rx передбачено режим OFA (Over Feed Alarm):

• якщо протягом заданого часу не вдається досягти потрібного рівня Redox, насос припиняє дозування та подає аварійний сигнал;
• це допомагає вчасно виявити проблеми: відсутність реагенту, розрив дозуючої трубки, помилку датчика, порушення циркуляції або фільтрації.

Таким чином, станція дозації не подає хімію безконтрольно, якщо умови для нормальної роботи не виконані, та привертає увагу обслуговуючого персоналу до проблеми.

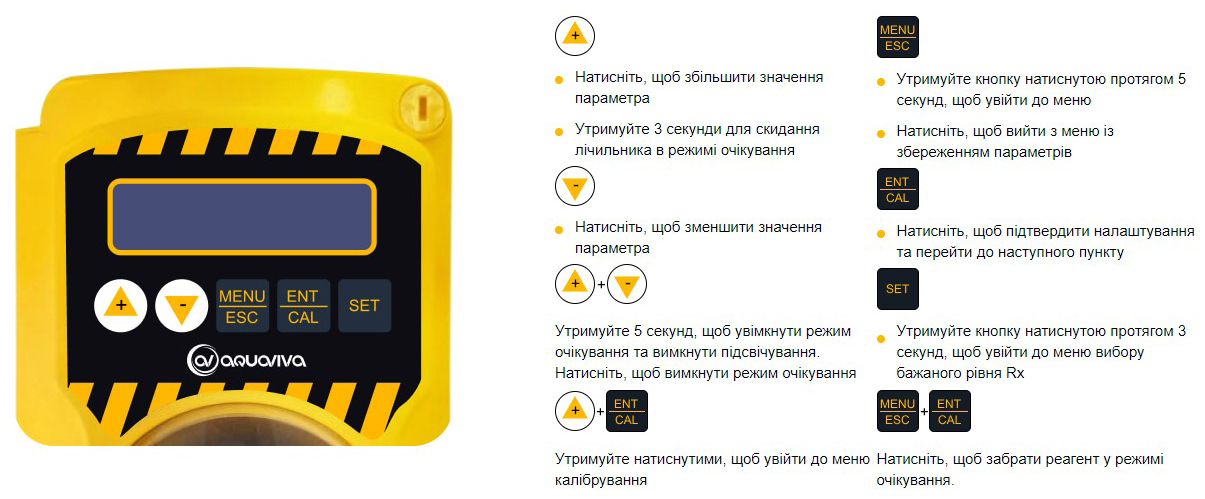

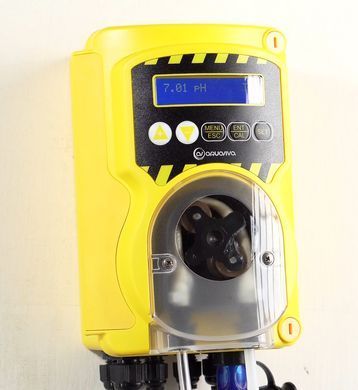

Світлодіодний дисплей

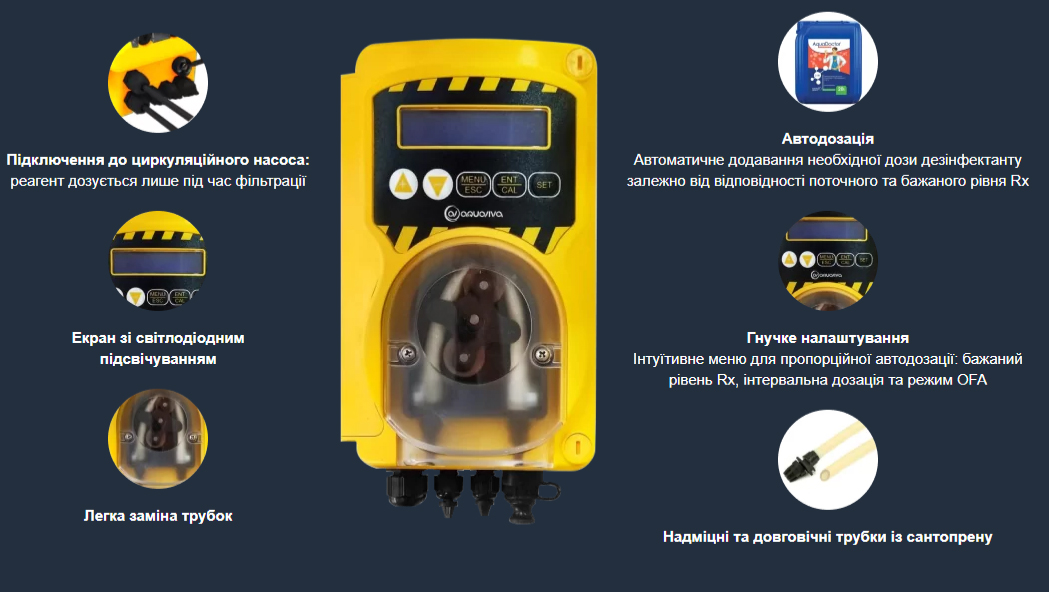

Конструктивні особливості

Трубки Santoprene: ресурс та стійкість до реагентів

У дозуючих насосах Aquaviva як робоча магістраль використовуються трубки з матеріалу Santoprene. Цей еластичний полімер поєднує властивості каучуку та термопласта, не боїться старіння, багаторазових пережимів і скручування, стійкий до дії хлорвмісних препаратів, кислот і лугів. Завдяки цьому дозування залишається стабільним, зменшується ризик тріщин і розривів під час щоденної експлуатації, а обслуговування зводиться до простої періодичної заміни трубки без розбирання насоса.

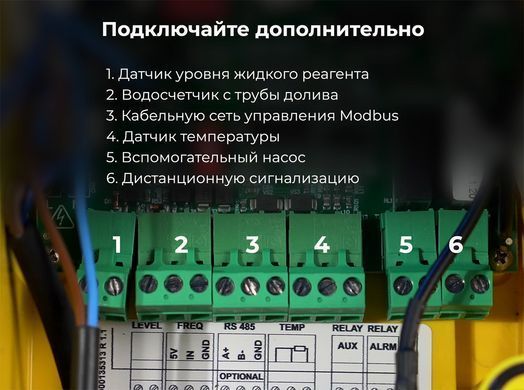

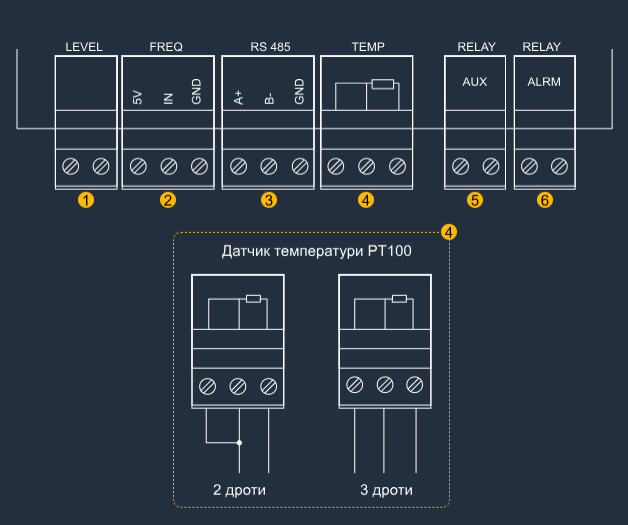

Розширені функціональні можливості та підключення

Конструкція та електроніка Aquaviva SMV Smart Plus Rx дозволяють інтегрувати його в комплексну систему автоматики басейну та гнучко налаштовувати під конкретний об’єкт. До насоса можна підключити:

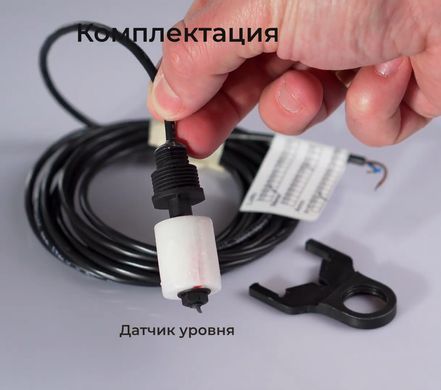

1. Датчик рівня рідкого реагенту. При зниженні рівня хімії насос блокує дозування та захищає перистальтичну головку від роботи «насухо». Датчик рівня входить у комплект.
2. Водолічильник на лінії доливу. Дозволяє бачити об’єм свіжої води після промивки фільтра або підживлення басейну та враховувати його при коригуванні дозування. Придбається окремо.

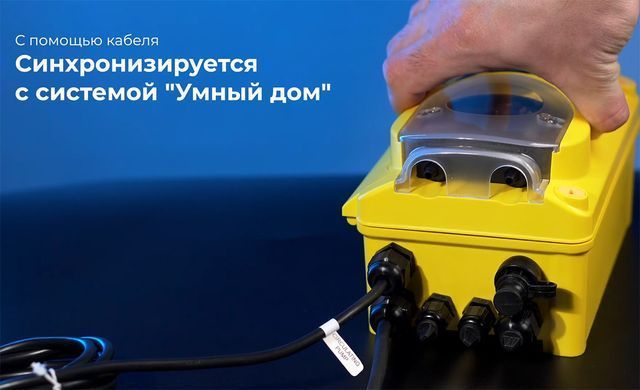

3. Кабельну мережу RS485 (Modbus). Забезпечує дистанційне керування, зміну налаштувань, контроль Redox та отримання аварійних повідомлень з панелі, ПК чи смартфона. Спрощує інтеграцію з системою «Розумний дім».
4. Температурний датчик PT100. Показує поточну температуру води на дисплеї дозатора та допомагає точніше контролювати роботу системи. Придбається окремо.
5. Реле допоміжного дозуючого насоса. Дозволяє підключити додатковий насос і дозувати другий реагент за сигналом основного датчика Redox. Розширює можливості системи. Насос і реле купуються окремо.
6. Реле аварійної сигналізації. Передає інформацію про несправності, нестачу реагенту або спрацювання захисту OFA на зовнішній контролер чи систему оповіщення.

Перистальтичний принцип роботи: захист механіки від хімії

Aquaviva SMV Smart Plus Rx належить до перистальтичних дозуючих насосів: реагент рухається всередині еластичної трубки, що проходить по кільцевій доріжці. Усередині головки обертаються ролики, які послідовно стискають і розтискають трубку. У момент стискання перед роликом утворюється зона розрядження, трубка заповнюється розчином, а далі при подальшому обертанні ролика рідина м’яко виштовхується вперед у дозуючу лінію та далі в трубопровідну систему басейну.

За такого принципу роботи хімія контактує лише з внутрішньою поверхнею трубки, а корпус, механічні вузли та електроніка повністю ізольовані від агресивних реагентів. Це захищає насос від корозії, зменшує знос, спрощує обслуговування та дозволяє безпечно використовувати широкий спектр препаратів: хлорвмісні, кислотні та лужні склади.

Дистанційне керування та інтеграція в автоматику

Aquaviva SMV Smart Plus Rx може стати частиною єдиного центру керування інженерними системами об’єкта. Через кабельну мережу та Modbus:

• диспетчер або власник бачить стан станції дозування;
• може змінювати налаштування без походу в технічне приміщення;
• швидко реагує на попередження та аварійні повідомлення.

Для готелів, СПА-комплексів, спортивних центрів і приватних об’єктів із розвиненою інфраструктурою це суттєва перевага: управління басейном стає передбачуваним, прозорим і менш залежним від людського фактору.

Заземлення дозуючих насосів: захист датчиків і металоконструкцій

Для стабільної роботи системи дозування важливо організувати правильне заземлення. Заземлювальний електрод рекомендується встановлювати якомога ближче до вимірювальних елементів — електродів pH, датчиків FreeCl та ORP (Redox). Він відводить блукаючі струми з води, зменшує ризик перешкод і похибок при зчитуванні показань, допомагає підтримувати точність вимірювання pH, Redox та рівня вільного хлору.

Додатково правильно виконане заземлення зменшує електрохімічну корозію металевих елементів, що контактують із водою: драбин, закладних деталей, валів насосів та інших вузлів. У результаті станція дозування працює стабільніше, а обладнання басейну довше зберігає ресурс і зовнішній вигляд.

Функціональні можливості

• Можливість підключити електрод Rx або pH
• Можливість підключити температурний датчик PT100
• Можливість підключити допоміжне реле додаткового дозуючого насоса
• Можливість підключити допоміжне реле аварійного сигналу
• Можливість підключити датчик рівня рідкого реагенту (постачається в комплекті)
• Можливість підключити водолічильник на трубу доливу. Інформація про приплив води після промивки фільтра
• Можливість підключити мережу дистанційного управління Modbus
• Підключення до станції управління дозуванням Aquaviva: ні
• Підключення виносної кнопки дистанційного управління: ні
• Підключення датчика протоку: ні
• Регулювання частоти впорскування: ні
• Затримка ввімкнення: ні
• Затримка калібрування: ні
• Збір статистики: так, за допомогою водолічильника
• Таймер: ні
• Пароль: ні

Характеристики

• Напруга живлення: 230В / 50Hz
• Споживана потужність: 10 Вт
• Тип насоса: перистальтичний
• Тип дозування: постійне та пропорційне
• Тип управління: цифровий LCD дисплей + дистанційне по протоколу Modbus

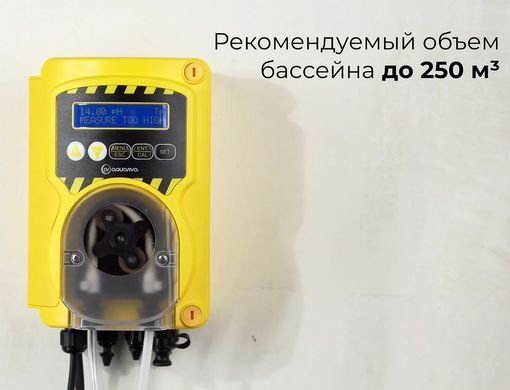

• Об’єм басейну: до 250 м³

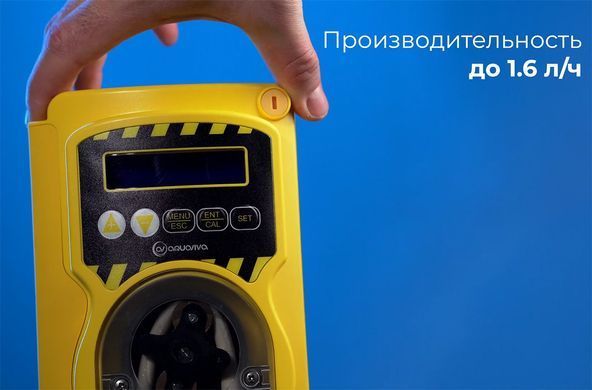

• Продуктивність: до 1,6 л/год

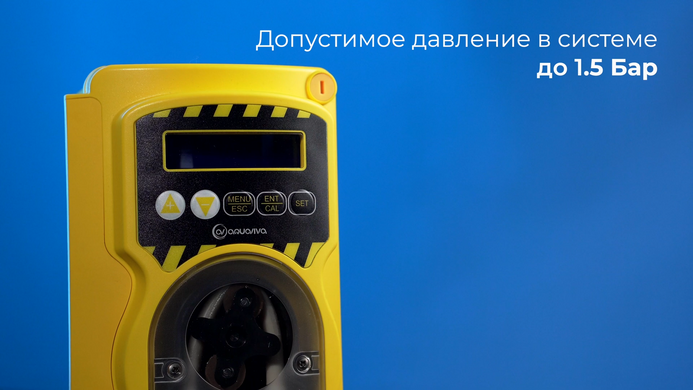

• Тиск у трубопроводі: до 1,5 бар
• Діапазон аналізу Redox: від 200 до 999 мВ
• Діапазон налаштування бажаного рівня Rx: від 400 до 850 мВ
• Діапазон аналізу pH: від 3 до 10
• Діапазон налаштування бажаного рівня pH: від 6 до 8
• Розмір трубки підключення (внутрішній/зовнішній): 4/6 мм
• Матеріал трубки в насосі: сантопрен
• Ступінь пиловологозахисту: IP65
• Виробник: Aquaviva
• Країна виробник: Італія
• Гарантія: 24 місяці

Габаритні розміри

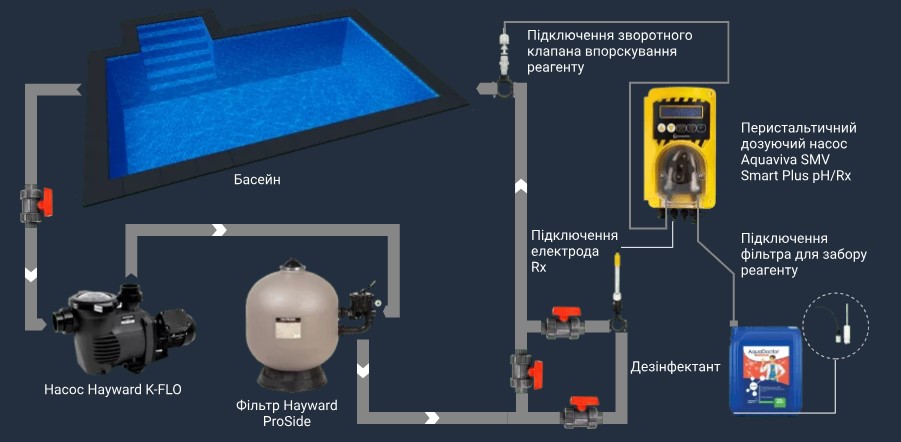

Схема підключення та встановлення в басейні
