Aquaviva pH/Rx + Free Cl (5 л/год) система мембранних дозуючих насосів

Станція дозування Aquaviva pH/Rx + Free Cl: комплексний контроль води в басейні

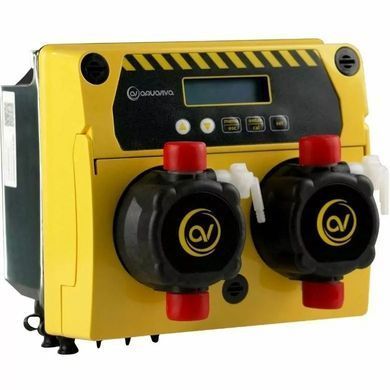

Станція дозування на мембранних насосах AquaViva pH/Rx + Free Cl — це готова автоматична система контролю води в басейні, яка одночасно стежить за рівнем pH, концентрацією вільного хлору та Redox-потенціалом. Обладнання підходить для приватних і громадських басейнів об’ємом до 500 000 л та бере на себе всю рутинну роботу з внесення реагентів.

Блок керування з LCD-дисплеєм і зрозумілим меню дозволяє як працювати повністю в автоматичному режимі, так і вручну задавати відсотки від максимальної продуктивності для будь-якої хімії — флокулянта, коректора pH, дезінфектанта. Для власника або сервісної компанії це означає: менше ручних вимірювань, менше помилок і стабільну якість води протягом усього сезону.

Така сама станція з Wi-Fi керуванням:

Як працює система дозування

В основі станції Aquaviva pH/Rx + Free Cl — три вимірювальні контури: електрод pH контролює кислотно-лужний баланс води, амперометрична комірка Free Cl вимірює концентрацію вільного хлору, а датчик Redox (Rx), за його наявності, дає додаткове уявлення про «дезінфікуючу силу» води та служить допоміжним параметром контролю.

Контролер системи дозування постійно отримує сигнали від датчика pH і комірки Free Cl, порівнює їх із заданими уставками і в режимі реального часу коригує роботу двох мембранних дозуючих насосів: один подає реагент для підвищення або зниження pH, другий — хлорвмісний дезінфектант. Дозація відбувається пропорційно відхиленню від норми: при значному розходженні станція збільшує подачу хімії, при мінімальному — знижує кількість впорскувань, підтримуючи стабільну якість води без передозувань.

Вільний хлор і pH: базові параметри безпеки

Вільний хлор — це активна форма хлору (хлорноватиста кислота та іони гіпохлориту), яка відповідає за реальне знезараження води. Саме цей показник визначає, наскільки ефективно хлор знищує бактерії, віруси та органічні забруднення. Для басейнів рекомендований діапазон вільного хлору — 0,3–0,6 мг/л. Якщо значення нижче — дезінфекція слабшає; якщо вище — зростає ризик подразнення шкіри та слизових, а також виникає запах «хлорки». Амперометрична комірка Free Cl, що входить до складу станції Aquaviva, безперервно вимірює концентрацію вільного хлору та передає дані на контролер, який автоматично коригує подачу дезінфектанта.

pH — водневий показник, що визначає кислотно-лужний баланс води. Від нього безпосередньо залежать комфорт під час купання, корозійна активність і ефективність хлорвмісних дезінфектантів. Оптимальний діапазон pH для басейнової води — 7,2–7,4. У цьому проміжку вода вважається нейтральною: вона не пошкоджує метал і облицювання та не викликає дискомфорту у відвідувачів. При підвищенні pH вода стає лужною, хлор працює гірше, з’являється наліт і запах; при зниженні — посилюється корозія металоконструкцій і руйнування швів. Електрод pH, що йде в комплекті, постійно передає на станцію поточні значення, а дозуючий насос автоматично додає коректор pH (pH+ або pH−), доводячи параметр до заданого рівня.

Завдяки взаємодії електрода pH та амперометричної комірки Free Cl станція забезпечує повний контроль ключових параметрів води без постійних ручних вимірювань і «підбору» дози на око.

Автоматичне дозування pH і вільного хлору

Система мембранних дозуючих насосів Aquaviva pH/Rx + Free Cl у режимі реального часу:

• вимірює pH у діапазоні 0–14;
• контролює концентрацію вільного хлору від 0 до 5 мг/л за допомогою амперометричної комірки Free Cl;
• отримує сигнал від датчика Redox (від –99 до 1000 мВ) для інформаційного контролю якості дезінфекції.

На основі цих даних один насос підтримує необхідну концентрацію дезінфектанта (вільного хлору), а другий коригує кислотно-лужний баланс. Власник басейну задає цільові значення, а станція Aquaviva автоматично дозує реагенти у правильних пропорціях. Навіть при зміні погоди, стрибках температури або збільшенні кількості відвідувачів вода залишається прозорою, безпечною та такою, що відповідає санітарним нормам.

Ручний режим: фіксована продуктивність під конкретні завдання

Бувають ситуації, коли автоматичного контролю недостатньо — потрібно самостійно задати, скільки й як довго насос дозує реагент: під час шокової обробки води, першого запуску басейну після зимової консервації або при використанні нестандартної хімії.

У ручному режимі станція дозування Aquaviva дозволяє оператору самостійно вибрати відсоток від максимальної продуктивності (від 10 до 100 %), встановити постійну витрату до 5 л/год для кожного мембранного насоса та контролювати всі параметри через LCD-дисплей. Будь-яка зміна налаштувань виконується за кілька натискань, тому система легко адаптується під разові технологічні задачі, зберігаючи точність професійного дозуючого обладнання для басейну.

Конструктивні особливості дозуючого насоса

Режими економії та безпеки

Щоб станція дозування працювала економно та безпечно, у її логіці передбачено кілька захисних режимів:

Режим Pro Band під час наближення показника pH або Free Cl до встановленого значення поступово зменшує частоту упорскувань. Корекція стає плавною та точною, виключається надмірне використання реагентів і забезпечується економна витрата хімії.

Режим Alarm Band дає можливість задати допустимі межі для датчиків. Якщо показники виходять за ці межі (наприклад, через некоректне калібрування або несправність електрода), станція тимчасово призупиняє дозування до з’ясування причин, запобігаючи передозуванню та можливому пошкодженню обладнання.

Функція OFA (Over Feed Alarm) відключає дозування та активує аварійний сигнал, якщо протягом заданого часу система не змогла довести параметри води до цільових значень. Це класичний захист від «холостого ходу»: розриву трубки, відсутності реагенту в ємності або проблем із циркуляцією.

Такі функції особливо важливі для басейнів в Україні, де персонал часто виконує одразу кілька завдань: станція Aquaviva pH/Rx + Free Cl самостійно контролює коректність процесу дозування і додатково страхує оператора.

Підключення та інтеграція в автоматику басейну

Система мембранних дозуючих насосів Aquaviva легко інтегрується в існуючу інфраструктуру басейну. На панелі передбачено набір входів і реле, який дозволяє:

Передбачено такі елементи:

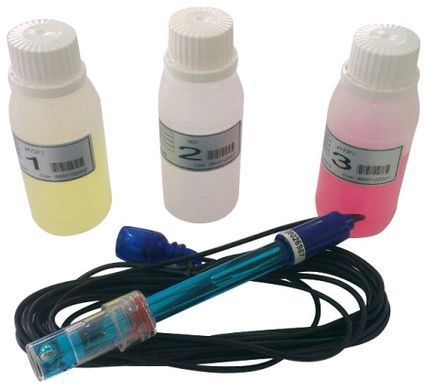

1,2: входи для датчиків pH і Redox з роз’ємами BNC — основа автоматичного контролю; датчики та калібрувальні розчини входять у комплект;

3: вхід для температурного датчика PT100 — дає можливість враховувати вплив температури на вимірювання pH і відображати поточну температуру води (датчик купується окремо);

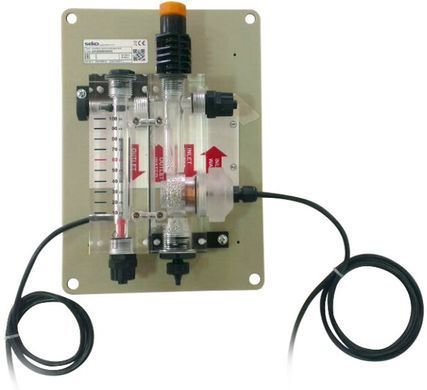

4: Підключення амперометричної комірки Free Cl дозволяє системі контролювати рівень вільного хлору (комірка у комплекті);

5: вхід для частотного датчика протоку — захищає від дозування при зупиненому фільтраційному насосі (датчик купується окремо);

6,7: входи для датчиків рівня реагентів — при зниженні рівня хімії подається світловий сигнал, а насос блокується до поповнення ємності (датчики купуються окремо);

8: Підключення герконового датчика протоку REED — запобігає ризику дозування при виключеному фільтраційному насосі. Датчик купується окремо.

9: не використовується;

10: клеми живлення системи дозуючих насосів;

11,12: реле pH і Redox для підключення додаткових насосів, якщо об’єкт потребує більшої продуктивності або кількох реагентів;

13: реле аварійної сигналізації для передачі даних на зовнішній контролер або систему диспетчеризації.

Завдяки такій конфігурації станція дозування легко інтегрується в інженерну інфраструктуру приватних і комерційних басейнів.

LCD-дисплей

Заземлення дозуючої системи: стабільні показники та захист металу

Щоб станція дозування працювала точно й без перебоїв, поряд із датчиками pH, FreeCl і ORP/Redox встановлюють заземлюючий електрод. Він відводить блукаючі струми з води, зменшує електричні перешкоди під час вимірювань і знижує ризик електрохімічної корозії металевих елементів: драбин, закладних деталей, форсунок, валів насосів. Завдяки правильному заземленню вимірювальні зонди довше зберігають стабільні показники, а все обладнання басейну отримує додатковий захист від передчасного зношення.

Мембранні дозуючі насоси Aquaviva: як вони працюють

Серце станції — мембранні соленоїдні насоси Aquaviva, спроєктовані спеціально для систем водопідготовки басейнів. Електромагнітна котушка (соленоїд) приводить у рух шток, який деформує мембрану. Під час зворотного ходу в головку насоса засмоктується розчин реагенту, а при прямому русі він витискається в дозуючу лінію та далі — у трубопровід басейну.
Керамічні кулькові клапани надійно блокують зворотний рух рідини, тому реагент завжди подається в одному напрямку, а дозування залишається стабільним навіть за зміни тиску.

У порівнянні з перистальтичними дозаторами мембранні соленоїдні насоси:

• краще працюють при підвищеному тиску в трубопроводі;
• забезпечують стабільну продуктивність на довгих трасах;
• підходять для більшості систем водопідготовки — від приватних басейнів до готельних комплексів та аквапарків.

PTFE-мембрана Aquaviva: довговічність та стійкість до реагентів

Основний елемент, який безпосередньо контактує з хімією, — мембрана. У насосах Aquaviva використовується мембрана з PTFE (фторопласту). Цей матеріал спеціально створений для роботи з агресивними реагентами: він не руйнується під дією кислот, лугів та хлорвмісних дезінфектантів, не вбирає розчини та з часом не деформується.

Розрахунковий ресурс PTFE-мембрани — до 5 років безперервної експлуатації за умови дотримання регламенту обслуговування. За потреби її легко замінити: знімна робоча головка дозволяє провести сервіс без повного розбирання насоса та складних монтажних робіт. Для власника басейну в Україні це означає нижчі експлуатаційні витрати, передбачувану роботу станції дозування та відсутність неприємних сюрпризів у розпал сезону.

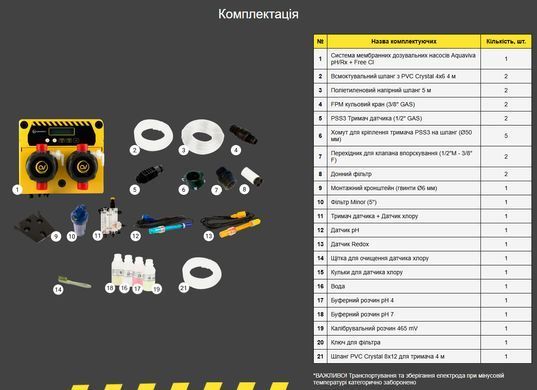

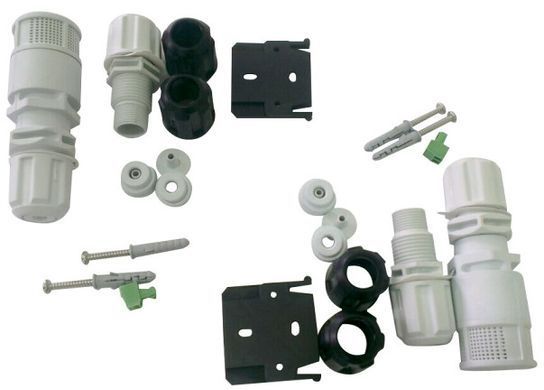

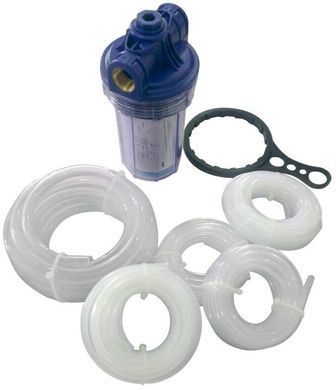

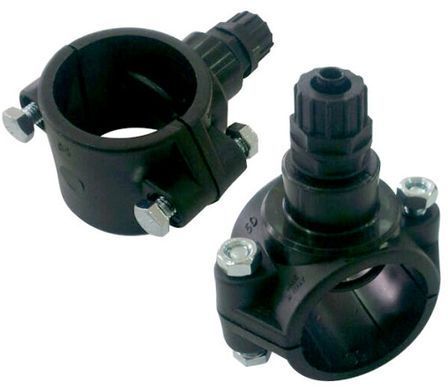

Комплектація

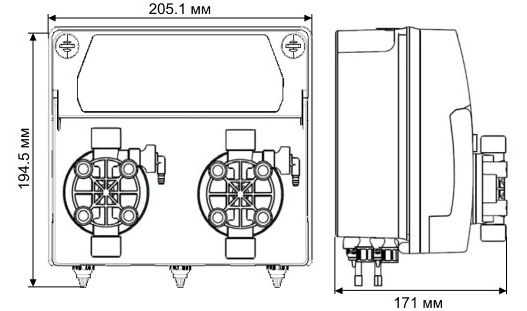

Габаритні розміри

Схема підключення

та встановлення у басейні

Схема підключення амперометричної ячейки
