Aquaviva APG800 Universal (0,1 - 18 л/год) мембранний насос-дозатор для басейну

Мембранний дозуючий насос Aquaviva APG800 Universal

Aquaviva APG800 Universal — це професійний мембранний дозуючий насос для автоматичного внесення хімічних реагентів у басейн об'ємом до 750 000 літрів. Він поєднує високу продуктивність, надійність і просте аналогове управління, забезпечуючи точне дозування хімії без участі людини.

Продуктивність регулюється вручну в діапазоні від 0,1 до 18 л/год, а максимальний допустимий тиск у системі трубопроводу — до 12 бар. Насос працює як у постійному, так і в пропорційному режимі, що робить його універсальним рішенням для приватних і громадських басейнів, аквапарків та систем водопідготовки.

Якщо необхідний насос із продуктивністю до 54 л/год, рекомендуємо звернути увагу на насос старшої моделі Aquaviva APG803 Universal.

Переваги та принцип роботи

Aquaviva APG800 Universal оснащений аналоговим потенціометром для плавного регулювання подачі реагенту від 0 до 100%. У ручному режимі насос дозує реагент із постійною швидкістю, а при підключенні до станції управління дозуванням або водолічильника — працює в пропорційному режимі, підлаштовуючись під вхідні імпульси.

Мембранний принцип роботи базується на русі діафрагми, яка всмоктує і виштовхує рідину через дозуючу головку. Завдяки використанню тефлонової мембрани PTFE, насос стійкий до дії кислот, лугів і хлорвмісних реагентів, забезпечуючи довговічність і стабільність дозування.

Корпус має ступінь захисту IP65, що гарантує стійкість до вологи, пилу і хімічних випарів.

Конструктивні особливості дозуючого насоса

Ручний режим дозування

У постійному режимі насос дозує реагент із вибраною швидкістю — від 0 до 100% продуктивності.

• При 100% навантаженні продуктивність становить 7–18 л/год, залежно від тиску у трубопроводі басейну.
• Для регулювання витрати достатньо повернути ручку потенціометра на панелі керування до потрібного значення по білій шкалі.

Такий режим ідеально підходить для постійного підтримання заданого рівня pH або дезінфектанта.

Пропорційне дозування від станції керування

Aquaviva APG800 може отримувати керуючий сигнал від станції автоматичного дозування Aquaviva (наприклад, pH/Rx-контролера). У цьому режимі подача реагенту синхронізується зі значенням вхідного струму 4–20 мА:

• при сигналі 4 мА — подача реагенту припиняється;
• при сигналі 20 мА — насос працює на максимальної потужності.

Регулювання дозування у цьому режимі виконується через потенціометр на лицьовій панелі.

Пропорційне дозування від водолічильника

При підключенні до водолічильника з імпульсним виходом насос дозує реагент пропорційно кількості отриманих імпульсів. Режим обирається кнопкою SEL, при цьому загоряється відповідний індикатор.

Доступні такі варіанти налаштування:

Множення сигналу 1:n — від 1 до 10 впорскувань на 1 сигнал

Відрегулювати кількість впорскувань дозованого реагенту в діапазоні від 1 до 10 на кожен отриманий імпульс можна за допомогою червоної шкали потенціометра.

Ділення сигналу 1:n — від 1 до 10 імпульсів на 1 впорскування

• Ділення сигналу 1:1. Насос робить 1 впорскування після отримання 1 імпульсу.
• Ділення сигналу 10:1. Насос робить 1 впорскування після отримання 10 імпульсів.
• Ділення сигналу 4:1. Насос робить 1 впорскування після отримання 4 імпульсів.

Така гнучкість дозволяє адаптувати дозування під особливості конкретної системи водопідготовки.

Ручне керування

Функціональні можливості дозуючого насоса

1,2: підключення реле тривоги — забезпечує контроль рівня реагенту на відстані (реле купується окремо).

3,4: вхід для станції керування дозуванням Aquaviva — для дозування реагенту за сигналом 4–20 мА.

5: не використовується

6,7: підключення водолічильника — дозволяє працювати з імпульсним сигналом витратоміра.

8: блок із шести двопозиційних перемикачів — задає режими роботи насоса та додаткові функції.

9: датчик рівня реагенту — блокує насос при вичерпанні хімії, запобігаючи роботі «всуху». Входить в комплект.

Блок двопозиційних перемикачів

Блок, розташований на електронній платі дозуючого насоса, складається з 6 двопозиційних перемикачів. Кожен перемикач має 2 положення: OFF та ON:

1) Блокування вибору режиму роботи насоса

OFF - кнопка SEL працює для вибору режиму роботи насоса.

ON - кнопка SEL працює для включення і вимкнення роботи насоса.

2) Блокування припинення роботи при відсутності реагенту

OFF - якщо датчик рівня підключений, при вичерпанні рідкого реагенту - загоряється червоний світлодіод, а насос припиняє роботу.

ON - за тих же умов загоряється червоний світлодіод, але насос продовжує працювати.

3) Перемикання режимів роботи реле сигналізації

OFF - реле сигналізації нормально розімкнуте і замикається, коли реагент закінчується.

ON - реле сигналізації нормально замкнуте і розмикається, коли реагент закінчується.

4) Блокування потенціометра в режимі дозування від сигналу водолічильника*

OFF - є можливість регулювання об’єму впорскування за допомогою потенціометра.

ON - можливість регулювання об’єму впорскування за допомогою потенціометра відсутня. *Перемикач активний лише при роботі насоса від зовнішнього імпульсного сигналу водолічильника в режимах 1:1, 4:1, 10:1 і 1:n.

5) Не використовується

6) Не використовується

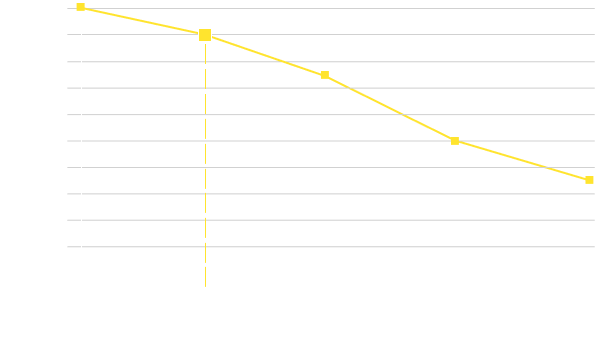

Максимальна продуктивність дозувального насоса

Мембрана PTFE: надійність і довговічність

Ключовим робочим елементом є мембрана. У насосах Aquaviva використовуються мембрани з PTFE (політетрафторетилену), стійкого до кислот, лугів і дезінфікуючих засобів. Цей матеріал зберігає свої властивості понад 5 років безперервної експлуатації. Знімна робоча головка дозволяє швидко замінити мембрану без повного розбирання пристрою.

Принцип роботи мембранних дозувальних насосів

Мембранні насоси цінуються за компактність, продуктивність і здатність працювати під високим тиском. Aquaviva APG800 побудований за класичним принципом: мембрана всмоктує розчин через вхідний клапан і виштовхує його в систему через випускний клапан, приводячись у рух електромагнітною котушкою. Для надійності застосовуються керамічні кулькові клапани, які запобігають зворотному потоку рідини.

Габаритні розміри

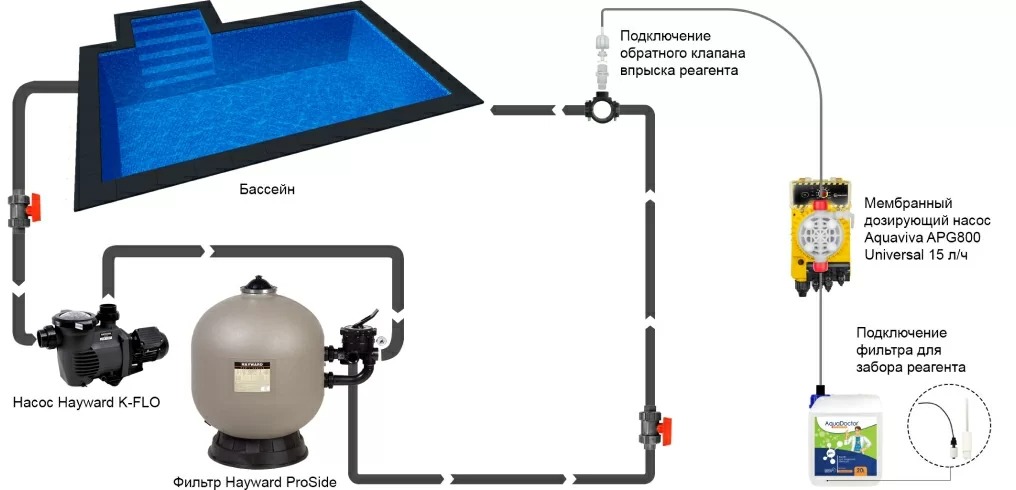

Схема підключення

та встановлення у басейні
