Коди помилок Er03–Er44: що означає сигнал і що перевірити

Код на дисплеї допомагає визначити, який вузол або захисний алгоритм зупинив Aquajoy Pool&Spa Pro. Це не завжди означає поломку: причиною може бути закритий клапан, слабка циркуляція, забруднений фільтр, перекритий повітряний потік або температура поза робочим діапазоном.

Користувач може безпечно перевірити лише зовнішні умови. Електричний блок, холодильний контур, датчики та інверторний модуль повинен діагностувати кваліфікований фахівець.

потік водитискдатчикивентиляторзв’язокінвертор

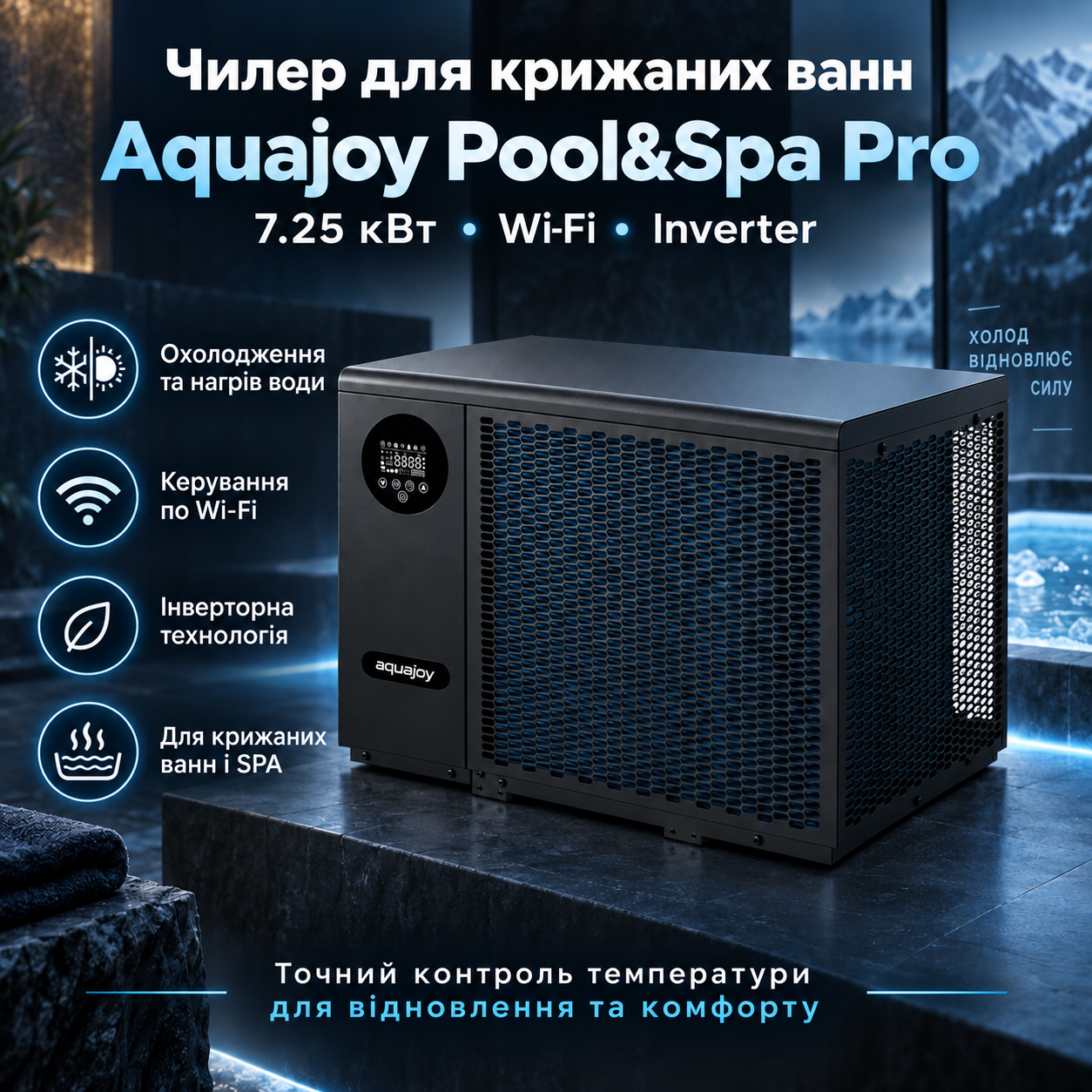

Діагностика кодів помилок Aquajoy Pool Spa Pro

Перша дія

Правильне перезавантаження перед діагностикою

Посібник рекомендує вимкнути живлення установки, зачекати 30 секунд і ввімкнути знову. Якщо код зник і не повертається, роботу можна продовжити. Повторний сигнал означає, що причину не усунено.

1запишіть код
→
2вимкніть живлення
→
3зачекайте 30 секунд
→
4увімкніть і спостерігайте
Не виконуйте серію швидких перезапусків

Компресору потрібен захисний інтервал. Багаторазове ввімкнення та вимкнення не усуває несправність і ускладнює діагностику.

Рівень втручання

Що можна перевірити самостійно

Можна

Зовнішня перевірка

Живлення, відкриті клапани, робота циркуляційного насоса, чистота фільтра, вільний вхід і вихід повітря, відсутність зовнішнього сміття.

Обережно

Очищення з вимкненим живленням

Корпус протирають вологою тканиною, а ребра випарника очищають пилососом із м’якою щіткою. Не прокручуйте вентилятор руками.

Лише майстер

Внутрішня діагностика

Датчики, плати, реле тиску, електропроводка, компресор і будь-які операції з холодоагентом.

Повна таблиця

Розшифрування кодів Aquajoy Pool&Spa Pro

Статус показує реакцію контролера з комплектної інструкції. Навіть якщо установка продовжує працювати, код, що повторюється, потрібно передати фахівцеві.

Код Значення Статус Безпечна перша перевірка
Er03 Захист за потоком води Зупинка Циркуляційний насос, клапани, фільтр і відсутність засмічення
Er04 Захист від замерзання взимку Зупинка Температура повітря й води, наявність циркуляції
Er05 Захист за високим тиском Зупинка Потік води, відкриті клапани, чистота гідравліки
Er06 Захист за низьким тиском Зупинка Вільний повітряний потік і чистота випарника
Er09 Немає зв’язку дисплея з основною платою Зупинка Перезапуск; подальша перевірка фахівцем
Er10 Немає зв’язку з інверторним модулем Зупинка Перезапуск; подальша перевірка фахівцем
Er12 Висока температура нагнітання Зупинка Потік води та відсутність перекритих каналів
Er15 Датчик температури води на вході Зупинка Потрібна діагностика датчика та з’єднання
Er16 Датчик зовнішнього теплообмінника Робота триває Записати код і викликати фахівця
Er18 Датчик температури нагнітання Зупинка Потрібна діагностика датчика та плати
Er19 Двигун вентилятора постійного струму Зупинка Після вимкнення перевірити зовнішнє блокування вентилятора
Er20 Захист інверторного модуля Зупинка Записати додаткові числа на дисплеї та викликати майстра
Er21 Датчик температури повітря Робота триває Записати код і викликати фахівця
Er23 Занизька температура води на виході під час охолодження Зупинка Уставка, потік води та робочий діапазон
Er27 Датчик температури води на виході Зупинка Потрібна діагностика датчика та з’єднання
Er28 Захист від перевантаження за струмом Зупинка Робочий діапазон, потік води та вільний вентилятор
Er29 Датчик температури всмоктування Робота триває Записати код і викликати фахівця
Er32 Висока температура води на виході під час нагрівання Зупинка Уставка, потік води, клапани та фільтр
Er33 Висока температура зовнішнього теплообмінника Зупинка Повітряний потік, забруднення та умови роботи
Er42 Датчик внутрішнього теплообмінника Робота триває Записати код і викликати фахівця
Er44 Низька температура повітря поза робочим діапазоном Зупинка Звірити температуру з паспортом своєї модифікації

Er03, Er05, Er12, Er23, Er32

Більшість захисних зупинок починають перевіряти з циркуляції

Недостатній потік заважає відводити або передавати тепло. Тиск і температура холодильного контуру змінюються, після чого автоматика зупиняє установку.

Циркуляційний насос увімкнений і створює потік.Запірні та обвідні клапани перебувають у робочому положенні.Фільтр не засмічений і не потребує зворотного промивання.Труби та теплообмінник не перекриті забрудненнями.У системі немає повітряної пробки після заповнення.
Вода має рухатися до запуску компресора

Тепловий насос не замінює циркуляційне обладнання. Потік забезпечує окремий насос або насос, вбудований у SPA.

SPA→насос→фільтр→Pool&Spa Pro

Er06, Er19, Er28, Er33

Перевірте повітрозабір, вентилятор і випарник

Листя, пил, сніг і замала відстань до стіни погіршують теплообмін. Повністю вимкніть живлення, приберіть лише доступне зовнішнє сміття та переконайтеся, що навколо корпусу достатньо вільного простору.

Корпус дозволено протирати вологою тканиною. Для ребристого випарника посібник рекомендує пилосос із м’якою щіткою. Мийні засоби та побутова хімія можуть пошкодити покриття.

Датчики та зв’язок

Які коди не усуваються зовнішнім очищенням

Er09 / Er10

Помилка обміну даними

Причиною може бути кабель контролера, основна плата або інверторний модуль. Після одного перезапуску потрібна професійна перевірка.

Er15 / Er16 / Er18 / Er21 / Er27 / Er29 / Er42

Температурні датчики

Контролер не отримує коректне значення. Доступ до датчиків і вимірювання опору виконує фахівець.

Er20

Інверторний модуль

Зупинка може бути пов’язана зі струмом, напругою, перегріванням або компресором. Запишіть усі числа, що змінюються на дисплеї.

Особливість Er20

Додаткові числа можуть додаватися

Під час помилки інверторного модуля дисплей перемикає уточнювальні числові коди приблизно кожні 3 секунди. Якщо кілька станів виникають одночасно, контролер може показати їхню суму.

Наприклад, одночасні коди 16 і 32 відображаються як 48. Фото або коротке відео дисплея допоможе фахівцеві побачити послідовність і не втратити важливу інформацію.

16 + 32може відображатися як 48

Не розбирайте приводну плату та не перевіряйте силові кола самостійно.

Коли коду немає

Нормальні ситуації, схожі на несправність

Компресор очікує

Ще не завершився захисний інтервал після попередньої зупинки.

Установка не гріє

Температура вже досягла зони ввімкнення або вибрано інший режим.

Запуск відбувся сам

Спрацював налаштований таймер, а не випадкова команда.

Температура змінюється повільно

Високі тепловтрати, відкрита чаша або заблокований повітряний потік знижують результат.

Підготовка звернення

Що записати перед дзвінком фахівцеві

Основний код Er і додаткові числа.Температуру води на вході та виході.Температуру повітря біля установки.Активний режим і задану температуру.Чи працює циркуляційний насос.Чи повертається код після перезапуску через 30 секунд.
Негайно припиніть роботупошкоджений кабель або корпусвідчувається запах перегріванняпомітні сліди витокувентилятор заблокованийзахист спрацьовує повторно

Модель зі статті

Чилер Aquajoy Pool&Spa Pro у каталозі AQUAVITAL

У картці моделі зібрані актуальні характеристики, ціна та інформація про наявність. Для стабільної роботи водяного контуру також можна дібрати циркуляційне обладнання.

Aquajoy Pool&Spa ProУсі теплові насосиЦиркуляційні насоси

FAQ

Часті запитання про помилки Pool&Spa Pro

Що робити одразу після появи коду?

Запишіть його, вимкніть живлення на 30 секунд і ввімкніть знову. Якщо сигнал повертається, усуньте лише доступну зовнішню причину або зверніться до фахівця.

Чи можна продовжувати роботу, якщо установка не зупинилася?

Деякі помилки датчиків допускають продовження роботи, але код усе одно вказує на несправність. Запишіть його та організуйте діагностику.

Що найчастіше спричиняє Er03?

Слабкий або відсутній потік води: вимкнений насос, закритий клапан, забруднений фільтр, повітряна пробка чи засмічення.

Що означає Er04?

Спрацював зимовий захист від замерзання. Перевірте температуру та наявність циркуляції, не намагаючись обійти захисний алгоритм.

Чи можна самостійно усувати Er05 або Er06?

Дозволено перевірити потік води, клапани, фільтр, вільний повітрозабір і забруднення випарника. Реле тиску та холодильний контур перевіряє майстер.

Що перевірити в разі Er19?

Повністю вимкніть живлення та переконайтеся, що зовнішня частина вентилятора не заблокована листям чи іншим сміттям. Не прокручуйте лопаті руками.

Чому під час Er20 з’являються різні числа?

Це уточнювальні коди інверторного модуля. Вони можуть змінюватися через кілька секунд, а одночасні стани іноді відображаються сумою.

Як допомогти майстру розшифрувати Er20?

Зніміть коротке відео дисплея, щоб зберегти всю послідовність додаткових чисел.

Які помилки пов’язані з температурними датчиками?

Er15, Er16, Er18, Er21, Er27, Er29 і Er42. Їхні з’єднання та опір перевіряє фахівець.

Що означає Er44?

Температура повітря вийшла за нижню межу роботи конкретної модифікації або несправний датчик повітря.

Чому установка не запускається без коду?

Перевірте живлення, автоматичний вимикач і таймер. Також може діяти штатна затримка компресора.

Чому тепловий насос увімкнувся самостійно?

Найімовірніше, спрацював збережений таймер. Перевірте активні періоди на панелі або в Smart Life.

Чи можна очищати випарник водою під тиском?

Посібник рекомендує пилосос із м’якою щіткою. Сильний струмінь може погнути ребра та пошкодити компоненти.

Коли експлуатацію потрібно припинити?

У разі повторної зупинки, пошкодження кабелю або корпусу, запаху перегрівання, витоку чи блокування вентилятора.
