Aquajoy Marine — більше часу для відпочинку біля басейну
Щоб басейн тішив чистою водою, фільтрація має працювати щодня, а догляд за обладнанням — залишатися зрозумілим. Піщані фільтрувальні установки Aquajoy Marine збирають завислі забруднення в шарі завантаження та дають змогу видаляти їх зворотним промиванням, не розбираючи фільтр.
Підберіть станцію під свою чашу: у лінійці п'ять моделей із продуктивністю від 4,3 до 15 м³/год для приватних басейнів об'ємом до 60 м³. Насос і фільтр об'єднані на платформі, а підключення 50 мм зручно включити в заздалегідь підготовлений контур циркуляції.
Що ви отримуєте з Aquajoy Marine
П'ять моделей
Від компактної чаші до приватного басейну на 60 м³.
4,3–15 м³/год
Продуктивність для різних завдань циркуляції.
Піщана фільтрація
Дрібне сміття залишається в завантаженні та виводиться під час промивання.
Ємність із PE
Поліетиленовий корпус стійкий до корозії.
Догляд без розбирання
Клапан перемикає фільтрацію, промивання та злив.
Гарантія 24 місяці
На фільтр і насос; 12 місяців на решту комплектуючих.
Пісок утримує те, що не має залишатися у воді
Під час циркуляції вода проходить через фільтрувальний шар. Пил та інші механічні домішки затримуються всередині ємності, після чого вода повертається в басейн. У міру забруднення пісок промивають зворотним потоком.
Поліетиленовий бак не іржавіє. На верхній частині розташований багатоходовий клапан із манометром: режим роботи та тиск зручно контролювати з одного місця.
Рознімні з'єднання полегшують доступ під час обслуговування.
Зливний вузол потрібний для видалення води перед консервацією.
Майданчик утримує основні елементи станції поруч.
Піщане очищення доповнює дезінфекцію та контроль pH. Фільтр затримує забруднення, але не звільняє від догляду за стінками та дном чаші.
Рівномірна циркуляція починається з чистого префільтра
Насоси STP35, STP50, STP75, STP100M і STP120M подають воду до фільтра. Перед робочим колесом розташований кошик, який збирає велике сміття. Прозора кришка дає змогу оцінити його заповнення, не відкриваючи корпус.
Гідравлічний корпус виготовлено з термопластика.
Двигуни мають пиловологозахист IP55 і клас ізоляції F.
Для електроживлення передбачена мережа 230 В, 50 Гц.
Не допускайте роботи без води та регулярно очищайте кошик. Для монтажу потрібний окремий автомат захисту двигуна; наявність теплового захисту не скасовує цієї умови.
Реальний потік визначається опором усієї системи. Вибирати насос лише за потужністю у ватах недостатньо — нижче наведені й параметри комплектів, і графік насосів.

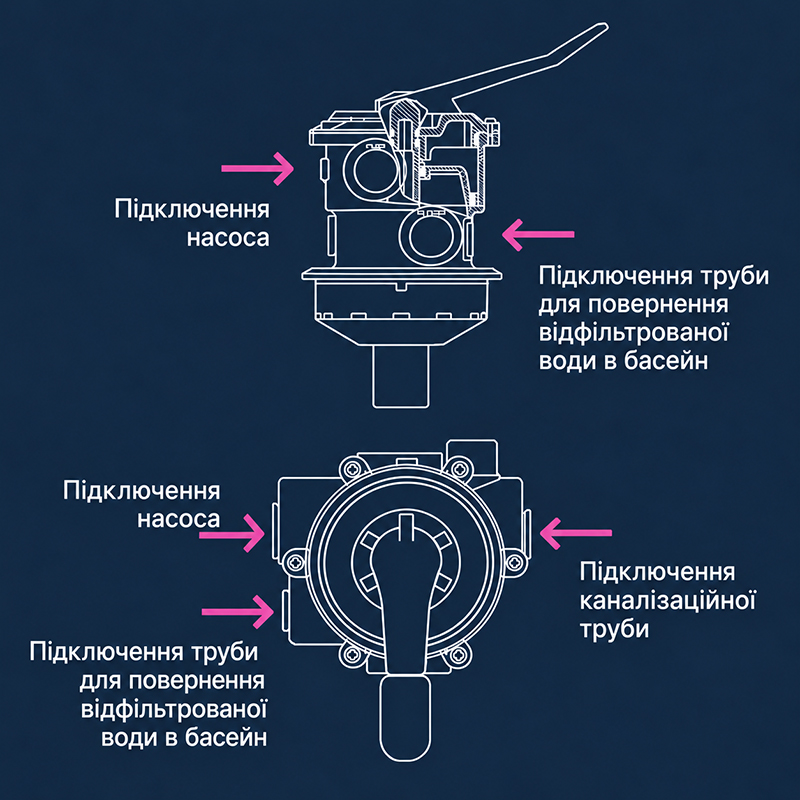

Шість режимів для щоденної роботи та обслуговування
Положення руків'я визначає, яким шляхом проходить вода:
FILTER — фільтрація: вода проходить через пісок і повертається в чашу.
BACKWASH — зворотне промивання: забруднення вимиваються із шару в лінію скидання.
RINSE — ополіскування: після промивання залишкові забруднення видаляються в злив.
WASTE — злив: вода відводиться без проходження через завантаження.
Спочатку зупиніть насос, потім змінюйте положення клапана. Оглядове віконце показує стан промивної води та допомагає завершити ополіскування.
Як влаштована фільтрувальна станція Marine
Бак із поліетиленуМіцний корпус для фільтрувального завантаження, стійкий до корозії.
Насос із префільтромКошик затримує велике сміття перед робочою частиною насоса.
Спільна основаЛита платформа об'єднує фільтр і насос в одному комплекті.
Шість режимів клапанаПеремикання потоків, контроль тиску та води під час промивання.
Доступ до завантаження зверхуДля заміни піску знімають верхній клапан фільтра.
Злив перед зберіганнямДренажний клапан допомагає видалити воду з бака.
Технічні особливості: доступ до кожного важливого вузла
У сезон ви найчастіше перевіряєте тиск, очищаєте кошик і промиваєте завантаження. Компонування Marine дає змогу виконувати ці дії поруч з установкою: насос, фільтр і керувальний клапан об'єднані в одному вузлі.
Бак із поліетилену
Корозійностійка ємність розрахована на роботу в системі фільтрації басейну.
Верхній клапан
Режими перемикаються руків'ям; манометр залишається перед очима.
Прозора кришка
Заповнення кошика префільтра можна оцінити до його виймання.
Дренаж і муфти
Воду можна злити, а вузли від'єднати для обслуговування або зберігання.
Плануючи майданчик, залиште прохід до з'єднань і запас висоти над фільтром. Для заміни піску знадобиться зняти верхній клапан і відкрити горловину.
Почніть підбір з об'єму чаші
У лінійці є рішення для басейнів до 17, 24, 32, 40 і 60 м³. Знайдіть відповідний орієнтир у таблиці й потім перевірте умови підключення: відстань до чаші, трасу труб і додаткове обладнання.
Якщо будуєте новий басейн
Узгодьте станцію разом із контуром циркуляції. У розрахунку враховують повороти, запірну арматуру, нагрівач та інші пристрої, через які проходитиме вода.
Якщо змінюєте наявний фільтр
Перевірте розміри патрубків і вільне місце. У Aquajoy з'єднання 50 мм; для штатних шлангів каркасних басейнів, зокрема Intex і Bestway, можуть знадобитися перехідники.
Близькість об'єму басейну до верхньої межі моделі — привід перевірити гідравліку до купівлі. Фото чинної системи та довжини труб допоможуть фахівцю підібрати комплект для ваших умов.

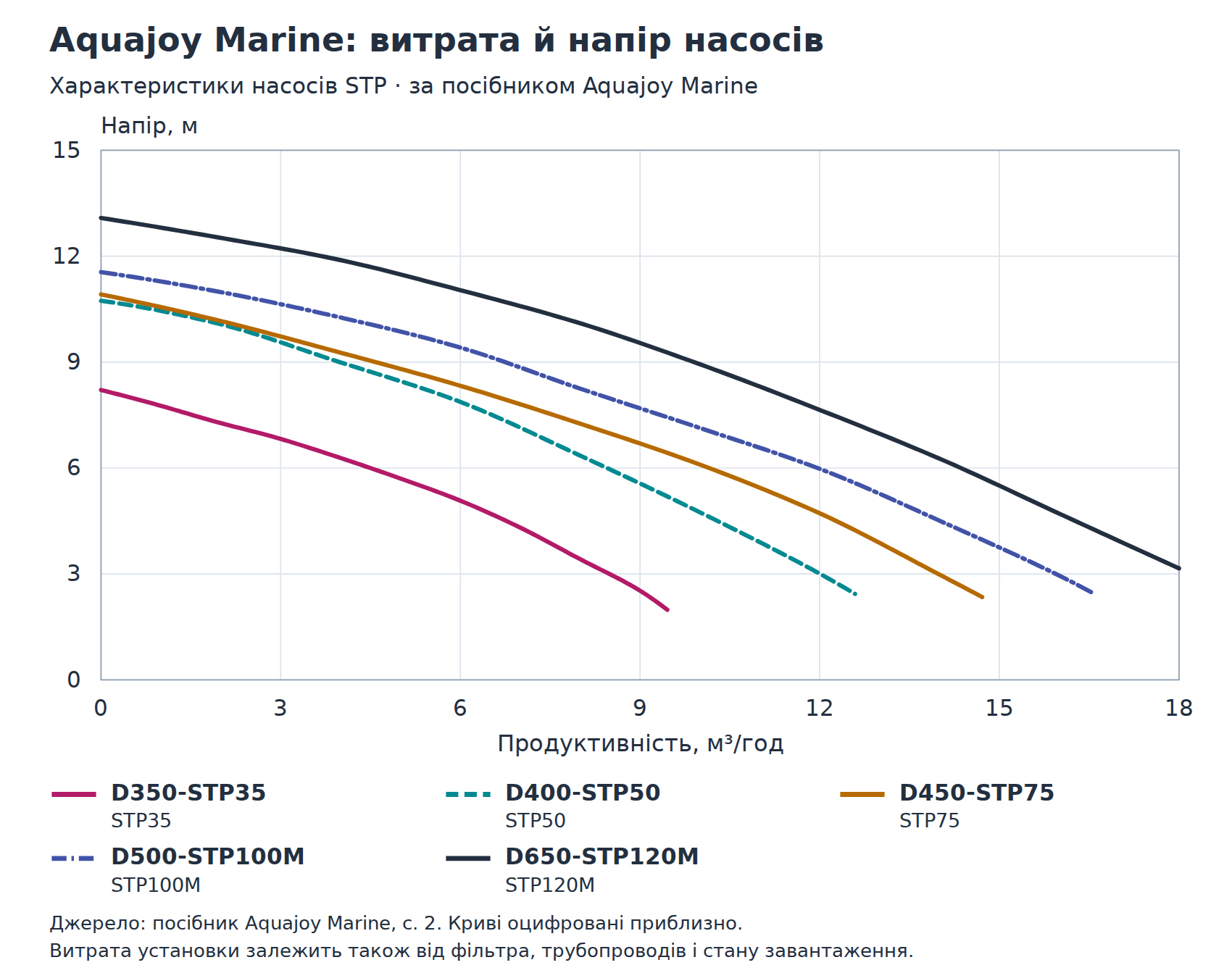

Оцініть насос з урахуванням опору системи
Що більший опір фільтра та трубопроводу, то нижча витрата насоса. На графіку можна порівняти п'ять насосів STP за однакового напору й побачити, чому реальна циркуляція залежить від схеми підключення.
Прокрутіть графік горизонтально на вузькому екрані.
Криві приблизно оцифровані за графіком у посібнику Aquajoy Marine. Вони характеризують насоси; значення продуктивності готових установок наведені окремо в таблиці. Для точного підбору враховують усю гідравлічну схему.
Порівняння моделей Aquajoy Marine
Усі п'ять виконань зібрані в одній таблиці. У рядку «Об'єм басейну, м³» зазначені рекомендації імпортера. Підбір для конкретної чаші уточнюють з урахуванням навантаження та опору контуру.
Посуньте таблицю вбік — назви параметрів закріплені зліва.
Потужність зазначена за специфікаціями комплектів. Електричний захист вибирають за шильдиком поставленого двигуна. Маса стосується упаковки, а не станції з водою та піском.
2 бар — максимальний робочий тиск, а не мета налаштування системи. ** Для комплекту збережено межу 43 °C. Якщо паспорт конкретного вузла задає нижчу температуру, дотримуються її; окремий допуск насоса не підвищує межу фільтра та клапана.
Звірте габарити до підготовки майданчика
Креслення показують розміри насоса та фільтра. Додайте до них монтажні зазори для труб, доступ до зливних вузлів і простір для обслуговування кришок. Розміри фільтра наведені в таблиці під його кресленням.
Насос STP
Фільтрувальна ємність із верхнім клапаном
Габаритні розміри фільтрів Aquajoy Marine, мм
Модель
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
D350-STP35
726
619
550
160
350
298
D400-STP50
757
640
500
175
400
390
D450-STP75
814
698
638
210
449
390
D500-STP100M
845
730
670
235
527
500
D650-STP120M
950
835
775
300
627
500
Розміри A–F стосуються фільтра на схемі та зазначені в міліметрах. Це не повний габарит установки з насосом і обв'язкою. Позначення P350–P650 у посібнику відповідають ємностям комплектів D350–D650.
Номінальний діаметр моделі та фактичний розмір E можуть відрізнятися. Для розміщення використовуйте креслення, а перед виготовленням жорсткої обв'язки перевірте виконання поставленого насоса.
Підготуйте підключення до басейну

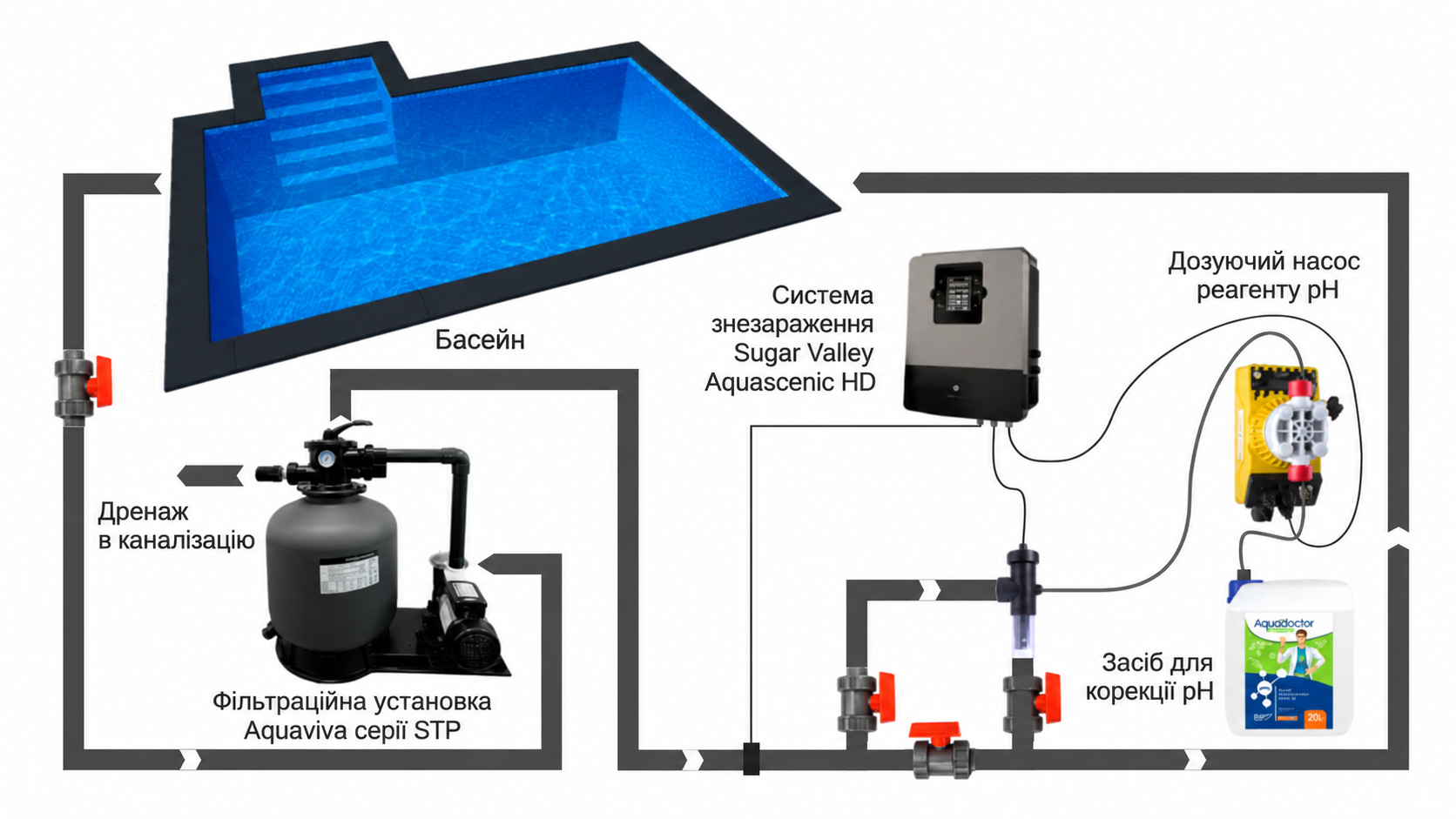

Шлях води проходить від чаші до насоса, потім через фільтр і назад у басейн. Лінію скидання для промивання та зливу виводять окремо. Підключені нагрівачі та пристрої обробки води враховують під час підбору циркуляції.
На схемі показані можливі додаткові пристрої. Контролер, дозування реагентів та обладнання обробки води не входять до стандартної поставки станції.
Обв'язка 50 мм
Заздалегідь визначте довжину ліній, перехідники до басейну, запірні елементи та рознімні з'єднання. Не перекривайте доступ до муфт: обладнання потрібно буде обслуговувати.
Основа та електроживлення
Майданчик має бути рівним і стійким, місце — провітрюваним і захищеним від затоплення та прямих опадів. Електричне підключення виконують із заземленням і захистом, підібраним фахівцем.
Висоту встановлення та всмоктувальну лінію узгодьте до монтажу. Насос не запускають насухо, а клас IP55 не допускає його занурення у воду.
Замовте завантаження та комплектуючі разом зі станцією
Основні елементи
Фільтр Aquajoy Marine із поліетилену.
Насос STP із кошиком попереднього очищення.
Верхній клапан із шістьма режимами та манометром.
Платформа та елементи з'єднання вузлів згідно з поставкою.
Документація з експлуатації.
Що підібрати окремо
Кварцовий пісок фракції 0,5–0,8 мм: 20 кг для D350, 35 кг для D400, 45 кг для D450, 85 кг для D500 і 145 кг для D650.
Шланги або труби до чаші, перехідники, запірну арматуру та відведення для промивання вибирають під вашу схему. Для скла або AFM окремо уточнюють допустимість, фракцію та кількість — рівна маса іншого матеріалу не гарантує правильного завантаження.
Перед замовленням узгодьте комплектацію обв'язки та захист двигуна. Це дасть змогу підготувати все необхідне до складання й першого запуску.
Перший запуск: промийте завантаження та перевірте потік
Після складання та заповнення насоса водою перевірте затягування з'єднань, кількість піску та відкриття необхідних ліній. Далі підготуйте фільтрувальний шар:
Установіть BACKWASH і виконайте початкове зворотне промивання. Після встановлення рівного потоку посібник передбачає щонайменше дві хвилини.
Зупиніть насос, виберіть RINSE та ополіскуйте до чистої води в оглядовому віконці — орієнтовно одну хвилину.
Знову зупиніть насос, переведіть клапан у FILTER і запустіть звичайну фільтрацію.
Перевірте відсутність витоків і запишіть початкове показання манометра.
У разі нестабільного потоку або стороннього шуму зупиніть обладнання та з'ясуйте причину. Час щоденної роботи потім підбирають під об'єм чаші, фактичну витрату та навантаження на басейн.
Збережіть робочий потік на весь сезон
Промивання та очищення кошиків
Стежте за зміною тиску відносно чистого фільтра. У посібнику орієнтир для промивання — зростання приблизно на 0,7 бар; при цьому не можна перевищувати межі обладнання. Якщо потік погіршився раніше, перевірте кошики та прохідність ліній.
Видаляйте велике сміття з префільтра та скімера. Станція не призначена для відкачування бруду: велика кількість піску й осаду може заблокувати робоче колесо.
Зберігання та звернення до сервісу
Перед морозами знеструмте обладнання, скиньте тиск і повністю видаліть воду з фільтра, насоса та з'єднань. Замерзання залишкової води неприпустиме.
У разі витоку, незвичного шуму або відсутності циркуляції припиніть роботу. Для звернення до сервісу знадобляться модель, фото маркування, опис симптомів і схема підключення.
Гарантійні умови: 24 місяці на насос і ємність, 12 місяців на інші комплектуючі. Необхідні регулярне технічне обслуговування, своєчасна заміна витратних матеріалів і встановлення додаткового автомата захисту двигуна.
Що варто знати перед купівлею
Як співвідносяться Aquajoy Marine та попередня Aquaviva Marine?
Aquajoy Marine продовжує знайому лінійку комплектів D350–D650 із насосами STP. Під час підбору орієнтуйтеся на позначення моделі та характеристики актуальної поставки, наведені в таблиці.
Яку модель вибрати для чаші на 24 м³?
За рекомендацією імпортера цьому об'єму відповідає D400-STP50 із продуктивністю 6 м³/год. Якщо в системі довгі лінії, нагрівач або інше обладнання, вибір уточнюють за опором контуру.
Чи можна використовувати станцію з каркасним басейном?
Так, після перевірки продуктивності та з'єднань. В установки підключення 50 мм; до штатних шлангів часто потрібні перехідники. Для перевірки повідомте модель чаші та розміри її патрубків.
Скільки піску знадобиться для запуску?
У порядку D350, D400, D450, D500 і D650: 20, 35, 45, 85 і 145 кг кварцового піску. Завантаження купують окремо та підбирають за фракцією 0,5–0,8 мм.
Чи допустима заміна піску скляним завантаженням?
Таку заміну узгоджують для конкретного фільтра й матеріалу. Уточніть фракцію та масу; використовувати вагу кварцового піску як готовий розрахунок для скла або AFM не можна.
Навіщо потрібен графік, якщо витрата вже є в таблиці?
Таблиця показує заявлені параметри комплектів, а криві — залежність витрати насосів від напору. Опір труб, фільтра й обладнання впливає на фактичну кількість води, що проходить за годину.
Чи потрібно тримати установку увімкненою цілодобово?
Універсального режиму для всіх басейнів немає. Час фільтрації залежить від температури, забруднення, об'єму та реального потоку. Розклад узгоджують під час підбору та коригують протягом сезону.
Як виконується звичайне промивання?
При вимкненому насосі виберіть BACKWASH, промийте завантаження, потім після зупинки перейдіть у RINSE. Перед поверненням у FILTER знову вимкніть насос. Відведення промивної води має бути відкритим.
Чи можна повертати руків'я під час роботи насоса?
Ні: будь-яке перемикання виконують після зупинки насоса. Положення CLOSED призначене для перекриття потоку та не допускає запуску обладнання.
Чи достатньо вбудованого теплового захисту?
Умови гарантії вимагають окремого автомата захисту двигуна. Його підбирають за характеристиками конкретного насоса та підключають під час монтажу; вбудований тепловий захист його не замінює.
Чи забезпечує фільтр знезараження води?
Механічна фільтрація видаляє завислі домішки. Дезінфекція, підтримання pH й очищення поверхонь чаші залишаються окремими завданнями догляду.
Які дані прискорять підбір і розрахунок підключення?
Повідомте об'єм басейну, довжину та діаметри ліній, висоту розміщення станції та склад додаткового обладнання. Додайте фото наявних патрубків і майданчика для встановлення.
Зберіть комплект під свій басейн
Надішліть до AQUAVITAL об'єм чаші та фотографії підключення. Допоможемо підібрати Aquajoy Marine, узгодити завантаження та обв'язку, щоб до монтажу були підготовлені й станція, і необхідні комплектуючі.
