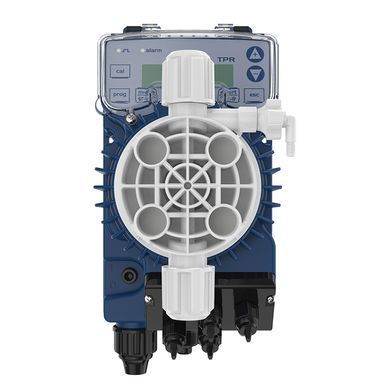

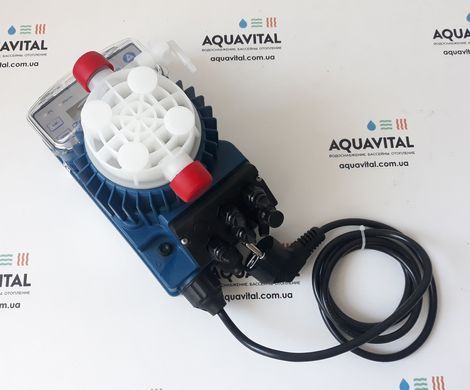

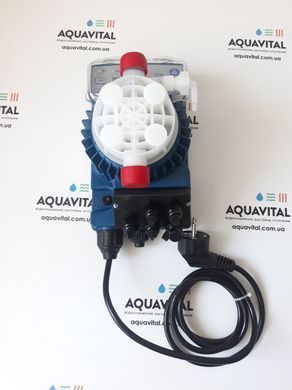

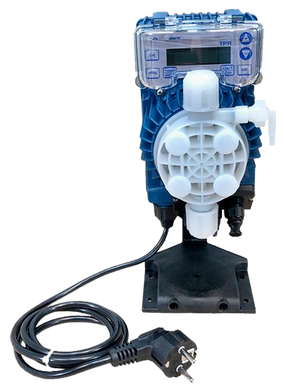

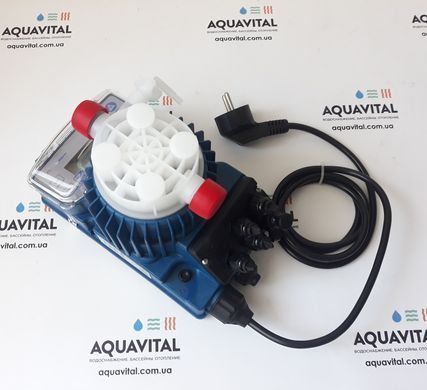

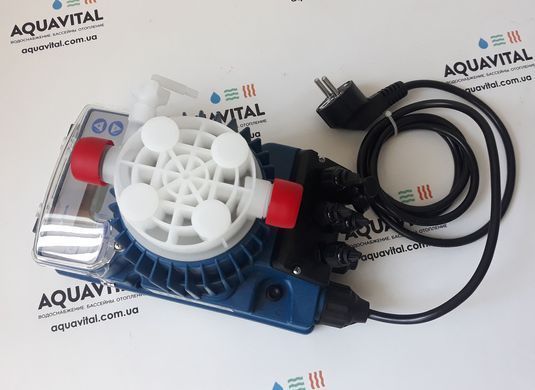

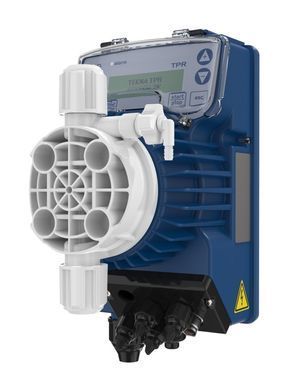

Seko Tekna Evo TPR 603 (5 л/год) мембранний насос-дозатор для басейну

Дозуючі мембранні насоси Seko Tekna Evo TPR

Seko Tekna EVO TPR — флагманська серія мембранних дозуючих насосів з електромагнітним приводом і вбудованим контролером. Обладнання поєднує функції дозування та автоматичного контролю хімічних параметрів води, забезпечуючи стабільне підтримання рівня pH або Redox (Rx, ОВП) у басейнах, системах водоочищення та на промислових об’єктах.

Модельний ряд і продуктивність

Лінійка дозуючих насосів Seko Tekna Evo TPR включає кілька моделей з різною продуктивністю, розрахованих на обслуговування басейнів і систем водопідготовки середнього та великого об’єму. Продуктивність обладнання знаходиться в діапазоні від 5 до 62 л/год, що дозволяє підібрати оптимальне рішення під конкретні умови експлуатації.

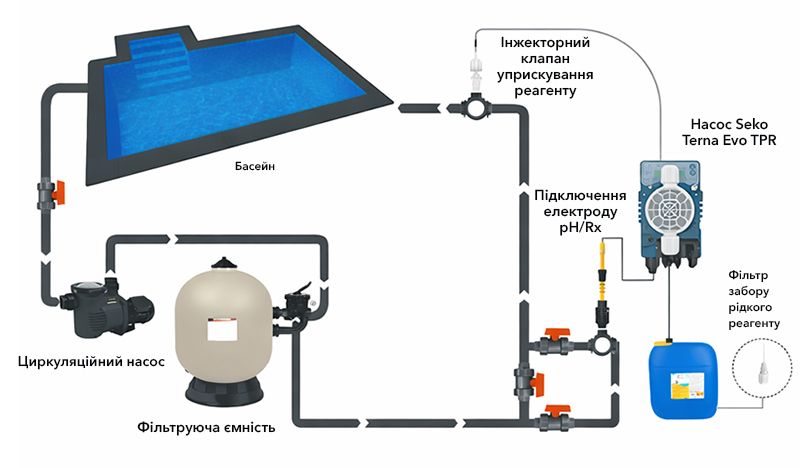

Автоматизація обслуговування басейнів та об’єктів

Завдяки вбудованому контролеру насоси серії Tekna Evo TPR підходять для комплексного обслуговування об’єктів різного призначення: приватних і громадських басейнів, спортивних комплексів, готелів, кемпінгів, котеджних містечок і муніципальних об’єктів.

Система забезпечує стабільне підтримання хімічних параметрів води, знижує ризик передозування реагентів і виключає необхідність постійного ручного контролю з боку обслуговуючого персоналу.

Додатково насоси підтримують приймання зовнішніх керуючих сигналів і можуть інтегруватися в існуючі системи водопідготовки, розширюючи можливості автоматизації.

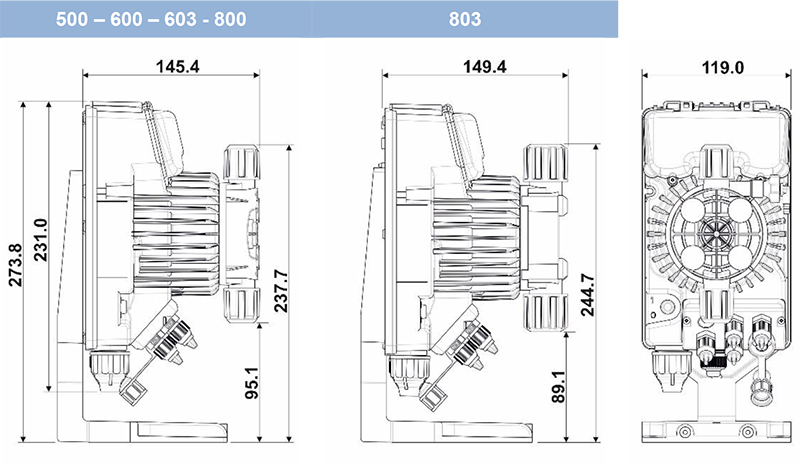

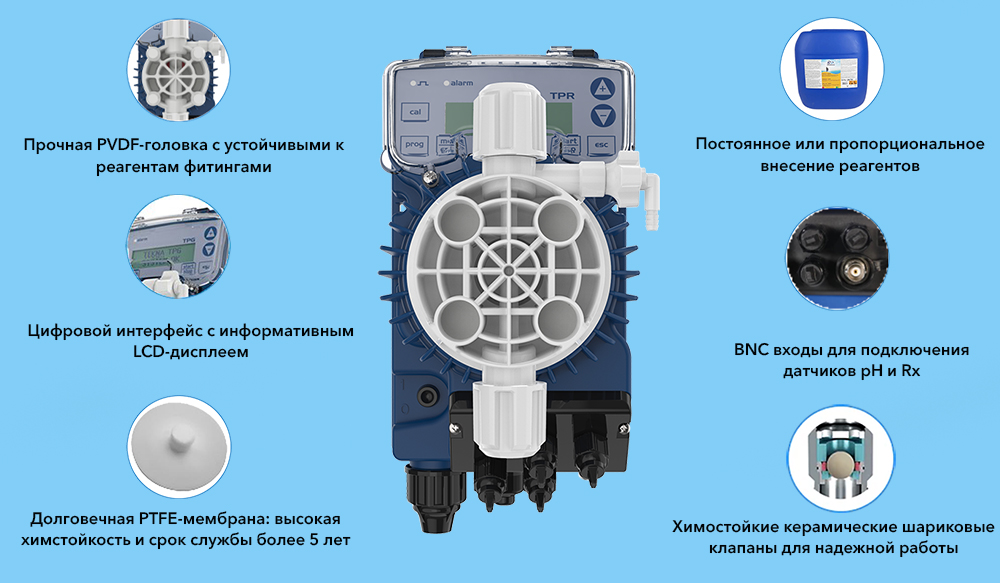

Конструктивні особливості насосів Seko Tekna Evo TPR

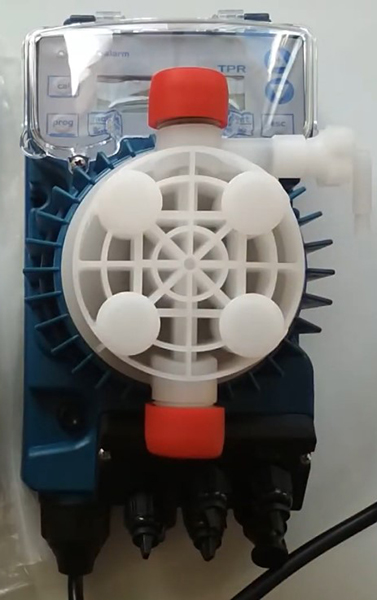

Режими роботи дозуючих насосів

Насоси серії Seko Tekna Evo TPR підтримують кілька режимів дозування, що дозволяє адаптувати роботу обладнання під конкретні умови експлуатації.

У режимі постійного дозування подача реагенту налаштовується вручну за допомогою потенціометра на панелі керування в діапазоні від 0 до 100% продуктивності.

У режимі пропорційного дозування насос автоматично регулює подачу реагентів залежно від вхідного аналогового сигналу 4–20 мА або показань підключених електродів pH і Redox (Rx), забезпечуючи точне підтримання заданих параметрів води.

Застосування

Мембранні дозуючі насоси Seko Tekna Evo TPR широко застосовуються не лише в басейновій водопідготовці, а й у хімічній, фармацевтичній та харчовій промисловості, де потрібна стабільна й контрольована подача реагентів.

Використання мембранного принципу роботи та хімічно стійких матеріалів забезпечує довговічність обладнання й стабільну роботу навіть при контакті з агресивними середовищами.

Пропорційне дозування за сигналом 4–20 мА

Дозуючі насоси Seko Tekna Evo TPR підтримують пропорційний режим роботи за стандартним струмовим сигналом 4–20 мА від станції керування дозуванням. У цьому режимі насос працює як ведений пристрій, точно змінюючи продуктивність відповідно до зовнішнього керуючого сигналу.

Підтримується як стандартна схема, за якої збільшення струму призводить до зростання продуктивності, так і інверсний режим. Можливість задати точний діапазон потужності від 0 до 100% забезпечує сумісність насоса з широким спектром промислового та басейнового обладнання.

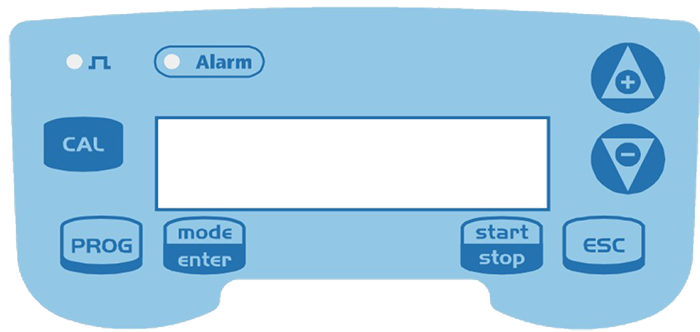

Інформативний LCD-дисплей і зручне керування

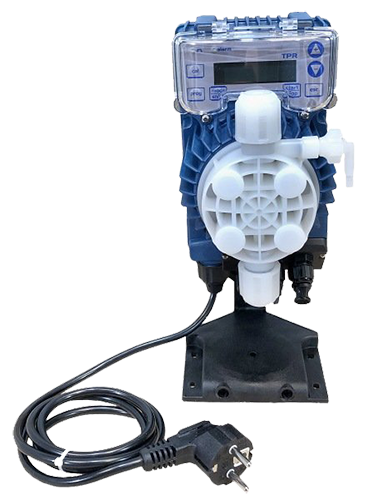

Пряме підключення електродів pH і Redox

Дозуючі насоси серії Seko Tekna Evo TPR оснащені BNC-входами для прямого підключення електродів pH або Redox (Rx). Після підключення датчиків насос самостійно аналізує параметри води та дозує реагенти строго в необхідному об’ємі.

Підключення електрода Redox дозволяє автоматично керувати подачею рідкого хлору, а використання електрода pH — точно коригувати кислотно-лужний баланс води за допомогою реагентів pH− або pH+.

Електроди pH і Rx не входять до базової комплектації та купуються окремо.

Функціональні можливості та клемні підключення насосів Seko Tekna Evo TPR

Дозуючі насоси серії Seko Tekna Evo TPR оснащені розширеним набором клемних інтерфейсів, призначених для інтеграції обладнання в автоматизовані системи керування та контролю хімічних параметрів води.

Номери, зазначені в переліку нижче, відповідають клемам і контактам на корпусі насоса та використовуються під час підключення зовнішніх пристроїв і датчиків.

• 1,2: Реле аварійної сигналізації. Клеми релейного виходу, що формують сигнал у разі виникнення аварійних ситуацій, відсутності реагента в ємності або несправностей. Сигнал може передаватися на зовнішні системи диспетчеризації та віддаленого моніторингу. Реле купується окремо.
• 3,4: Підключення до керуючої станції. Клеми входу аналогового струмового сигналу 4–20 мА для організації пропорційного дозування реагентів за командами зовнішньої станції керування або контролера. Станція купується окремо.
• 5,6: Вхід дистанційного керування «Старт / Стоп». Клеми для підключення зовнішньої кнопки або керуючого контакту, що дозволяють запускати та зупиняти насос без доступу до панелі керування.
• 7,8: Підключення температурного датчика PT100. Клеми підключення датчика температури води, що використовується для температурної компенсації під час дозування pH. Підвищує точність підтримання хімічних параметрів. Датчик купується окремо.
• 9,10: Підключення датчика протоку. Клеми входу сигналу датчика протоку, які блокують подачу реагентів за відсутності циркуляції води та запобігають дозуванню при зупиненій фільтрації.
• B: Контроль рівня реагента. Клема підключення датчика рівня хімічного реагента. У разі зниження рівня в ємності насос автоматично зупиняється, а на дисплеї відображається аварійне повідомлення, що захищає обладнання від роботи «всуху» та подовжує термін його служби.

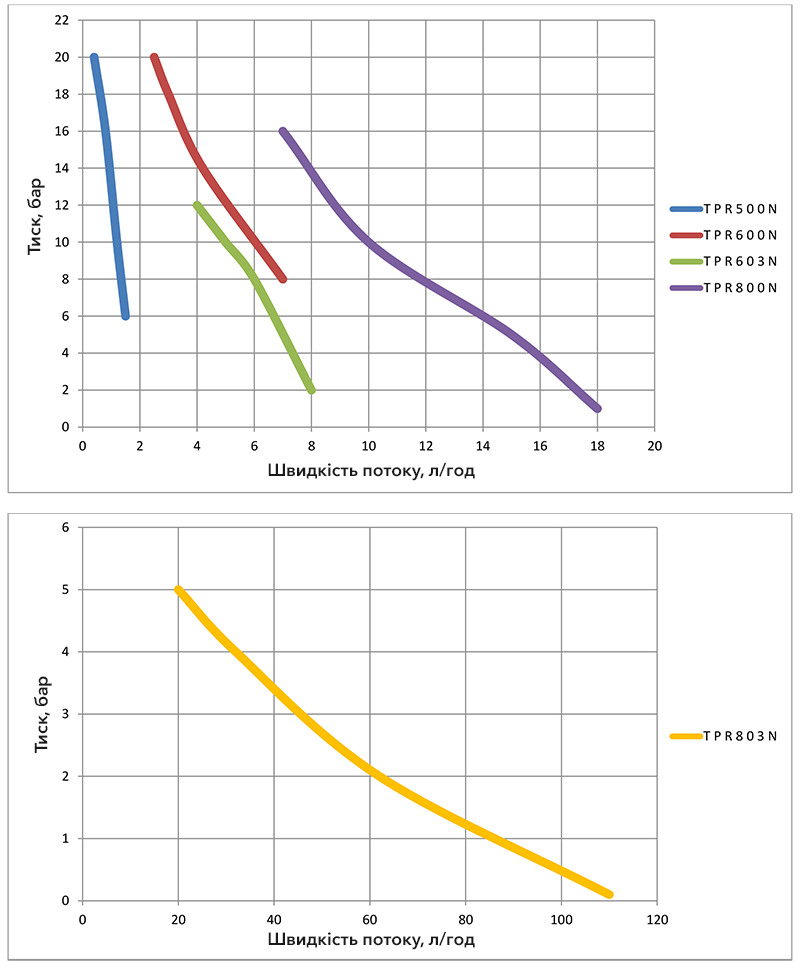

Графіки залежності продуктивності від тиску для насосів Seko Tekna Evo TPR

Принцип роботи мембранних дозуючих насосів

Мембранні дозуючі насоси Seko Tekna Evo TPR використовують електромагнітний (соленоїдний) привід, який приводить у рух еластичну мембрану з PTFE (тефлону). Така конструкція забезпечує високу точність дозування та стабільну подачу реагентів.

Послідовність роботи

• Імпульс соленоїда. Електромагніт створює імпульс, що викликає контрольоване переміщення мембрани.
• Забір і впорскування реагента. Під час ходу мембрани реагент надходить у робочу камеру, після чого з точно дозованим об’ємом подається в систему.
• Клапанний захист. Подвійні кулькові клапани з хімічно стійких матеріалів забезпечують рух рідини лише в одному напрямку, виключаючи зворотний потік і похибки дозування.

Відсутність тертьових елементів у приводному механізмі значно знижує знос і дозволяє насосу стабільно працювати в умовах постійного контакту з агресивними хімічними реагентами.

Мембрана PTFE: довговічність і надійність

Ключовим елементом гідравлічної частини насосів Seko Tekna Evo TPR є мембрана з чистого тефлону (PTFE). Матеріал має високу хімічну стійкість до кислот, лугів і хлору, не піддається корозії та старінню.

Завдяки високій механічній міцності мембрана зберігає стабільну форму навіть під час роботи під тиском і розрахована на строк служби до 5 років безперервної експлуатації. Це знижує частоту сервісного обслуговування та експлуатаційні витрати.

Конструкція зі знімною насосною головкою дозволяє швидко замінити мембрану та клапанні елементи без повного розбирання обладнання, забезпечуючи зручність обслуговування та стабільну роботу системи дозування.
