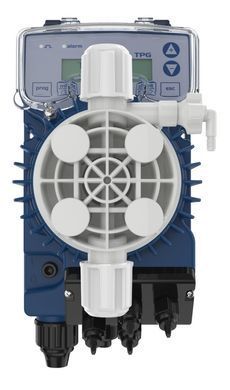

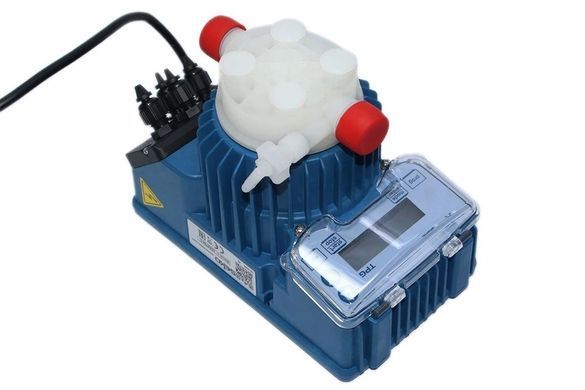

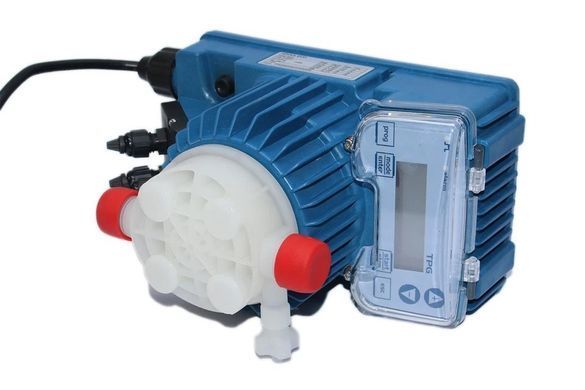

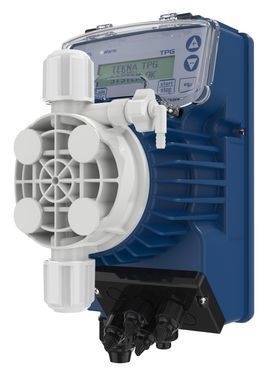

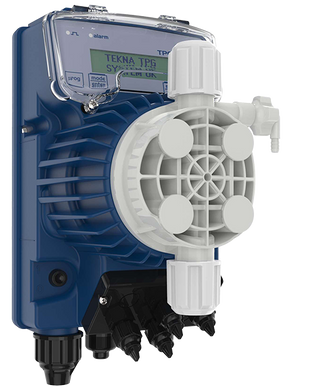

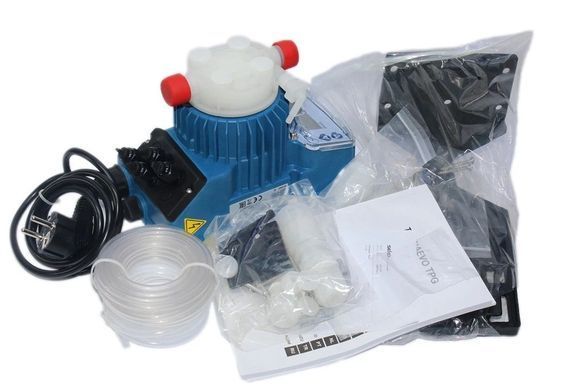

Seko Tekna Evo TPG 803 (62 л/год) мембранний насос-дозатор для басейну

Дозуючі насоси Seko серії Tekna Evo TPG

Дозуючіі насоси серії Seko Tekna Evo TPG — це сучасне покоління електромагнітних насосів із цифровим керуванням, розроблених для високої точності подачі хімічних реагентів у промислових та водоочисних системах. Лінійка об’єднує моделі з ручним регулюванням продуктивності та насоси, що працюють за пропорційним принципом, реагуючи на зовнішній аналоговий сигнал 4–20 мА або цифрові імпульси, що надходять, наприклад, від витратоміра.

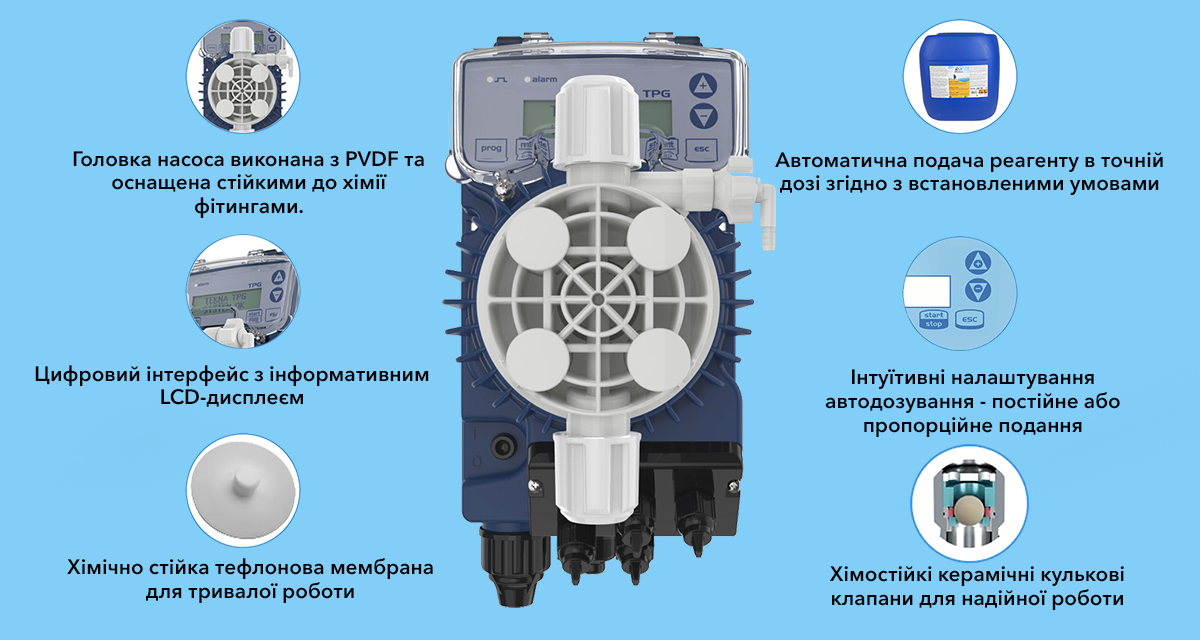

Конструктивні особливості Дозуючого насоса

Продуктивність і робочі параметри

Насоси Tekna Evo TPG забезпечують подачу від 4 до 110 л/год при робочому тиску від 0,1 до 12 бар (залежно від конфігурації конкретної моделі). Висока стабільність дозування досягається завдяки точній електромагнітній системі приводу, що не потребує складного обслуговування.

Пропорційне дозування за струмовим сигналом станції керування

У режимі пропорційної дозації насос Seko TPG змінює кількість поданого реагенту залежно від значення вхідного струмового сигналу, який надходить від станції автоматичного керування Seko. Такий спосіб роботи дозволяє підтримувати хімічні параметри води максимально точно та синхронно з системою контролю.

За стандартної конфігурації насос працює так:

• при сигналі 4 мА подача реагенту припиняється;
• при 20 мА пристрій виходить на максимальну продуктивність.

За бажанням оператора можна ввімкнути інверсний режим, коли при 4 мА насос працює на максимальній потужності, а при 20 мА зупиняється. Це забезпечує широку сумісність з різними контролерами та схемами автоматизації.

Необхідний відсоток подачі — від 0 до 100% — задається через меню програмування, встановлюючи точний об’єм впорску під конкретні умови експлуатації.

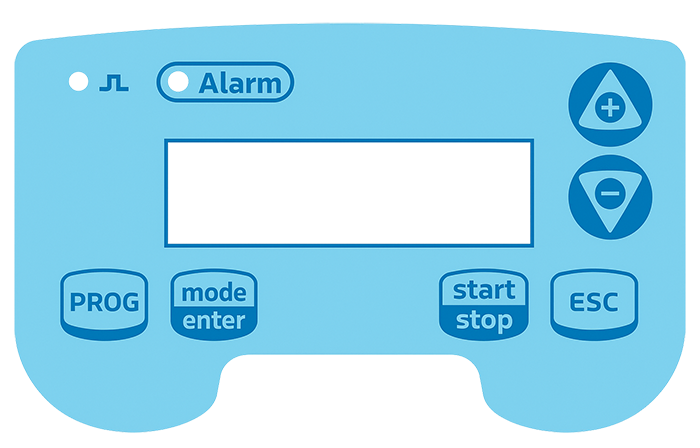

Інформативний LCD-дисплей і зручне керування

Дозуючій насос оснащений ЖК-дисплеєм і механічними клавішами, що забезпечують швидкий доступ до всіх налаштувань і робочих параметрів. На екрані відображаються поточні режими роботи, сервісні повідомлення та аварійні сигнали, що дозволяє оперативно контролювати стан системи.

У пристрої передбачено функцію затримки старту: насос автоматично починає дозування лише після запуску фільтраційної системи, що запобігає подачі реагенту за відсутності циркуляції води.

У нижній частині корпусу розміщено роз’єми для підключення датчика рівня реагенту та датчика протоку (купуються окремо), що розширює можливості автоматизації та підвищує безпечність експлуатації.

Дозування за імпульсним сигналом водолічильника

Дозуючій насос Seko TPG може працювати синхронно з імпульсним виходом водолічильника, що забезпечує максимально точне внесення реагентів при змінній витраті води. Користувач задає потрібний об’єм реагенту та загальний час дозації в меню керування, після чого насос автоматично розраховує частоту впорсків і коригує її у процесі роботи.

Доступні два основні алгоритми:

• Режим 1:n — множення сигналу. Кількість впорсків збільшується пропорційно кількості імпульсів.
• Режим n:1 — поділ сигналу. Насос виконує впорск лише після отримання заданої кількості імпульсів від водолічильника.

Така система дозволяє гнучко адаптувати дозування під гідравлічні особливості басейну або технологічної лінії.

Режим «Доза»

У цьому режимі насос подає строго визначений об’єм реагенту протягом заданого інтервалу часу, реагуючи на зовнішній імпульс. Наприклад, можна налаштувати подачу 50 мл за 1 хвилину після отримання керуючого сигналу.

Режим «PPM»

Насос автоматично розраховує пропорції реагенту, виходячи з заданої концентрації та кількості літрів води, що проходять через трубопровід. Це дозволяє підтримувати стабільний склад води за будь-яких змін витрати.

Дозування за таймером

При надходженні зовнішнього сигналу насос виконує впорск за заданим сценарієм:

• миттєва подача реагенту;
• впорск із затримкою (у хвилинах або годинах);
• дозування з певною періодичністю — зручно для поступового внесення флокулянтів.

За бажанням оператора різні режими можна комбінувати, що робить насос-дозатор Seko TPG універсальним інструментом для складних систем водопідготовки.

Функціональні можливості дозуючого насоса Seko TPG

Дозуючій насос Seko TPG оснащений продуманим набором інтерфейсів і захисних функцій, які забезпечують точність дозації, стабільність роботи та зручність інтеграції в автоматизовані системи водопідготовки:

• 1,2: Реле тривоги. Формують сигнал про виникнення помилки або відсутність реагенту. Інформація може передаватися на зовнішні пристрої для дистанційного контролю. Реле купується окремо.
• 3,4: Підключення до керуючої станції Seko. Забезпечує автоматичну роботу насоса за струмовим сигналом 4–20 мА з високою точністю пропорційного дозування. Станція купується окремо.
• 5,6: Дистанційний запуск і зупинка. Дозволяє керувати насосом за допомогою зовнішньої кнопки «Старт/Стоп» без доступу до панелі управління.
• 7,8: Імпульсний вхід від витратоміра. Забезпечує дозування пропорційно об’єму проходячої води, що особливо ефективно при змінній витраті.
• 9,10: Датчик протоку. Блокує дозування за відсутності циркуляції, запобігаючи подачі хімії при зупинці фільтрації.
• B: Контроль рівня реагенту. Зупиняє насос при зниженні рівня хімікату в ємності та відображає аварійний сигнал на панелі керування.

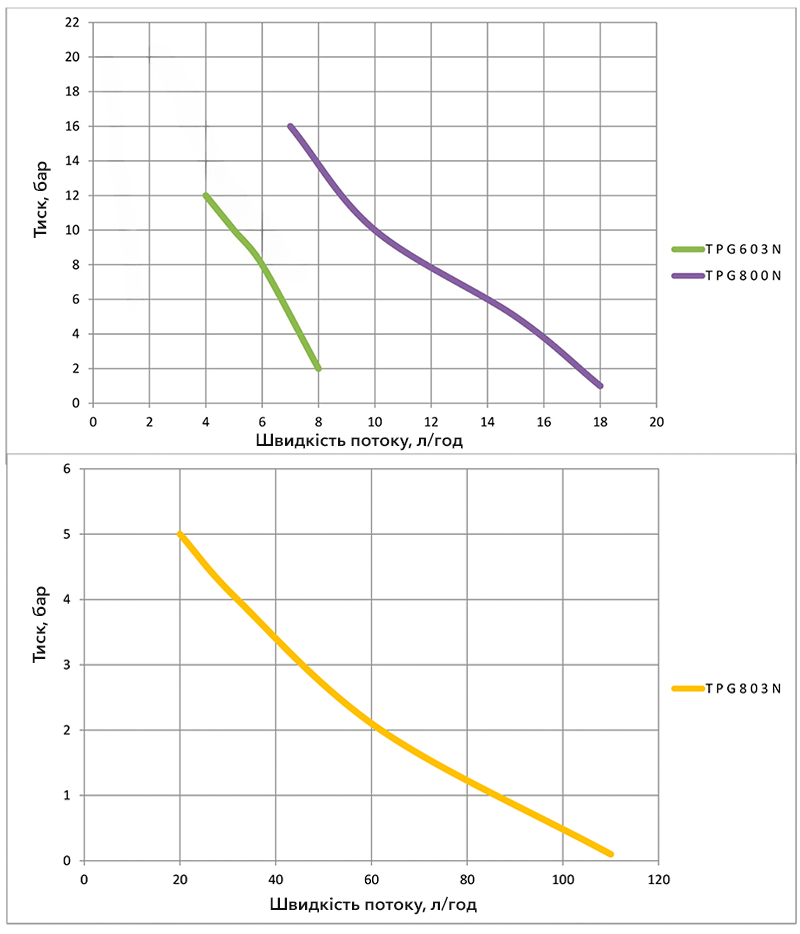

Графіки залежності швидкості потоку від тиску
для насосів-дозаторів Seko серії TPG

Як працюють мембранні дозуючі насоси

Мембранні насоси Seko належать до електромагнітних (соленоїдних) дозаторів, у яких рух мембрани створюється завдяки імпульсам соленоїда. Під час кожного циклу еластична мембрана з PTFE згинається, почергово всмоктуючи реагент у робочу камеру та потім виштовхуючи його в лінію подачі.

Потік стабілізується системою керамічних кулькових клапанів: впускний клапан відкривається лише під час заповнення камери, а випускний — при виштовхуванні реагенту, повністю виключаючи зворотний рух рідини.

Така технологія поєднує високу точність дозування, стійкість до агресивних реагентів і тривалий ресурс роботи мембрани, що робить насоси надійним рішенням для будь-яких систем водопідготовки.

Мембрана PTFE: максимальна стійкість і тривалий термін служби

Мембрана з PTFE — ключовий робочий елемент дозуючого насоса, який відповідає за подачу реагентів і безпосередньо контактує з хімічними речовинами. Матеріал вирізняється високою стійкістю до кислот, лугів і дезінфікуючих препаратів, не піддається корозії та зберігає форму навіть під час тривалих навантажень.

Ресурс мембрани становить до 5 років безперервної роботи, що суттєво зменшує витрати на обслуговування.

Конструкція зі знімною дозуючою головкою дозволяє швидко замінити мембрану або провести профілактику без повного розбирання насоса — це прискорює сервіс і мінімізує простої обладнання.
