Pentair Water FS-22A6-SW15, 12 м³/год, фільтраційна установка для басейна купити

Модель фільтру:

FS-15KT-SW12 FS-19AZ-SW15 FS-22AZ-SW19 FS-15A6-SW10 FS-19A6-SW12 FS-22A6-SW15

Об'єм води в басейні, м³:

24 30 32 38 48 52

Продуктивність фільтра, м³/год:

6 7,5 8 9 12 13

Діаметр фільтра:

375 мм 380 мм 475 мм 480 мм 560 мм 570 мм

49 712 грн

Немає в наявності

Характеристики

Артикул	FS-22A6-SW15
Модель фільтру:	FS-22A6-SW15
Бренд	Pentair
Країна виробник:	Бельгія
Встановлення вище дзеркала води:	так
Об'єм басейну, м³:	48
Продуктивність, м³/год:	12.0
Тип з'єднання:	Верхнє
Діаметр фільтра, мм:	560
Потужність насоса, Вт:	555
З'єднання:	50 мм, 32/38 мм
Засипання піску, кг:	144
Площа фільтрації, м²:	0.25
Розмір (Д х В х Г):	600 х 1090 х 800 мм

Файли

pdf

Інструкція

0.6 МБ

Піщаний фільтр Azur і насос Swimmey

Pentair Water FS — фільтрація басейну зі зручним промиванням

Фільтрувальні установки Pentair Water FS забезпечують циркуляцію та очищують воду приватного басейну від механічних забруднень. Фільтр і насос підібрані для спільної роботи: ви отримуєте комплект основних вузлів на спільній платформі.

Велике сміття збирається в кошику префільтра, завислі частинки затримує піщане завантаження. Для його промивання достатньо вибрати потрібний режим верхнього клапана — розбирати бак не потрібно.

У лінійці шість комплектацій із рекомендованою витратою води 6, 9 або 12 м³/год. Порівняйте моделі за об'ємом басейну, насосом і розміром фільтра.

Фільтрувальні установки Pentair Water FS з фільтром Azur і насосом Swimmey

Що ви отримуєте з Pentair FS

6–12 м³/год

Три варіанти витрати води для різних розмірів фільтра.

6 комплектацій

Підбір за об'ємом чаші та умовами підключення.

6 режимів

Обслуговування завантаження без розбирання фільтра.

Насос Swimmey

Циркуляція води та окремий кошик для великого сміття.

Труби та шланги

Муфти 50 мм; для шлангів 32/38 мм потрібні перехідники.

Манометр

Контроль тиску під час роботи та обслуговування фільтра.

Azur: затримує забруднення, очищується промиванням

У режимі фільтрації насос спрямовує воду через завантаження Azur. Частинки залишаються в його товщі, а очищена від механічних домішок вода повертається в басейн.

Бак виготовлено із суцільного товстостінного поліетилену. Максимальний робочий тиск — 2 бар. Верхній клапан перемикає напрямок потоку для фільтрації, промивання та зливу.

Дренажний отвір допомагає спорожнити ємність під час обслуговування та підготовки до зими. Для підключення нагрівача води враховуйте його допустиму витрату води та додатковий опір у лінії.

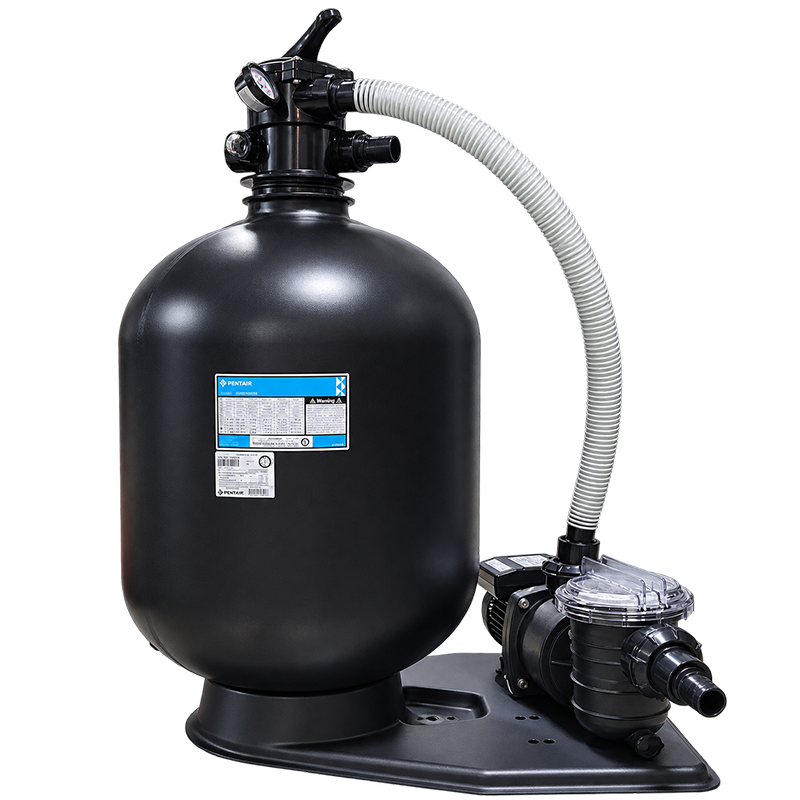

Піщана фільтрувальна установка Pentair FS на спільній платформі

Swimmey: сміття видно до того, як воно заважає циркуляції

Прозора кришка дозволяє перевірити кошик префільтра без її відкриття. Накопичене листя та інше велике сміття видаляють окремо від піщаного завантаження.

Самовсмоктувальний насос Pentair Swimmey розрахований на циркуляцію басейнової води. Однофазний двигун оснащено термозахистом; насоси цієї серії виробляють на заводі Pentair в Італії.

Перед першим запуском заповніть префільтр водою. Для монтажу вище дзеркала води важливі герметична всмоктувальна лінія та допустима висота: у керівництві комплекту зазначено межу до 2 м.

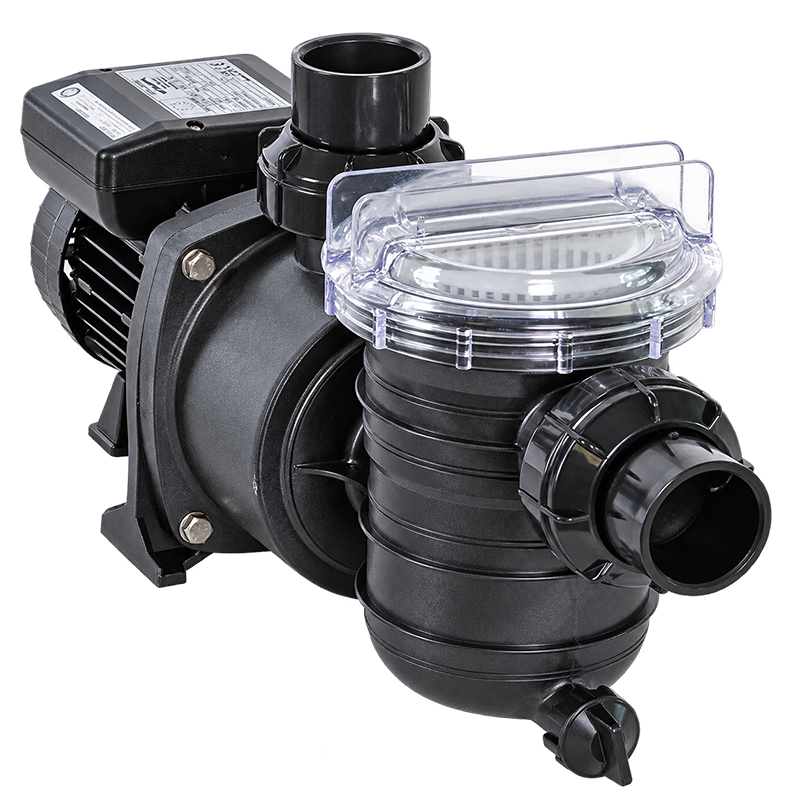

Насос Pentair Swimmey з прозорою кришкою та кошиком префільтра

Шість режимів для фільтрації та обслуговування

Основні операції виконуються верхнім клапаном. Переводьте рукоятку в нове положення лише після зупинки насоса.

FILTER — фільтрація. Вода проходить через завантаження та повертається в басейн.
BACKWASH — зворотне промивання. Потік вимиває накопичений бруд у злив.
RINSE — ополіскування. Укладає завантаження після промивання та виводить залишкову брудну воду у злив.
WASTE — злив. Відводить воду з басейну в обхід фільтра.
RECIRCULATE — циркуляція. Повертає воду в басейн без проходження через завантаження.
CLOSED — закрито. Перекриває потік через клапан; насос у цьому положенні не вмикають.

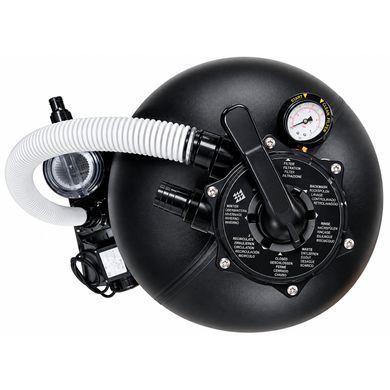

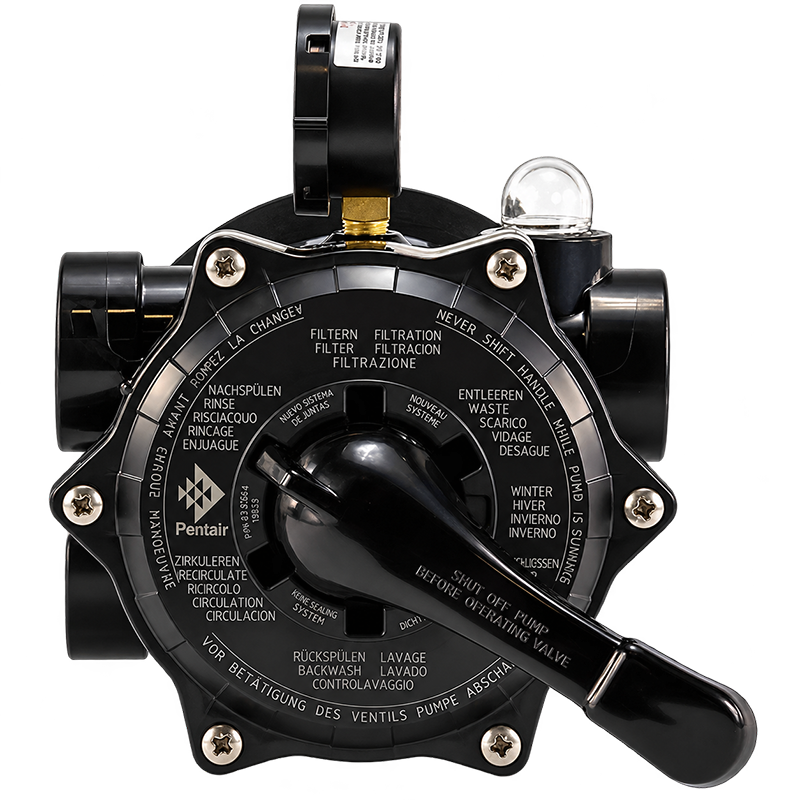

Шестипозиційний клапан і манометр фільтра Pentair Azur

Порівняйте шість комплектацій Pentair FS

Почніть з об'єму басейну, потім зіставте фільтр, насос та умови підключення. Один і той самий насос може працювати з фільтрами різних розмірів — тому потужність двигуна не замінює порівняння всієї установки.

Прокрутіть таблицю праворуч, щоб побачити всі шість моделей.

Єдина таблиця характеристик Pentair FS з насосами Swimmey
Характеристика	FS-15A6-SW10	FS-15KT-SW12	FS-19A6-SW12	FS-19AZ-SW15	FS-22A6-SW15	FS-22AZ-SW19
Об'єм басейну, м³	До 24	До 30	До 32	До 38	До 48	До 52
Рекомендована витрата води, м³/год	6	7,5	8	9	12	13
Насос Swimmey	10M	12M	12M	15M	15M	19M
Потужність насоса*, Вт	250	370	375	550	555	750
Діаметр фільтра, мм	375	375	475	475	560	560
Кварцовий пісок, кг	45	45	80	80	144	144
Живлення, В / Гц	230 / 50	230 / 50	230 / 50	230 / 50	230 / 50	230 / 50
Труба / шланг, мм	50/32 або 38	5050/32 або 38	50/32 або 38	50/32 або 38	50/32 або 38	50/32 або 38
Верхній клапан	6 положень	6 положень	6 положень	6 положень	6 положень	6 положень
Максимальний робочий тиск, бар	2	2	2	2	2	2
Максимальна температура води, °C	35	35	35	35	35	35
Розміри A × B × C за схемою, мм	870 × 640 × 710	870 × 640 × 710	900 × 720 × 760	900 × 720 × 760	1090 × 910 × 800	1090 × 910 × 800
Гарантія на комплект	12 місяців	12 місяців	12 місяців	12 місяців	12 місяців	12 місяців

Об'єм басейну — орієнтир для попереднього вибору. Остаточно модель підбирають за фактичною витратою води, навантаженням на басейн та опором системи. Рекомендована витрата фільтрації не дорівнює максимальній подачі окремого насоса.

Живлення однофазне. Для труби 50 мм використовуються муфти, для шлангів 32/38 мм — перехідники. Маси стосуються двошарового кварцового завантаження. Для скляного матеріалу норму та розподіл шарів перевіряють окремо. Позначення A, B і C розшифровано під кресленням.

Як напір впливає на витрату води насоса Swimmey

Довгі труби, арматура та обладнання в контурі створюють опір. Зі зростанням напору витрата води насоса зменшується — тому підбір лише за потужністю або крайньою точкою графіка може дати неправильний результат.

Нижче показано криві сімейства Swimmey за 50 Гц. У комплектаціях FS із таблиці використовуються насоси 10M, 12M, 15M і 19M.

На телефоні графік можна прокрутити праворуч разом із легендою.

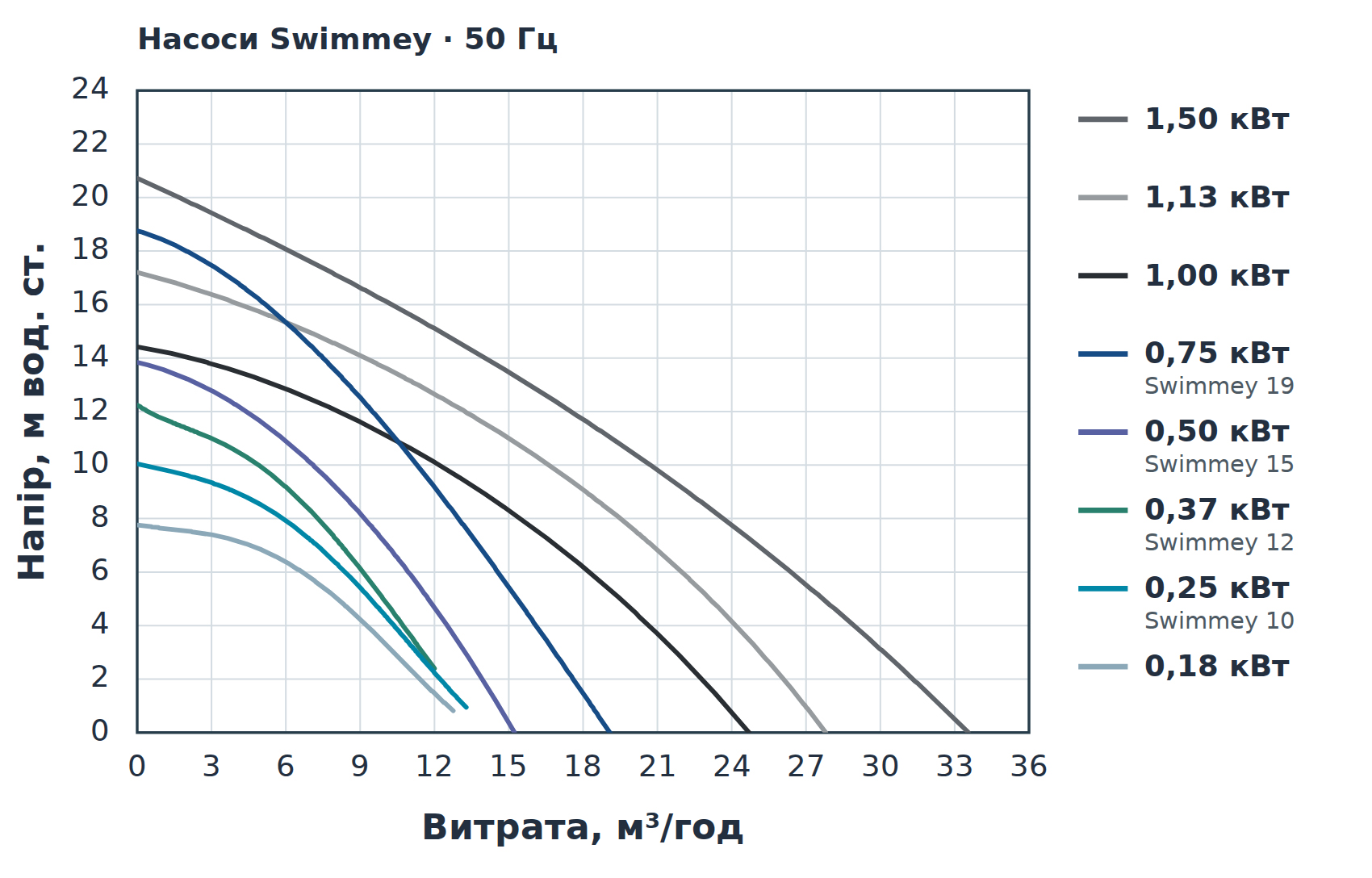

Графік продуктивності Pentair FS Swimmey

Графік стосується насосів Swimmey, а не станції із заповненим фільтром. Для вибору установки додатково враховують її рекомендовану витрату води та втрати в завантаженні. Криву Swimmey 15 наведено для позначення 0,50 кВт із вихідного заводського графіка; застосовність до конкретного насоса перевіряють під час підбору.

Технічні особливості та комплектація

Продумане обслуговування

Поліетиленовий бак Azur без металевих стінок, схильних до корозії.
Верхній клапан для вибору робочого режиму.
Манометр для спостереження за зміною тиску.
Прозора кришка та знімний кошик префільтра.
Роз'ємні з'єднання для підключення та обслуговування.
Спільна платформа для стійкого розміщення насоса й фільтра.

Що входить до комплекту

Фільтрувальна ємність Pentair Azur.
Циркуляційний насос Pentair Swimmey із префільтром.
Шестипозиційний клапан і манометр.
Установочна платформа.
З'єднувальний шланг, муфти та перехідники в комплектації постачання.

Пісок, труби або шланги до басейну, запірну арматуру та зливну лінію підбирають окремо. Перед замовленням обв'язки перевірте склад перехідників під потрібний діаметр.

Виберіть завантаження до першого запуску

Для Azur передбачено фільтрувальний пісок і нижній опорний шар. Замовляйте їх окремо за фракціями: загальна маса не означає, що весь бак потрібно заповнити однаковим дрібним піском.

Фільтр 375 мм: 30 кг піску 0,4–0,8 мм і 12 кг опорного завантаження 3–5 мм.
Фільтр 475 мм: 65 кг піску 0,4–0,8 мм і 15 кг опорного завантаження 3–5 мм.
Фільтр 560 мм: 120 кг піску 0,4–0,8 мм і 20 кг опорного завантаження 3–5 мм.

Під час заміни на скляний матеріал узгодьте його фракції, масу та схему засипання з вимогами фільтра й вибраного завантаження. Порівняти матеріали можна в розділі наповнювачів для фільтрів басейну.

Строк служби наповнювача залежить від його стану та обслуговування. Зворотне промивання видаляє накопичений бруд, але не відновлює злежаний або сильно забруднений матеріал.

Перевірте місце для встановлення

Залиште доступ до клапана, кошика префільтра, манометра та дренажу. Враховуйте не лише сам комплект, а й підключені труби, крани та можливість зняти кришку насоса.

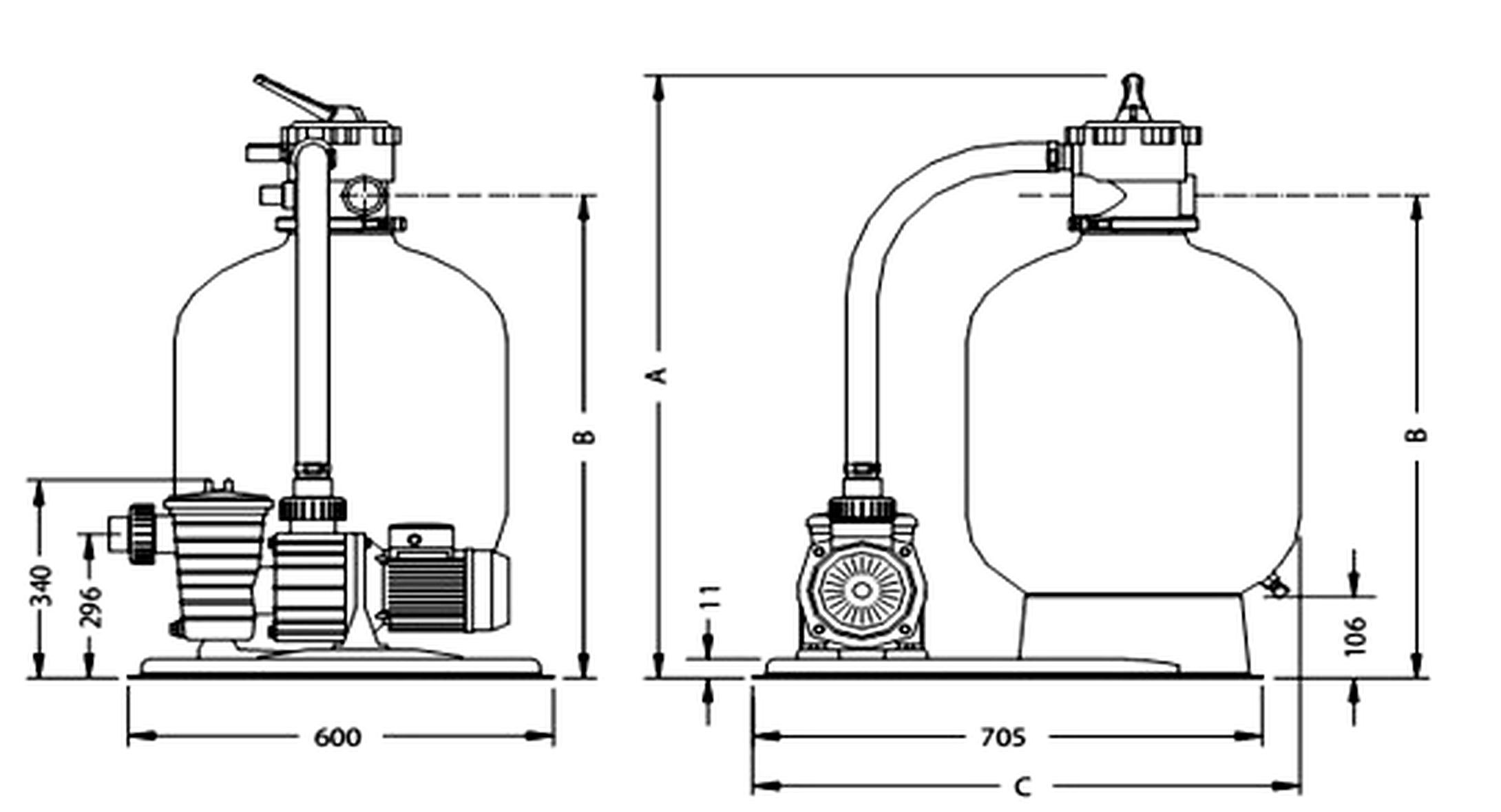

Габаритне креслення Pentair FS з розмірами A, B і C та розмірами основи — A — загальна висота; B — висота осі верхніх з'єднань; C — розмір за основою в напрямку, показаному на схемі. Натисніть на зображення, щоб відкрити його окремо.

Розміри Pentair FS за вихідним кресленням
Модель	A, мм	B, мм	C, мм
FS-15A6-SW10	870	640	710
FS-15KT-SW12	870	640	710
FS-19A6-SW12	900	720	760
FS-19AZ-SW15	900	720	760
FS-22A6-SW15	1090	910	800
FS-22AZ-SW19	1090	910	800

Розмір B — не ширина станції. Цифри 600 і 705 мм на рисунку стосуються зазначених там ділянок основи та не замінюють модельний розмір C. Установочний майданчик перевіряйте за повною схемою вибраного комплекту, з урахуванням виступних з'єднань.

Умови роботи та сезонний догляд

Розміщення та запуск

Встановлюйте комплект на рівну стійку основу в захищеному, провітрюваному місці.
Передбачте відведення води та захист двигуна від затоплення.
Дотримуйтеся меж комплекту: вода до 35 °C, робочий тиск до 2 бар.
Перед запуском заповніть насос водою та перевірте герметичність з'єднань.
Електричне підключення має включати заземлення та відповідний захист, зокрема ПЗВ 30 мА.

Обслуговування

Перевіряйте кошики скімера та насоса, видаляйте сміття.
Запишіть тиск чистого фільтра. Його зростання приблизно на 0,5 бар слугує орієнтиром для промивання.
Після BACKWASH виконуйте RINSE та повертайтеся до FILTER, вимикаючи насос перед кожним перемиканням.
До заморозків повністю злийте воду з фільтра, насоса та трубопроводів.
Графік фільтрації коригуйте за фактичною витратою води, температурою води та навантаженням на басейн.

Запитання про Pentair Water FS

Як вибрати комплект за об'ємом басейну?

У таблиці збережено орієнтири для басейнів до 24, 30, 32, 38, 48 і 52 м³. Вони допомагають звузити вибір, але остаточно потрібно перевірити витрату води за вашого підключення. Для довгої обв'язки, нагрівача або високого навантаження умови підбору відрізняються.

Чому у двох моделей однакова витрата води?

Рекомендована витрата води залежить від розміру фільтра. Комплекти з баком 375 мм розраховані на 6 м³/год, із баком 475 мм — на 9 м³/год, із баком 560 мм — на 12 м³/год. Водночас насоси в парі комплектацій можуть відрізнятися.

Чи показує графік витрату води всієї станції?

Ні, це характеристики насосів сімейства Swimmey. У зібраній системі потрібно враховувати опір фільтра, труб, клапанів та іншого обладнання, а також рекомендовану витрату води через фільтрувальне завантаження.

Чому для Swimmey 15 потрібно уточнити потужність?

У документації насоса трапляється значення 500 Вт, а в каталозі комплектів — 550 Вт. Для конкретного постачання орієнтуються на шильдик двигуна. Ці значення не можна автоматично вважати споживаною потужністю всієї станції.

Чи входить пісок до комплекту?

Ні, завантаження замовляють окремо. Для фільтрів 375, 475 і 560 мм передбачено відповідно 30, 65 і 120 кг фільтрувального піску плюс окремий опорний шар 12, 15 і 20 кг. Масу кожного матеріалу вибирають за своєю моделлю.

Чи можна використовувати скляне завантаження?

Перед заміною кварцового матеріалу перевірте сумісність, потрібні фракції та норму засипання вибраного скляного завантаження. Автоматично переносити на нього масу кварцового піску та опорного шару не можна.

Чи потрібні перехідники для шлангів 32 або 38 мм?

Так. З'єднання під трубу 50 мм і штуцер під шланг — різні способи підключення. Для шлангів 32/38 мм використовують відповідні перехідники; їхню наявність і склад перевіряють у комплектації постачання.

Чи можна поставити станцію вище рівня води?

Для комплекту із самовсмоктувальним Swimmey керівництво допускає підйом до 2 м. Насос необхідно попередньо заповнити водою, всмоктувальна лінія має бути герметичною. За складної обв'язки допустимість встановлення перевіряють окремо.

Як зрозуміти, що час промивати фільтр?

Порівняйте тиск із показанням після запуску чистого фільтра. Орієнтир для промивання — зростання приблизно на 0,5 бар. Якщо потік ослаб, додатково перевірте кошики, крани та трубопроводи.

Чи підійде комплект для гарячого СПА?

Для установки в зборі зазначено межу температури води 35 °C. Якщо СПА працює за вищої температури, цю серію не можна вибирати лише за об'ємом води — знадобиться обладнання з відповідним температурним допуском.

Чи потрібно змінювати пісок кожні два роки?

Універсального дворічного строку для цієї серії немає. Керівництво комплекту зазначає заміну через п'ять років, проте стан завантаження перевіряють у процесі експлуатації. Злежування, стійкі забруднення та порушення фільтрації можуть потребувати ранішої заміни.

Чи можна залишити станцію взимку з водою?

Ні, замерзання води може пошкодити обладнання. Перед морозами фільтр, насос і трубопроводи спорожнюють; насос зберігають у сухому місці із захистом від замерзання.

Підберіть Pentair FS під свій басейн

Повідомте об'єм чаші, діаметр труб або шлангів, висоту встановлення відносно води та обладнання в контурі. Фахівець AQUAVITAL допоможе порівняти комплектації, уточнити наявність і підібрати фільтрувальне завантаження.
