Aquaviva Lagoon 400, 7.5 м³/год, фільтраційна установка для басейна купити

Відео

Об'єм води в басейні, м³:

13 30 44

Продуктивність фільтра, м³/год:

3,2 7,5 11

15 180 грн

Немає в наявності

Характеристики

Артикул	35115
Бренд	Aquaviva
Країна виробник:	Китай
Об'єм басейну, м³:	30
Продуктивність, м³/год:	7.5
Тип з'єднання:	Верхнє
Діаметр фільтра, мм:	300
Потужність насоса, Вт:	400
З'єднання:	32 / 38 / 50 мм
Засипання піску, кг:	13
Гарантія:	24 місяці на фільтр та насос, 12 місяців на інші комплектуючі

Файли

pdf

Інструкція Aquaviva Lagoon

4.1 МБ

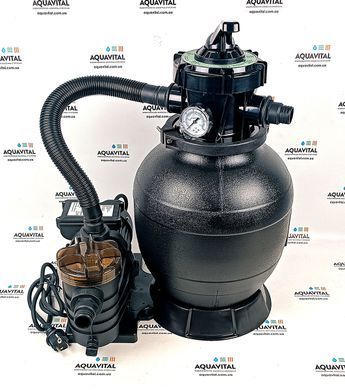

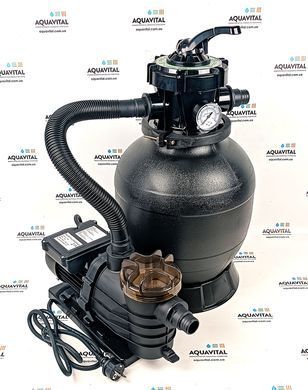

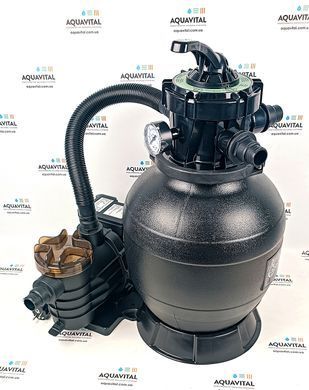

Aquaviva Lagoon — піщана фільтрація для басейну

Пил і дрібне сміття швидко псують враження від басейну. Фільтрувальна установка Aquaviva Lagoon допомагає регулярно видаляти механічні забруднення з води. А піщане завантаження можна очищати зворотним промиванням — без розбирання бака під час кожного обслуговування.

У серії три моделі для приватних басейнів об'ємом до 13, 30 і 44 м³. Виберіть станцію під свою чашу: для нового басейну або заміни штатної системи фільтрації. Нижче можна порівняти комплекти, перевірити розміри й заздалегідь підібрати завантаження та підключення.

Aquaviva Lagoon — піщані фільтрувальні станції для басейну

Що дає комплект Lagoon

3,2–11 м³/год

Три варіанти продуктивності для вашої системи.

До 44 м³

Підбір моделі за об'ємом приватного басейну.

Піщане очищення

Завантаження затримує механічні забруднення.

Для літнього басейну

Розміщення із захистом від опадів і затоплення.

Зручне промивання

Верхній клапан спрощує догляд за фільтром.

Гарантія 2 роки

На насос і бак; на решту комплектуючих — 1 рік.

Забруднення залишаються у фільтрі, вода повертається в басейн

Насос спрямовує воду через шар фільтрувального завантаження. Завислі частинки залишаються в піску, а вода повертається в чашу. Під час зворотного промивання накопичені забруднення виводяться в лінію скидання.

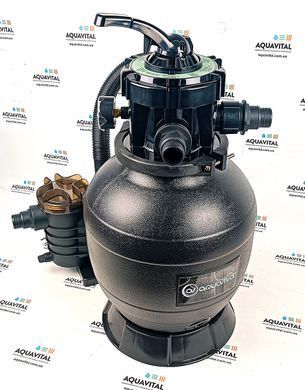

Ємність із поліетилену не схильна до корозії. Фільтр і насос розміщені на спільній платформі: основні вузли розташовані поруч, їх зручно підключати й обслуговувати.

Верхній клапан перемикає режими роботи.

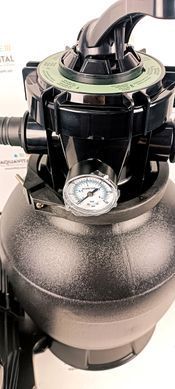

Манометр допомагає контролювати тиск.
Дренаж спрощує видалення води перед зберіганням.

Якість фільтрації залежить від відповідного завантаження та циркуляції. Для прозорої та безпечної води потрібні також контроль pH, дезінфекція й очищення стінок і дна. Піщаний фільтр виконує завдання механічного очищення та доповнює загальний догляд за басейном.

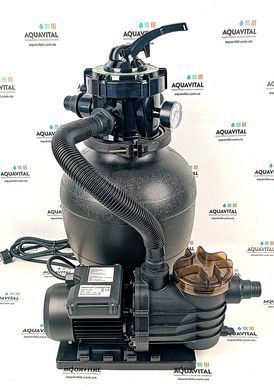

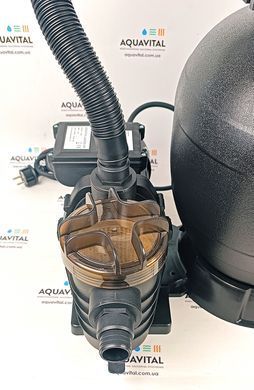

Префільтр затримує велике сміття перед насосом

У показаній комплектації вода спочатку проходить через кошик префільтра. Він затримує великі забруднення перед гідравлічною частиною насоса. Прозора кришка дає змогу помітити, коли кошик час очистити.

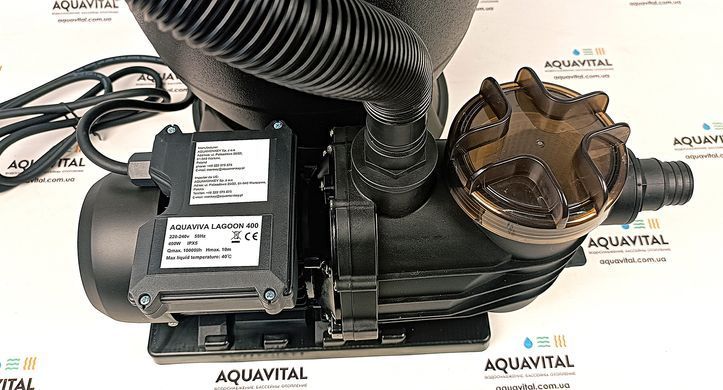

Насоси серії мають номінальну потужність 250, 400 і 550 Вт. Потужність двигуна сама по собі не визначає реальну витрату: враховуйте фільтр, довжину ліній та обладнання в контурі.

Корпус гідравлічної частини — термопластик.
Електроживлення — 220–240 В, 50 Гц.
Ступінь захисту IPX5; занурення у воду неприпустиме.
Температура води — від +5 до +40 °C.

Перед запуском заповніть насос водою та відкрийте подачу з басейну. Сухий хід неприпустимий. Залиште доступ до кришки та зливу для регулярного догляду.

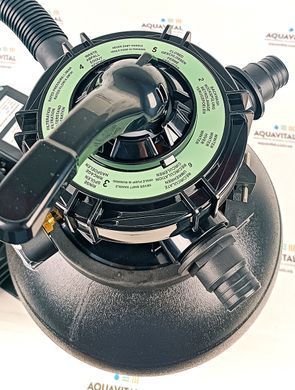

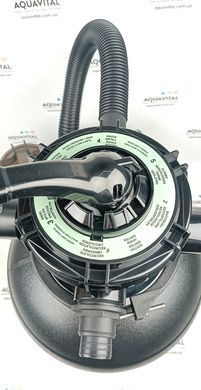

Один клапан для фільтрації, промивання та зливу

Шість положень спрямовують воду потрібним шляхом:

FILTER — фільтрація з поверненням води в басейн.
BACKWASH — зворотне промивання піску зі скиданням забруднень.
RINSE — ополіскування після промивання.
WASTE — злив в обхід завантаження.
RECIRCULATE — циркуляція без проходження через пісок.
CLOSED — перекриття потоку при вимкненому насосі.

Перед кожним перемиканням зупиняйте насос. Оглядове віконце допомагає контролювати воду під час промивання. Для режимів BACKWASH, RINSE і WASTE заздалегідь підготуйте відведення води.

Графіки продуктивності

Конструктивні особливості фільтраційних установок
Aquaviva серії Lagoon

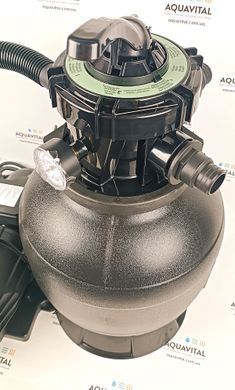

Фільтрувальна ємність із високоміцного
поліетилену

Насос із префільтром у корпусі з термопластика

Лита платформа, стійка до корозії

6-ходовий клапан із манометром

Заміна піску через верхній клапан

Легкість відкривання дренажного клапана

Технічні особливості Aquaviva Lagoon

Манометр, руків'я клапана, кришка префільтра та зливні елементи доступні зовні. Під час установлення залиште вільний підхід до цих вузлів, щоб сезонне обслуговування не вимагало переміщення станції.

Спільна платформа

Насос і фільтр розташовані поруч на стійкій основі. Підготуйте рівний майданчик і місце для підключення шлангів без перегинів.

Доступ зверху

Для заміни піску знімають верхній клапан. Над баком має залишатися простір для роботи, а з'єднання мають бути доступні для від'єднання.

Як вибрати установку під об'єм басейну

Почніть з об'єму води: Lagoon 250 — до 13 м³, Lagoon 400 — до 30 м³, Lagoon 550 — до 44 м³. Для молодшої моделі 13 м³ — округлений орієнтир паспортної рекомендації постачальника 12,8 м³. Остаточний підбір залежить також від опору системи та навантаження на басейн.

Заміна штатного фільтра

Для каркасного або збірного басейну перевірте діаметри патрубків. У посібнику зазначені конектори 32/38 мм. Для Intex, Bestway та інших чаш перехідники підбирають під конкретне з'єднання.

Додаткове обладнання

Довгі лінії, повороти та нагрівач збільшують опір і знижують фактичну витрату. Якщо об'єм чаші близький до верхнього орієнтира моделі, узгодьте схему до замовлення.

Для консультації підготуйте фото з'єднань, приблизну довжину шлангів і перелік пристроїв у контурі. Це допоможе одразу визначити модель, завантаження та необхідні перехідники.

Продуктивність установки та напір насоса

Верхня діаграма порівнює заявлену продуктивність комплектів, нижня — максимальний напір насосів. Ці показники наведені окремо: максимальний напір не означає одночасну подачу зазначеного об'єму води.

Порівняння продуктивності установок і максимального напору насосів Lagoon 250, 400 і 550

На телефоні діаграми прокручуються горизонтально.

Фактична витрата залежить від фільтра, завантаження та опору трубопроводу. Діаграми призначені для порівняння моделей і не є витратно-напірними кривими.

Усі три моделі в одній таблиці

Порівняйте об'єм басейну, продуктивність, потужність і кількість завантаження. Максимальний напір насоса не є допустимим тиском бака й не визначає звичайний робочий тиск фільтра.

Прокрутіть таблицю вбік. Назви параметрів залишаються на місці.

Технічні характеристики Aquaviva Lagoon
Модель	Lagoon 250	Lagoon 400	Lagoon 550
Об'єм басейну, м³	до 13*	до 30	до 44
Продуктивність установки, м³/год	3,2	7,5	11
Номінальна потужність насоса, Вт	250	400	550
Площа фільтрації, м²	0,05	0,07	0,09
Завантаження піску, кг	10	13	25
Фракція піску, мм**	0,5–0,8	0,5–0,8	0,5–0,8
Максимальний напір насоса, м	7,5	10	12
Поріг промивання за манометром, бар***	0,45–0,50	0,65–0,70	0,78–0,85
Температура води, °C	+5…+40	+5…+40	+5…+40
Електроживлення	220–240 В, 50 Гц	220–240 В, 50 Гц	220–240 В, 50 Гц
Ступінь захисту	IPX5	IPX5	IPX5
Патрубки насоса	1½″, внутрішня різьба	1½″, внутрішня різьба	1½″, внутрішня різьба
Конектори шлангів, мм	32/38	32/38	32/38
Маса в упаковці, кг	10,8	11,6	12,8
Клапан	Верхній, 6 положень	Верхній, 6 положень	Верхній, 6 положень
Гарантія на насос і бак	24 місяці	24 місяці	24 місяці
Гарантія на решту комплектуючих	12 місяців	12 місяців	12 місяців

* До 13 м³ — округлене значення рекомендації 12,8 м³. Об'єми є орієнтирами підбору, а не гарантією витрати за будь-якої схеми.

** Посібник також передбачає кварцовий пісок 0,7–1,2 мм. Підбирайте завантаження за паспортом поставленого фільтра. Пісок купується окремо.

*** Це показання манометра для зворотного промивання, а не збільшення тиску відносно чистого фільтра. Якщо чиста система вже показує такий тиск, перевірте опір та обв'язку.

Габарити станції та місце для встановлення

На вихідних кресленнях показані розміри в міліметрах. Залиште додаткове місце для шлангів, перемикання клапана, зняття кришки префільтра та заміни піску.

Lagoon 250

Lagoon 400

Lagoon 550

Насос серії Lagoon

Звірте виконання поставленого насоса перед підготовкою жорсткого трубопроводу. Креслення насоса з вихідного опису не підтверджує однакові розміри всіх можливих комплектацій.

Підключення до вашого басейну

Водяний контур

Підготуйте рівну основу в сухому провітрюваному місці із захистом від сонця, опадів і затоплення. Згідно з розділом установлення насоса його вхід має розташовуватися щонайменше на 30 см нижче рівня води.

Вода з басейну надходить у насос, проходить через фільтр і повертається в чашу. Для промивання потрібне окреме відведення. При підключенні до труби 50 мм підбирають перехідники: цей розмір не зазначений як штатний конектор шланга.

Електроживлення

Підключення виконують із заземленням, ПЗВ не більше 30 мА та відповідним захистом двигуна. Електричну частину доручіть фахівцю: номінали підбирають за обладнанням та умовами монтажу.

Посібник забороняє роботу установки, коли в басейні перебувають люди. Плануйте фільтрацію поза часом купання. IPX5 не дозволяє затоплення або занурення насоса.

Що підготувати до першого запуску

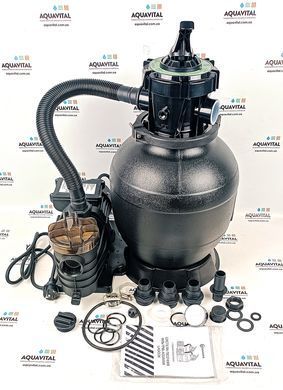

В основі комплекту — фільтр, насос, шестипозиційний клапан і спільна платформа. У вихідній комплектації зазначені штуцери 32/38 мм. Склад з'єднувальних деталей уточнюють для поставки; довжина ліній до басейну визначається місцем монтажу.

Завантаження та з'єднання

Кварцовий пісок купується окремо: 10 кг для Lagoon 250, 13 кг для Lagoon 400 і 25 кг для Lagoon 550. Посібник також передбачає фільтрувальні кульки — відповідно 320, 400 і 800 г.

Для скла або AFM спочатку узгодьте сумісність, фракцію та масу. Масу піску не можна автоматично переносити на інший матеріал. За потреби додайте шланги, перехідники, хомути та запірну арматуру.

Перед увімкненням

Завантажте матеріал за паспортом фільтра, зберіть з'єднання та заповніть насос водою. Переконайтеся, що вода вільно надходить із басейну, потрібні лінії відкриті, а відведення для промивання підготовлене.

Виконайте початкове промивання та ополіскування перед звичайною фільтрацією. Між перемиканнями клапана зупиняйте насос. Перевірте герметичність і запишіть показання манометра чистої системи.

Обслуговування протягом сезону та перед зберіганням

Регулярний догляд

Очищайте кошики скімера та префільтра.
Стежте за манометром і зворотним потоком.
За потреби промийте пісок у BACKWASH, виконайте RINSE і поверніть FILTER.
Підбирайте час роботи за об'ємом, реальною витратою, температурою та навантаженням на басейн.

Установка призначена для циркуляції води басейну й не замінює дренажний насос. Не допускайте всмоктування великих скупчень піску та бруду.

Консервація та сервіс

Перед морозами вимкніть живлення, скиньте тиск і повністю злийте воду з фільтра, насоса та з'єднань. Не допускайте її замерзання; зберігайте обладнання у відповідному сухому місці.

У разі незвичного шуму, витоку або відсутності потоку зупиніть насос. Для звернення до сервісу підготуйте модель, фото шильдика, опис підключення та проблеми. Не розбирайте вузли під тиском.

Гарантія: 24 місяці на насос і фільтрувальну ємність, 12 місяців на решту комплектуючих. Умови постачальника передбачають регулярне обслуговування, своєчасну заміну витратних матеріалів і додатковий автомат захисту двигуна під час монтажу.

Поширені запитання про Aquaviva Lagoon

Для якого басейну підходить Lagoon?

Моделі підбирають для приватних басейнів до 13, 30 і 44 м³. Для Lagoon 250 значення 13 м³ округлено з 12,8 м³. Довжина ліній і додаткове обладнання також впливають на вибір.

Чи можна замінити фільтр Intex або Bestway?

Так, якщо продуктивність і підключення підходять конкретній чаші. Звірте її патрубки зі штуцерами 32/38 мм; перехідники підбирають під вашу модель басейну.

Пісок входить до комплекту?

Ні. Для Lagoon 250, 400 і 550 потрібно відповідно 10, 13 і 25 кг кварцового піску. Фракцію вибирають за паспортом фільтра.

Чи можна використовувати кульки або скло?

Посібник передбачає кульки: 320, 400 і 800 г відповідно. Застосування скла або AFM, фракцію та масу потрібно узгодити окремо для конкретного матеріалу.

Чому продуктивність і напір показані окремо?

Витрата установки та максимальний напір насоса — різні показники. Вони не є одночасно досяжною робочою точкою. Фактична витрата залежить від опору всієї системи.

Скільки годин має працювати фільтрація?

Розклад залежить від об'єму води, фактичної витрати, температури та інтенсивності використання басейну. Його коригують за станом води; фільтрацію планують поза часом купання.

Чи можна купатися під час роботи установки?

Ні. Посібник Lagoon забороняє роботу установки, коли в басейні перебувають люди. Дотримуйтеся цього обмеження під час складання розкладу.

Чи можна встановити насос вище рівня води?

У розділі встановлення насоса зазначено вхід щонайменше на 30 см нижче рівня води. Плануйте розміщення з дотриманням цієї умови; один зворотний клапан не підтверджує допустимість іншої схеми.

Коли потрібно промивати фільтр?

Модельні пороги манометра: 0,45–0,50 бар для Lagoon 250, 0,65–0,70 бар для 400 і 0,78–0,85 бар для 550. Це показання, а не приріст тиску. Перевіряйте також прохідність ліній і кошиків.

Чи можна перемикати клапан без зупинки?

Ні. Вимикайте насос перед кожним перемиканням. У положенні CLOSED запускати насос не можна.

Чи можна залишити станцію взимку з водою?

Ні. Перед морозами злийте воду з усіх вузлів і з'єднань. Замерзання води може пошкодити корпус і гідравлічну частину.

Що повідомити для підбору?

Об'єм і тип басейну, розміри та фото патрубків, довжину ліній, місце розміщення насоса й перелік обладнання в контурі. Це допоможе підібрати модель, завантаження та з'єднання.

Підберіть Lagoon для свого басейну

Повідомте фахівцю AQUAVITAL об'єм чаші та покажіть наявні з'єднання. Допоможемо узгодити модель, кількість завантаження та необхідні перехідники, щоб підготувати комплект до монтажу.
