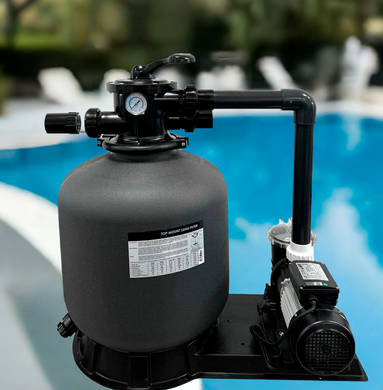

Aquaviva Marine — піщана фільтрація для вашого басейну
Хочете перейти на піщану фільтрацію або підібрати обладнання для нового басейну? Aquaviva Marine забезпечує циркуляцію води через фільтрувальне завантаження та допомагає щодня видаляти пил, дрібне сміття й завислі забруднення. Для очищення піску достатньо перемкнути клапан у режим промивання — розбирати бак під час кожного обслуговування не потрібно.
У серії п'ять комплектів для приватних басейнів об'ємом до 17, 24, 32, 40 і 60 м³. Можна вибрати модель під свою чашу, заздалегідь розрахувати кількість піску та узгодити підключення. Для заміни штатного фільтра Intex або Bestway додатково підбирають перехідники до патрубків басейну.
Що дає комплект Marine
4,3–15 м³/год
П'ять моделей для підбору циркуляції під об'єм басейну.
До 60 м³
Для приватних басейнів із відповідним контуром підключення.
Піщане очищення
Завантаження затримує механічні забруднення з води.
Корпус із PE
Поліетиленовий бак не схильний до корозії.
Простий догляд
Зворотне промивання та доступний кошик префільтра.
Гарантія 2 роки
На насос і бак; на решту комплектуючих — 1 рік.
Чиста вода проходить через піщане завантаження
Вода надходить у верхню частину фільтра, проходить через шар піску та повертається в басейн. Забруднення залишаються в завантаженні, а під час зворотного промивання виводяться в лінію скидання.

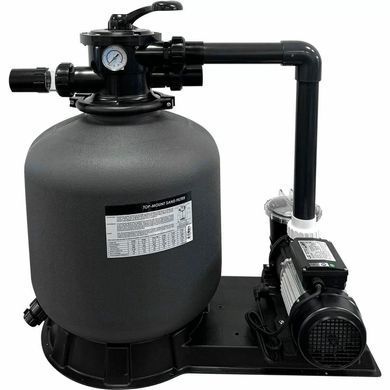

Бак із поліетилену стійкий до корозії. Насос і фільтр установлюють на спільній платформі: основні вузли зібрані поруч, їх зручно підключати й обслуговувати.
Манометр допомагає відстежувати зміну тиску відносно чистого фільтра.

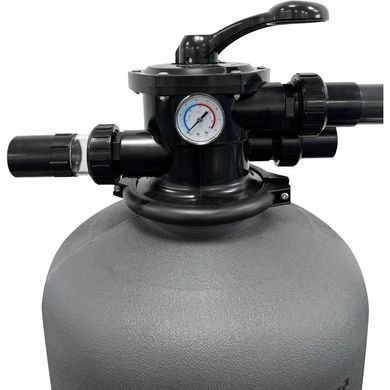

Верхній шестипозиційний клапан керує фільтрацією, промиванням і зливом.
Дренаж спрощує видалення води перед консервацією.
Заявлений орієнтир піщаного очищення — близько 50 мкм. Фактичний результат залежить від завантаження та режиму роботи. Для якості води потрібні також дезінфекція, контроль pH й очищення стінок і дна.
Префільтр збирає велике сміття перед насосом
Насос серії STP створює циркуляцію, а кошик префільтра затримує великі забруднення перед робочою частиною насоса. Через прозору кришку видно, коли кошик час очистити.
Корпус гідравлічної частини виготовлено з термопластика.
Для двигунів серії заявлено клас ізоляції F і пиловологозахист IP55.
Зливна пробка дає змогу видалити воду з корпусу під час підготовки до зберігання.
Префільтр захищає гідравлічну частину від великого сміття. Перед запуском заповніть насос водою та перевірте надходження води з басейну. Сухий хід неприпустимий.
Тепловий захист двигуна не замінює окремий автомат захисту двигуна, передбачений умовами експлуатації та гарантії. Електропідключення виконують з урахуванням параметрів конкретного насоса.
Один клапан для фільтрації та промивання
Шість положень дають змогу обслуговувати фільтр і спрямовувати воду потрібним шляхом:
FILTER — звичайна фільтрація з поверненням води в басейн.
BACKWASH — очищення піску зворотним потоком зі скиданням забруднень.
RINSE — ополіскування після зворотного промивання перед поверненням до фільтрації.
WASTE — злив води в обхід фільтрувального завантаження.
RECIRCULATE — циркуляція в обхід піску.
CLOSED — перекриття потоку; насос має бути вимкнений.
Перед кожним перемиканням зупиняйте насос. Оглядове віконце допомагає оцінювати промивну воду, а тиск контролюється манометром.
Як влаштована фільтрувальна станція Marine
Бак із поліетиленуМіцний корпус для фільтрувального завантаження, стійкий до корозії.
Насос із префільтромКошик затримує велике сміття перед робочою частиною насоса.
Спільна основаЛита платформа об'єднує фільтр і насос в одному комплекті.
Шість режимів клапанаПеремикання потоків, контроль тиску та води під час промивання.
Доступ до завантаження зверхуДля заміни піску знімають верхній клапан фільтра.
Злив перед зберіганнямДренажний клапан допомагає видалити воду з бака.
Технічні особливості, які спрощують обслуговування
Для регулярного догляду важливий доступ до вузлів. У Marine можна вийняти кошик префільтра, перевірити манометр, перемкнути клапан і злити воду, не переміщуючи всю установку.
Спільна платформа
Основа утримує насос і фільтр поруч. Перед монтажем підготуйте рівний майданчик, врахуйте з'єднувальну трубу та залиште місце для підходу до обладнання.
Доступ зверху
Заміна завантаження потребує доступу до верхньої горловини після зняття клапана. Над станцією має вистачати простору для обслуговування. Оглядове скло на клапані призначене для спостереження за промивною водою.
Як вибрати установку під об'єм басейну
Почніть з об'єму води та порівняйте п'ять моделей у спільній таблиці. Для басейну до 17 м³ передбачена D350-STP35, до 24 м³ — D400-STP50, до 32 м³ — D450-STP75, до 40 м³ — D500-STP100M, до 60 м³ — D650-STP120M.
При заміні штатного фільтра
Звірте патрубки басейну з підключенням станції 50 мм. Для Intex і Bestway можуть знадобитися перехідники, шланги та запірна арматура. Сумісність визначається конкретною чашею та з'єднаннями.
При новому монтажі
Враховуйте довжину труб, повороти, висоту встановлення, нагрівач та інші пристрої в контурі. Що вищий опір системи, то менша фактична витрата. Вибір за одним максимальним показником насоса може виявитися хибним.
Якщо басейн близький до верхнього орієнтира вибраної моделі, перед замовленням узгодьте схему підключення. Це допоможе підібрати станцію, яка забезпечить потрібну циркуляцію у ваших умовах.
Як змінюється витрата зі збільшенням напору
На графіку показано насоси, які застосовують у серії Marine. По горизонталі — кількість води за годину, по вертикалі — напір. Графік дає змогу порівняти насоси за однакового опору системи.
На телефоні графік прокручується горизонтально.
Криві приблизно оцифровані за посібником Aquaviva Marine та призначені для порівняння. Це характеристики насосів: витрата через установку залежить також від фільтра, трубопроводів і стану завантаження.
Порівняйте моделі Aquaviva Marine
Основні параметри всіх п'яти установок зібрані в одній таблиці. Об'єм басейну — орієнтир для підбору; остаточний вибір залежить від гідравлічної схеми.
Прокрутіть таблицю вбік. Назви параметрів залишаються видимими.
Технічні характеристики Aquaviva Marine
Модель
D350-STP35
D400-STP50
D450-STP75
D500-STP100M
D650-STP120M
Об'єм басейну, м³
до 17
до 24
до 32
до 40
до 60
Продуктивність установки, м³/год
4,3
6
8
10
15
Насос
STP35
STP50
STP75
STP100M
STP120M
Потужність насоса, Вт*
250
370
550
750
900
Сила струму, А
1,6
2
3,2
3,8
4,6
Номінальний діаметр фільтра, мм
350
400
450
500
650
Завантаження піску, кг
20
35
45
85
145
Фракція піску, мм
0,5–0,8
0,5–0,8
0,5–0,8
0,5–0,8
0,5–0,8
Максимальний тиск, бар
2
2
2
2
2
Температура води для комплекту, до °C**
43
43
43
43
43
Електроживлення
230 В,
50 Гц
230 В,
50 Гц
230 В,
50 Гц
230 В,
50 Гц
230 В,
50 Гц
Підключення, мм
50
50
50
50
50
Тип клапана
Верхній,
6 положень
Верхній,
6 положень
Верхній,
6 положень
Верхній,
6 положень
Верхній,
6 положень
Гарантія на насос і бак
24 місяці
24 місяці
24 місяці
24 місяці
24 місяці
Гарантія на решту комплектуючих
12 місяців
12 місяців
12 місяців
12 місяців
12 місяців
* Потужність наведена за специфікацією комплекту. Для підбору електричного захисту використовують дані шильдика поставленого насоса.
** Для комплекту прийнято межу 43 °C. Якщо в паспорті конкретного вузла зазначено нижчу межу, дотримуйтеся її. Значення для окремого насоса не підвищує автоматично допустиму температуру всієї установки.
Тиск 2 бар — граничне значення. Підтримувати його як звичайний робочий тиск не потрібно. Розміри корпусу за кресленням наведені окремо нижче.
Розміри фільтра та насоса — перевірте місце заздалегідь
Креслення допомагають оцінити висоту та ширину вузлів до монтажу. Окрім самих розмірів залиште доступ до кришки префільтра, руків'я клапана, з'єднань і зливних пробок.
Габарити насоса
Габарити фільтра
Габаритні розміри фільтрів Aquaviva Marine, мм
Модель
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
D350-STP35
726
619
550
160
350
298
D400-STP50
757
640
500
175
400
390
D450-STP75
814
698
638
210
449
390
D500-STP100M
845
730
670
235
527
500
D650-STP120M
950
835
775
300
627
500
Усі розміри в таблиці — у міліметрах. Позначення стосуються фільтра на кресленні, а не загального габариту зібраної станції. Номінальний діаметр у назві моделі може відрізнятися від розміру E: для вибору місця використовуйте саме креслення та розмірну таблицю.
Спільний майданчик має вмістити фільтр, насос, з'єднувальну трубу та необхідні монтажні зазори. Перевірте виконання поставленого насоса перед підготовкою жорсткого трубопроводу.
Підключення до вашого басейну
Станцію встановлюють у контур циркуляції: вода з басейну надходить до насоса, проходить через піщаний фільтр і повертається в чашу. Для зворотного промивання та зливу потрібна окрема лінія відведення води.
Схема показує можливе додаткове обладнання. Контролер, дозувальний насос, реагенти та лінії до басейну не входять до стандартного комплекту Marine.
Труба 50 мм
Штатне підключення розраховане на 50 мм. Враховуйте рознімні муфти, відводи та можливість від'єднати обладнання для обслуговування. Для шлангів каркасного басейну знадобляться відповідні перехідники.
Сухий майданчик і вентиляція
Виберіть рівну стійку основу з відведенням води. Насосу потрібні вентиляція та захист від затоплення і прямих опадів. Стійкий до погодних впливів бак і клас IP55 не роблять електричну частину придатною для занурення.
Висоту розміщення та всмоктувальну лінію узгодьте до монтажу. Сам факт установлення на платформі не гарантує надійного забору води за будь-якої висоти та довжини труб.
Підготуйте комплект до першого запуску
Основні вузли станції
Піщаний фільтр Aquaviva Marine.
Насос STP із префільтром.
Верхній шестипозиційний клапан із манометром.
Спільна платформа та елементи з'єднання вузлів за комплектацією.
Експлуатаційна документація.
Фільтрувальне завантаження
Для моделей D350, D400, D450, D500 і D650 потрібно відповідно 20, 35, 45, 85 і 145 кг кварцового піску. Завантаження підбирають і замовляють окремо від станції.
Для цієї серії у специфікації використовується фракція 0,5–0,8 мм. Якщо вибираєте скляне завантаження або AFM, узгодьте його фракцію та кількість для конкретного фільтра. Масу піску не можна автоматично переносити на скляний матеріал.
До замовлення уточніть перехідники до басейну, довжину труб або шлангів, запірну арматуру, відведення промивної води та електричний захист. Після складання завантаження промивають, насос заповнюють водою та перевіряють герметичність з'єднань.
Регулярний догляд зберігає стабільну фільтрацію
Протягом сезону
Очищайте кошики скімера та префільтра в міру забруднення.
Запишіть показання манометра після промивання чистого фільтра та стежте за його зміною.
У разі зростання тиску та зниження потоку перевірте завантаження й лінії, за потреби виконайте промивання.
Після BACKWASH використовуйте RINSE, потім повертайтеся в FILTER; щоразу попередньо вимикайте насос.
Перед морозами
Вимкніть живлення, скиньте тиск і повністю злийте воду з фільтра, насоса та з'єднань. Під час зберігання бака надворі не допускайте замерзання води, що залишилася всередині.
Не запускайте насос насухо або при перекритому потоці. Не відкручуйте з'єднання та хомути на працюючій установці під тиском.
Гарантія: 24 місяці на насос і фільтрувальну ємність, 12 місяців на решту комплектуючих. Умови включають регулярне обслуговування, своєчасну заміну витратних матеріалів і встановлення автомата захисту двигуна.
Поширені запитання про Aquaviva Marine
Для якого басейну підходить Aquaviva Marine?
Серія призначена для приватних басейнів. Орієнтири за об'ємом — до 17, 24, 32, 40 і 60 м³ залежно від моделі. Враховуйте також опір трубопроводу та додаткового обладнання.
Чи можна замінити штатний фільтр Intex або Bestway?
Так, якщо продуктивність і схема підключення підходять вашій чаші. У Marine з'єднання 50 мм, тому для штатних шлангів можуть знадобитися перехідники. Перед замовленням повідомте модель басейну та розміри патрубків.
Чи потрібно купувати пісок окремо?
Так, фільтрувальне завантаження підбирають окремо. Залежно від моделі потрібно 20, 35, 45, 85 або 145 кг кварцового піску. Ці значення не означають таку саму масу скляного завантаження.
Чи можна використовувати скло або AFM?
Можливість застосування, фракцію та масу узгоджують для конкретного фільтра й матеріалу. Не замінюйте пісок рівною вагою скла без перевірки вимог до завантаження.
Чому на графіку витрата вища за значення в таблиці?
Графік стосується насоса за різного напору. У таблиці наведена продуктивність комплекту для підбору. Фільтр, пісок, трубопровід і арматура створюють опір, тому максимальна витрата окремого насоса не дорівнює витраті всієї системи.
Скільки годин на день має працювати установка?
Час роботи залежить від об'єму води, фактичної витрати, температури та навантаження на басейн. Початковий графік узгоджують під час підбору, а протягом сезону коригують за станом води та режимом використання.
Як зрозуміти, що час промивати фільтр?
Порівнюйте тиск із показанням чистого фільтра та спостерігайте за зворотним потоком. Перевірте також кошики й прохідність ліній. Оглядове віконце призначене для контролю води під час самого промивання.
Чи можна перемкнути клапан без зупинки насоса?
Ні. Спочатку зупиніть насос, потім повністю переведіть клапан у потрібне положення. У положенні CLOSED насос не вмикають.
Чи можна залишити насос просто неба?
Електричну частину потрібно захистити від прямих опадів і затоплення, зберігши вентиляцію. Ступінь IP55 не означає допустимість занурення насоса у воду.
Навіщо окремий автомат захисту двигуна?
Його встановлення зазначено в умовах експлуатації та гарантії Marine. Вбудований тепловий захист не замінює зовнішній апарат. Підбір і підключення виконують за даними конкретного двигуна.
Фільтр замінює хімію для басейну?
Ні. Він затримує механічні забруднення, але не замінює дезінфекцію, контроль pH і догляд за поверхнями чаші.
Що повідомити для підбору станції?
Об'єм і тип басейну, діаметри патрубків, довжину труб або шлангів, висоту встановлення та перелік обладнання в контурі. Фото наявного підключення допоможе узгодити перехідники та комплектуючі.
