Aquajoy Lagoon 550, 11 м³/год, фільтраційна установка для басейна купити

Відео

Об'єм води в басейні, м³:

13 30 44

Продуктивність фільтра, м³/год:

3,2 7,5 11

16 376 грн

В наявності

В кредит

Характеристики

Артикул	43463
Бренд	Aquaviva
Країна виробник:	Китай
Об'єм басейну, м³:	44
Продуктивність, м³/год:	11.0
Тип з'єднання:	Верхнє
Діаметр фільтра, мм:	330
Потужність насоса, Вт:	550
З'єднання:	32 / 38 / 50 мм
Засипання піску, кг:	20
Гарантія:	24 місяці на фільтр та насос, 12 місяців на інші комплектуючі

Файли

pdf

Інструкція Aquaviva Lagoon

3 МБ

Aquajoy Lagoon — чистота басейну починається з правильної фільтрації

Менше завислих частинок у воді та зрозумілий догляд за фільтром — для цього варто підібрати піщану станцію під об'єм свого басейну. Фільтрувальні установки Aquajoy Lagoon забезпечують циркуляцію та затримують механічні забруднення в шарі завантаження. Коли пісок забруднюється, його промивають потоком води, не розбираючи бак.

Для невеликого сімейного басейну або просторої чаші в серії є три рішення: Lagoon 250, 400 і 550 із продуктивністю 3,2, 7,5 і 11 м³/год. Порівняйте моделі для басейнів до 13, 30 і 44 м³ та зберіть комплект із потрібною кількістю піску й відповідними з'єднаннями.

Що ви отримуєте з Aquajoy Lagoon

3,2–11 м³/год

Вибір витрати під розмір чаші та схему підключення.

До 44 м³

Три моделі для невеликих і просторих приватних басейнів.

Піщане очищення

Видалення завислих частинок під час проходження води через завантаження.

Для літнього басейну

Станція для сезонного догляду за умови правильного розміщення.

Зручне промивання

Очищення піску зворотним потоком без розбирання ємності.

Гарантія 2 роки

24 місяці на бак і насос, 12 — на інші деталі.

Піщаний фільтр бере на себе щоденне механічне очищення

Вода постійно приносить у фільтр пил та інші завислі частинки. Завантаження утримує їх усередині ємності, поки очищена від механічних завислих частинок вода повертається в басейн. Для видалення накопиченого забруднення передбачене зворотне промивання зі скиданням води.

Поліетиленовий бак не іржавіє від контакту з водою. Спільна платформа об'єднує його з насосом в одному вузлі: під час монтажу простіше організувати підключення та залишити доступ для обслуговування.

Клапан зверху дає доступ до вибору режиму.
Показання манометра допомагають вчасно промити завантаження.
Зливний отвір використовують під час підготовки до зберігання.

Фільтрація працює разом з іншим доглядом: контролем pH, дезінфекцією, очищенням дна та стінок. Такий підхід допомагає підтримувати прозорість води весь сезон; одне піщане завантаження не замінює знезараження.

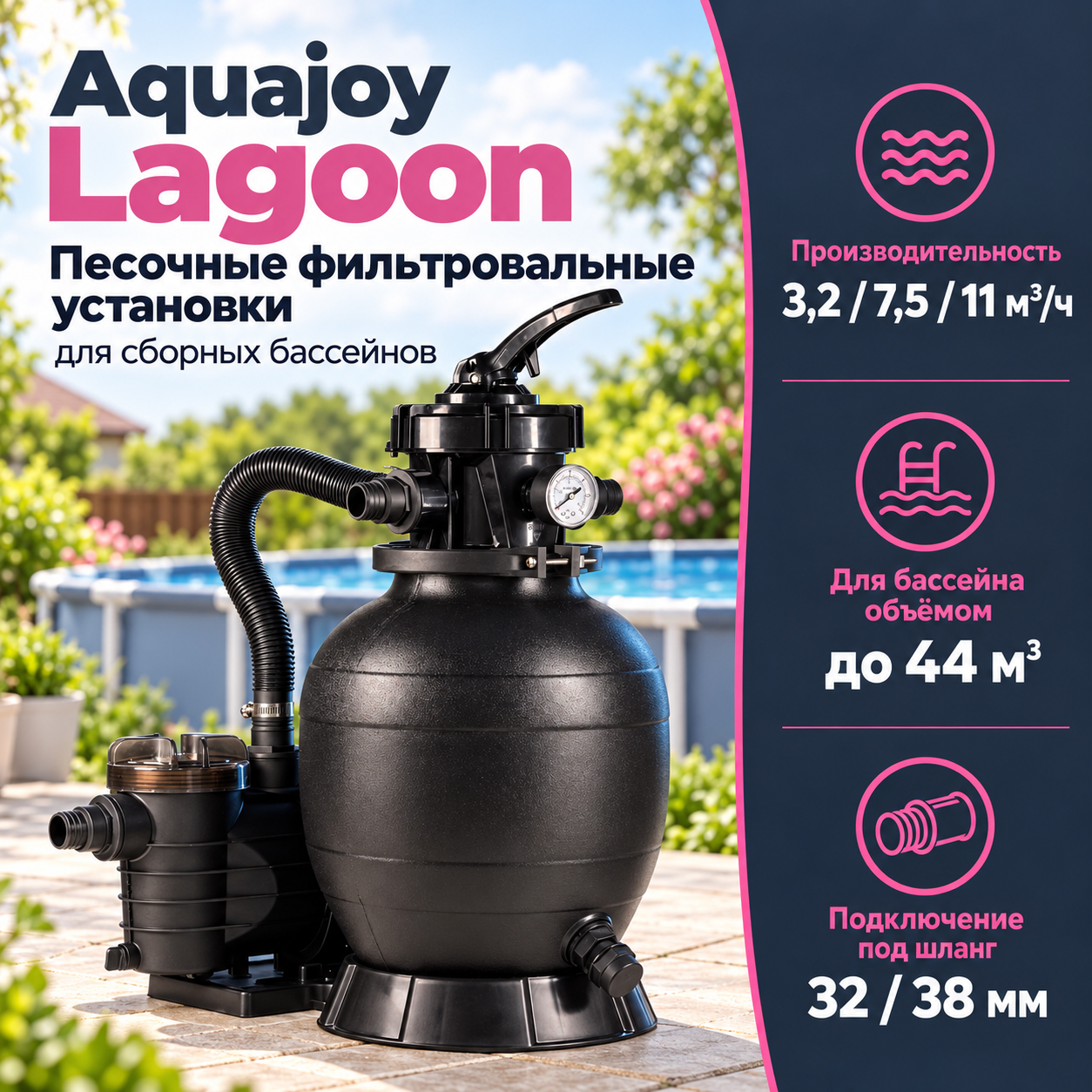

Фільтр і насос Aquajoy Lagoon на спільній платформі

Насос створює циркуляцію, а доступ до кошика спрощує догляд

На фотографіях Aquajoy Lagoon показаний насос із префільтром і прозорою кришкою. Через неї зручно оцінити заповнення кошика та вчасно прибрати велике сміття. Виконання насоса й наявність префільтра звіряють під час замовлення: посібник описує також базову версію без нього.

Числа 250, 400 і 550 у позначенні моделей відповідають номінальній потужності насосів у ватах. Для вибору орієнтуйтеся насамперед на об'єм чаші та продуктивність комплекту: потужніший двигун сам по собі не гарантує потрібної витрати в будь-якій системі.

Корпус гідравлічної частини — термопластик.
Електроживлення — 220–240 В, 50 Гц.
Ступінь захисту IPX5; занурення у воду неприпустиме.
Температура води — від +5 до +40 °C.

Перший запуск виконують після заповнення насоса водою. Вільний приплив із басейну захищає його від сухого ходу, а місце біля кришки та зливного отвору дасть змогу обслуговувати вузол без переставляння станції.

Насос Aquajoy Lagoon із прозорою кришкою префільтра

Керуйте потоком одним перемикачем

Верхній шестипозиційний клапан дає змогу перейти від звичайного очищення до обслуговування фільтра або відведення води:

FILTER — фільтрація з поверненням води в басейн.
BACKWASH — зворотне промивання піску зі скиданням забруднень.
RINSE — ополіскування після промивання.
WASTE — злив в обхід завантаження.
RECIRCULATE — циркуляція без проходження через пісок.
CLOSED — перекриття потоку при вимкненому насосі.

Змінюйте положення руків'я лише після вимкнення насоса. У режимі CLOSED вмикати його не можна. Окрема лінія скидання знадобиться для промивання, ополіскування та зливу; оглядове віконце допомагає спостерігати за водою, що виходить.

Верхній клапан піщаного фільтра Aquajoy Lagoon

Продумане розміщення — менше клопоту під час обслуговування

Під час вибору майданчика враховуйте не лише площу основи. До манометра та руків'я потрібний зручний підхід, кришка префільтра має вільно відкриватися, а над баком потрібний простір для зняття клапана.

Основа для двох вузлів

Установіть комплект на міцну рівну основу. Розташуйте шланги так, щоб вони не перегиналися й не заважали підійти до насоса або перемкнути режим.

Місце для заміни піску

Для заміни завантаження потрібно відкрити бак зверху. Одразу передбачте цей доступ і можливість роз'єднати обв'язку: сезонний сервіс буде простішим.

Почніть вибір з об'єму вашого басейну

Для Aquajoy Lagoon 250 орієнтир становить до 13 м³, для Lagoon 400 — до 30 м³, для Lagoon 550 — до 44 м³. Значення 13 м³ округлено: точна рекомендація імпортера для молодшої моделі — 12,8 м³. Це відправна точка підбору, яку уточнюють за схемою циркуляції.

Для каркасної чаші

Плануєте замінити фільтрацію каркасного басейну? Зіставте патрубки чаші з конекторами 32/38 мм. Сумісність із конкретною моделлю Intex або Bestway визначають за з'єднаннями, а не лише за назвою марки.

Для системи з нагрівачем

Нагрівач, довгі шланги та численні повороти створюють додатковий опір. Для такої системи, особливо за об'єму поблизу верхньої межі моделі, варто перевірити підбір до купівлі.

Надішліть об'єм чаші, фотографії виходів та опис обладнання в контурі. За цими даними можна підібрати станцію та з'єднувальні деталі для вашого варіанта монтажу.

Графіки продуктивності

Конструктивні особливості фільтраційних установок
Aquajoy серії Lagoon

Фільтрувальна ємність із високоміцного
поліетилену

Насос із префільтром у корпусі з термопластика

Лита платформа, стійка до корозії

6-ходовий клапан із манометром

Заміна піску через верхній клапан

Легкість відкривання дренажного клапана

Порівняйте витрату та напір трьох моделей

Діаграми допомагають оцінити відмінності всередині серії: зверху показана продуктивність установок, знизу — максимальний напір насосів. Значення витрати та граничного напору не досягаються одночасно.

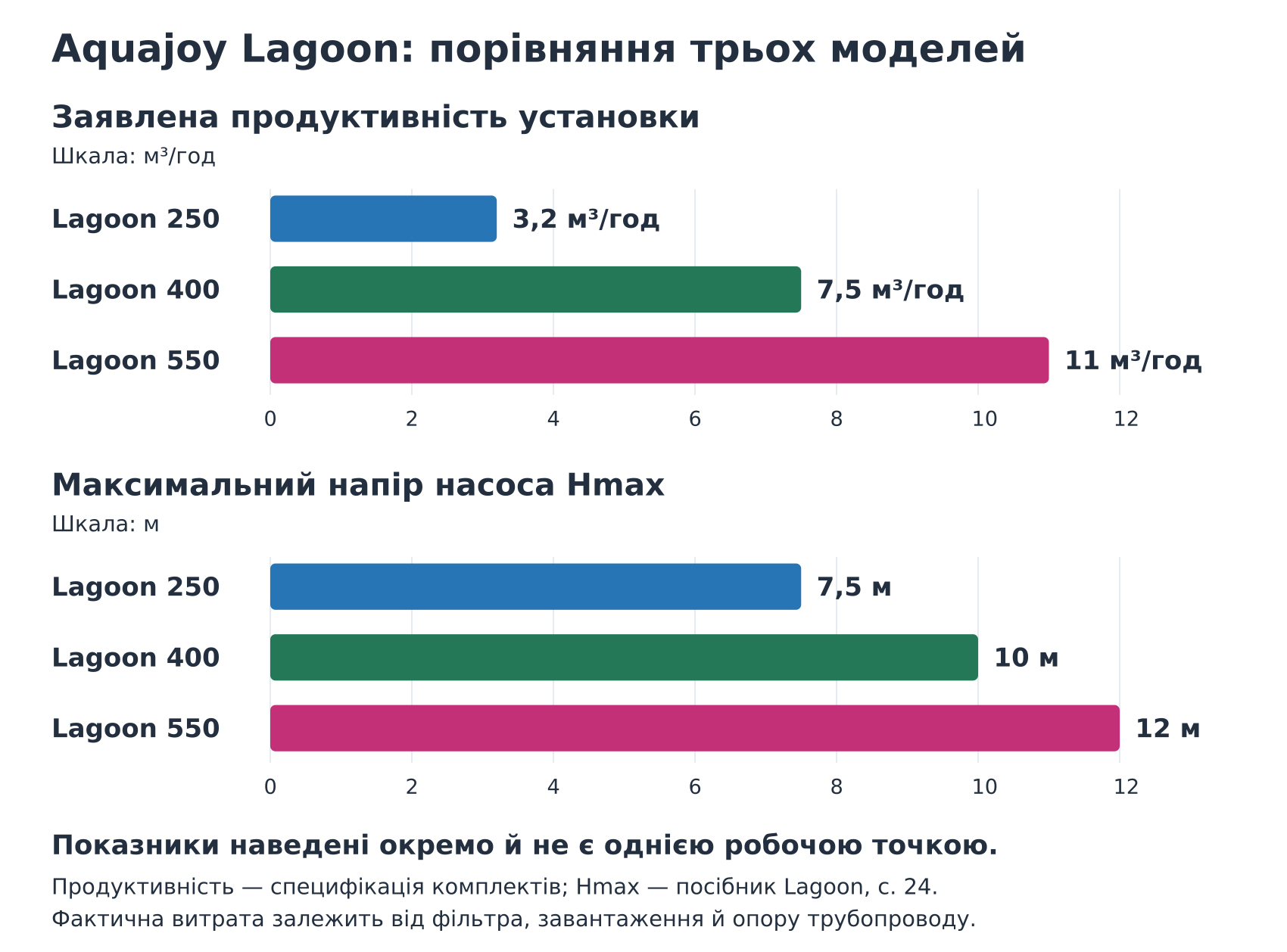

Порівняння продуктивності установок і максимального напору насосів Lagoon 250, 400 і 550

На невеликому екрані графіки можна посувати вбік.

Ці діаграми порівнюють окремі паспортні показники. Вони не замінюють витратно-напірну характеристику: робоча витрата визначається опором фільтра, завантаження та всього контуру.

Характеристики Aquajoy Lagoon 250, 400 і 550

Усі параметри зібрані в одній таблиці — зручно порівняти моделі й одразу побачити потребу в піску. Значення максимального напору стосується насоса; використовувати його як допустимий тиск фільтрувального бака не можна.

На телефоні посувайте таблицю вправо: колонка з назвами закріплена.

Технічні характеристики Aquajoy Lagoon
Модель	Lagoon 250	Lagoon 400	Lagoon 550
Об'єм басейну, м³	до 13*	до 30	до 44
Продуктивність установки, м³/год	3,2	7,5	11
Номінальна потужність насоса, Вт	250	400	550
Площа фільтрації, м²	0,05	0,07	0,09
Завантаження піску, кг	10	13	25
Фракція піску, мм**	0,5–0,8	0,5–0,8	0,5–0,8
Максимальний напір насоса, м	7,5	10	12
Поріг промивання за манометром, бар***	0,45–0,50	0,65–0,70	0,78–0,85
Температура води, °C	+5…+40	+5…+40	+5…+40
Електроживлення	220–240 В, 50 Гц	220–240 В, 50 Гц	220–240 В, 50 Гц
Ступінь захисту	IPX5	IPX5	IPX5
Патрубки насоса	1½″, внутрішня різьба	1½″, внутрішня різьба	1½″, внутрішня різьба
Конектори шлангів, мм	32/38	32/38	32/38
Маса в упаковці, кг	10,8	11,6	12,8
Клапан	Верхній, 6 положень	Верхній, 6 положень	Верхній, 6 положень
Гарантія на насос і бак	24 місяці	24 місяці	24 місяці
Гарантія на решту комплектуючих	12 місяців	12 місяців	12 місяців

* Рекомендацію 12,8 м³ для Lagoon 250 округлено до 13 м³. Підбір за об'ємом уточнюють з урахуванням гідравлічного опору та умов експлуатації.

** У посібнику допускається також кварцовий пісок фракції 0,7–1,2 мм. Остаточно звіряйте завантаження з паспортом вашої поставки; до комплекту пісок не входить.

*** Зазначено абсолютні показання манометра, за яких посібник приписує промивання. Це не величина зростання тиску. Якщо поріг досягнутий уже на чистому фільтрі, слід перевірити обв'язку та опір ліній.

Перевірте габарити до підготовки майданчика

Креслення показують розміри станцій і насоса в міліметрах. Під час планування додайте простір для підключення, очищення кошика, роботи з клапаном і виймання завантаження.

Lagoon 250

Lagoon 400

Lagoon 550

Насос серії Lagoon

Перед складанням жорсткої обв'язки зіставте креслення з фактично поставленим насосом. Його виконання може відрізнятися; одного загального рисунка недостатньо для перевірки всіх варіантів комплектації.

Підготуйте місце та підключення заздалегідь

Майданчик і шланги

Виберіть сухе провітрюване місце, захищене від сонця, опадів і затоплення. У розділі монтажу насоса зазначено вхід щонайменше на 30 см нижче рівня води басейну — враховуйте це під час вибору висоти основи.

Підключіть забір води до насоса, подачу після фільтра — до зворотної лінії, а скидання — до відповідного відведення. Для труби 50 мм потрібні узгоджені перехідники: штатні шлангові конектори мають розміри 32/38 мм.

Живлення та режим роботи

Електрик має передбачити заземлення, ПЗВ зі струмом спрацювання не більше 30 мА та відповідний захист двигуна. Параметри захисту вибирають за встановленим обладнанням та умовами підключення.

Вмикайте фільтрацію в години, коли басейном не користуються: посібник забороняє роботу, коли у воді перебувають люди. Захист IPX5 не допускає занурення насоса й не скасовує захисту місця монтажу від затоплення.

Замовте завантаження та з'єднання разом зі станцією

Комплект об'єднує насос, піщаний фільтр, верхній клапан і основу. Конектори розраховані на шланги 32/38 мм; точний набір з'єднувальних деталей і виконання насоса слід перевірити для вибраної поставки.

Пісок, кульки та обв'язка

Для Lagoon 250 підготуйте 10 кг кварцового піску, для 400 — 13 кг, для 550 — 25 кг. Альтернатива, передбачена посібником, — фільтрувальні кульки: 320, 400 або 800 г відповідно. Обидва види завантаження купуються окремо.

Якщо плануєте скляне завантаження або AFM, попередньо уточніть допустимість застосування, розмір гранул і потрібну масу. Кількість іншого матеріалу не можна визначати за вагою піску. Довжину шлангів і набір перехідників вибирають під ваш майданчик.

Підготовка до запуску

Під час складання дотримуйтеся порядку завантаження з паспорта, перевірте з'єднання та наявність води в насосі. Перед увімкненням переконайтеся, що подавальні та зворотні лінії відкриті, а промивна вода зможе вільно відходити.

Нове піщане завантаження спочатку промивають і ополіскують, потім переводять клапан у режим фільтрації. Кожен перехід виконують при зупиненому насосі. Після запуску перевірте відсутність витоків і зафіксуйте початковий тиск.

Збережіть ефективність фільтрації протягом сезону

Що перевіряти регулярно

Видаляйте сміття зі скімера та кошика насоса.
Контролюйте тиск і силу зворотного потоку.
Для піску використовуйте послідовність BACKWASH → RINSE → FILTER у міру забруднення.
Переглядайте розклад у разі зміни температури та навантаження на басейн.

Lagoon розрахована на циркуляцію басейнової води. Для відкачування сильно забрудненої води потрібний інший тип обладнання: не використовуйте станцію як дренажний насос і не спрямовуйте в неї скупчення піску або бруду.

Підготовка до холодів

До настання морозів знеструмте установку, скиньте тиск і видаліть воду з бака, насоса та обв'язки. Зберігання має виключати замерзання залишкової води й пошкодження гідравлічних деталей.

Якщо потік зник, з'явився витік або сторонній шум, зупиніть обладнання. Для консультації знадобляться фото шильдика та підключення. Будь-яке роз'єднання вузлів виконують після вимкнення та скидання тиску.

Гарантійний строк становить 24 місяці для насоса та фільтрувальної ємності, 12 місяців для решти комплектуючих. Імпортер пов'язує гарантійні умови з регулярним обслуговуванням, заміною витратних деталей і встановленням додаткового автомата захисту двигуна.

Відповіді на запитання перед купівлею Aquajoy Lagoon

Aquajoy Lagoon — нова версія Aquaviva Lagoon?

Серію продовжено під маркою Aquajoy зі збереженням характеристик моделей 250, 400 і 550. Для замовлення використовуйте актуальну назву Aquajoy Lagoon; комплектацію та маркування конкретної поставки уточнюйте окремо.

Яку модель вибрати для своєї чаші?

Початковий орієнтир — об'єм води: 12,8 м³ для 250, 30 м³ для 400 і 44 м³ для 550. У таблиці молодша модель зазначена з округленням до 13 м³. Потім враховують довжину ліній, нагрівач та інші елементи системи.

Чи підійде установка до каркасного басейну?

Підійде за узгодженої продуктивності та сумісних з'єднань. Для патрубків, що відрізняються від конекторів 32/38 мм, підбирають перехідники. Фото наявної обв'язки допоможе перевірити комплект до купівлі.

Скільки піску потрібно купити?

Молодшій моделі потрібно 10 кг, середній — 13 кг, старшій — 25 кг. У картках імпортера зазначена фракція 0,5–0,8 мм; допустимі варіанти звіряють із паспортом поставленого фільтра. Пісок замовляють окремо.

Чим можна замінити піщане завантаження?

Для фільтрувальних кульок посібник наводить маси 320, 400 і 800 г у порядку моделей. Для скла або AFM потрібна окрема перевірка сумісності та кількості. Не переносіть масу піску на альтернативний матеріал.

Чому на графіку два різні показники?

Перший показує витрату комплекту, другий — граничний напір насоса. Вони описують різні умови роботи. За цими значеннями не можна вважати, що станція одночасно видасть заявлену витрату за максимального напору.

Як визначити час щоденної роботи?

Враховуйте об'єм чаші та фактичну витрату, потім коригуйте розклад за температурою води, забрудненням та інтенсивністю використання. Робочі години мають припадати на час без людей, які купаються.

Чи допускається фільтрація під час купання?

Посібник забороняє вмикати установку, поки в басейні перебувають люди. Плануйте її роботу до або після купання та дотримуйтеся вимог до електричного підключення.

На якій висоті розміщувати насос?

Вхід насоса розміщують щонайменше на 30 см нижче поверхні води згідно з розділом монтажу. Перевірте це до облаштування майданчика, а також забезпечте захист обладнання від затоплення.

За якого тиску промивати пісок?

У посібнику наведені показання 0,45–0,50 бар для 250, 0,65–0,70 бар для 400 і 0,78–0,85 бар для 550. Це абсолютні рівні на манометрі. Одночасно перевіряйте стан кошиків і прохідність ліній.

Чи потрібно вимикати насос для зміни режиму?

Обов'язково: спочатку зупиніть насос і лише потім поверніть руків'я клапана. Запуск із перекритим потоком у положенні CLOSED неприпустимий.

Чи можна залишити обладнання на зиму?

Зберігання можливе лише з підготовкою до морозів: живлення вимикають, тиск скидають, воду з усіх вузлів і з'єднань зливають. Умови зберігання мають виключати промерзання та пошкодження обладнання.

Підберемо Aquajoy Lagoon та все для підключення

Надішліть фахівцю AQUAVITAL об'єм басейну, фото патрубків і схему розміщення обладнання. Допоможемо вибрати модель, розрахувати кількість завантаження та узгодити з'єднання — щоб до монтажу у вас був підготовлений відповідний комплект.
