Панель управления AquaViva pH+Free Cl
Высокотехнологичная система AquaViva pH+Free Cl представляет собой комплексное решение для автоматизированного мониторинга и поддержания оптимального химического баланса воды в плавательных бассейнах объемом до 750 кубических метров. Этот многопараметрический контроллер экспертного класса оснащен двумя независимыми насосами-дозаторами высокой точности, интегрированной измерительной ячейкой и развитым набором коммуникационных интерфейсов, обеспечивающих бескомпромиссное управление реагентами для обработки воды.
Безупречный баланс: автоматизированный контроль pH и свободного хлора
AquaViva pH+Free Cl осуществляет непрерывное и высокоточное измерение ключевых показателей качества воды – уровня pH и концентрации свободного хлора. Благодаря интеллектуальному алгоритму пропорционального дозирования корректирующих химических веществ, система гарантирует стабильность и оптимальные значения данных параметров. Эффективная коррекция кислотно-щелочного баланса и дезинфекция воды обеспечиваются как в бассейнах с пресной, так и с морской водой, что подчеркивает универсальность и экспертный уровень данного оборудования.
Интуитивная настройка и многогранное управление
Контроллер AquaViva pH+Free Cl оборудован информативным четырехстрочным жидкокристаллическим дисплеем, на котором в режиме реального времени отображаются текущие значения контролируемых параметров и рабочее состояние системы. Интуитивно понятный интерфейс позволяет легко конфигурировать все функциональные настройки посредством клавиатуры. Предусмотренный режим ручного управления значительно упрощает процедуры первоначальной установки и калибровки датчиков, обеспечивая гибкость в эксплуатации.
Расширенные возможности коммуникации и интеграции
Для обеспечения возможности удаленного мониторинга и управления AquaViva pH+Free Cl оснащена интерфейсом RS485, поддерживающим промышленный протокол MODBUS RTU. Это позволяет беспрепятственно интегрировать контроллер в компьютерные системы управления или комплексные системы автоматизации бассейна с использованием специализированного программного обеспечения Sekonet. Встроенный модуль памяти обеспечивает надежное хранение всех измеренных данных, что открывает возможности для последующего детального анализа динамики химических показателей воды.
Конструктивные особенности
Панель управления AquaViva pH+Free Cl предназначена для настенного монтажа и подключается к стандартной сети электропитания 240 В / 50 Гц. Система располагает тремя программируемыми релейными выходами и двумя программируемыми импульсными выходами, а также аналоговыми выходами для подключения внешних устройств и периферийного оборудования. Отличительной особенностью является реализованная функция автоматической диагностики состояния подключенных датчиков, что повышает надежность и безопасность эксплуатации системы.
Применение:

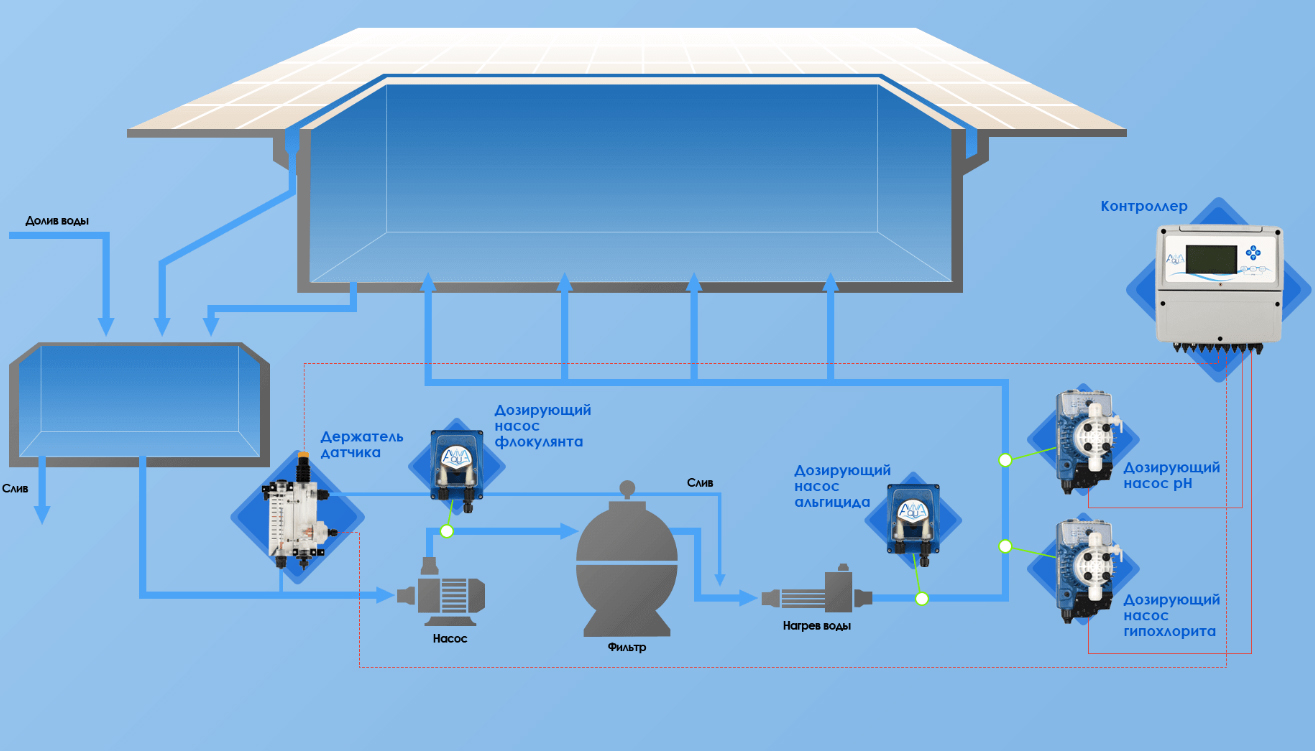

Схема установки в бассейне

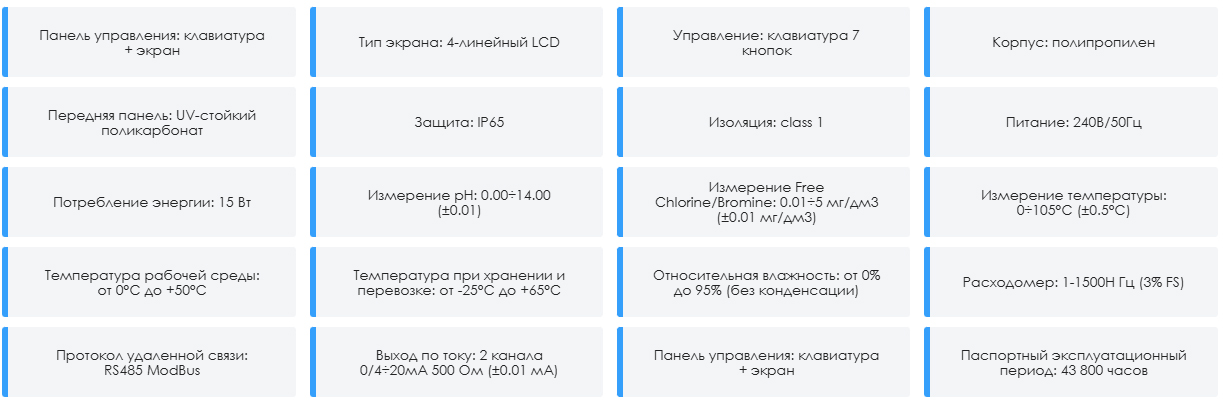

Управление и коммуникации
Характеристики:
- Объём бассейна: до 750 м³
- Вид насоса: мембранный
- Производительность: от 0.1 до 14 (в зависимости от давления в системе трубопровода)
- Тип дозирования: пропорциональный
- Режим работы: pH, Cl
- Дозирование по таймеру: да
- Подключение датчика температуры: да (датчик приобретается отдельно)
- Рекомендуемая высота всасывания: 1 м
- Максимальная высота всасывания: 1,5 м
- Напряжение питания: 230В / 50Hz
- Потребляемая мощность: 15 Вт
- Степень защиты: IP65
- Панель управления: клавиатура + экран
- Тип экрана: 4-линейный LCD
- Управление: клавиатура 7 кнопок
- Корпус: полипропилен
- Передняя панель: UV-стойкий поликарбонат
- Защита: IP65
- Изоляция: class 1
- Питание: 240В/50Гц
- Потребление энергии: 15 Вт
- Измерение pH: 0.00÷14.00 (±0.01)
- Измерение Free Chlorine/Bromine: 0.01÷5 мг/дм3 (±0.01 мг/дм3)
- Измерение температуры: 0÷105°C (±0.5°C)
- Расходомер: 1-1500H Гц (3% FS)
- Протокол удаленной связи: RS485 ModBus
- Выход по току: 2 канала 0/4÷20мА 500 Ом (±0.01 мА)
- Частота на выходе: 2 канала (открытый коллектор NPN/PNP) 0÷120 имп./мин. част. 0.016 Гц
- Реле: 6 (250 Vac 10 A); 4 100÷240В; 2 реле беспотенциальные контакты
- Реле: 3 (250 Vac 10 A); 3 100÷240В; 2 реле беспотенциальные контакты
- Паспортный эксплуатационный период: 43 800 часов
- Производитель: Aquaviva
- Страна производитель: Италия
- Гарантия: 24 месяца, гарантия на электроды 6 месяцев
Комплект поставки:
- Контрольный блок Aquaviva K800 Kontrol pH-Cl-t°
- Мембранный дозирующий насос TPG603: 2 шт
- Амперометрический датчик свободного хлора
- Электрод на pH
- Инструкция
ВАЖНО! Транспортировка и хранение электрода при минусовой температуре категорически запрещена
