Aquaviva APG803 (0,1 - 54 л/ч) мембранный насос-дозатор для бассейна

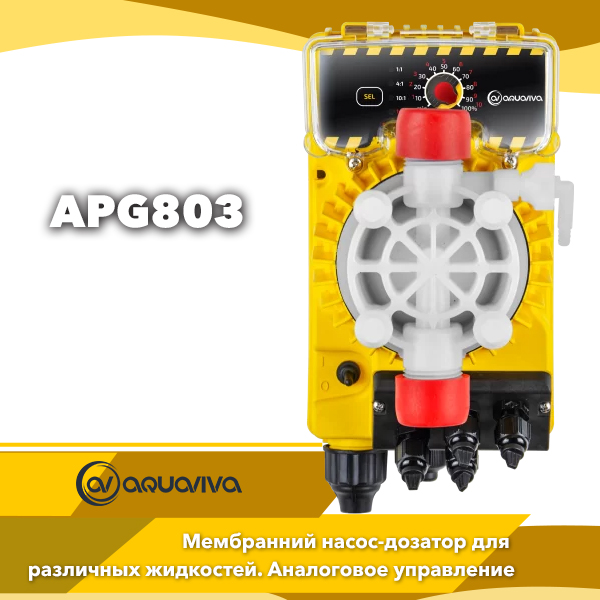

Мембранный дозирующий насос Aquaviva APG803 Universal

Aquaviva APG803 Universal — это аналоговый мембранный дозирующий насос, разработанный для автоматического введения жидких химических реагентов в бассейны объёмом до 1500 м³. Модель предназначена для профессионального использования и подходит для любых видов жидкой химии: дезинфектанты, корректоры pH, альгициды, флокулянты и другие реагенты.

Принцип работы

Насос обеспечивает точное дозирование без участия оператора. Производительность регулируется в широком диапазоне — от 0,1 до 54 л/ч, в зависимости от давления в системе (допустимое рабочее давление: 1–5 бар).

APG803 поддерживает пропорциональную дозацию от внешнего импульса станции автоматического управления или по сигналам водосчётчика. Это позволяет синхронизировать работу насоса с реальной циркуляцией воды и расходом реагентов.

Если необходим насос с продуктивностью до 18 л/ч, рекомендуем обратить внимание на насос младшей модели Aquaviva APG800 Universal.

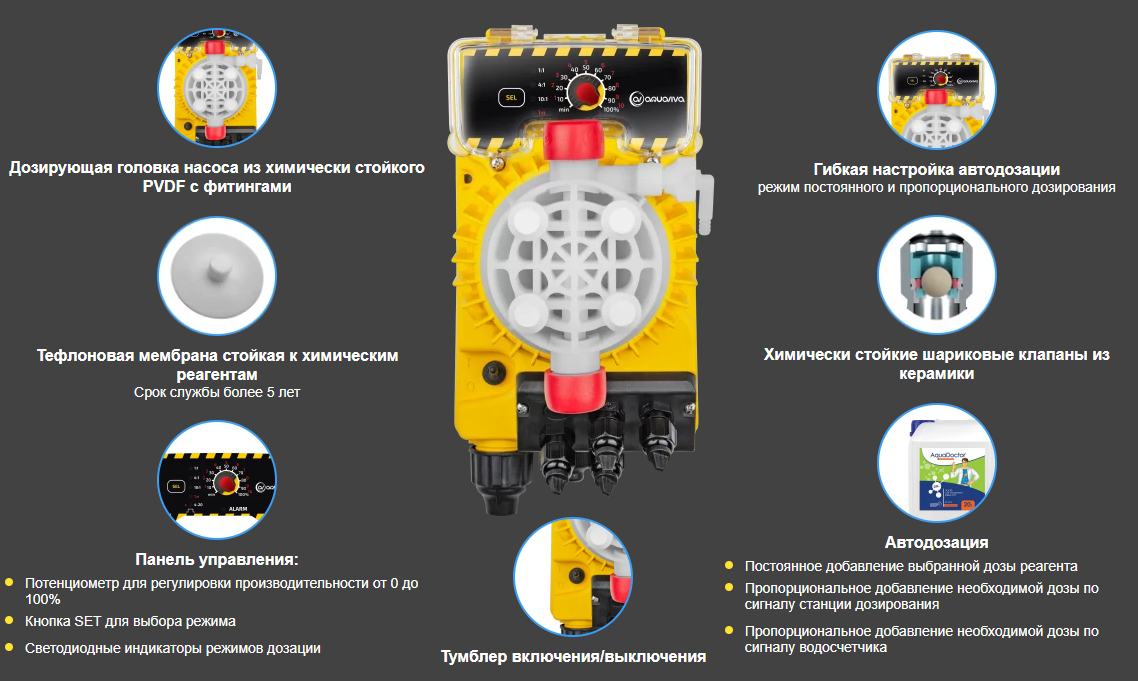

Конструктивные особенности дозирующего насоса

Ручной режим дозирования

В ручном режиме насос работает с фиксированной скоростью впрыска, определяемой пользователем. Вы можете задать любой уровень производительности от 0 до 100% с помощью потенциометра и белой шкалы регулировки.

• При 100% мощности производительность составляет 20–54 л/ч (зависит от давления).
• Для точного контроля расхода реагента оператор вручную задаёт нужное положение регулятора.

Это особенно удобно для первичного запуска системы или временной корректировки уровня реагентов.

Пропорциональное дозирование от станции управления

Aquaviva APG800 может получать управляющий сигнал от станции автоматической дозации Aquaviva (например, pH/Rx-контроллера). В этом режиме подача реагента синхронизируется с величиной входного тока 4–20 мА:

• при сигнале 4 мА — подача реагента прекращается;
• при сигнале 20 мА — насос работает на максимальной мощности.

Регулировка дозирования в этом режиме выполняется через потенциометр на лицевой панели.

Пропорциональное дозирование от водосчётчика

При подключении к водосчётчику с импульсным выходом насос дозирует реагент пропорционально количеству полученных импульсов. Режим выбирается кнопкой SEL, при этом загорается соответствующий индикатор.

Доступны следующие варианты настройки:

Умножение сигнала 1:n - от 1 до 10 впрысков на 1 сигнал

Отрегулировать количество впрысков дозируемого реагента в диапазоне от 1 до 10 на каждый полученный импульс можно при помощи красной шкалы потенциометра

Деление сигнала 1:n - от 1 до 10 впрысков на 1 сигнал

• Деление сигнала 1:1. Насос делает 1 впрыск после получения 1 импульса.
• Деление сигнала 10:1. Насос делает 1 впрыск после получения 10 импульсов.
• Деление сигнала 4:1. Насос делает 1 впрыск после получения 4 импульсов.

Такая гибкость позволяет адаптировать дозирование под особенности конкретной системы водоподготовки.

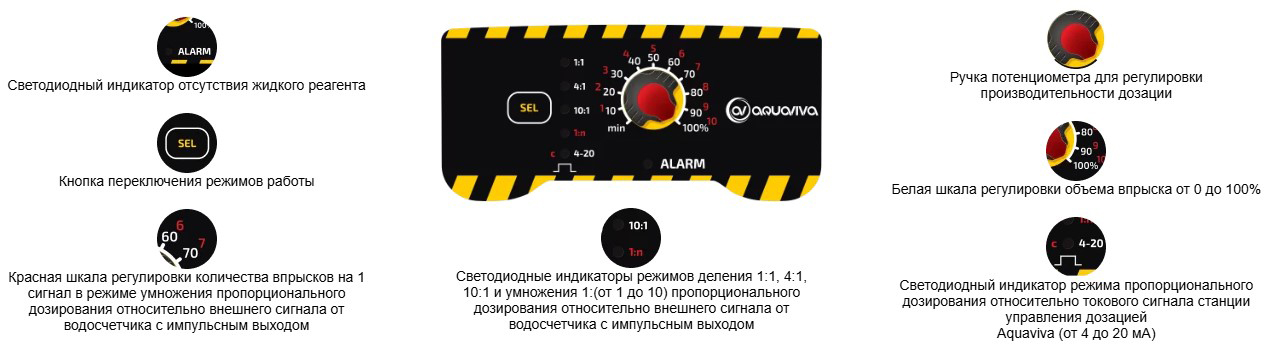

Ручное управление

Функциональные возможности дозирующего насоса

1,2: подключение реле тревоги — обеспечивает контроль уровня реагента на расстоянии (реле приобретается отдельно).

3,4: вход для станции управления дозацией Aquaviva — для дозирования реагента по сигналу 4–20 мА.

5: не используется

6,7: подключение водосчётчика — позволяет работать с импульсным сигналом расходомера.

8: блок из шести двухпозиционных переключателей — задаёт режимы работы насоса и дополнительные функции.

9: датчик уровня реагента — блокирует насос при исчерпании химии, предотвращая работу «всухую». Входит в комплект.

Блок двухпозиционных переключателей

Блок, расположенный на электронной плате дозирующего насоса, состоит из 6 двухпозиционных переключателей. Каждый переключатель предусматривает 2 положения: OFF и ON:

1) Блокировка выбора режима работы насоса

OFF - кнопка SEL работает для выбора режима работы насоса.

ON - кнопка SEL работает для включения и выключения работы насоса.

2) Блокировка прекращения работы при отсутствии реагента

OFF - если датчик уровня подключен, при исчерпании жидкого реагента - загорается красный светодиод, а насос прекращает работать.

ON - при тех же условиях загорается красный светодиод, но насос продолжает работать.

3) Переключение режимов работы реле сигнализации

OFF - реле сигнализации нормально разомкнуто и замыкается, когда заканчивается реагент.

ON - реле сигнализации нормально замкнуто и размыкается, когда заканчивается реагент.

4) Блокировка потенциометра в режиме дозации от сигнала водосчетчика*

OFF - есть возможность регулировки объема впрыска при помощи потенциометра.

ON - возможность регулировки объема впрыска при помощи потенциометра отсутствует. *Переключатель активен только при работе насоса от внешнего импульсного сигнала водосчетчика в режимах 1:1, 4:1, 10:1 и 1:n.

5) Не используется

6) Не используется

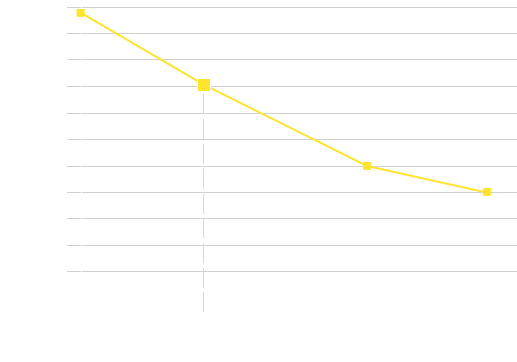

Максимальная производительность дозирующего насоса

Мембрана PTFE: надёжность и долговечность

Ключевым рабочим элементом является мембрана. В насосах Aquaviva используются мембраны из PTFE (политетрафторэтилена), устойчивого к кислотам, щелочам и дезинфицирующим средствам. Этот материал сохраняет свои свойства в течение более чем 5 лет непрерывной эксплуатации. Съёмная рабочая головка позволяет быстро заменить мембрану без полной разборки устройства.

Принцип работы мембранных дозирующих насосов

Мембранные насосы ценятся за компактность, производительность и способность работать при высоком давлении. Aquaviva APG800 построен по классическому принципу: мембрана втягивает раствор через входной клапан и выталкивает его в систему через выпускной клапан, приводясь в движение электромагнитной катушкой. Для надёжности применяются керамические шариковые клапаны, исключающие обратный ток жидкости.

Габаритные размеры

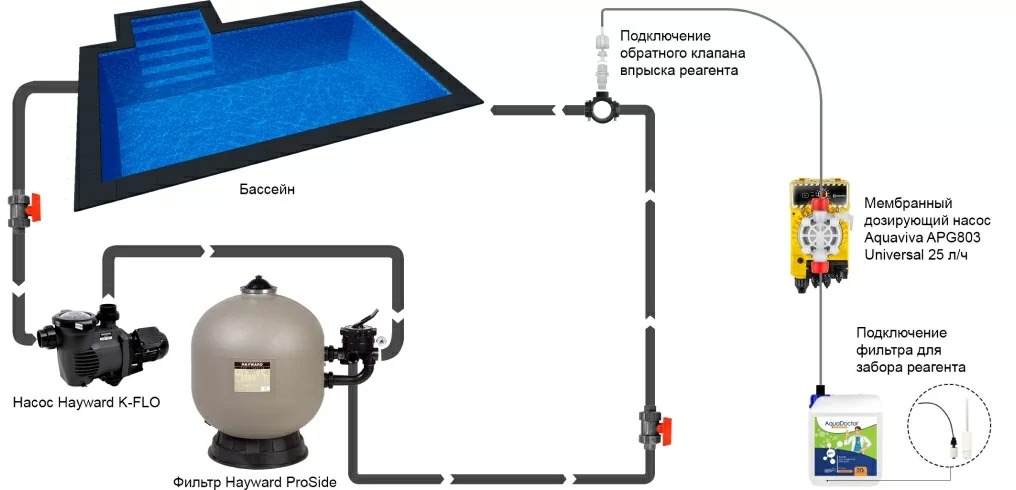

Схема подключения

и установки в бассейне
