Aquaviva K800 Kontrol pH-Rx-Cl-t° cтанция контроля качества воды

Панель управления дозацией Aquaviva Kontrol 800

Панель автоматического контроля Aquaviva Kontrol 800 — это профессиональный комплекс для точного управления качеством воды в бассейнах любого типа, включая объекты с солёной водой. Станция одновременно анализирует несколько ключевых параметров и корректирует работу подключённых дозирующих насосов, обеспечивая стабильное состояние воды без ручного вмешательства. Широкие диапазоны измерений выводят модель Kontrol 800 в категорию наиболее точных решений Aquaviva, что делает её подходящей для частных бассейнов, аквапарков, SPA-зон и коммерческих объектов.

Устройство объединяет в себе контроллеры pH, RedOx, температуру и амперометрический анализ хлора или брома, формируя единую управляющую платформу. Контроллер оснащён отдельными модулями пропорционального управления, программируемыми частотными выходами, тремя релейными каналами, последовательным портом RS485 с поддержкой MODBUS и системой проверки состояния датчиков. При работе с морской водой необходимо изменить проводимость в пункте меню 3B6 — значение 9 обеспечивает корректные расчёты.

Компактный корпус с защитой IP65 и УФ-стойким покрытием предотвращает повреждения электроники и позволяет монтировать панель в условиях высокой влажности. Все периферийные датчики и аксессуары приобретаются отдельно.

Комплексная автоматизация бассейна

Aquaviva K800 Kontrol анализирует значения pH, RedOx, свободного хлора или брома, а также температуру воды. Электроды и амперометрическая ячейка передают данные в контроллер, который рассчитывает необходимое количество реагентов и подаёт управляющие сигналы дозирующим насосам. Два независимых насосных контура позволяют одновременно выполнять коррекцию pH и поддерживать нужную концентрацию дезинфицирующего препарата.

Для повышения надёжности можно подключить датчики уровня реагентов, тревожные устройства и мигающие сигнальные лампы. Статистика отображается на дисплее или передаётся в электронный журнал через MODBUS — дистанционный мониторинг позволяет отслеживать состояние бассейна с любой точки.

Максимальный контроль параметров воды

Станция измеряет:

1. pH от 0.00 до 14.00 — с помощью высокоточного pH-электрода.
2. RedOx от –2000 до +2000 мВ — электродом Rx.
3. Свободный хлор или бром от 0.01 до 5 мг/дм³ — через амперометрическую ячейку.
4. Температуру — в диапазоне от 0 до +105°C при использовании Pt100 или Pt1000.
5. Проток воды — через датчик потока, который защищает систему от неверной дозации при остановке циркуляции.

Полученные данные позволяют станции формировать корректную пропорцию реагентов. Дозирующие насосы автоматически поддерживают требуемые значения независимо от нагрузки на бассейн, солнечной активности или количества посетителей.

Что такое RedOx

RedOx отражает способность воды окислять и уничтожать органические примеси. Показатель формируется из двух факторов: текущей концентрации дезинфицирующего реагента и состояния кислотно-щелочного баланса. Название происходит от слов Reduction (понижение окислительного потенциала при загрязнении воды) и Oxidation (способность к разрушению вредных веществ). Контроллер использует значение RedOx для оценки уровня дезинфекции и корректирует подачу реагента, поддерживая стабильное качество воды без участия человека.

pH определяет кислотность или щёлочность воды и влияет на комфорт купания, состояние оборудования и эффективность дезинфицирующих препаратов. Нейтральной считается вода с уровнем pH 7,2–7,4. При превышении этих значений появляется щелочная реакция, снижается активность хлора или брома. При значениях ниже нормы вода становится агрессивной и разрушает металлические элементы бассейна. Электрод Rx фиксирует RedOx, а станция подбирает необходимое количество реагента для достижения заданных параметров.

RedOx изменяется при колебаниях pH. При пониженном pH показатель растёт, растёт и вероятность коррозии оборудования. При повышенном pH RedOx падает — вода мутнеет, образуется осадок, появляется раздражение кожи и слизистой. На значение RedOx влияет и количество дезинфицирующего средства: недостаток реагента снижает окислительный потенциал, избыток — повышает его.

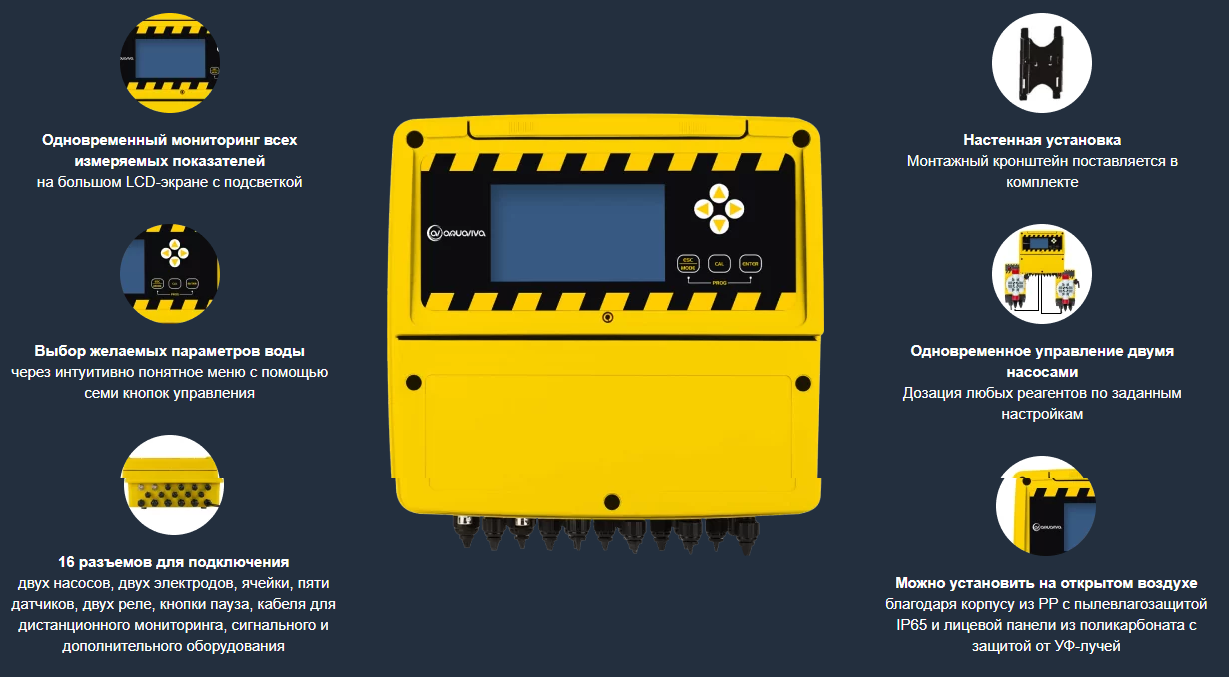

Конструктивные особенности

Функции безопасности и экономии

Aquaviva Kontrol 800 оснащена режимом OFA (Over Feed Alarm).

Станция прекращает дозацию и подаёт сигнал тревоги, если параметры воды не достигли заданной нормы в течение установленного времени. Алгоритм защищает насосы от холостого хода и предотвращает неконтролируемый расход реагентов, например, при разрыве трубки или отсутствии циркуляции.

Удобное управление

LCD-дисплей

Заземление дозирующих систем

Заземляющий электрод размещают вблизи датчиков pH, FreeCl или ORP. Такая установка устраняет блуждающие токи, которые мешают точности измерений и вызывают ошибки дозации. Правильное заземление защищает металлические части оборудования от электрохимической коррозии и продлевает срок службы станции.

Комплектация

Габаритные размеры

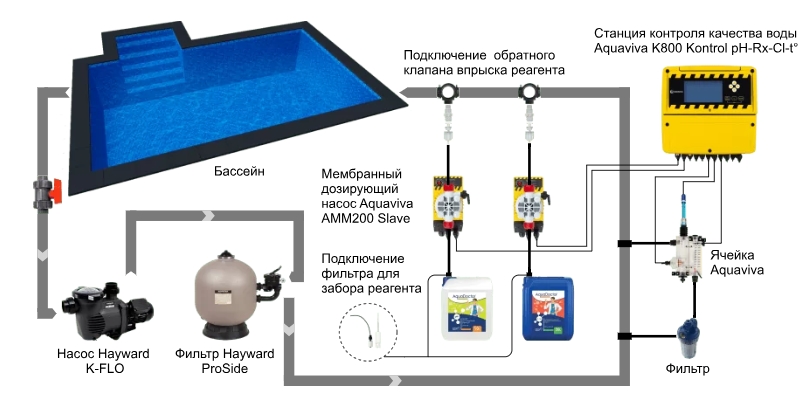

Схема подключения

и установки в бассейне
