Aquajoy Marine — больше времени для отдыха у бассейна
Чтобы бассейн радовал чистой водой, фильтрация должна работать каждый день, а уход за оборудованием — оставаться понятным. Песочные фильтровальные установки Aquajoy Marine собирают взвешенные загрязнения в слое загрузки и позволяют удалять их обратной промывкой, не разбирая фильтр.
Подберите станцию под свою чашу: в линейке пять моделей с производительностью от 4,3 до 15 м³/ч для частных бассейнов объёмом до 60 м³. Насос и фильтр объединены на платформе, а подключение 50 мм удобно включить в заранее подготовленный контур циркуляции.
Что вы получаете с Aquajoy Marine
Пять моделей
От компактной чаши до частного бассейна на 60 м³.
4,3–15 м³/ч
Производительность для разных задач циркуляции.
Песочная фильтрация
Мелкий мусор остаётся в загрузке и выводится при промывке.
Ёмкость из PE
Полиэтиленовый корпус устойчив к коррозии.
Уход без разборки
Клапан переключает фильтрацию, промывку и слив.
Гарантия 24 месяца
На фильтр и насос; 12 месяцев на остальные комплектующие.
Песок удерживает то, что не должно оставаться в воде
Во время циркуляции вода проходит через фильтрующий слой. Пыль и другие механические примеси задерживаются внутри ёмкости, после чего вода возвращается в бассейн. По мере загрязнения песок промывают обратным потоком.

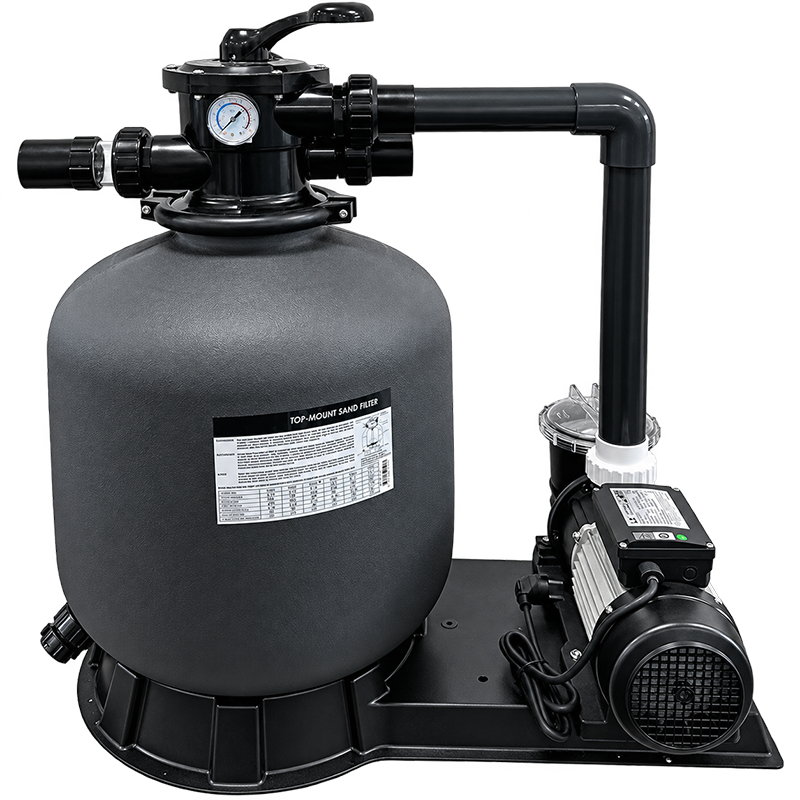

Полиэтиленовый бак не ржавеет. На верхней части расположен многоходовой клапан с манометром: режим работы и давление удобно контролировать с одного места.
Разъёмные соединения облегчают доступ при обслуживании.
Сливной узел нужен для удаления воды перед консервацией.
Площадка удерживает основные элементы станции рядом.
Песочная очистка дополняет дезинфекцию и контроль pH. Фильтр задерживает загрязнения, но не освобождает от ухода за стенками и дном чаши.

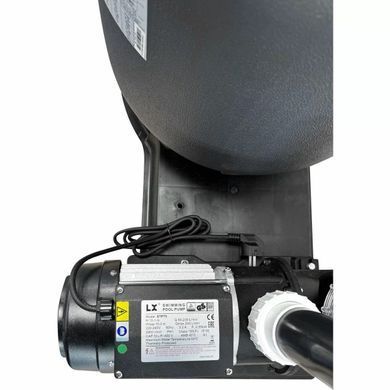

Равномерная циркуляция начинается с чистого префильтра
Насосы STP35, STP50, STP75, STP100M и STP120M подают воду к фильтру. Перед рабочим колесом находится корзина, которая собирает крупный мусор. Прозрачная крышка позволяет оценить её заполнение, не открывая корпус.
Гидравлический корпус изготовлен из термопластика.
Двигатели имеют пылевлагозащиту IP55 и класс изоляции F.
Для электропитания предусмотрена сеть 230 В, 50 Гц.
Не допускайте работы без воды и регулярно очищайте корзину. Для монтажа требуется отдельный автомат защиты двигателя; наличие тепловой защиты не отменяет это условие.
Реальный поток определяется сопротивлением всей системы. Выбирать насос только по мощности в ваттах недостаточно — ниже приведены и параметры комплектов, и график насосов.
Шесть режимов для ежедневной работы и обслуживания
Положение рукоятки определяет, через какой путь проходит вода:
FILTER — фильтрация: вода проходит через песок и возвращается в чашу.
BACKWASH — обратная промывка: загрязнения вымываются из слоя в линию сброса.
RINSE — ополаскивание: после промывки остаточные загрязнения удаляются в слив.
WASTE — слив: вода отводится без прохождения через загрузку.
Сначала остановите насос, затем меняйте положение клапана. Смотровое окошко показывает состояние промывочной воды и помогает завершить ополаскивание.

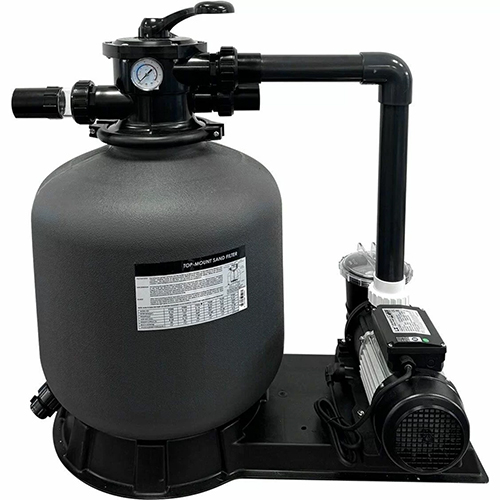

Как устроена фильтровальная станция Marine
Бак из полиэтиленаПрочный корпус для фильтрующей загрузки, устойчивый к коррозии.
Насос с префильтромКорзина задерживает крупный мусор перед рабочей частью насоса.
Общее основаниеЛитая платформа объединяет фильтр и насос в одном комплекте.
Шесть режимов клапанаПереключение потоков, контроль давления и воды при промывке.

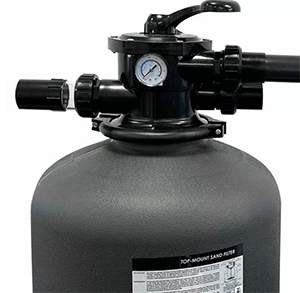

Доступ к загрузке сверхуДля замены песка снимают верхний клапан фильтра.

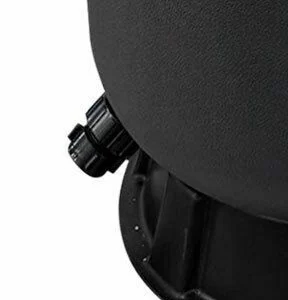

Слив перед хранениемДренажный клапан помогает удалить воду из бака.
Технические особенности: доступ к каждому важному узлу
В сезон вы чаще всего проверяете давление, очищаете корзину и промываете загрузку. Компоновка Marine позволяет выполнять эти действия рядом с установкой: насос, фильтр и управляющий клапан объединены в одном узле.

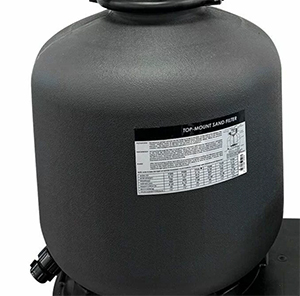

Бак из полиэтилена
Коррозионностойкая ёмкость рассчитана на работу в системе фильтрации бассейна.

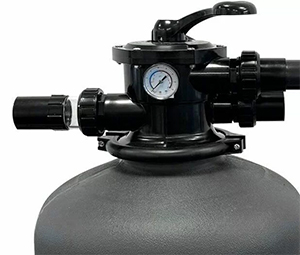

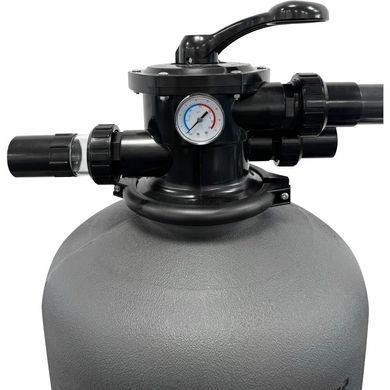

Верхний клапан
Режимы переключаются рукояткой; манометр остаётся перед глазами.
Прозрачная крышка
Заполнение корзины префильтра можно оценить до её извлечения.
Дренаж и муфты
Воду можно слить, а узлы отсоединить для обслуживания или хранения.
Планируя площадку, оставьте проход к соединениям и запас высоты над фильтром. Для замены песка понадобится снять верхний клапан и открыть горловину.
Начните подбор с объёма чаши
В линейке есть решения для бассейнов до 17, 24, 32, 40 и 60 м³. Найдите подходящий ориентир в таблице и затем проверьте условия подключения: расстояние до чаши, трассу труб и дополнительное оборудование.
Если строите новый бассейн
Согласуйте станцию вместе с контуром циркуляции. В расчёте учитывают повороты, запорную арматуру, нагреватель и другие устройства, через которые будет проходить вода.
Если меняете существующий фильтр
Проверьте размеры патрубков и свободное место. У Aquajoy соединения 50 мм; для штатных шлангов каркасных бассейнов, в том числе Intex и Bestway, могут потребоваться переходники.
Близость объёма бассейна к верхнему пределу модели — повод проверить гидравлику до покупки. Фото действующей системы и длины труб помогут специалисту подобрать комплект для ваших условий.

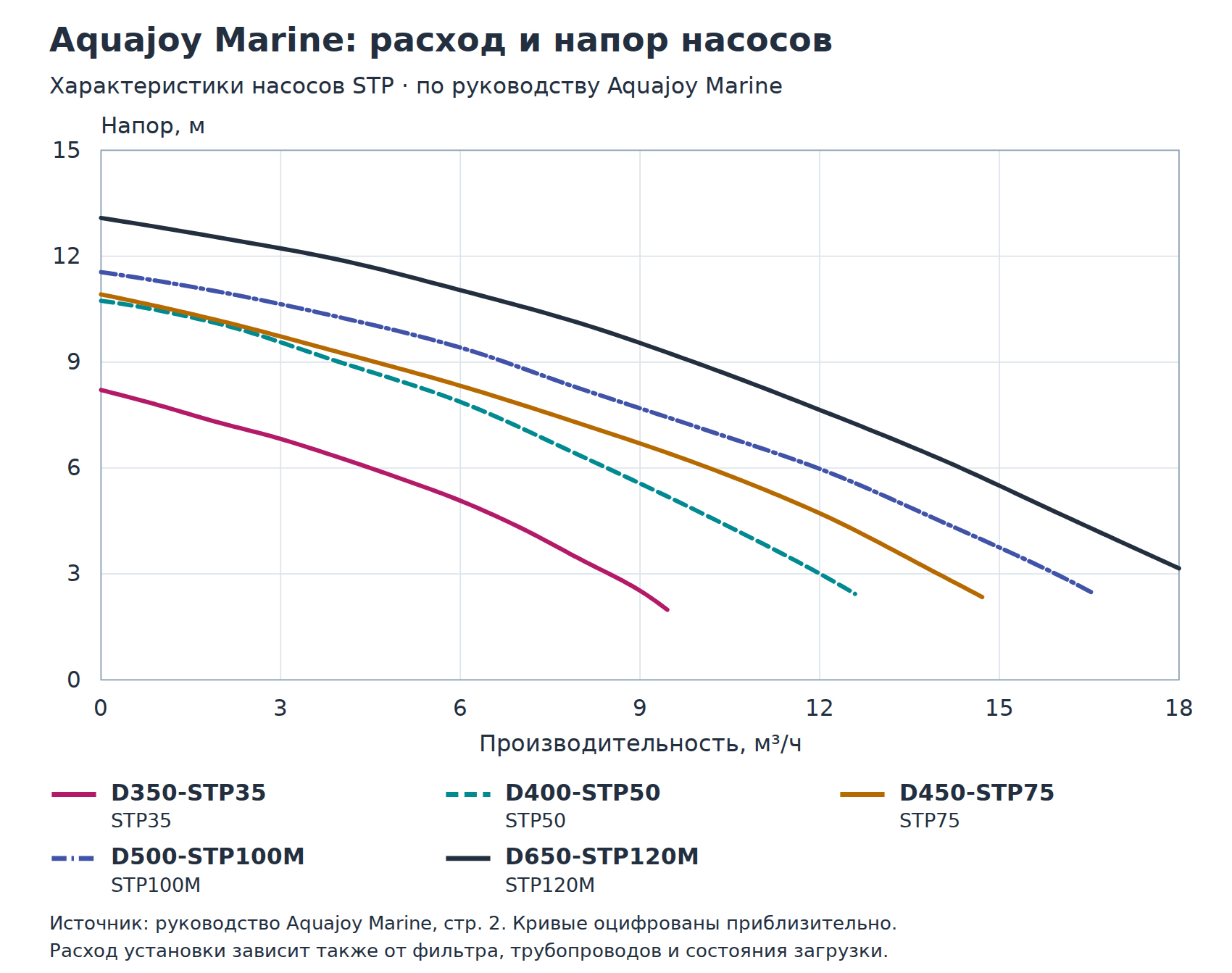

Оцените насос с учётом сопротивления системы
Чем больше сопротивление фильтра и трубопровода, тем ниже расход насоса. На графике можно сравнить пять насосов STP при одинаковом напоре и увидеть, почему реальная циркуляция зависит от схемы подключения.
Прокрутите график по горизонтали на узком экране.
Кривые приблизительно оцифрованы по графику в руководстве Aquajoy Marine. Они характеризуют насосы; значения производительности готовых установок приведены отдельно в таблице. Для точного подбора учитывают всю гидравлическую схему.
Сравнение моделей Aquajoy Marine
Все пять исполнений собраны в одной таблице. В строке «Объем бассейна, м³» указаны рекомендации импортёра. Подбор для конкретной чаши уточняют с учётом нагрузки и сопротивления контура.
Сдвиньте таблицу в сторону — названия параметров закреплены слева.
Сравнение фильтровальных установок Aquajoy Marine
Модель
D350-STP35
D400-STP50
D450-STP75
D500-STP100M
D650-STP120M
Объем бассейна, м³
до 17
до 24
до 32
до 40
до 60
Производительность установки, м³/ч
4,3
6
8
10
15
Насос
STP35
STP50
STP75
STP100M
STP120M
Мощность насоса, Вт
250
370
550
750
900
Сила тока, А
1,6
2
3,2
3,8
4,6
Номинальный диаметр фильтра, мм
350
400
450
500
650
Загрузка песка, кг
20
35
45
85
145
Фракция песка, мм
0,5–0,8
0,5–0,8
0,5–0,8
0,5–0,8
0,5–0,8
Максимальное давление, бар
2
2
2
2
2
Температура воды для комплекта, до °C**
43
43
43
43
43
Электропитание
230 В,
50 Гц
230 В,
50 Гц
230 В,
50 Гц
230 В,
50 Гц
230 В,
50 Гц
Подключение, мм
50
50
50
50
50
Тип клапана
Верхний,
6 положений
Верхний,
6 положений
Верхний,
6 положений
Верхний,
6 положений
Верхний,
6 положений
Гарантия на насос и бак
24 месяца
24 месяца
24 месяца
24 месяца
24 месяца
Гарантия на остальные комплектующие
12 месяцев
12 месяцев
12 месяцев
12 месяцев
12 месяцев
Масса в упаковке, кг
16,3
19,4
24,8
27
30,2
Мощность указана по спецификациям комплектов. Электрическую защиту выбирают по шильдику поставленного двигателя. Масса относится к упаковке, а не к станции с водой и песком.
2 бар — максимальное рабочее давление, а не цель настройки системы. ** Для комплекта сохранён предел 43 °C. Если паспорт конкретного узла задаёт более низкую температуру, соблюдают её; отдельный допуск насоса не повышает предел фильтра и клапана.
Сверьте габариты до подготовки площадки
Чертежи показывают размеры насоса и фильтра. Добавьте к ним монтажные зазоры для труб, доступ к сливным узлам и пространство для обслуживания крышек. Размеры фильтра приведены в таблице под его чертежом.
Насос STP
Фильтрующая ёмкость с верхним клапаном
Габаритные размеры фильтров Aquajoy Marine, мм
Модель
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
D350-STP35
726
619
550
160
350
298
D400-STP50
757
640
500
175
400
390
D450-STP75
814
698
638
210
449
390
D500-STP100M
845
730
670
235
527
500
D650-STP120M
950
835
775
300
627
500
Размеры A–F относятся к фильтру на схеме и указаны в миллиметрах. Это не полный габарит установки с насосом и обвязкой. Обозначения P350–P650 в руководстве соответствуют ёмкостям комплектов D350–D650.
Номинальный диаметр модели и фактический размер E могут отличаться. Для размещения используйте чертёж, а перед изготовлением жёсткой обвязки проверьте исполнение поставленного насоса.

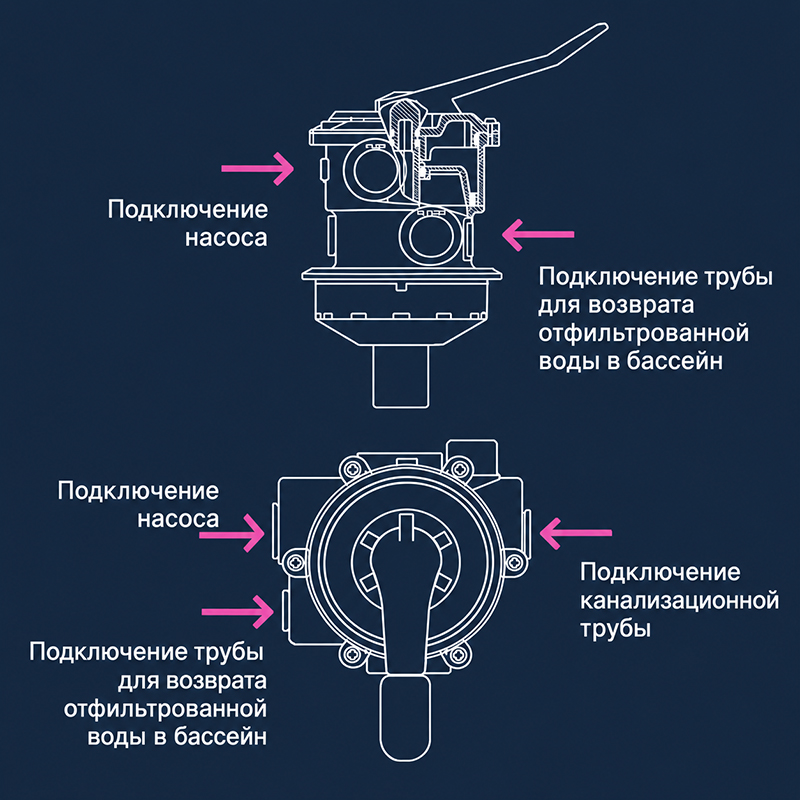

Подготовьте подключение к бассейну

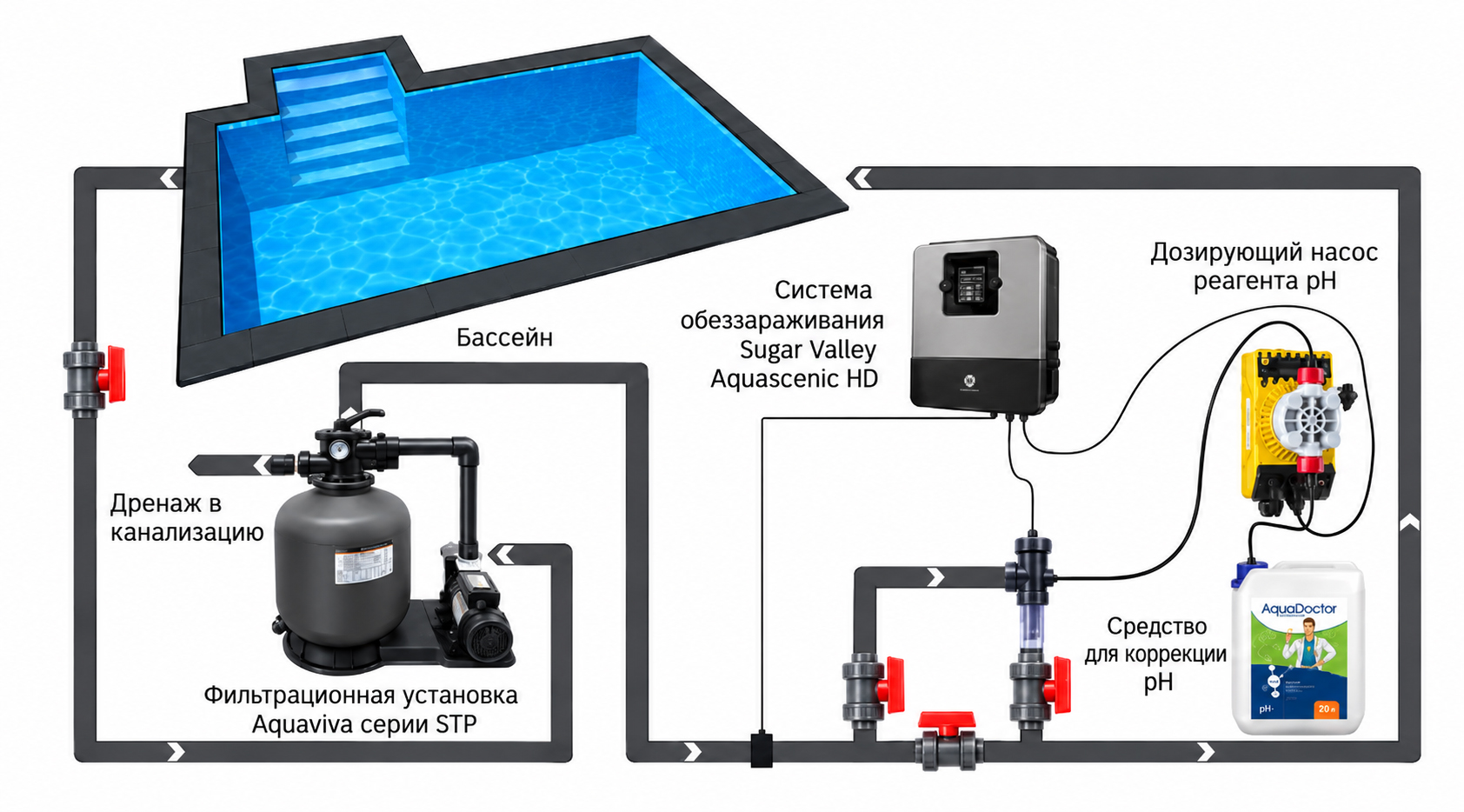

Путь воды проходит от чаши к насосу, затем через фильтр и обратно в бассейн. Линию сброса для промывки и слива выводят отдельно. Подключённые нагреватели и устройства обработки воды учитывают при подборе циркуляции.
На схеме показаны возможные дополнительные устройства. Контроллер, дозирование реагентов и оборудование обработки воды не входят в стандартную поставку станции.
Обвязка 50 мм
Заранее определите длину линий, переходники к бассейну, запорные элементы и разъёмные соединения. Не перекрывайте доступ к муфтам: оборудование нужно будет обслуживать.
Основание и электропитание
Площадка должна быть ровной и устойчивой, место — проветриваемым и защищённым от затопления и прямых осадков. Электрическое подключение выполняют с заземлением и защитой, подобранной специалистом.
Высоту установки и всасывающую линию согласуйте до монтажа. Насос не запускают всухую, а класс IP55 не допускает его погружения в воду.
Закажите загрузку и комплектующие вместе со станцией
Основные элементы
Фильтр Aquajoy Marine из полиэтилена.
Насос STP с корзиной предварительной очистки.
Верхний клапан с шестью режимами и манометром.
Платформа и элементы соединения узлов согласно поставке.
Документация по эксплуатации.
Что подобрать отдельно
Кварцевый песок фракции 0,5–0,8 мм: 20 кг для D350, 35 кг для D400, 45 кг для D450, 85 кг для D500 и 145 кг для D650.
Шланги или трубы до чаши, переходники, запорную арматуру и отвод промывки выбирают под вашу схему. Для стекла или AFM отдельно уточняют допустимость, фракцию и количество — равная масса другого материала не гарантирует правильную загрузку.
Перед заказом согласуйте комплектацию обвязки и защиту двигателя. Это позволит подготовить всё необходимое к сборке и первому запуску.
Первый запуск: промойте загрузку и проверьте поток
После сборки и заполнения насоса водой проверьте затяжку соединений, количество песка и открытие необходимых линий. Далее подготовьте фильтрующий слой:
Установите BACKWASH и выполните первоначальную обратную промывку. После установления ровного потока руководство предусматривает не менее двух минут.
Остановите насос, выберите RINSE и ополаскивайте до чистой воды в смотровом окошке — ориентировочно одну минуту.
Снова остановите насос, переведите клапан в FILTER и запустите обычную фильтрацию.
Проверьте отсутствие течей и запишите начальное показание манометра.
При нестабильном потоке или постороннем шуме остановите оборудование и выясните причину. Время ежедневной работы затем подбирают под объём чаши, фактический расход и нагрузку на бассейн.
Сохраните рабочий поток на весь сезон
Промывка и очистка корзин
Следите за изменением давления относительно чистого фильтра. В руководстве ориентир для промывки — рост примерно на 0,7 бар; при этом нельзя превышать пределы оборудования. Если поток ухудшился раньше, проверьте корзины и проходимость линий.
Удаляйте крупный мусор из префильтра и скиммера. Станция не предназначена для откачивания грязи: большое количество песка и осадка может заблокировать рабочее колесо.
Хранение и обращение в сервис
Перед морозами обесточьте оборудование, сбросьте давление и полностью удалите воду из фильтра, насоса и соединений. Замерзание оставшейся воды недопустимо.
При течи, необычном шуме или отсутствии циркуляции прекратите работу. Для обращения в сервис пригодятся модель, фото маркировки, описание симптомов и схема подключения.
Гарантийные условия: 24 месяца на насос и ёмкость, 12 месяцев на другие комплектующие. Необходимы регулярное техническое обслуживание, своевременная замена расходников и установка дополнительного автомата защиты двигателя.
Что стоит знать перед покупкой
Как соотносятся Aquajoy Marine и прежняя Aquaviva Marine?
Aquajoy Marine продолжает знакомую линейку комплектов D350–D650 с насосами STP. При подборе ориентируйтесь на обозначение модели и характеристики актуальной поставки, приведённые в таблице.
Какую модель выбрать для чаши на 24 м³?
По рекомендации импортёра этому объёму соответствует D400-STP50 с производительностью 6 м³/ч. Если в системе длинные линии, нагреватель или другое оборудование, выбор уточняют по сопротивлению контура.
Можно ли использовать станцию с каркасным бассейном?
Да, после проверки производительности и соединений. У установки подключение 50 мм; к штатным шлангам часто нужны переходники. Для проверки сообщите модель чаши и размеры её патрубков.
Сколько песка потребуется для запуска?
В порядке D350, D400, D450, D500 и D650: 20, 35, 45, 85 и 145 кг кварцевого песка. Загрузку приобретают отдельно и подбирают по фракции 0,5–0,8 мм.
Допустима ли замена песка стеклянной загрузкой?
Такую замену согласуют для конкретного фильтра и материала. Уточните фракцию и массу; использовать вес кварцевого песка как готовый расчёт для стекла или AFM нельзя.
Зачем нужен график, если расход уже есть в таблице?
Таблица показывает заявленные параметры комплектов, а кривые — зависимость расхода насосов от напора. Сопротивление труб, фильтра и оборудования влияет на фактическое количество воды, проходящее за час.
Нужно ли держать установку включённой круглосуточно?
Универсального режима для всех бассейнов нет. Время фильтрации зависит от температуры, загрязнения, объёма и реального потока. Расписание согласуют при подборе и корректируют в течение сезона.
Как выполняется обычная промывка?
При выключенном насосе выберите BACKWASH, промойте загрузку, затем после остановки перейдите в RINSE. Перед возвратом в FILTER снова выключите насос. Отвод промывочной воды должен быть открыт.
Можно ли поворачивать рукоятку при работающем насосе?
Нет: любое переключение выполняют после остановки насоса. Положение CLOSED предназначено для перекрытия потока и не допускает запуск оборудования.
Достаточно ли встроенной тепловой защиты?
Условия гарантии требуют отдельного автомата защиты двигателя. Его подбирают по характеристикам конкретного насоса и подключают при монтаже; встроенная тепловая защита его не заменяет.
Обеспечивает ли фильтр обеззараживание воды?
Механическая фильтрация удаляет взвешенные примеси. Дезинфекция, поддержание pH и очистка поверхностей чаши остаются отдельными задачами ухода.
Какие данные ускорят подбор и расчёт подключения?
Сообщите объём бассейна, длину и диаметры линий, высоту размещения станции и состав дополнительного оборудования. Добавьте фото существующих патрубков и площадки для установки.
Соберите комплект под свой бассейн
Отправьте в AQUAVITAL объём чаши и фотографии подключения. Поможем подобрать Aquajoy Marine, согласовать загрузку и обвязку, чтобы к монтажу были подготовлены и станция, и необходимые комплектующие.
