Песочные станции фильтрации Emaux серии FSM
Фильтрационные установки Emaux FSM предназначены для механической очистки воды в домашнем бассейне объёмом от 30 до 60 м³ (в зависимости от модели). Отличительной особенностью представленных моделей является конструкция, где фильтровальная ёмкость и циркуляционный насос установлены на специальной литой платформе. Такое конструктивное решение придаёт установки «собранности», экономит пространство и повышает удобство пользования.
Циркуляционный насос с предфильтром
Компания Emaux в данной фильтровальных установках использует циркулярные насосы SPH производительностью от 7 до 14 м³/час. Насосы оснащёны современной системой автоматической защиты от высокой температуры, имеют водонепроницаемость IPX5, оборудованы сетчатым предфильтром для улавливания крупного мусора. Прозрачная верхняя крышка, позволяет визуально контролировать степень заполнения предфильтра и своевременно производить его очистку.
Фильтровальная ёмкость, фракция и масса засыпки
В изготовлении фильтровальной ёмкости используется высокопрочный ПВХ и АБС–пластик, который не подвержен воздействию УФ лучей и химии используемой для обеззараживания воды. В качестве фильтрующего элемента можно применять кварцевый или стеклянный песок.
Шестиходовый клапан расположен на горловине бочки, изменяет режимы работы:
- Filter — фильтрация воды
- Backwash —режим очистки фильтра, обратная промывка
- Rinse — слив в канализацию загрязнённой воды после обратной промывки
- Waste — прямой слив воды с бассейна в канализацию
- Recirculate — циркуляция воды мимо фильтра
- Closed — закрыто, прекращение циркуляции воды между фильтром и насосом

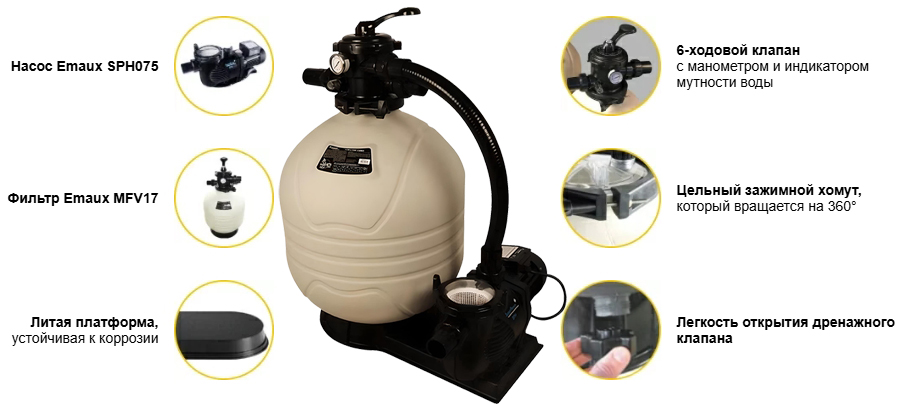

Конструктивные особенности фильтровальных станций Emaux серии FSM:
Применение:
- Бассейны с пресной и солёной водой
- Стационарные бассейны
- Каркасные бассейны
Технические параметры
фильтров Emaux серии FSM
| Модель: |
Emaux FSM17
|
Emaux FSM20 |
Emaux FSM24 |
| Для бассейнов до, м³: |
30 |
40 |
60 |
| Пропускная способность, м³/ч: |
7 |
10 |
14 |
| Мощность насоса, Вт: |
750 |
1100 |
1500 |
| Количество позиций клапана: |
4 |
4 |
4 |
| Соединение, мм: |
1½ |
| Загрузка песка, кг: |
40 |
70 |
125 |
| Диаметр фильтра, мм: |
425 |
500 |
600 |
| Размеры (Длина х Высота х Ширина), мм: |
816 х 762 х 652 |
889 х 800 х 652 |
980 х 850 х 652 |
Общие технические характеристики:
- Подключение: верхнее
- Диаметр подключения: 1½"
- Максимальное рабочее давление: 2,8 бар
- Максимальная температура перекачиваемой жидкости: 40 °C
Используемые материалы:
- Корпус фильтра: ПВХ и ABS пластик
- Насос: АБС пластик и стекловолокна
Особенности:
- Цельный зажим с винтовым замком для упрощения установки и обслуживания без инструментов
- Встроенный индикатор мутности воды
- Лёгкий доступ к дренажному клапану
Гарантия и производство:
- Производитель: Emaux
- Страна производитель: Китай
- Гарантия: 2 года
Комплект поставки:
- Фильтр
- Насос
- Платформа
- Манометр
- 6-режимный многопортовый клапан
- Инструкция
- Гарантийный талон

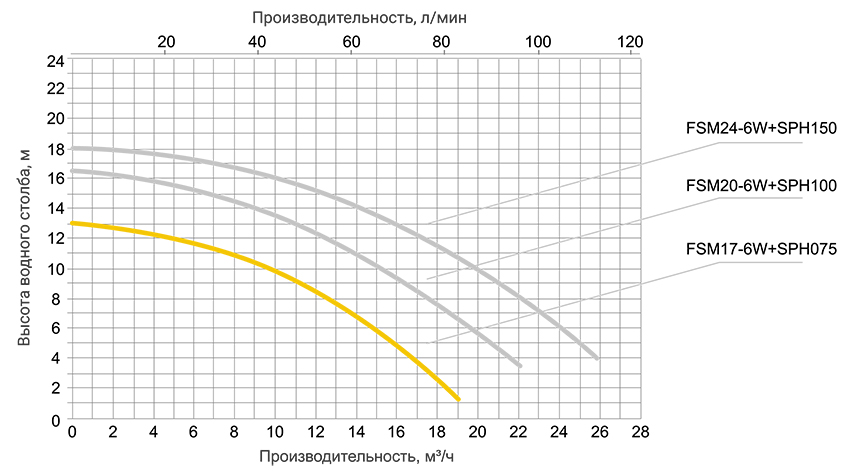

График производительности:
Габаритные размеры Emaux FSM:

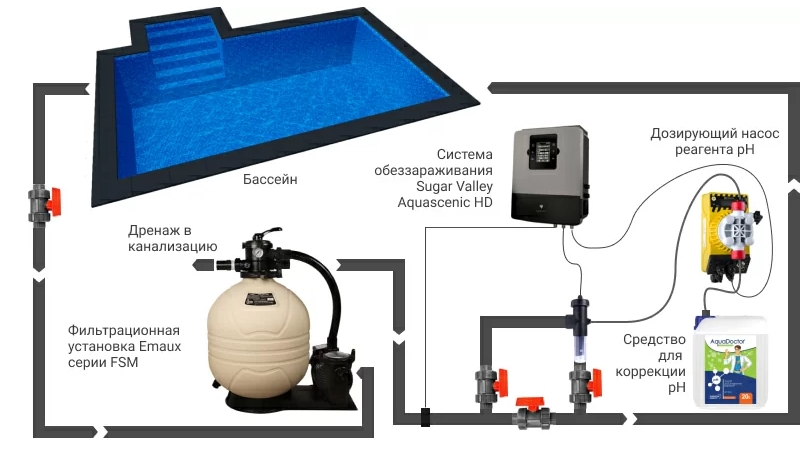

Схема монтажа:
