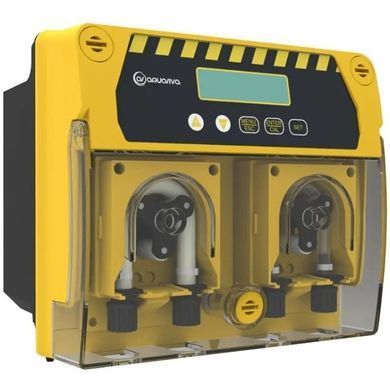

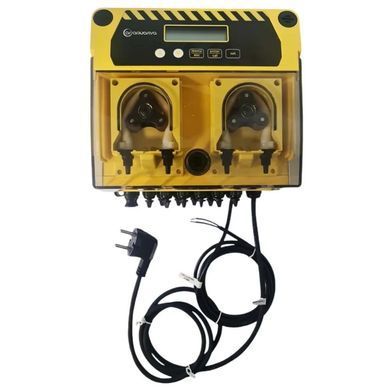

Aquaviva pH/Rx + Free Cl (1,5 л/ч) система перильстатических дозирующих насосов

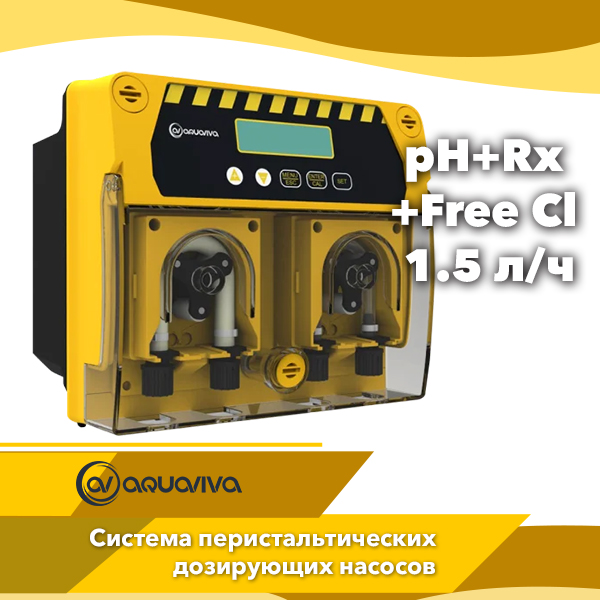

Автоматическая станция дезинфекции воды Aquaviva pH/Rx + Free Cl

Система дозирования Aquaviva pH/Rx + Free Cl 1.5 л/ч — профессиональный комплекс для поддержания стабильного качества воды в бассейнах объёмом до 250 000 л. Она автоматизирует контроль уровня pH, Redox-потенциала и концентрации свободного хлора, обеспечивая точную подачу реагентов без участия оператора. Работа станции базируется на данных от pH-электрода и амперометрической ячейки Free Cl, которые формируют основу пропорционального дозирования. В случае необходимости пользователь может перейти на ручной режим и задавать производительность в процентах от максимального объёма подачи. Номинальная производительность составляет 1.5 л/ч и зависит от давления в трубопроводе.

Станция построена на двух независимых перистальтических насосах. Каждый работает на свою задачу: один корректирует кислотно-щелочной баланс в диапазоне pH от 0 до 14, второй отвечает за дозирование хлора в пределах до 5 мг/л. Дополнительный электрод Redox позволяет отслеживать потенциал воды в диапазоне 0–1000 мВ, обеспечивая расширенную информативность для оператора. Эти данные служат ориентиром, не влияя на алгоритмы дозирования реагентов.

Такая же станция с Wi-Fi управлением:

Контроль свободного хлора и pH: ключевые параметры для безопасной воды

Свободный хлор представляет собой активную форму хлора, способную уничтожать вирусы, бактерии и органические загрязнения. Оптимальное содержание составляет 0.3–0.6 мг/л. При снижении ниже нижней границы эффективность обеззараживания уменьшается, а при превышении возможен дискомфорт кожи, раздражение глаз и появление хлорного запаха. Амперометрическая ячейка Free Cl, установленная в системе Aquaviva, фиксирует фактическую концентрацию и запускает корректирующее дозирование в автоматическом режиме. Благодаря этому уровень дезинфекции остаётся стабильным даже при изменении погодных факторов или увеличении количества купающихся.

Показатель pH определяет водородный баланс и влияет на качество воды, комфорт купающихся и эффективность дезинфекции. Оптимальная зона — 7.2–7.4. При значениях ниже нижнего порога вода приобретает агрессивные свойства и ускоряет разрушение металлических деталей. При повышенных значениях формируется щёлочная среда, провоцирующая налёт и уменьшающая активность хлора. pH-электрод фиксирует текущий показатель, а насос автоматически корректирует его, повышая или понижая значение до установленного пользователем уровня.

Автоматическое дозирование: стабильное качество воды при любых условиях

Aquaviva pH/Rx + Free Cl анализирует три параметра — pH, свободный хлор и Redox. На основании этих данных станция управляет двумя насосами: один регулирует кислотно-щелочной баланс, второй поддерживает нужный уровень хлора. Рабочие алгоритмы учитывают колебания внешней среды — интенсивность солнечного излучения, осадки, температуру и изменение загрузки бассейна. В результате вода остаётся прозрачной и безопасной без регулярных ручных вмешательств.

Простое управление и гибкая настройка работы насосов

Меню станции построено на интуитивно понятной логике. Вся информация отображается на LCD-дисплее. Клавиша ESC/SET используется для перехода к параметрам программирования и калибровке датчиков, кнопки «+» и «–» позволяют перемещаться по пунктам меню и задавать значения. Дополнительно предусмотрен ручной режим, при котором насос работает с постоянной скоростью, регулируемой в процентах от максимально допустимого расхода. Такой подход удобен при нестандартных задачах или корректировке параметров в условиях сервисного обслуживания.

Конструктивные особенности станции дозации

Защитные алгоритмы и режимы экономии реагентов

Для стабильной работы и предотвращения аварий система оснащена несколькими технологическими режимами.

Режим Pro Band беспечивает точное дозирование: частота впрысков уменьшается по мере приближения фактического значения к заданному. Это повышает точность управления и исключает перерасход реагентов.

Режим Alarm Band ограничивает работу станции при выходе датчиков за установленные пределы. Достигнув критического показателя, насос прекращает подачу реагентов, предотвращая передозировку. Корректность измерений поддерживается регулярной калибровкой, которую рекомендуется проводить не реже одного раза в месяц.

Функция OFA (Over Feed Alarm) активирует аварийную блокировку, если система не может привести воду к заданным параметрам в установленный интервал времени. Такой алгоритм защищает насосы от холостого хода при засоре, разрыве трубки или отсутствии реагента.

Функциональные возможности и подключения

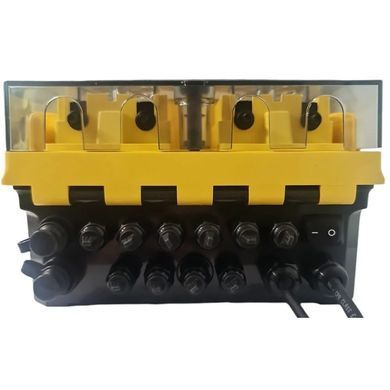

Станция Aquaviva pH+Rx оснащена всеми необходимыми разъёмами для интеграции в систему водоподготовки:

1,2: разъёмы BNC для подключения электродов pH и Redox — обеспечивают автоматический контроль качества воды (датчики идут в комплекте).

3: вход температурного датчика PT100 — позволяет корректировать значение pH в зависимости от температуры воды (приобретается отдельно).

4: Подключение ячейки для анализа концентрации свободного хлора: обеспечивает автоматический контроль свободного хлора в бассейне;

5: подключение частотного датчика протока — предотвращает подачу реагента при остановке фильтрационного насоса (датчик приобретается отдельно);

6,7: разъёмы датчиков уровня реагента — при снижении уровня жидкости система блокирует работу для защиты насосов (датчики приобретается отдельно);

8: подключение герконового датчика протока REED — дополнительная защита от дозирования без циркуляции. Датчик приобретается отдельно.

9: не используется.

10: клеммы питания станции.

11,12: разъёмы реле дополнительных насосов pH и Redox — для увеличения производительности (дополнительные насос приобретаются отдельно).

13реле тревожного сигнала — позволяет удалённо контролировать состояние станции и уровень реагентов.

LCD-дисплей

Заземление станции: защита электроники и металлических компонентов

Для правильной работы измерительных датчиков рекомендуется устанавливать заземляющий электрод в непосредственной близости от pH, FreeCl или ORP. Он устраняет влияние блуждающих токов, способных исказить показания и вызвать сбои в работе станции. Заземление также защищает металлические элементы оборудования — оси насосов, панели, крепёжные элементы — от электрохимической коррозии. Это продлевает срок службы оборудования и исключает ошибки измерения.

Принцип работы перистальтического насоса

Работа перистальтической системы основана на последовательном сжатии гибкой трубки роликами вращающегося ротора. Когда ролик проходит по участку трубки, жидкость выталкивается вперёд. Освобождённая часть создаёт разрежение, которое втягивает новую порцию реагента. Такой механизм гарантирует точный и равномерный поток. Перекачиваемая жидкость не контактирует с корпусом насоса или механическими узлами, что полностью исключает коррозию и упрощает обслуживание. Единственный заменяемый элемент — трубка, которую легко менять по окончании ресурса.

Сантопреновые трубки Aquaviva

Трубки Santoprene применяются в насосах Aquaviva благодаря сочетанию эластичности, прочности и химической устойчивости. Материал объединяет свойства вулканизированного каучука и термопластов, близок к EPDM, но превосходит его по способности выдерживать многократное пережатие, растяжение и скручивание. Сантопрен сохраняет геометрию даже при длительной нагрузке, устойчив к кислотам, щелочам и хлорсодержащим реагентам, поэтому идеально подходит для перистальтических насосов.

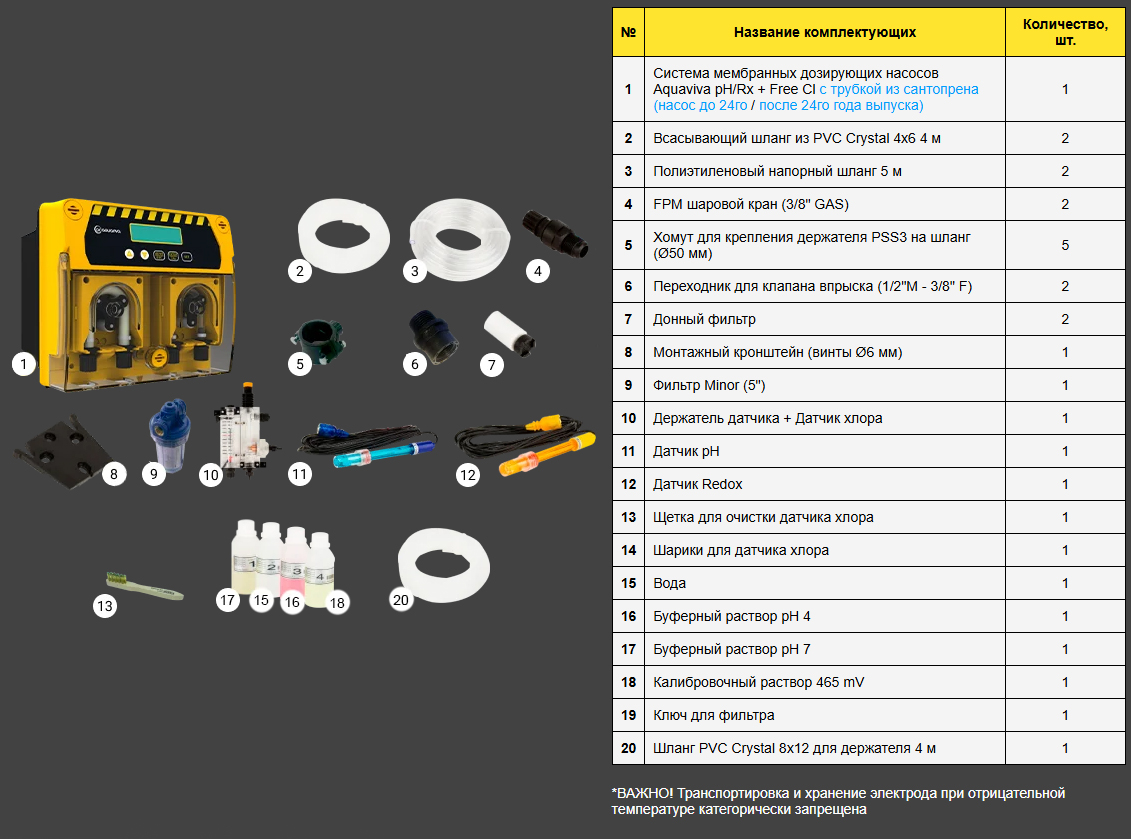

Комплектация

Габаритные размеры

Схема подключения

и установки в бассейне

Схема подключения

амперометрической ячейки Free Cl
