Hayward PowerLine 81073, 14 м³/ч, фильтровальная установка для бассейна купить

Модель фильтра:

PowerLine 81069 PowerLine 81070 PowerLine 81071 PowerLine 81072 PowerLine 81073 PowerLine 81070 IE2 PowerLine 81072 IE2 PowerLine 81073 IE2

Объём воды в бассейне, м³:

20 24 32 40 60

Производительность фильтра, м³/ч:

5 6 8 10 14

Диаметр фильтра:

368 мм 401 мм 500 мм 511 мм 610 мм

Класс энергоэффективности:

IE1 IE2

44 319 грн

Нет в наличии

Характеристики

Артикул	15178
Модель фильтра:	PowerLine 81073
Бренд	Hayward
Страна производитель:	Китай
Объём бассейна, м³:	60
Производительность, м³/ч:	14.0
Тип подключения:	Верхнее
Диаметр фильтра, мм:	610
Мощность насоса, Вт:	920
Соединение:	50 мм
Засыпка песка, кг:	150
Площадь фильтрации, м²:	0.28

Файлы

pdf

Інструкція до насоса

14.3 МБ
pdf

Інструкція до фільтра

3.6 МБ

Песочный фильтр и насос в одном комплекте

Фильтровальные установки Hayward PowerLine

Hayward PowerLine — песочные фильтровальные установки для очистки воды в каркасных, надувных и частных стационарных бассейнах. Пять моделей производительностью от 5 до 14 м³/ч позволяют подобрать оборудование под объём вашей чаши.

Фильтр и насос с префильтром рассчитаны на совместную работу и поставляются с общей платформой. Вы получаете готовый комплект основных узлов для монтажа системы фильтрации.

Фильтровальная установка Hayward PowerLine с насосом и песочным фильтром

Серия подойдёт для оснащения нового бассейна или замены штатного фильтра-насоса. Промываемая песочная загрузка, верхний клапан и прозрачная крышка префильтра делают повседневный уход за оборудованием удобным и понятным.

Что вы получаете с PowerLine

Производительность фильтровальных установок — от 5 до 14 м³/ч

5–14 м³/ч

Выберите расход 5, 6, 8, 10 или 14 м³/ч под объём своего бассейна и условия подключения.

Фильтрация воды в каркасных и частных бассейнах

Под ваш бассейн

Для каркасных, надувных и стационарных бассейнов, включая Intex и Bestway с совместимыми соединениями.

Песочная фильтрация и обратная промывка загрузки

Песочная очистка

Загрузка задерживает взвешенные загрязнения и очищается обратной промывкой прямо в баке.

Размещение фильтровальной установки возле бассейна

Для дачи и дома

Бак подходит для наружного размещения; насос устанавливают под защитой от дождя и затопления.

Контроль префильтра, давления и режимов работы

Удобный уход

Состояние корзины видно через крышку, давление — по манометру. Режимы переключаются одной рукояткой.

Гарантия 5 лет

На фильтрационную ёмкость. На насос и шестипозиционный клапан действует гарантия 2 года.

Песочный фильтр для ежедневной очистки воды

Фильтрационная ёмкость изготовлена из полиэтилена высокой плотности. Корпус не ржавеет и рассчитан на контакт с водой и средствами для ухода за бассейном при соблюдении их рабочей концентрации.

Внутри находится слой фильтрующей загрузки: он задерживает взвешенные частицы, проходящие с потоком воды. Для удаления накопившихся загрязнений достаточно выполнить обратную промывку — вынимать песок при каждом обслуживании не нужно.

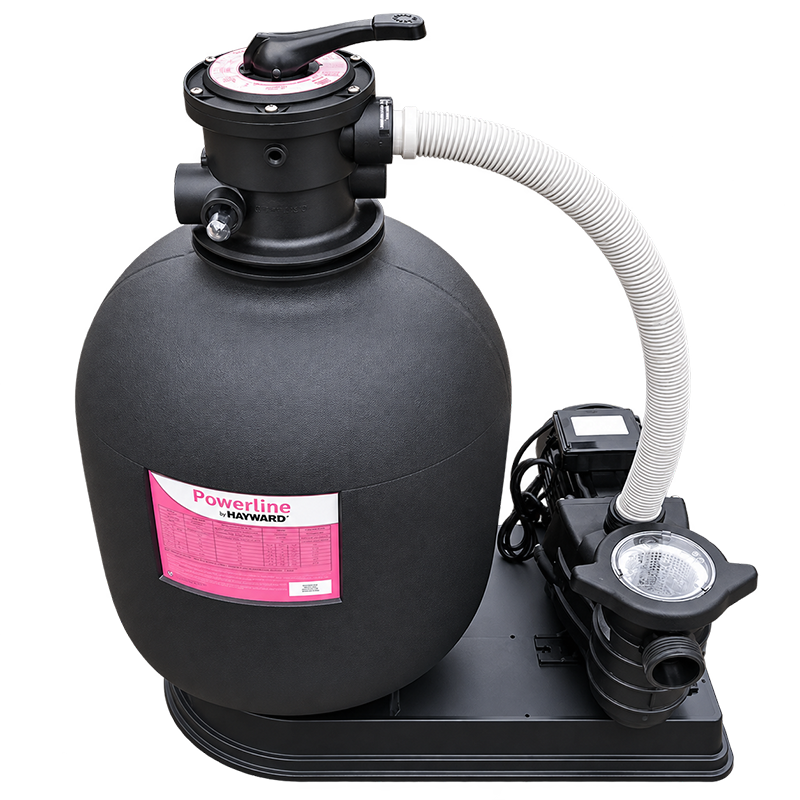

Фильтрационная ёмкость Hayward PowerLine из полиэтилена

Для кварцевого песка предусмотрена фракция 0,4–0,8 мм. В зависимости от модели бак вмещает от 25 до 150 кг загрузки. Подходящий фильтрационный песок QuartzLine 0,4–0,8 мм можно подобрать сразу вместе с установкой.

Ориентировочная тонкость песочной фильтрации — 40–50 мкм. Фактический результат зависит от наполнителя, расхода и своевременной промывки. Если вы предпочитаете стеклянный материал, выбирайте совместимую загрузку для фильтра с подходящей фракцией и массой заполнения.

Насос с защитой от крупного мусора

Насос Hayward PL обеспечивает циркуляцию воды через фильтр. Перед рабочим колесом расположена корзина префильтра объёмом 1,1 л: она собирает листья, насекомых и другой крупный мусор, попадающий в систему из бассейна.

Через прозрачную крышку видно, когда корзину пора очистить. Крышка с поворотным креплением легко снимается: корзину удобно достать, промыть и установить обратно.

Насос Hayward PowerLine PL с прозрачной крышкой префильтра

Корпус насоса изготовлен из армированного полимера, вал — из нержавеющей стали. Двигатель охлаждается потоком воздуха, а сливные пробки помогают удалить воду перед зимним хранением. Чистая корзина и свободная вентиляция двигателя поддерживают нормальную работу оборудования в течение сезона.

Фильтрация и промывка одним клапаном

Верхний шестипозиционный клапан VARI-FLO объединяет основные режимы работы. С его помощью можно фильтровать воду, промывать загрузку, ополаскивать её после промывки или направлять воду в слив.

Манометр показывает давление в фильтре. Смотровое окно позволяет видеть, насколько прозрачной стала вода при обратной промывке, и помогает контролировать её завершение.

Шестипозиционный клапан Hayward PowerLine VARI-FLO с манометром

Очистка воды и загрузки

FILTER — фильтрация. Основной режим: вода проходит через песок и возвращается в бассейн.
BACKWASH — обратная промывка. Поток проходит через загрузку в обратном направлении и выносит накопившуюся грязь в слив.
RINSE — ополаскивание. После обратной промывки загрузка осаждается, а оставшиеся загрязнения уходят в слив.

Дополнительные режимы

WASTE — слив. Вода отводится из бассейна в обход фильтрующей загрузки.
RECIRCULATE — циркуляция. Вода возвращается в чашу, минуя песок.
CLOSED — закрыто. Проход воды перекрыт. Насос в этом положении должен быть выключен.

Переключайте клапан только при остановленном насосе. Нейтральное положение для зимнего хранения, предусмотренное конструкцией клапана, используется при консервации оборудования.

Как выбрать установку под объём бассейна

Начните с объёма воды и требуемого времени её оборота. Например, чтобы пропустить через фильтр 32 м³ за 4 часа, нужен рабочий расход 8 м³/ч. Так проще сравнить модели между собой и определить подходящую производительность.

График зависимости расхода Hayward PowerLine от напора

В единой таблице ниже приведены ориентиры 20, 24, 32, 40 и 56 м³, рассчитанные по производительности моделей для одного оборота за четыре часа. Длинные шланги, повороты, нагреватель и другие элементы системы увеличивают сопротивление и могут уменьшить фактическую подачу.

График показывает, как меняется расход при разном напоре. При подборе учитывайте всю линию подключения. Если бассейн расположен далеко от оборудования или в системе есть подогрев, обратитесь за помощью в подборе — сообщите объём чаши и схему подключения.

Конструкция фильтровальной станции

Фильтрующая ёмкость

Hayward PowerLine

Насос Hayward PowerLine

С префильтром и прозрачной крышкой

Литая платформа

Устойчива к коррозии

Фильтровальная установка Hayward PowerLine

6-ходовой клапан

С манометром и индикатором мутности воды

Замена песка

Через верхнее отверстие фильтра

Дренажный клапан

Удобное открытие для слива воды

Компактный комплект на платформе

Фильтр и насос закрепляются на общей платформе и соединяются шлангом. Все основные узлы остаются доступными для обслуживания.

Верхний клапан удобно переключать, корзину насоса — извлекать для очистки, манометр — проверять во время работы. В нижней части предусмотрен слив воды. На схеме показано расположение элементов: она поможет заранее оценить, с какой стороны оставить свободное место для обслуживания.

Комплект особенно удобен для сезонного бассейна: основные элементы фильтрации собраны рядом, а линия между насосом и фильтром уже предусмотрена конструкцией. Для стационарной чаши установка также может стать частью системы с подогревом и автоматической водоподготовкой.

Сравните характеристики пяти моделей

В одной таблице собраны производительность, параметры насоса, размер фильтра и количество песка. Так вы можете сопоставить комплекты и сразу рассчитать, сколько загрузки потребуется для выбранной модели.

Листайте таблицу влево и вправо, чтобы сравнить все модели.

Характеристики Hayward PowerLine 81069–81073
Параметр / модель	PowerLine 81069	PowerLine 81070	PowerLine 81071	PowerLine 81072	PowerLine 81073
Производительность, м³/ч	5	6	8	10	14
Объём бассейна при обороте за 4 ч, м³*	20	24	32	40	56
Модель насоса PL	81002	81003	81004	81005	81006
Потребляемая мощность насоса, Вт**	380	470	610	790	920
Мощность насоса, HP	0,25	0,33	0,50	0,75	1,00
Номинальный размер фильтра, мм	350	400	500	500	600
Площадь фильтрации, м²	0,10	0,13	0,20	0,20	0,28
Загрузка кварцевого песка, кг	25	50	100	100	150
Масса комплекта в упаковке, кг	22,0	23,2	28,7	29,2	34,0
Материал фильтра	Полиэтилен высокой плотности
Управление	Верхний шестипозиционный клапан VARI-FLO
Фракция кварцевого песка, мм	0,4–0,8
Подключение установки	Шланг Ø38 мм; переходники 32/38 мм — по комплектации
Подключение насоса PL	50 мм; адаптеры под шланг 32/38 мм
Питание насоса PL**	230–240 В, 50 Гц, одна фаза
Температура воды	До +35 °C при работе с насосом PL
Макс. рабочее давление	2,5 бар
Корзина префильтра	1,1 л
Тонкость песочной фильтрации	Ориентировочно 40–50 мкм
Гарантия	5 лет на фильтр; 2 года на насос и клапан

* Объём рассчитан как производительность × 4 часа. Фактический расход зависит от сопротивления системы. Четырёхчасовой оборот не определяет полное время ежедневной фильтрации.

** Электрические параметры указаны для насосов PL без индекса E2. У исполнения E2 они отличаются. Мощность в HP и потребляемая электрическая мощность в ваттах приведены отдельно.

Номинальный размер фильтра помогает сравнить модели. Для размещения оборудования используйте монтажные габариты на схеме A–H ниже. При эксплуатации соблюдайте допустимые давление и температуру, указанные на оборудовании.

Что входит в комплект

Основные узлы фильтрации поставляются вместе. Для запуска остаётся подготовить место, добавить фильтрующий материал и соединить установку с бассейном.

В коробке с установкой

Фильтрационная ёмкость выбранной модели.
Насос Hayward PL с корзиной префильтра.
Верхний шестипозиционный клапан.
Манометр для контроля давления.
Общая установочная платформа.
Соединительный шланг и комплектные переходники.
Инструкция по монтажу и эксплуатации.

Что подобрать дополнительно

Фильтрующий песок в комплект не входит. Для 81069 требуется 25 кг, для 81070 — 50 кг, для 81071 и 81072 — по 100 кг, для 81073 — 150 кг.

Также понадобятся шланги или трубы до бассейна, необходимая соединительная арматура и линия отвода промывочной воды. Их длину и состав выбирают по месту установки и соединениям вашей чаши.

Подобрать наполнитель для фильтра

Покупая установку вместе с загрузкой и нужными переходниками, вы сможете подготовить комплект к монтажу за один заказ.

Подключение к вашему бассейну

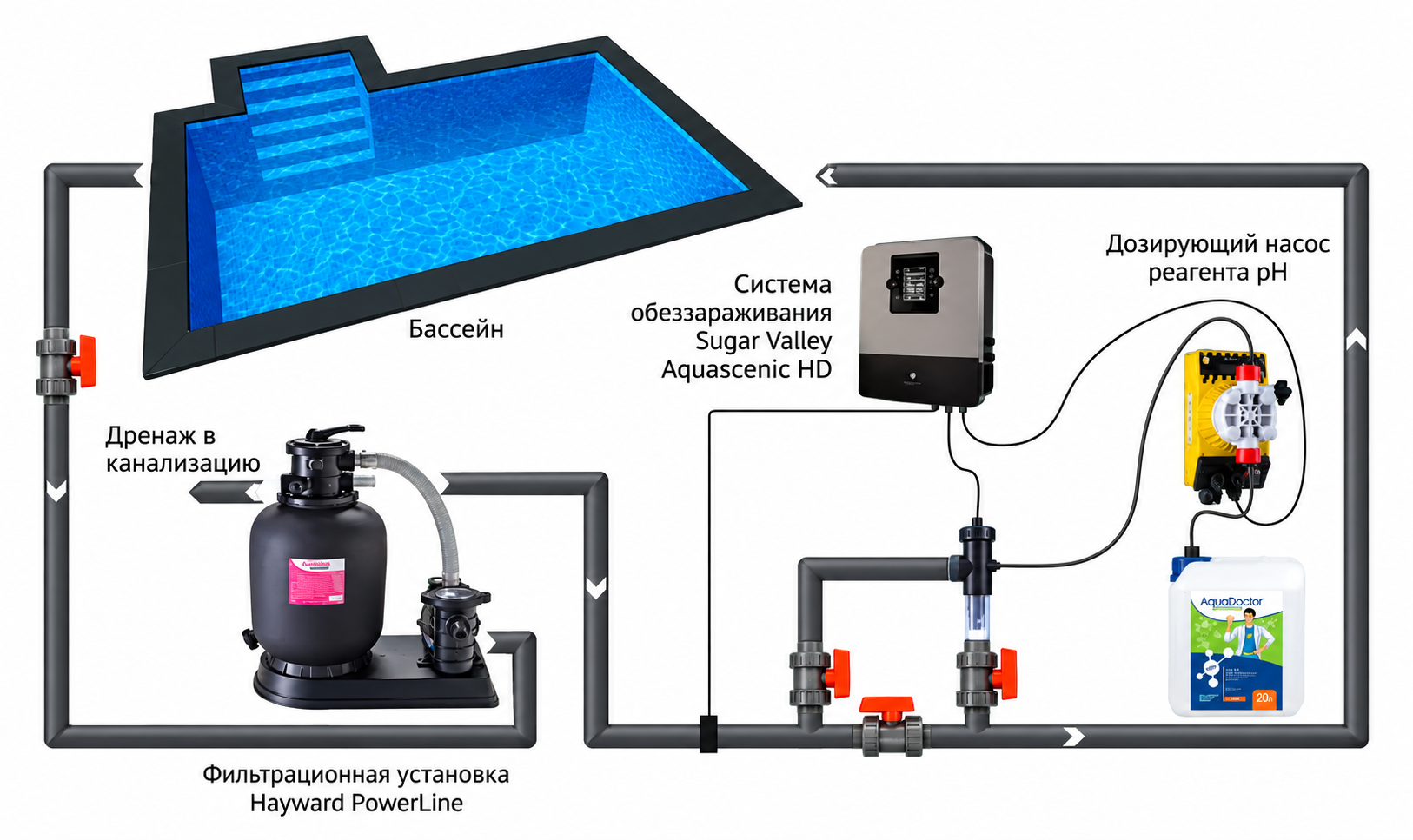

Пример монтажа Hayward PowerLine с дополнительной системой обеззараживания и дозирования pH

Установка включается в линию циркуляции: вода из бассейна поступает в насос, затем проходит через фильтр и возвращается в чашу. Отдельный выход клапана служит для отвода воды при промывке и сливе.

Каркасные и надувные бассейны

Для Intex, Bestway и других сборных бассейнов сопоставьте диаметр шлангов и тип резьбовых соединений. У станции предусмотрено подключение под шланг 38 мм; для некоторых чаш потребуются переходники.

Установка может заменить штатный фильтр-насос, если её расход и соединения подходят вашему бассейну.

Стационарные бассейны

Для бетонной, полипропиленовой или стекловолоконной чаши подключение выполняют по проекту трубопровода. Патрубки 50 мм на насосе и соединения клапана учитывают отдельно при выборе арматуры.

На схеме показан вариант с системой обеззараживания и дозатором pH. Эти устройства приобретаются отдельно.

Обозначения на схеме: 1 — бассейн; 2 — фильтровальная установка; 3 — слив; 4 — система обеззараживания; 5 — реагент для коррекции pH; 6 — дозирующий насос.

Основание должно быть ровным и устойчивым. Для насоса выбирайте сухое проветриваемое место с защитой от дождя и затопления. Электроподключение, заземление, УЗО с током утечки не более 30 мА и защиту двигателя должен выполнять квалифицированный специалист по инструкции оборудования.

Заранее выберите место для установки

Схема и таблица помогут оценить, поместится ли комплект на подготовленной площадке или в техническом помещении. Все размеры указаны в миллиметрах; буквенные обозначения соответствуют линиям на чертеже.

Схема габаритов A–H фильтровальных установок Hayward PowerLine — Нажмите на схему, чтобы рассмотреть размерные обозначения.

Листайте таблицу влево и вправо, чтобы увидеть все размеры.

Размеры A–H, мм
Модель	A	B	C	D	E	F	G	H
81069	749	742	348	756	730	406	83	558
81070	771	749	348	806	749	406	83	607
81071	806	749	348	964	806	406	83	607
81072	806	749	348	964	806	406	83	607
81073	851	749	348	1071	851	406	83	873

Кроме габаритов оборудования, оставьте место для подключения труб, переключения клапана, снятия крышки префильтра и доступа к сливным пробкам.

Простой уход в течение сезона

Регулярное обслуживание сводится к контролю давления, очистке корзины и промывке загрузки. Это помогает сохранять рабочий расход и не допускать накопления загрязнений в системе.

Промывка и очистка

После запуска чистого фильтра запишите показание манометра — с ним удобно сравнивать давление в дальнейшем.
Удаляйте мусор из корзин насоса и скиммера, чтобы он не мешал потоку воды.
При загрязнении загрузки выполняйте BACKWASH, затем RINSE и возвращайтесь к FILTER. Перед каждым переключением останавливайте насос.
Периодичность промывки выбирайте по загрязнению бассейна и показаниям манометра.

Запуск и зимнее хранение

Перед первым пуском заполните насос водой и промойте новую загрузку по инструкции.
Не включайте насос без воды или при закрытом проходе через клапан.
До морозов отключите питание и полностью слейте воду из бака, насоса, клапана и труб.
При сезонном использовании храните насос в сухом проветриваемом помещении. Положение клапана для зимовки выбирайте по инструкции.

Песочный фильтр удаляет механические примеси. Для полноценного ухода за водой дополнительно нужны контроль pH и средства для дезинфекции бассейна. Саму установку используют для циркуляции бассейновой воды: большие скопления песка, строительный мусор и густую грязь сначала удаляют отдельно.

Гарантия и обслуживание

5 лет на фильтрационную ёмкость, 2 года на насос и клапан. Для сохранения гарантийных условий соблюдайте инструкцию, своевременно очищайте оборудование и заменяйте изношенные расходные детали. Защиту двигателя подбирают по его электрическим параметрам. Сохраняйте документы о покупке и гарантийный талон.

При утечке, перегреве, повреждении кабеля или повторном отключении защиты остановите установку и свяжитесь с AQUAVITAL для обращения по гарантии или сервисного обслуживания.

Частые вопросы перед покупкой

Подойдёт ли PowerLine для бассейна Intex или Bestway?

Да, серию можно использовать с каркасными и надувными бассейнами этих марок. Для подбора нужны объём чаши, диаметр шлангов и тип соединений. У некоторых моделей бассейнов потребуется отдельный переходник.

Какую установку выбрать для бассейна около 30 м³?

Для условного оборота за четыре часа нужен расход не менее 7,5 м³/ч, поэтому отправной точкой для сравнения будет 81071 с производительностью 8 м³/ч. Если шланги длинные или подключён нагреватель, учитывайте потери расхода. Окончательную модель выбирают по условиям подключения.

Чем отличаются модели 81071 и 81072?

Обе используют 100 кг песка и имеют площадь фильтрации 0,20 м². Главное отличие — насос и производительность комплекта: у 81071 это 8 м³/ч и 0,50 HP, у 81072 — 10 м³/ч и 0,75 HP.

Нужно ли покупать насос отдельно?

Нет. Насос с префильтром уже входит в комплект вместе с фильтром, клапаном, манометром, платформой и соединительным шлангом. Отдельно подбирают загрузку и материалы для подключения к бассейну.

Есть ли песок в комплекте и сколько его нужно?

Песок приобретается отдельно. Для 81069 нужен один мешок 25 кг, для 81070 — два, для 81071 и 81072 — по четыре, для 81073 — шесть таких мешков. Для кварцевой загрузки предусмотрена фракция 0,4–0,8 мм.

Можно ли засыпать стеклянный фильтрующий материал?

Можно использовать материал, совместимый с песочными фильтрами этой конструкции. Подбирайте фракцию и массу по рекомендациям производителя загрузки: количество стекла не следует автоматически приравнивать к массе кварцевого песка.

Как понять, что фильтр пора промывать?

Сравнивайте показание манометра с давлением после запуска чистого фильтра. Рост давления и уменьшение потока указывают на необходимость проверки корзины и загрузки. Порог обратной промывки указан в инструкции фильтра.

Можно ли разместить установку на улице?

Бак предназначен для работы возле открытого бассейна. Насосу нужно сухое проветриваемое место с защитой от дождя и затопления, например подходящее техническое укрытие. Вентиляционные отверстия двигателя должны оставаться свободными.

Сколько часов в день должна работать фильтрация?

Режим зависит от объёма воды, фактического расхода, температуры и нагрузки на бассейн. Время одного оборота рассчитывается как объём, делённый на расход, но одного оборота обычно недостаточно для ежедневного ухода. Продолжительность работы выбирают по инструкции и условиям эксплуатации.

Уберёт ли фильтр зелёный цвет воды без химии?

Фильтрация собирает механические загрязнения, но не заменяет обеззараживание. При появлении водорослей нужно проверить pH, провести соответствующую обработку воды и промывать фильтр по мере накопления загрязнений.

Можно ли оставлять оборудование зимой с водой внутри?

Нет. Перед заморозками воду полностью сливают из всех узлов и трубопроводов. Замерзание воды способно повредить бак, клапан и насос. Сезонный насос после слива хранят в сухом проветриваемом помещении.

Какая гарантия действует на комплект?

На фильтрационную ёмкость предусмотрено 5 лет, на насос и клапан — 2 года. Условия распространяются на оборудование при правильном монтаже и эксплуатации. Документы о покупке и гарантийный талон следует сохранять на весь срок обслуживания.
